方形智能穿戴手表分层结构三维设计

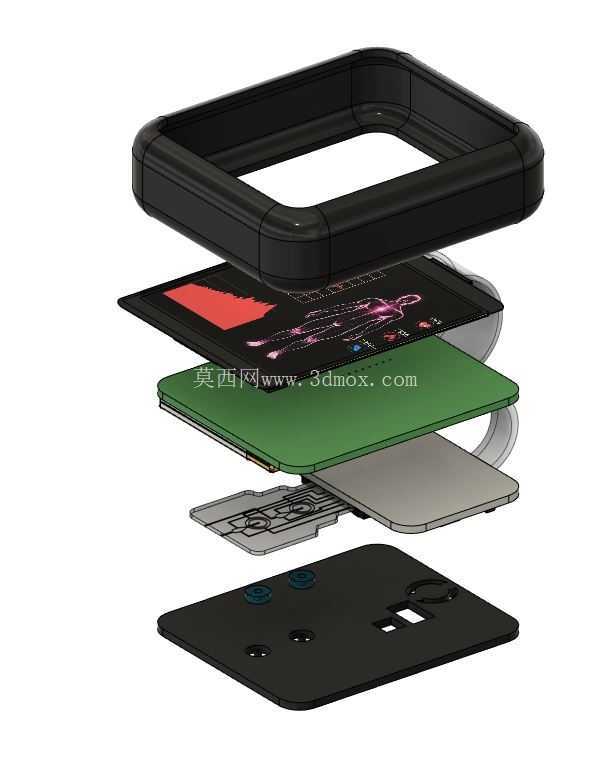

　　本次呈现的智能手表结构设计，采用方形圆角表体方案，整体结构沿垂直方向做分层堆叠排布，从外到内依次覆盖防护外框、显示触控模组、核心功能板层、传感固定支架、底壳密封组件几个核心部分，完全匹配当前主流方形智能穿戴设备的硬件排布逻辑。从实际应用场景出发，该结构可适配日常通勤、运动监测、健康数据采集等多场景使用需求，外框采用软胶包边加硬质内撑的复合结构设计，边角位置做了大圆弧过渡处理，能够抵消日常佩戴过程中磕碰、跌落带来的冲击载荷，避免内部精密电子元器件受外力冲击出现焊点脱落、元件移位的问题。

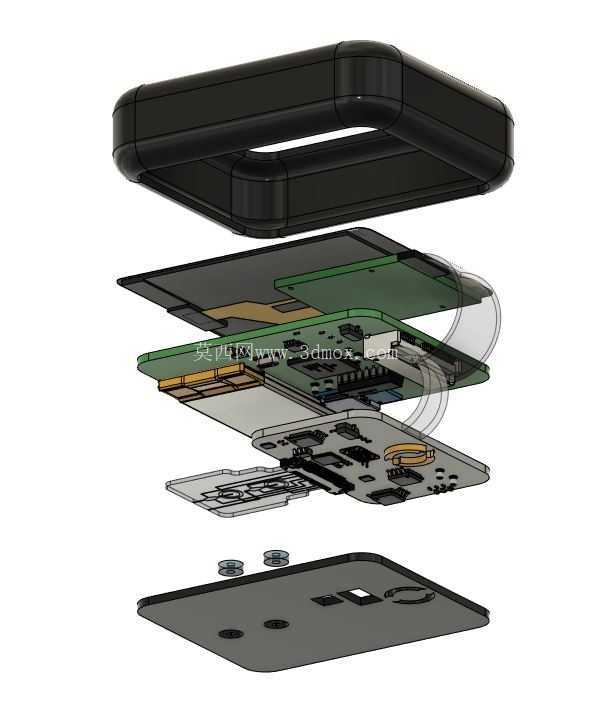

　　在功能特性层面，分层结构预留了足够的硬件安装空间：显示层区域预留了全贴合屏幕的安装位，可适配触控采样率更高的AMOLED显示模组，屏幕与外框之间预留0.15mm的密封胶槽，可通过点胶工艺实现IP68级别的防水防尘能力，满足日常洗手、短时间淋雨场景下的使用要求；中间绿色板层为主控PCB安装位，板卡边缘做了避让槽设计，可避开表冠、侧键的按压传动结构，同时预留了心率传感器、加速度传感器、陀螺仪的焊接定位孔位，板卡与上下层之间预留0.1mm的泡棉安装间隙，避免装配后板卡受挤压出现形变导致的接触不良问题。

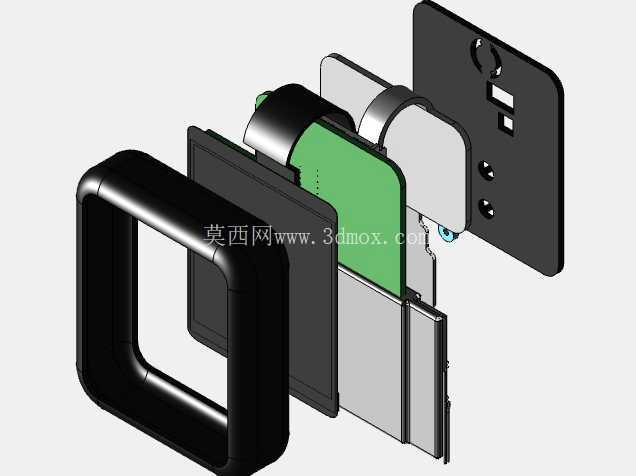

　　设计思路上完全遵循自上而下的堆叠逻辑，先确定整机的外形尺寸边界：表体整体外轮廓控制在44mm38mm10.5mm的范围内，适配多数成年人的腕部佩戴尺寸，不会出现表体过大卡压腕骨的问题；各层之间通过定位柱与卡扣实现预固定，关键受力位置预留M1.2的螺丝锁付孔位，既能够保证装配效率，也能避免长期佩戴过程中结构松脱。底壳部分做了弧面过渡处理，贴合腕部皮肤的位置做了微凸设计，能够让光学心率传感器的检测窗口紧贴皮肤，减少运动过程中环境光漏入对检测精度的干扰，底壳上预留了充电触点的安装沉台，触点与底壳之间通过密封圈实现二次防水，避免汗液、水汽从触点位置渗入机内。

　　传感支架层采用薄钢片加塑胶注塑的复合结构，既能够为内部振动马达、蓝牙天线提供固定支撑，也能通过钢片的屏蔽作用减少板卡信号对天线接收的干扰，天线走线区域做了净空处理，避免金属结构遮挡信号影响蓝牙连接稳定性。安装边界层面，所有层结构的配合公差控制在±0.05mm范围内，外框与底壳的配合止口做了0.2mm的错位设计，装配后能够形成迷宫密封结构，进一步提升整机的防水能力；侧键位置采用独立的硅胶按键帽，按键帽与外框之间做了过盈配合，按键行程控制在0.3mm，既保证按压手感清晰，也能避免按键位置出现缝隙进灰的问题。整个结构设计充分考虑了量产装配的工艺性，所有塑胶件的拔模角度控制在1.5度以上，没有出现倒扣、薄钢位等不利于注塑成型的结构，板卡层的预留空间可兼容不同配置的硬件方案，无需大幅修改外壳结构即可实现基础款、高配款的产品迭代，能够有效降低后续开模改模的成本投入。
