JY6P六针面板安装多路连接器结构

这款六针多路连接器的设计，最初是针对航模舵机控制回路的连接痛点做的优化，日常做固定翼航模装机的时候，经常遇到舵机线插拔松动、多线并接杂乱、面板开孔后接插件固定不牢的问题，这款结构刚好能覆盖这类场景的使用需求，同时也能适配小功率控制回路、低压照明回路的连接需求。从实际使用场景来看，它不光能在航模的机翼舵机连接位使用，在小型桌面自动化设备的信号转接面板、低压LED照明模组的分线位置、小型遥控装置的外接接口位都能适配，额定持续5A的载流能力足够覆盖常规小功率信号与小电流供电的传输需求，峰值10A的冗余设计也能应对短时的电流冲击，比如舵机堵转瞬间的电流抬升，不会出现接插件过热烧蚀的问题。

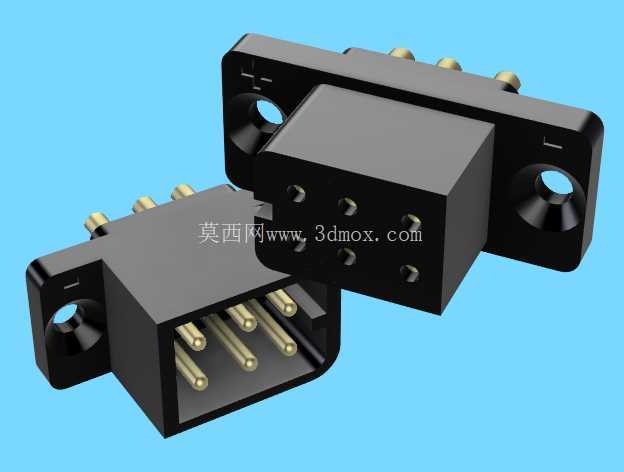

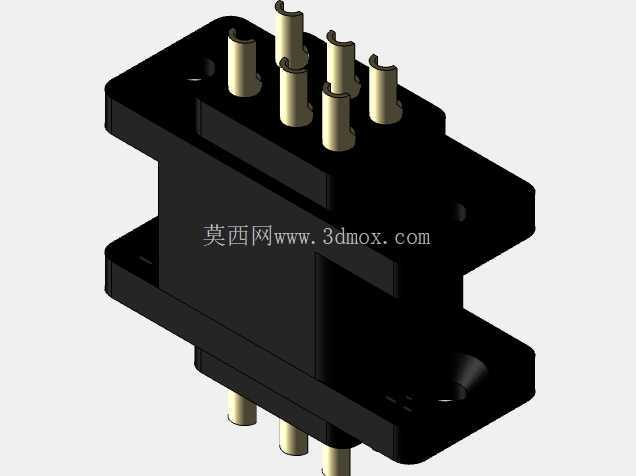

从结构设计思路上看，这款连接器采用公母对插的防呆结构，公端插针采用黄铜镀金材质，接触电阻低，反复插拔也不容易出现氧化接触不良的问题，母端的插孔采用弹性收口设计，插合后能保持足够的接触正压力，在设备存在振动的场景下也不会出现松脱断连的情况。两侧带安装固定耳，耳位上开有沉头安装孔，适配面板螺丝固定的安装方式，安装时可以直接在设备面板上开对应尺寸的方孔，将连接器本体卡入后用螺丝从两侧锁紧，不需要额外的卡扣或者固定支架，安装效率很高，也能保证接插件在面板上的固定强度，不会因为多次插拔导致连接器移位。

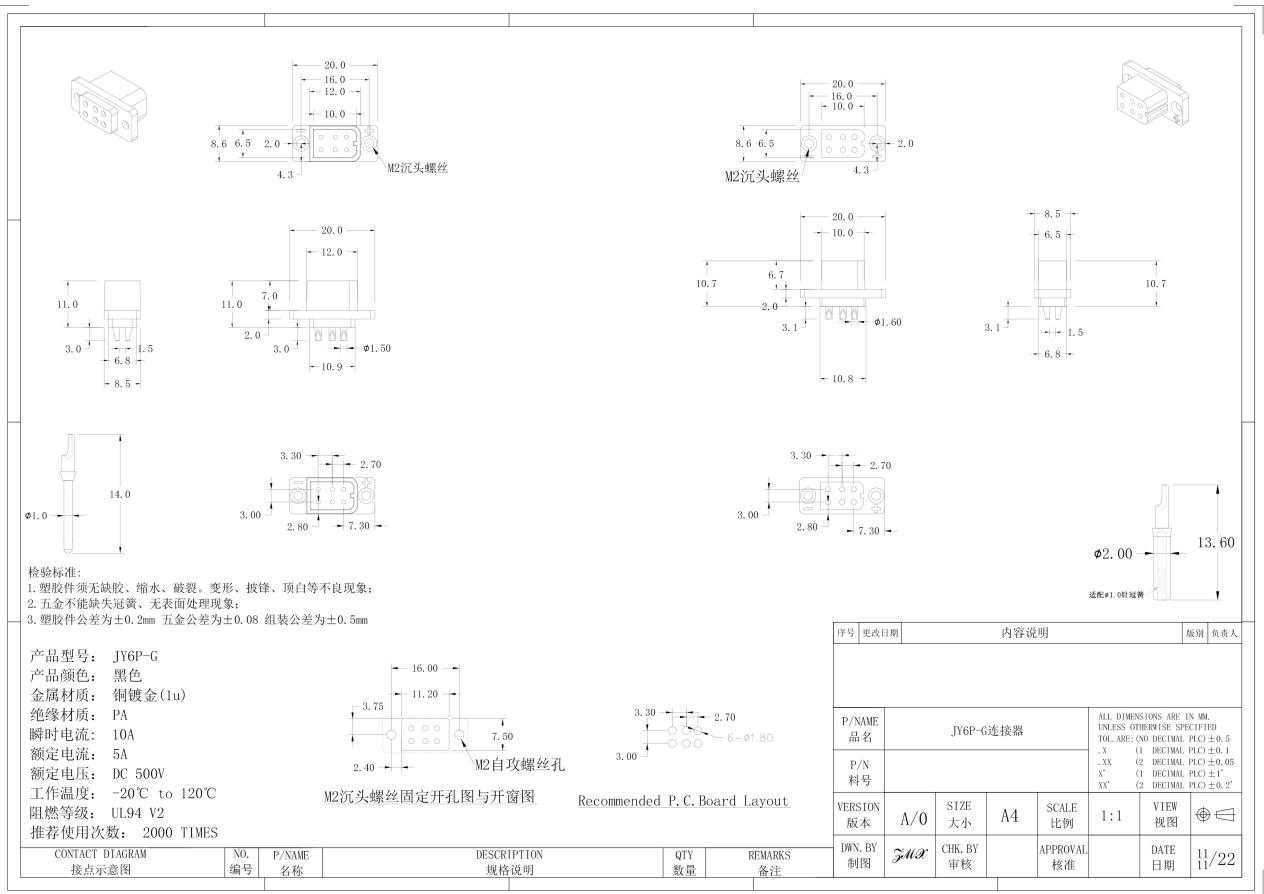

外形尺寸与安装边界方面，连接器本体采用矩形结构，公母对插后的整体长度控制在紧凑范围内，不会在设备内部占用过多的走线空间，两侧安装耳的孔位间距做了标准化设计，和同规格的常规六针接插件安装孔位兼容，替换现有设备上的老旧接插件时不需要重新开孔，直接替换即可。插针的排布采用两排三列的布局，针间距符合低压小电流接插件的安全间距要求，500VDC的耐压等级足够应对常规低压直流回路的绝缘需求，相邻插针之间不会出现爬电击穿的问题。连接器外壳采用黑色耐高温工程塑料注塑成型，绝缘性能优异，同时具备一定的机械强度，日常插拔受力时不会出现外壳开裂的情况，安装耳的位置做了加厚处理，螺丝锁紧时不会出现固定位断裂的问题。

在实际布线使用时，公端可以预先焊接在设备内部的PCB板或者导线上，母端作为外接接口固定在面板上，插合时靠外壳的定位结构自动对齐，不会出现插针错位顶弯的问题，对于装机人员来说操作门槛很低，不需要刻意对准插针位置就能顺利插合。接插件的插拔力做了优化，既不会因为太松导致受振脱落，也不会因为太紧导致插拔困难，日常维护拆装的时候很方便。针对航模使用场景，这款连接器的重量控制得很轻，不会给模型增加过多的无效负载，同时抗振动性能满足航模飞行时的振动工况，不会因为发动机或者电机的振动导致接插件接触不良。在工业小型控制设备上使用时，面板安装的形式能让设备外观更整洁，外接线路的连接点都集中在面板位置，维护时不需要拆开设备外壳就能排查线路问题，大幅降低后期维护的工作量。
