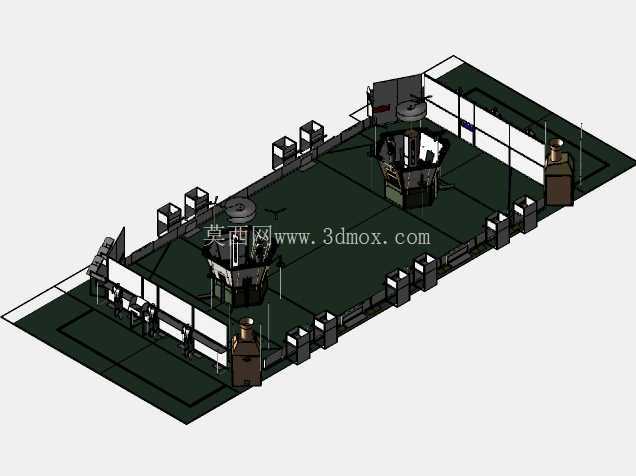

第一蒸汽工厂场地整体布局三维结构

　　场地边角位置设置的两组储料罐体，建模时充分考虑了物料输送的路径最短原则，罐体出料口直接对接核心生产装置的进料端，减少了中间输送环节的管路长度，降低蒸汽输送过程中的热量损耗，同时罐体周边预留了物料补给的通道，可满足小型转运设备的通行需求。沿场地长边排布的方形箱体结构，是配套的动力控制与辅助功能单元，每个单元的安装底座都做了统一的标高设计，现场安装时不需要单独调整每个箱体的水平度，只要完成基础导轨的找平就能快速完成所有箱体的定位安装，大幅降低现场安装的调试工作量。这套三维结构完整还原了蒸汽动力生产场景下的场地整体排布逻辑，从工程落地的角度看，建模过程中优先考虑了生产动线的合理性，将核心蒸汽发生装置设置在场地中部偏左的核心作业区，周边预留了足够的设备操作、日常巡检与部件检修空间，避免后期运维过程中出现操作空间不足、人员通行受阻的问题。场地外围的防护栏结构采用分段式模块化设计，每段护栏的连接点位都做了对位预留，现场安装时可根据实际场地边界做灵活裁切调整，不需要额外重新加工连接构件，能有效缩短现场施工的周期。

　　核心作业区的两组蒸汽发生设备，建模时还原了设备本体的管线接口位置、操作平台高度以及安全防护结构，设备周边的巡检通道宽度按照单人侧身操作、双人并行巡检的不同需求做了差异化设置，靠近设备操作端的通道宽度预留了足够的阀门操作、仪表查看空间，非操作侧的通道则满足日常巡检的通行需求即可，在保障操作便利性的前提下尽可能提升场地的空间利用率。场地地面的分区标识采用不同色块做功能区分，核心作业区、物料存放区、通行通道、辅助功能区的边界清晰，现场施工时可直接按照模型的色块分区做地面涂装，不需要额外做场地划线的二次设计。

　　从设计思路上看，整个场地的排布没有追求过度规整的视觉效果，而是完全围绕蒸汽生产的实际作业流程展开，从物料进场、存储、输送到核心生产环节，再到成品输出、运维巡检的全流程动线没有交叉折返，能有效降低生产过程中的人员走动距离、物料转运成本。建模过程中对所有设备的安装边界都做了明确的预留，包括设备安装时的吊装作业空间、后期检修时的部件拆卸空间、管线铺设的走线空间，避免出现设备安装后管线无法布设、大型部件检修时没有足够操作空间的问题。外围护栏的高度设置符合工业生产场所的安全防护要求，护栏上预留的观察点位可让巡检人员在不进入核心作业区的情况下查看部分设备的运行状态，降低日常巡检的安全风险。

　　场地边角位置的罐体安装基础做了加高处理，可避免场地积水对罐体底部造成腐蚀，同时罐体的排污口位置直接对接场地的排污管线预留点位，后期运维时的排污作业不需要额外布设临时管线。沿边排布的辅助功能单元之间预留了管线走线的槽位，所有动力线缆、控制线缆、输送管线都可通过槽位集中布设，既方便后期的管线维护，也能避免管线外露带来的安全隐患。核心设备的安装基础做了减震结构的预留建模，可匹配不同规格的减震垫安装需求，降低设备运行过程中产生的振动对周边结构的影响。整个模型的结构比例完全按照实际工业场地的建设标准设置，所有构件的连接逻辑、安装顺序都符合现场施工的实际流程，可直接用于蒸汽类生产场地的规划参考、施工交底以及运维方案的推演，帮助设计人员在方案阶段就排查出场地排布、设备安装、动线设计中存在的潜在问题，减少后期施工过程中的设计变更。
