全向移动OmniWheel麦克纳姆式全景轮结构

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1129392
  • 全向移动OmniWheel麦克纳姆式全景轮结构
  • 全向移动OmniWheel麦克纳姆式全景轮结构
  • 全向移动OmniWheel麦克纳姆式全景轮结构
  • 全向移动OmniWheel麦克纳姆式全景轮结构
  • 全向移动OmniWheel麦克纳姆式全景轮结构
  • 全向移动OmniWheel麦克纳姆式全景轮结构
  • 全向移动OmniWheel麦克纳姆式全景轮结构

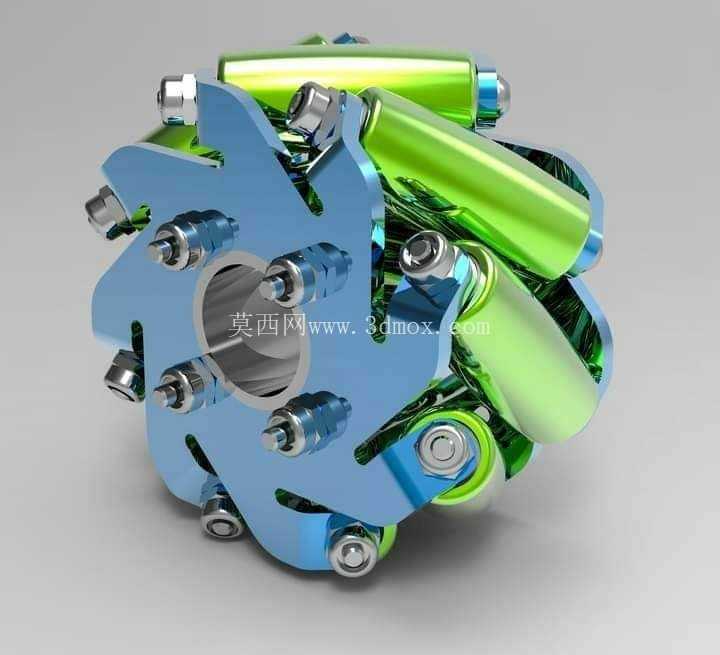

  这款轮组的核心设计逻辑围绕全向移动需求展开,区别于传统仅能沿轮轴切线方向行进的行走轮,其周向均布的独立小滚轮轴线与主轮轴呈固定夹角排布,可在主轮转动的同时,通过小滚轮的被动自转分解行进方向的受力,实现横向平移、原地自旋、斜向行进等传统轮组无法完成的运动轨迹,无需额外设置转向机构即可完成平面内任意方向的位移调整。从实际应用场景来看,这类轮组目前广泛搭载在AGV转运小车、仓储物流分拣机器人、窄空间作业巡检设备、竞赛类移动机器人平台上,尤其适合通道宽度受限、需要频繁调整位姿的作业环境——比如密集仓储货架间的物料转运,传统差速轮组需要预留转弯半径,而搭载该类全向轮的设备可直接横向平移进入货位,能将仓储空间利用率提升30%以上;在精密设备巡检场景中,轮组的微动调整特性可让搭载检测探头的设备精准对准待检测点位,避免反复进退调整位姿的冗余操作。

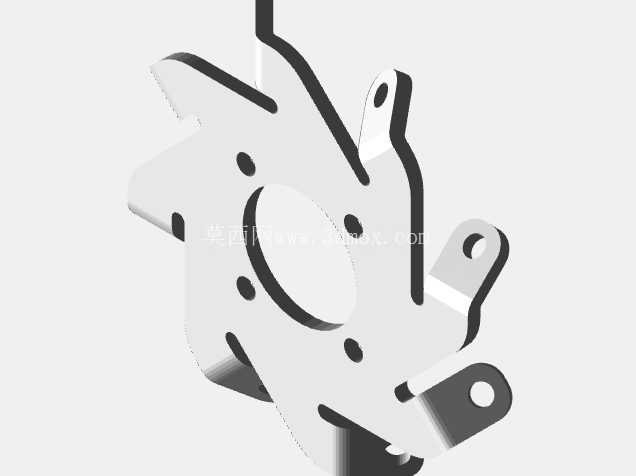

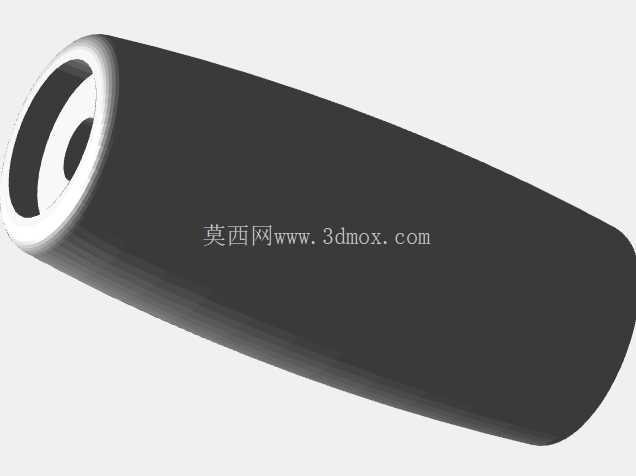

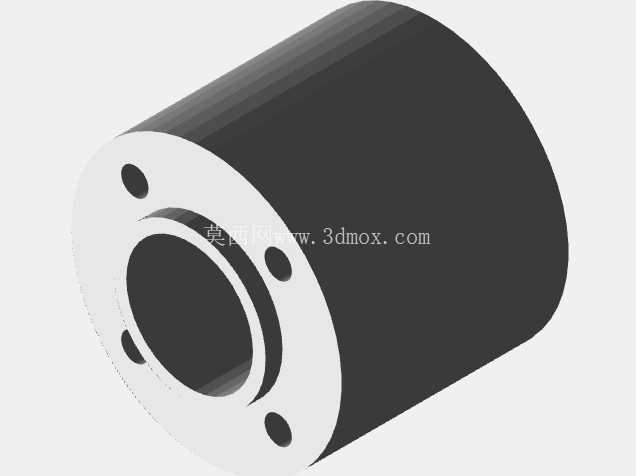

  从结构设计细节来看,主轮基体采用辐板式镂空结构,在保证整体结构刚度的前提下尽可能降低轮体自重,减少驱动端的负载惯量,中心安装孔采用标准孔位配合键槽设计,可直接适配市面主流的伺服电机、直流减速电机输出轴,安装法兰端面预留的沉头孔位可直接与驱动端法兰锁附,无需额外设计转接件,安装边界可覆盖输出轴直径8mm至25mm区间的常规驱动单元,适配性较强。周向排布的小滚轮采用鼓形轮廓设计,滚轮外圆面与主轮的理论外圆完全重合,保证轮组滚动过程中始终有至少3个小滚轮与地面接触,避免行进过程中出现颠簸、跳点的问题;小滚轮的支撑轴采用偏心可调结构,装配时可通过调整偏心轴的角度补偿零件加工误差,保证所有滚轮的外圆面处于同一理论圆柱面上,避免因单个滚轮突出或凹陷导致轮组转动时出现受力不均、磨损加剧的问题。

  滚轮与主轮支架之间采用微型深沟球轴承作为转动支撑,转动阻力小,可有效降低被动转动时的摩擦损耗,支架与主轮基体之间采用内六角圆柱头螺钉锁附,螺钉头部沉埋入支架表面,避免突出部分与地面或周边结构发生剐蹭。从受力特性来看,该轮组可同时承受径向载荷与部分轴向载荷,额定负载下的滚动阻力系数远低于传统福马轮、万向轮,在平整硬化地面上的行走精度可控制在±1mm以内,适合对行走定位精度有一定要求的自动化设备场景。设计过程中需要重点关注小滚轮的排布角度与数量匹配:滚轮数量过少会导致轮组转动过程中支撑点切换时出现明显的高度差,引发设备行进震动;滚轮数量过多则会增加主轮基体的加工难度与装配复杂度,同时过多的铰接点也会降低整体结构的承载能力,这款轮组的滚轮数量与排布角度经过运动学仿真验证,在100mm至200mm的主轮直径区间内,可将支撑点切换时的高度波动控制在0.2mm以内,兼顾了结构复杂度与行走平顺性。

  另外,轮体的所有外露金属件均做了倒角去毛刺处理,装配后无突出尖锐结构,避免设备运行过程中剐蹭周边线缆或操作人员;滚轮外层可根据使用场景更换不同材质的包胶层,比如在环氧地坪的仓储场景可选用聚氨酯包胶,兼顾抓地力与静音效果;在有少量油污的工业车间场景可选用丁腈橡胶包胶,提升耐油污能力;在高负载场景下可更换钢制滚轮面,适配重载转运需求。需要注意的是,这类全向轮组对地面平整度有一定要求,当地面凹陷或凸起超过2mm时,会出现个别滚轮悬空导致驱动力不足的问题,因此更适合在室内硬化平整地面使用,不适合坑洼不平的户外非铺装路面。在多轮组搭配使用时,通常采用四轮对称排布的布局方式,每个轮组由独立的驱动电机控制,通过运动学解算算法分配每个轮组的转速与转向,即可实现任意方向的移动控制,相比传统的舵轮转向方案,该结构无需额外的转向驱动机构,整体结构更紧凑,控制响应速度更快。
