基于Theo Jansen原理的仿生步行连杆机构

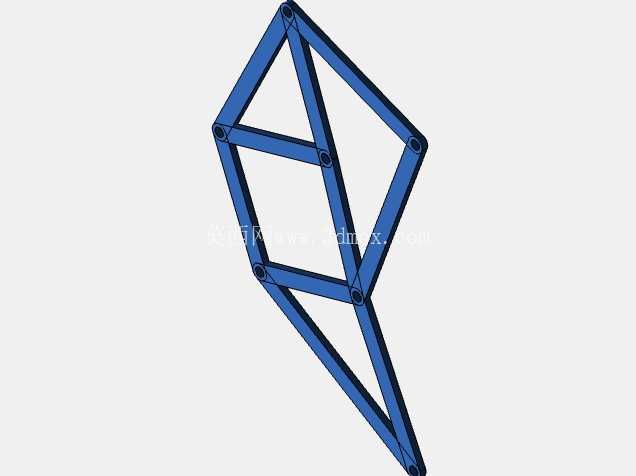

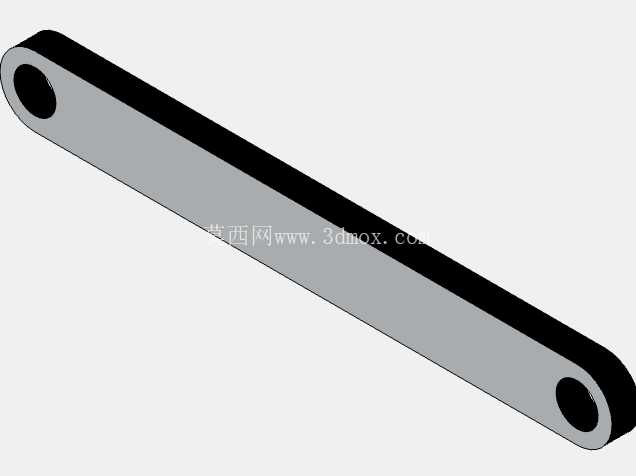

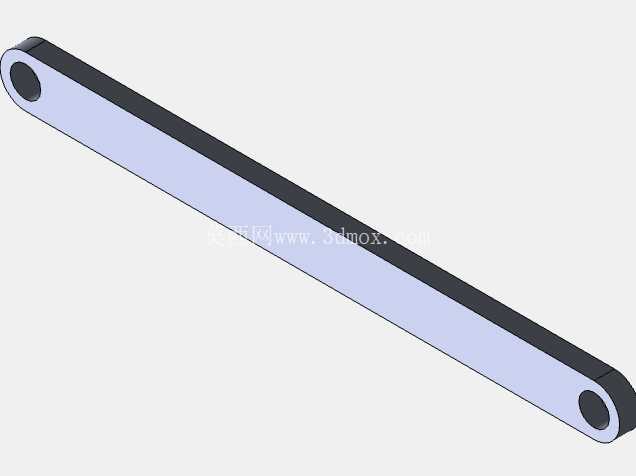

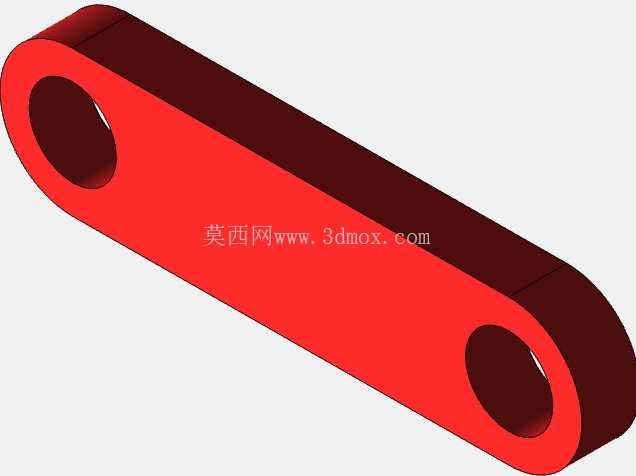

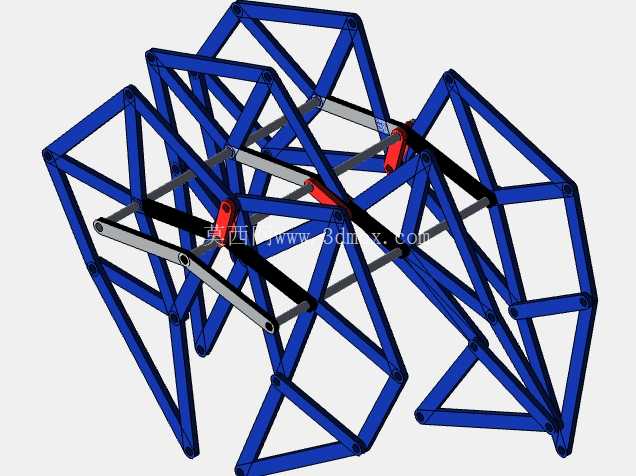

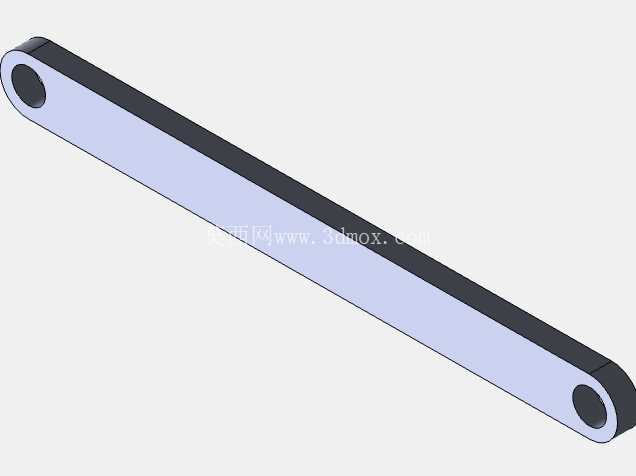

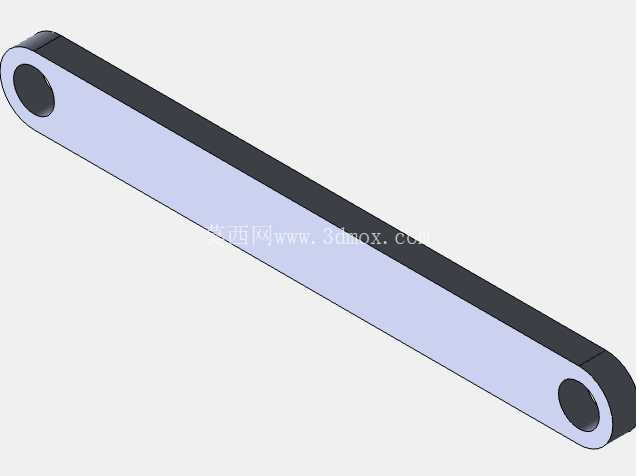

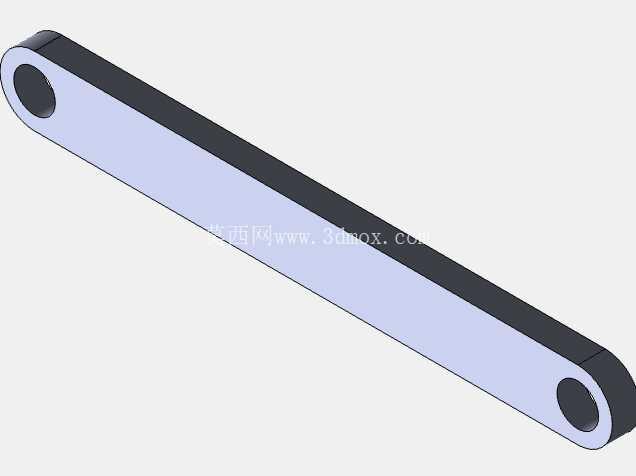

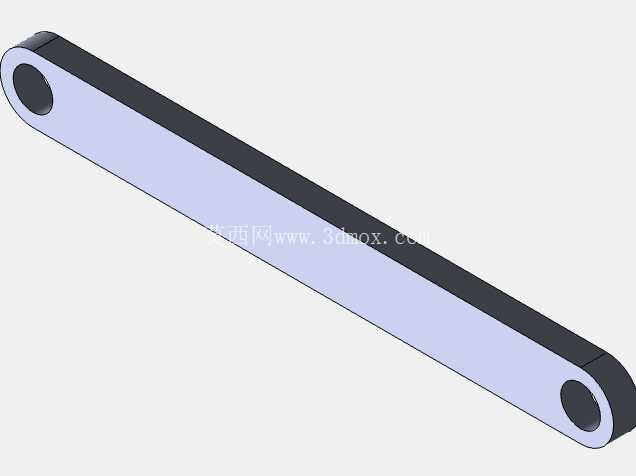

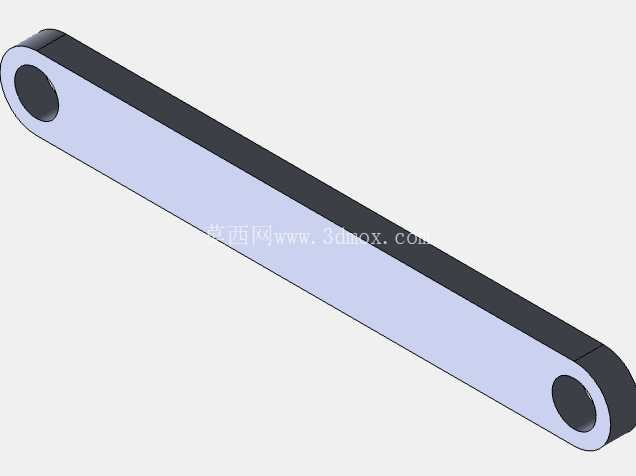

　　这套仿生步行连杆机构的核心设计逻辑，脱胎于Theo Jansen提出的仿生兽运动原理，通过多组连杆的铰接配合，将单一旋转动力转化为多组足端的类生物步态轨迹，无需复杂的电控系统即可实现稳定的行走动作，在科普教具、低速探测载具、特殊地形移动平台领域有着独特的应用价值。从结构组成来看，整套机构以蓝色三角桁架作为主体承载框架，三角构型的杆件排布能够在轻量化的前提下最大化结构刚性，避免连杆运动过程中框架出现形变导致的运动卡滞，所有杆件的铰接点均采用同轴销轴连接，转动副的间隙控制在0.1mm以内，既保证转动顺滑，又不会因间隙过大产生足端轨迹偏移。多组灰色连杆构成核心的运动传递链路，每组连杆的长度比例严格遵循仿生运动曲线的计算结果，当动力输入端产生旋转动作时，各连杆按照固定的角度关系联动，带动足端走出近似椭圆的迈步轨迹，触底阶段的轨迹段接近水平，能够保证机构行走过程中主体框架的高度波动控制在5mm以内，大幅降低行走时的颠簸与动力损耗。红色的铰接固定座是整套机构的动力分配节点，所有连杆的动力输入端都铰接在该节点的对应轴位上，保证各组足端的运动相位差均匀分布，让机构在行走过程中始终有至少两组足端接触支撑面，避免出现倾覆风险。

　　在实际应用场景中，这类连杆步行机构相比轮式移动结构，对非平整地面的适应能力更强，不需要平整的铺装路面即可行走，在沙地、碎石滩等轮式结构容易打滑陷卡的地形中，能够通过足端的抬迈动作越过小型障碍，适合搭载小型传感器完成野外环境的低速探测任务，也可作为机械原理教学的具象化教具，让学习者直观理解连杆机构的运动转化逻辑。设计过程中，所有杆件的长度参数都经过运动学仿真验证，在原始理论参数的基础上做了2.5倍的等比例放大，放大后的杆件尺寸适配常规的激光切割加工工艺，杆件可采用亚克力、薄铝板等常见板材加工，铰接轴可采用3D打印制作，降低了整套机构的制作门槛，普通爱好者也可按照参数完成实物制作。

　　动力适配方面，这套机构可在末端加装风扇组件，利用风力驱动动力轴旋转，无需外接电源即可实现自主行走，也可替换为小型减速电机作为动力源，通过调整电机转速控制行走速度，动力输入端的安装位预留了标准的轴连接接口，适配不同直径的动力输出轴，不需要额外做转接结构即可完成动力单元的装配。从安装边界来看，整套机构展开后的横向宽度为600mm，纵向长度为450mm，主体框架高度为220mm，足端的最大抬升高度为35mm，可跨越高度不超过30mm的垂直障碍，铰接点的销轴采用标准件规格，磨损后可快速替换，日常维护仅需定期在转动副位置添加润滑脂即可，不需要复杂的调校工序。

　　在结构强度设计上，所有桁架杆件的截面尺寸都经过受力校核，在搭载总重量不超过2kg的负载时，杆件的最大形变率不超过0.2%，不会因负载导致连杆长度变化影响运动轨迹，足端位置做了圆弧过渡处理，行走时不会卡入地面的细小缝隙，也不会对接触的地面产生过大的压强，适合在室内外多种硬质地面行走。整套机构的连杆排布经过多轮迭代优化，避免了运动过程中杆件之间的干涉问题，所有铰接点的转动范围都做了机械限位，不会因动力输入角度过大导致连杆运动死点，即使动力输入出现反转，机构也可正常向后行走，不会出现结构卡滞损坏的问题。
