嵌入式竞赛用循线移动小车结构设计

这款轮式循线移动载体，核心服务于嵌入式编程实践、学科竞赛场景的功能验证需求，整体结构围绕小型轮式移动平台的路径循迹功能搭建，没有冗余的装饰性结构，所有部件排布都服务于运动稳定性与传感器安装精度的平衡。从实际使用场景来看，这类小型移动载体常被用于高校嵌入式课程实训、学科竞技赛事的硬件载体，需要在预设的黑色引导线赛道上完成自主路径跟踪，对行走过程的轮系同步性、车身重心控制、传感器安装位的视野冗余都有明确的工程要求。

设计过程中首先确定的是轮系布局，采用双侧差速驱动的结构形式，省去了转向舵机的额外安装空间，通过两侧驱动轮的转速差实现转向动作，这种结构对于小尺寸赛道的转向适应性更强，转弯半径可以控制在车身长度的二分之一以内，能够适配宽度仅15厘米的常规竞赛赛道。驱动轮的安装位设置在车身纵向重心的投影位置，前后各设置一个随动万向轮作为支撑，避免车身在加减速过程中出现前倾或者后倾的翘头问题，保证安装在车身底部的循线传感器始终与赛道表面保持固定的检测距离，不会因为车身姿态波动导致传感器识别失效。

车身的上层安装板预留了通用的控制板安装孔位，孔位间距兼容主流的嵌入式开发板固定尺寸，不需要额外做转接件就可以完成控制硬件的固定，电源模块的安装位特意设置在车身几何中心位置，避免电池重量偏移导致两侧轮系负载不均，出现直行跑偏的问题。循线传感器的安装槽设计成长条可调结构，可以根据不同赛道的线宽调整传感器的排布间距，检测高度的调节范围在10毫米到30毫米之间，适配不同反射率的赛道材质，不管是哑光喷绘赛道还是哑光胶带粘贴的临时赛道，都能通过调整安装高度获得稳定的识别信号。

从安装边界来看，整车的外形尺寸控制在长度180毫米、宽度120毫米、高度70毫米的范围内，完全符合常规嵌入式竞技赛事对参赛车辆的尺寸限制，车身底部的离地间隙设置为8毫米，既可以避免行驶过程中底板剐蹭赛道表面，也不会因为离地间隙过大导致传感器检测距离超标。所有走线都预留了侧边的走线槽，避免线束外露干涉轮系运动，电池与控制板之间设置了绝缘隔离层，防止运动过程中线路磨损出现短路问题。

在功能实现层面，这套结构的重心经过反复配平，空载状态下四个支撑点的受力差控制在5%以内，高速直行时不会出现单侧轮压不足导致的打滑问题，差速轮的同轴度公差控制在0.1毫米以内，避免因为轴系偏摆导致的行驶阻力增大。车身外壳采用轻量化的薄板结构，在保证安装强度的前提下尽可能降低整车自重，配合常规的直流减速电机可以实现每秒0.5米到1.5米的无级调速，既可以满足低速循线的精度要求，也能在直线路段实现较快的行驶速度。考虑到竞赛过程中可能出现的碰撞剐蹭，车身的四个边角都做了圆弧过渡处理，没有尖锐的突出结构，轻微碰撞不会导致结构件开裂或者传感器移位，日常实训使用时也不需要频繁做结构校准。

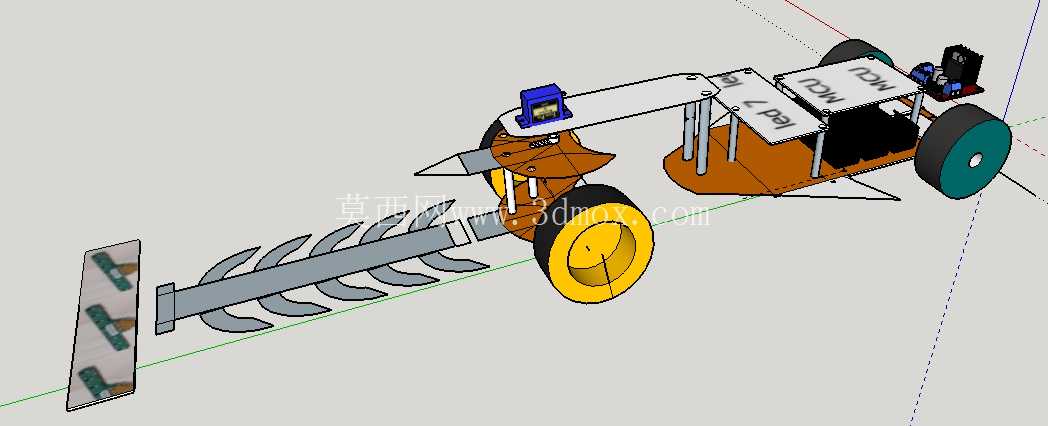

整个结构的装配逻辑采用分层堆叠的形式，从下到上依次是传感器安装层、驱动轮系安装层、电源层、控制板安装层，每层之间通过铜柱支撑固定，拆卸维护时只需要拆开对应层的固定螺丝就可以更换部件，不需要完全拆解整车，对于参赛过程中的快速调试、故障排查非常友好。轮系的轴承位采用过盈配合安装，长时间运行也不会出现轮系松旷的问题，驱动轮的轮胎选用防滑的硅胶材质，在哑光木质、PVC、喷绘布等常见的赛道表面都能获得足够的抓地力，不会因为轮面打滑导致循迹偏差。
