多障碍组合式机器人竞技测试赛道

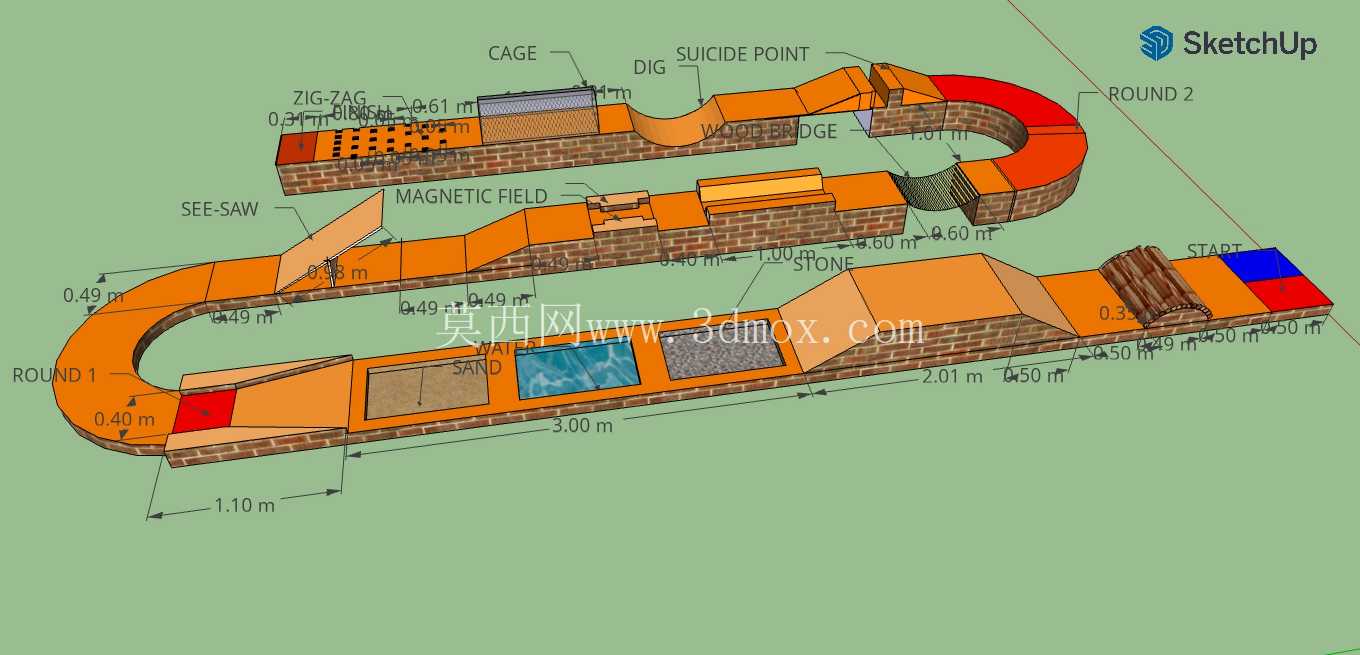

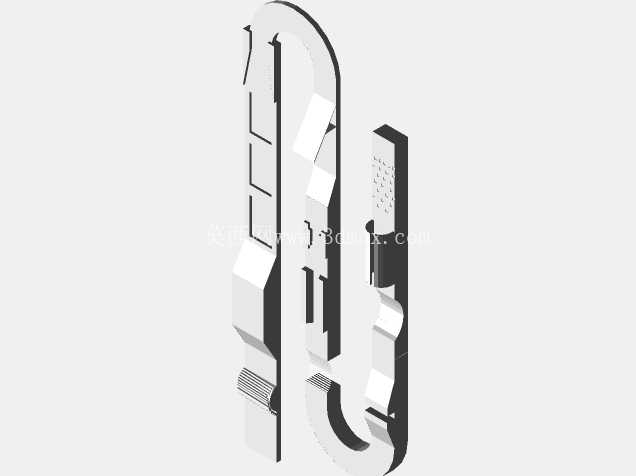

这套竞技测试赛道的整体布局采用闭环折返式结构，整体外轮廓最大长度控制在3m范围内，最大宽度为1.1m，所有障碍模块的安装基准面统一以赛道底部的砖纹支撑结构为基准，相邻模块的拼接缝隙控制在2mm以内，避免小型轮式机器人通行时出现卡轮、颠簸侧翻的问题。赛道的起始区域设置在直道段末端，紧邻起始点的第一段障碍为起伏坡面，坡面的倾斜角度设置为15°，坡面表面做防滑纹理处理，可测试机器人的爬坡动力输出与坡面姿态稳定能力。

沿行进方向往前，依次设置了不同材质的通行路面模块，包括砂石模拟路面、光滑硬质路面、模拟水域的蓝色标识区域，不同路面的摩擦系数差异控制在0.2-0.6区间，可用于验证机器人的路面适应能力、轮系抓地力匹配度，以及不同材质路面下的传感器识别准确率。其中砂石路面模块采用下沉式嵌装结构，深度为40mm，可填充不同粒径的模拟砂石，测试机器人在非平整松散路面的通行能力；光滑硬质路面采用平面亚克力材质模拟，可测试机器人在低摩擦路面的打滑修正能力。

赛道中段设置的跷跷板障碍，支点位于模块长度的中心位置，板面的最大翻转角度为12°，板面两端设置有限位挡块，避免翻转角度过大导致机器人滑落，该模块主要测试机器人的重心控制能力、动态平衡调整算法，以及通过支点位置时的速度匹配逻辑。紧邻跷跷板的是磁场区域模块，模块内部嵌装有可调节磁场强度的磁条阵列，可对搭载磁传感器的机器人产生信号干扰，用于测试机器人的抗磁干扰能力、多传感器融合的导航稳定性。

经过连续直道障碍后，赛道进入之字形障碍段，该段的通道宽度设置为460mm，连续设置3个90°折返弯道，弯道处的侧壁高度为100mm，可防止机器人冲出赛道，该段主要测试机器人的路径规划精度、小半径转向的控制精度，以及连续避障的响应速度。之字形段之后设置有凹坑障碍与窄桥模块，窄桥的通行宽度为400mm，桥面距离底部支撑面的高度为60mm，两侧无防护边，可测试机器人的直线行驶精度、桥面通行时的姿态纠偏能力；凹坑的深度为50mm，坑内边缘做圆弧过渡，避免磕碰机器人底盘，可测试机器人的越障能力与底盘通过性。

赛道的U型折返弯段采用180°圆弧设计，弯道内半径为600mm，弯道外侧设置有高度120mm的防护挡板，弯道段的路面与直道段保持同一水平高度，该段主要测试机器人的弯道循迹能力、差速转向的匹配精度。折返后的第二圈赛道段设置有笼式障碍区，该区域采用框架式结构，顶部设置有可开合的笼盖，内部通道宽度与直道保持一致，可模拟封闭空间内的机器人通行场景，测试机器人在有限封闭空间内的导航与避障能力。

整套赛道的所有障碍模块均采用模块化快装设计，每个模块的底部设置有定位销孔，可与底部的支撑基座快速定位拼接，无需额外工具即可完成障碍位置的调整与更换，可根据不同的竞赛规则、实训需求灵活调整障碍的排列顺序、组合方式，适配不同尺寸、不同功能的小型竞技机器人测试需求。赛道的所有边缘位置均做R5的圆角处理，避免尖锐棱角磕碰机器人外壳或者调试人员，所有模块的材质均采用硬质工程塑料制作，整体结构强度可满足高频次的机器人通行测试，不易出现变形、磨损的问题，长期使用后仍能保持尺寸精度与安装稳定性。

在实际教学场景中，这套赛道可作为高校机器人工程专业、自动化专业的实训载体，用于验证学生设计的小型轮式机器人的综合性能，包括动力系统匹配、导航算法有效性、传感器融合精度、机械结构可靠性等多个维度；在青少年机器人竞赛场景中，可作为标准竞赛场地，统一不同参赛队伍的测试环境，保证竞赛的公平性；在机器人研发企业的测试环节，可作为小型移动机器人的标准化测试场地，完成机器人基础通行能力、障碍应对能力的快速验证，缩短研发阶段的场地搭建周期，提升测试效率。
