柔性自适应软指夹持执行器结构设计

这款柔性夹持执行器的设计，核心瞄准工业场景中易损工件、异形工件的抓取痛点，区别于传统刚性夹爪的硬接触逻辑，采用软质接触指搭配刚性安装基座的组合结构，适配3C电子、食品包装、轻工纺织等多个领域的自动化上下料、分拣工位需求。在3C电子装配线上，这类软爪可直接抓取表面易刮花的塑胶外壳、玻璃盖板、PCB板组件，不会像刚性金属夹爪那样因夹持力控制偏差造成工件表面压痕、边角崩缺；在食品分拣场景中，软质指体的接触形变可贴合袋装零食、生鲜果蔬的不规则外轮廓，无需针对每款工件定制夹爪指型，大幅降低多品类共线生产的换型成本。

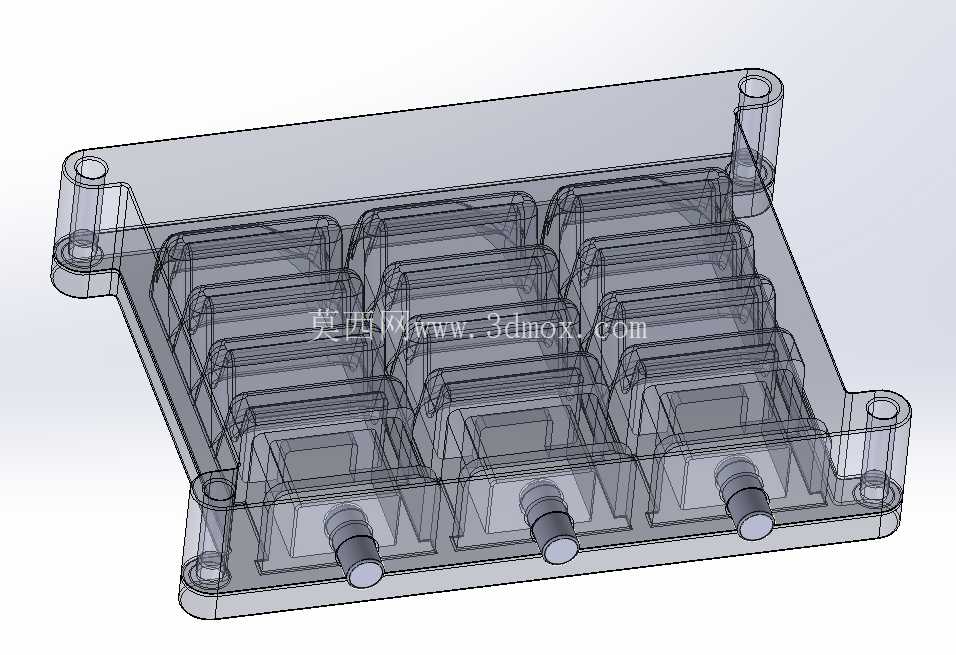

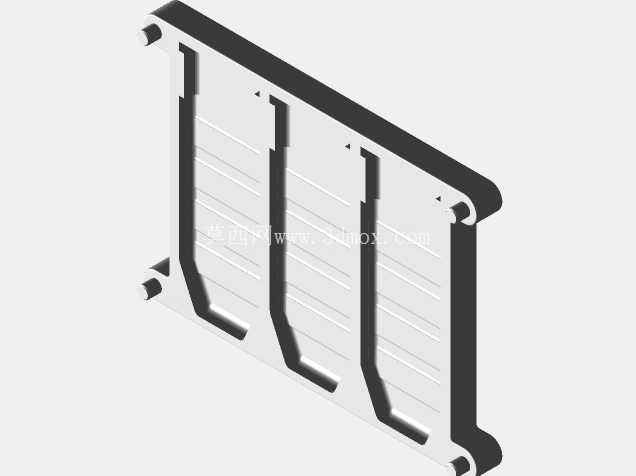

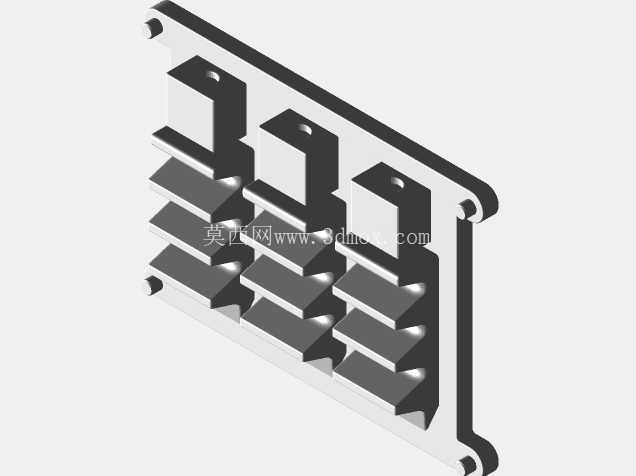

从结构设计逻辑来看，执行器采用分体式布局，底部为金属材质的安装基板，基板上预留了多组标准安装孔位，可直接适配主流协作机器人、Delta并联机器人的末端法兰接口，安装孔位采用对称式排布，支持四指、三指、两指的灵活组合配置，用户可根据工件的尺寸、重量调整指体安装数量与排布角度，无需重新加工基座。软质指体采用分段式褶皱结构设计，每段褶皱的壁厚经过反复校核，抓取时指体可顺着工件外轮廓产生自适应形变，接触面积相比平口刚性夹爪提升60%以上，同等夹持力下工件表面的接触压强大幅降低，同时褶皱结构可提供一定的缓冲行程，当机器人定位存在±2mm以内的偏差时，指体的形变可自动补偿位置误差，避免硬碰撞导致的工件移位或设备报警。

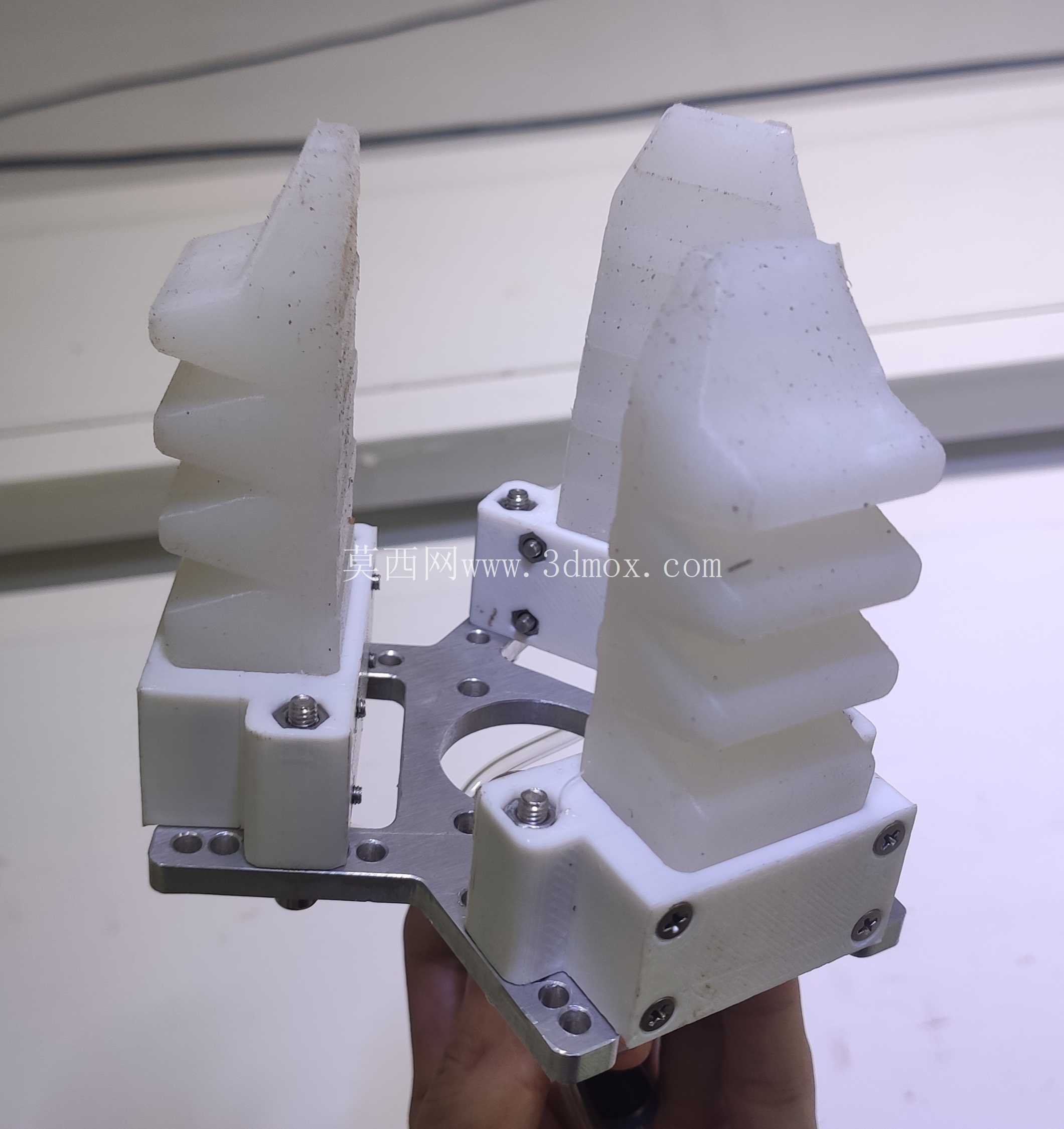

指体与基座的连接采用快拆式固定结构，每根软指通过四颗内六角螺丝固定在基座的安装凸台上，当指体出现磨损、老化时，无需拆卸整个基座，可直接单根更换指体，降低后期维护成本。软指的接触表面做了微磨砂处理，干摩擦状态下的静摩擦系数可达0.6以上，抓取表面光滑的塑胶件、玻璃件时无需额外粘贴防滑垫，即可提供足够的抓取摩擦力，避免工件滑落。安装边界方面，单组两指配置下，执行器的整体宽度不超过120mm，基座厚度控制在15mm以内，可在狭小的设备内部空间完成安装作业，适配紧凑布局的自动化工作站；指体的有效开合行程可达40mm，可覆盖尺寸从10mm到80mm的规则或异形工件，单根软指的额定负载可达500g，四指组合配置下整体负载可达到2kg，可满足绝大多数轻工领域小件抓取的负载需求。

在气路适配设计上，基座内部预留了标准的气路通道，可直接对接外径4mm的气动气管，无需额外在外部布设杂乱的气管，气路接口采用侧面排布方式，避免气管与工件、周边工装产生干涉。软指的驱动采用正压充气与负压抽气结合的方式，充气时指体向内弯曲完成夹持动作，抽气时指体向外张开释放工件，夹持力可通过调节气压大小实现无级调整，气压调节范围在0-0.2MPa之间，对应夹持力可从0.1N平滑调整到10N，适配从轻薄纸片到硬质塑胶件的不同夹持力需求。设计过程中针对软指的疲劳寿命做了专项校核，在额定气压下反复开合100万次后，软指的形变量不超过初始尺寸的3%，不会出现明显的开裂、弹性衰减问题，可满足工业现场长期连续运行的可靠性要求。

不同于市面上常见的一体成型软体夹爪，这款结构将刚性连接部分与软质接触部分完全分离，刚性基座采用阳极氧化铝合金材质加工，兼顾结构强度与轻量化要求，整体重量控制在300g以内，不会给机器人末端带来过大的负载负担；软质指体采用食品级硅胶材质注塑成型，可直接接触食品类工件，同时具备耐弱酸弱碱的特性，可在有少量切削液、清洗剂的工况下正常使用，不会出现材质被腐蚀硬化的问题。针对异形工件的抓取场景，比如表面带凸起的电子接插件、不规则形状的注塑小件，软指的褶皱结构可自适应避让工件表面的凸起部位，让接触力均匀分布在工件的多个接触面上，避免单点受力过大导致的工件变形，这一特性在薄壁类工件的抓取场景中优势尤为明显，比如抓取壁厚0.5mm的塑胶杯、薄壁包装盒时，不会因为夹持力集中导致工件被夹瘪变形。
