工业自动化用非接触式真空吸附夹爪结构

在3C电子精密装配、光伏硅片转运、食品软包装分拣这类对接触损伤零容忍的自动化产线场景里，传统刚性夹爪、接触式真空吸盘往往会因为硬接触压伤工件表面、残留吸盘印、带静电吸附碎屑等问题无法满足工艺要求，非接触式夹爪正是针对这类痛点开发的机器人末端执行部件。这类夹爪的核心工作逻辑是通过压缩空气通入内部腔室后，经特殊设计的环形喷口形成高速旋向气流，在夹爪下端面与工件表面之间构建稳定的负压涡流区，无需让夹爪端面直接接触工件表面，就能产生足够的吸附力完成工件的拾取、转运、放置动作，整个抓取过程中夹爪与工件之间会保持0.1-0.5mm的均匀间隙，从根源上避免了接触式抓取带来的表面划伤、压痕、静电污染等问题。

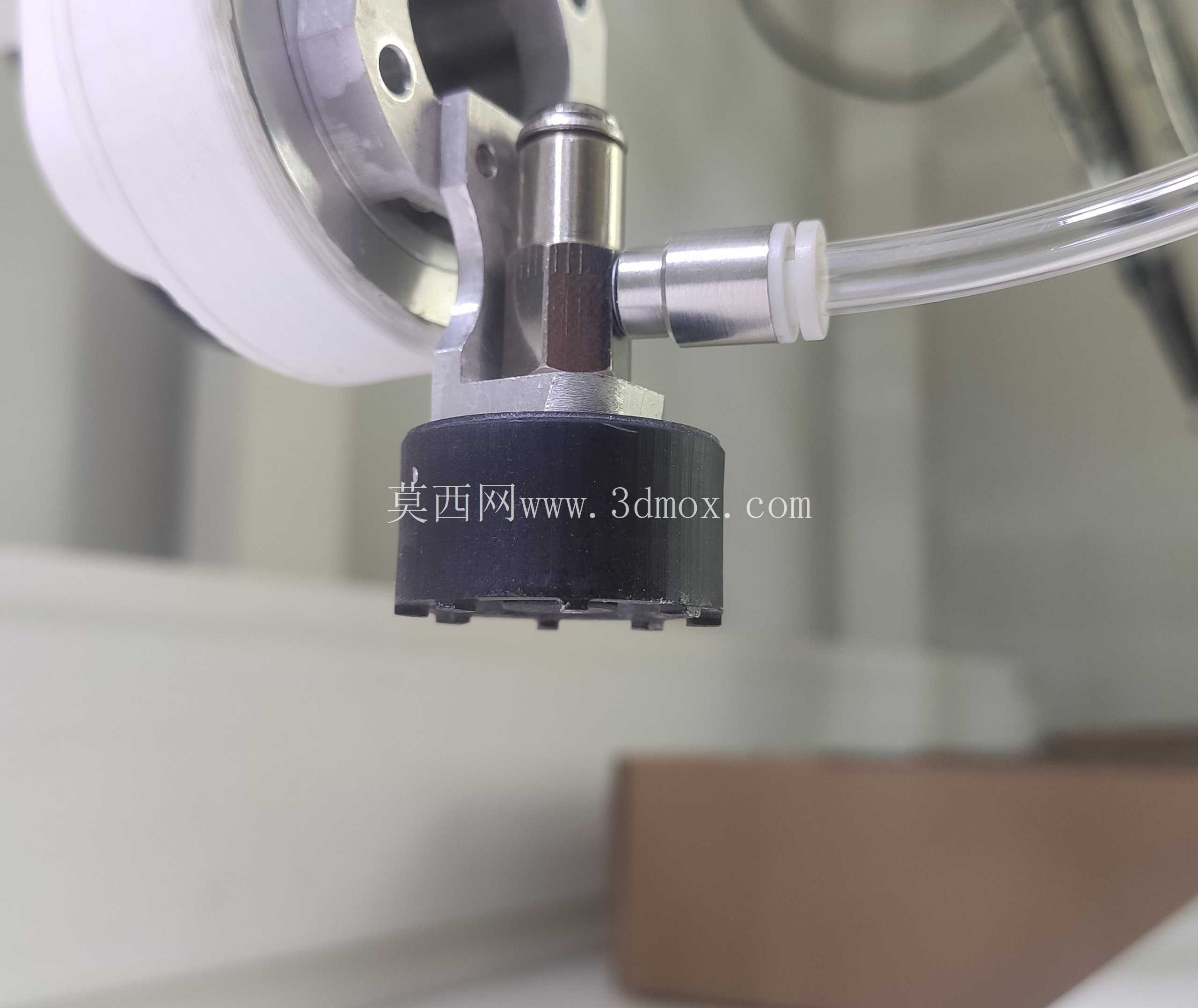

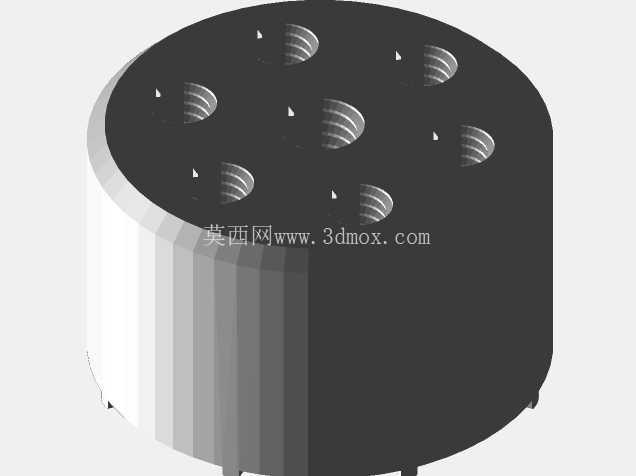

从结构设计思路来看，这款夹爪采用了一体化的紧凑型布局，主体结构分为气动接入口、涡流发生腔、吸附端面三个核心部分，上端的快插式气嘴采用标准气动接头规格，可直接匹配工业现场常用的4mm、6mm外径气动软管，无需额外转换接头就能快速接入设备气路。涡流发生腔的内部流道经过圆弧过渡处理，避免直角结构带来的气流紊流与压损，保证通入0.4-0.6MPa的常规工厂压缩空气时，能在下端面形成均匀稳定的负压场，不会出现局部吸力偏差导致的工件侧倾、掉落问题。吸附端面采用了耐磨的工程塑料材质，表面做了平面度精磨处理，即使在长期使用中意外触碰到工件或者工装，也不会刮伤工件表面，同时材质本身具备低静电特性，适配电子元器件、光学镜片这类对静电敏感的工件抓取需求。

在安装边界与尺寸适配方面，这款夹爪的上端连接位采用标准的工业机器人末端安装接口，可直接适配负载1-5kg的协作机器人、Delta并联机器人、SCARA水平多关节机器人的末端法兰，无需额外设计转接板就能完成安装，整体径向尺寸控制在30mm以内，轴向总长度不超过60mm，在密集排布的产线工位里不会和周边工装、料架产生运动干涉，能够伸入狭窄的料盘格内完成薄型工件的拾取。气路接口采用侧向布局，相比轴向进气的结构，能进一步压缩竖直方向的安装空间，适配Z轴行程有限的桌面型自动化设备。

实际工况使用中，这类非接触夹爪对工件表面的适应性远优于传统接触式吸盘，不管是表面带微小透气孔的包装材料、表面不平整的注塑件，还是厚度小于0.1mm的超薄硅片、柔性薄膜，都能实现稳定抓取，不会因为工件表面轻微不平整出现漏气失压的问题。同时因为没有接触摩擦，夹爪本身的磨损量极低，长期运行不需要频繁更换吸盘胶垫这类易损件，能大幅降低产线的维护频次与备件成本。在产线节拍适配方面，这款夹爪的气流响应速度控制在0.1s以内，抓取与释放动作没有多余的机械行程，能够匹配每分钟120次以上的高速分拣节拍，完全满足3C电子、食品包装行业的高速产线运行需求。设计过程中还充分考虑了现场安装的容错性，夹爪的吸附负压场具备一定的自对中能力，当机器人定位存在±0.3mm的偏差时，依然可以稳定吸附工件，降低了对机器人重复定位精度的苛刻要求，减少了现场调试的工作量。
