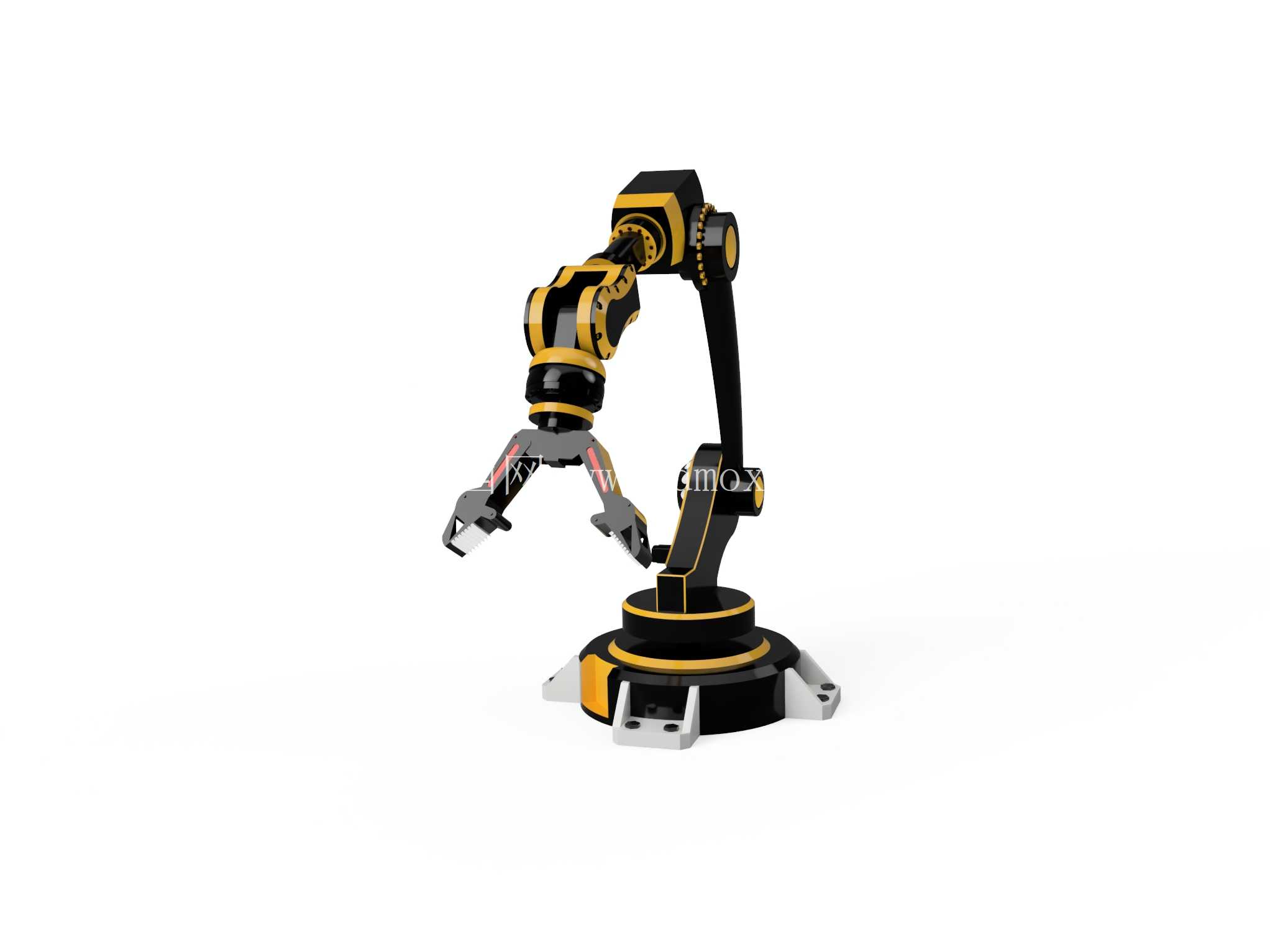

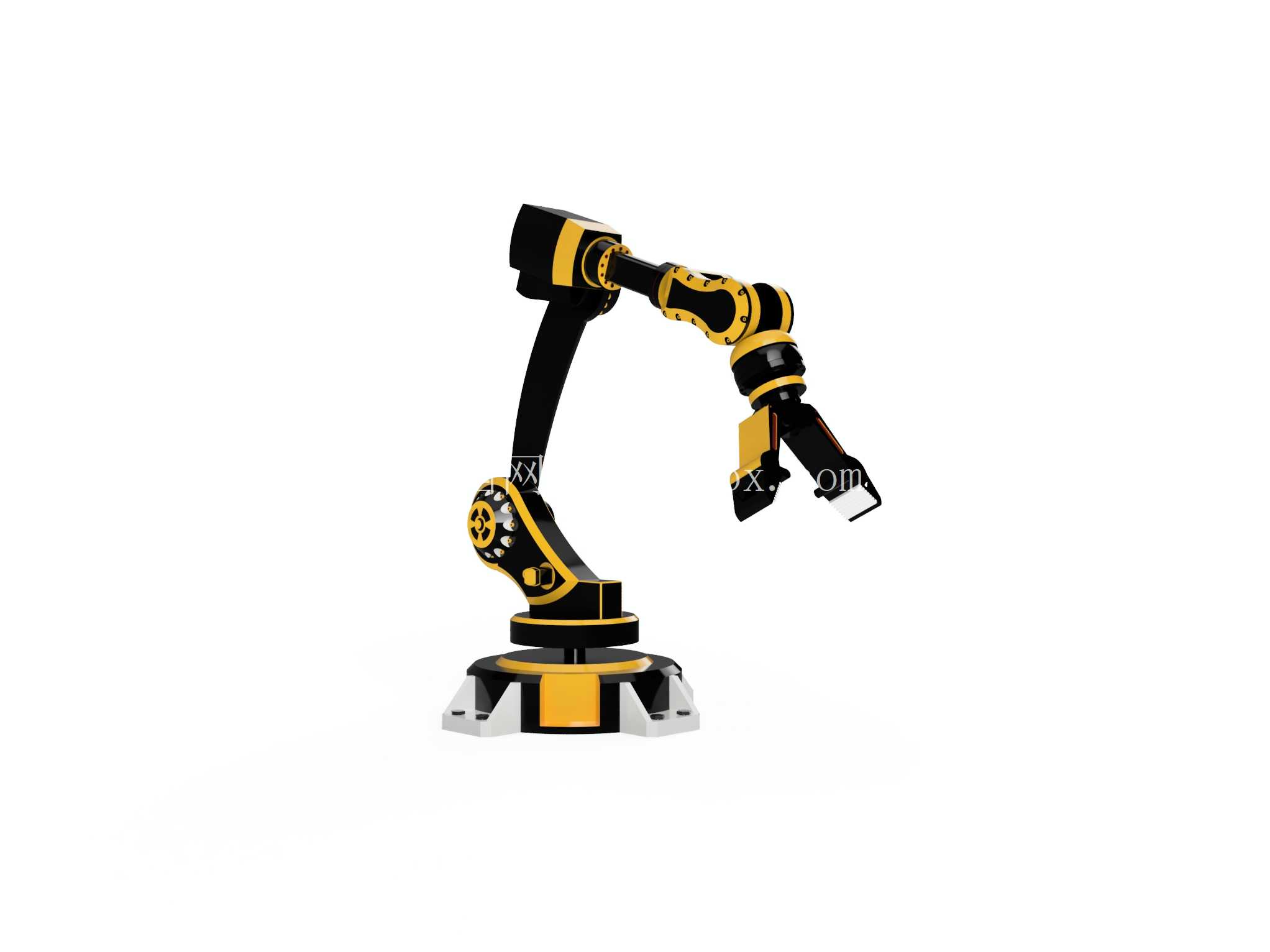

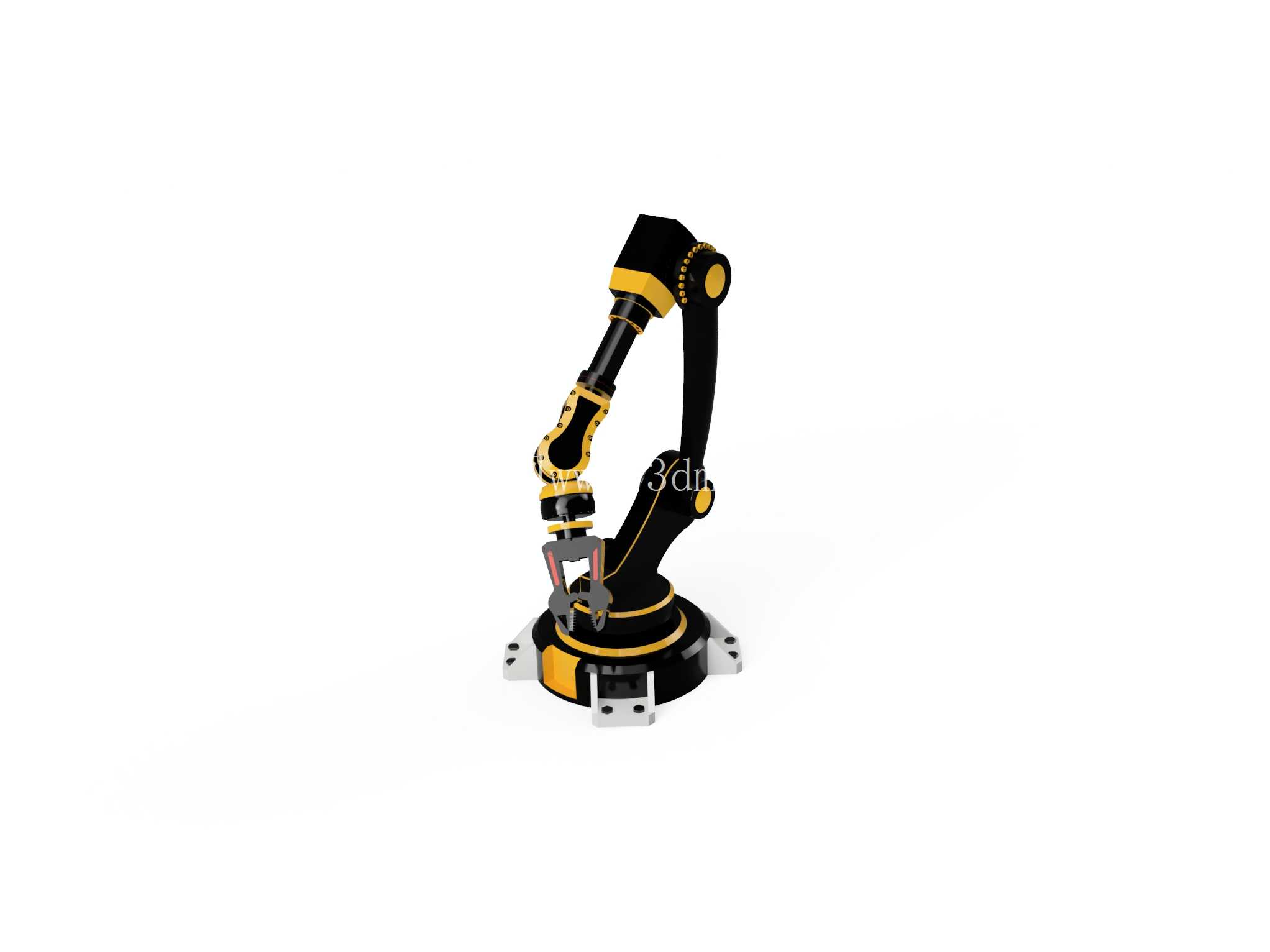

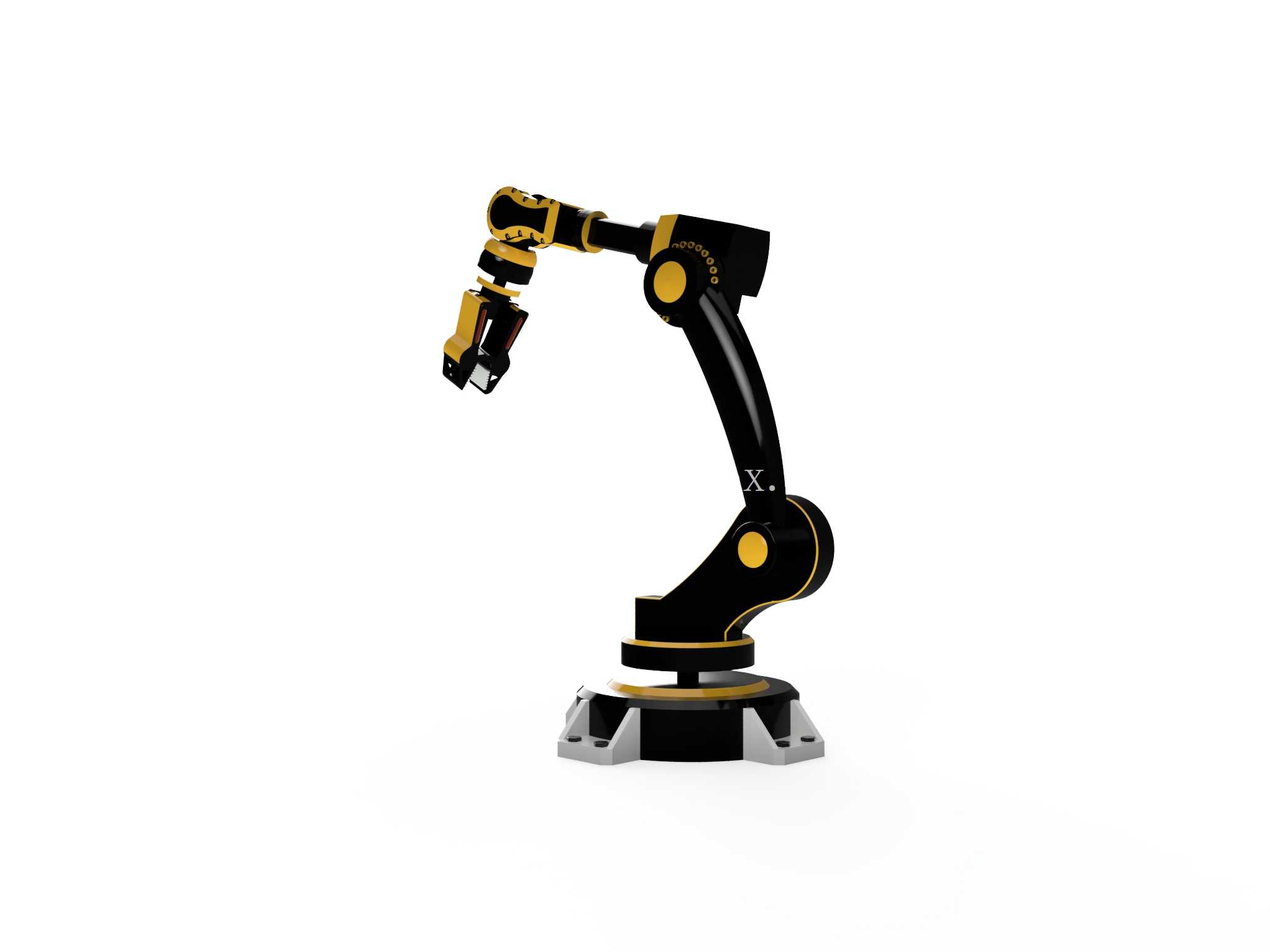

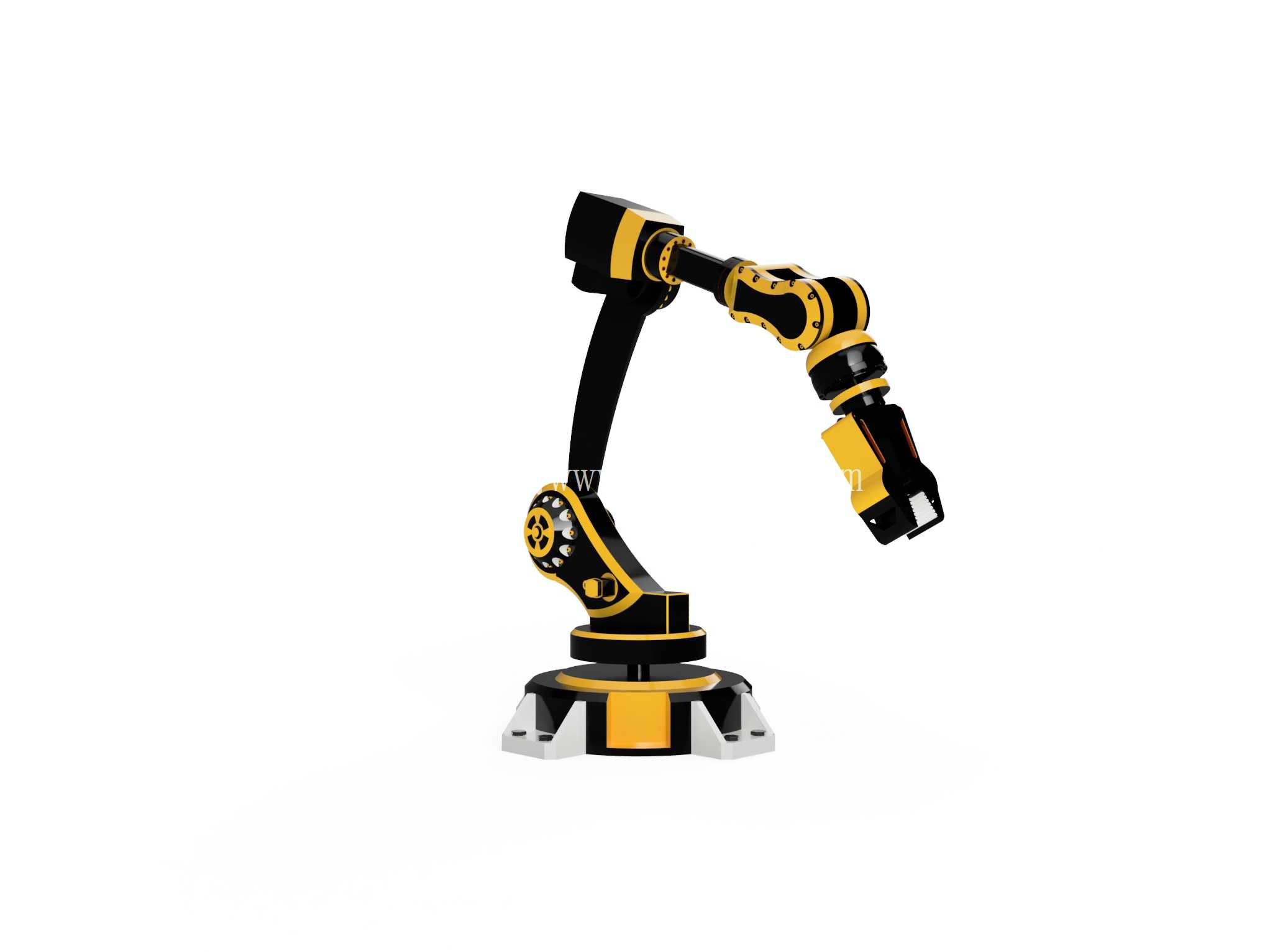

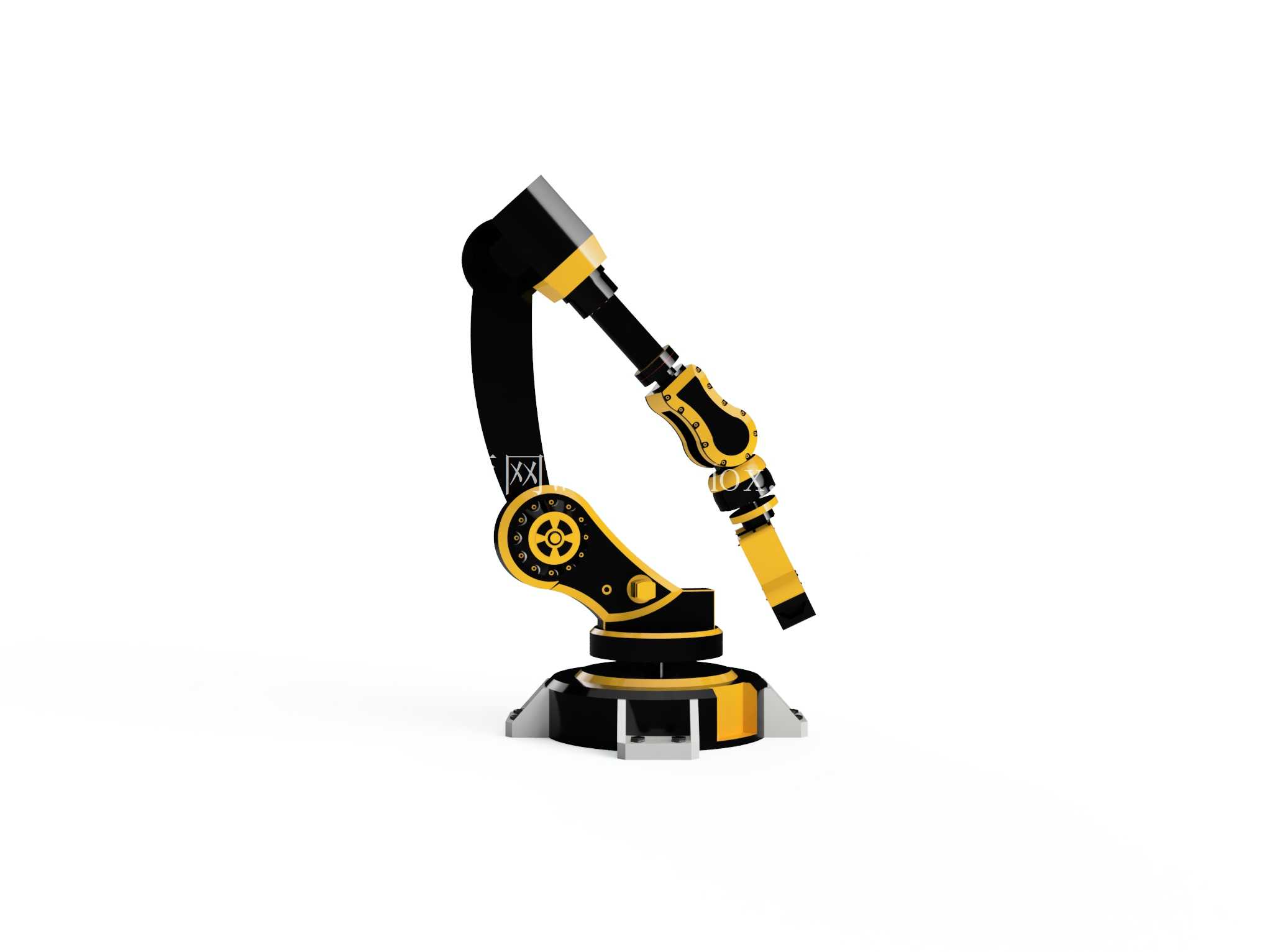

多关节工业协作机械臂结构设计

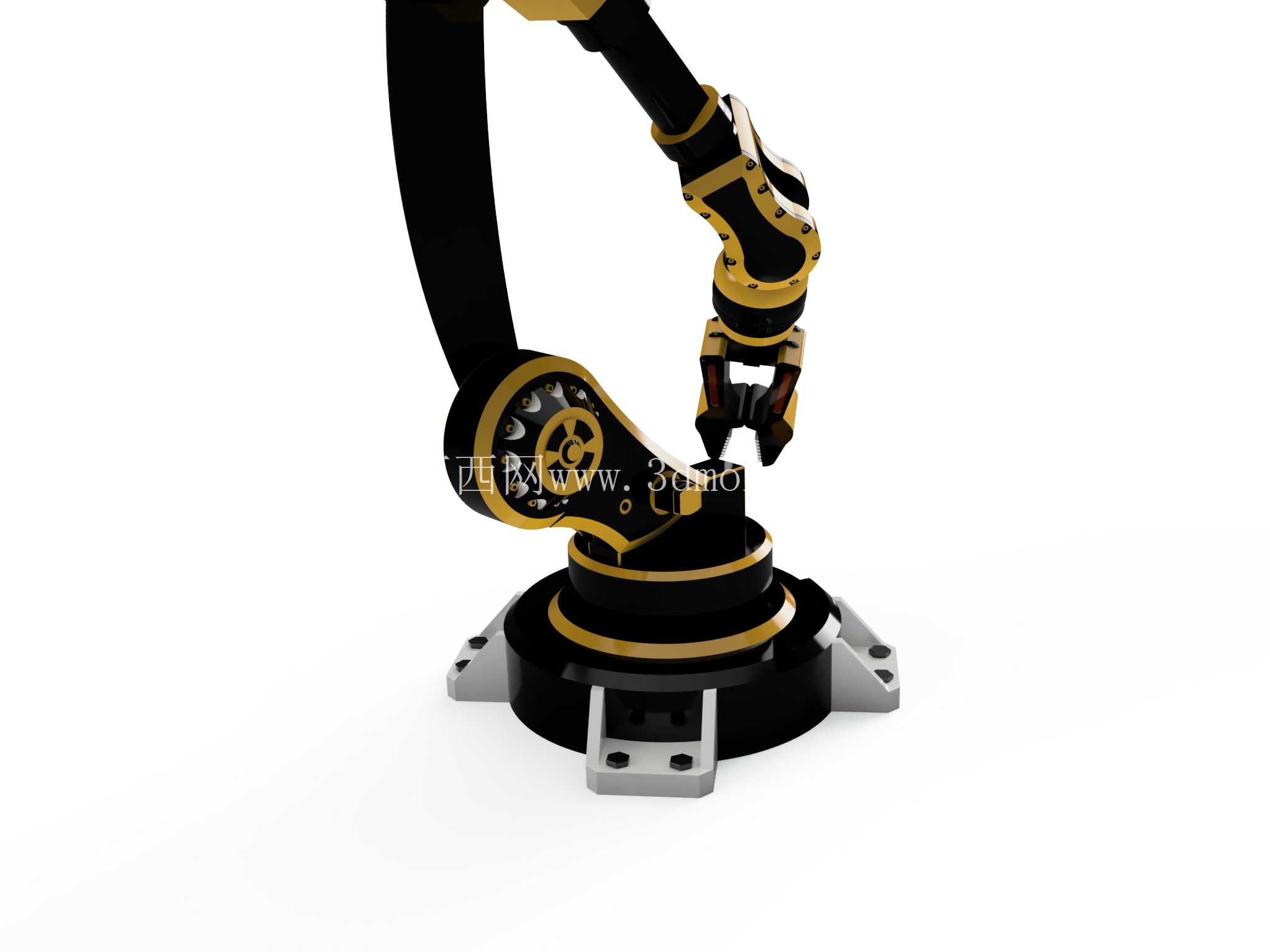

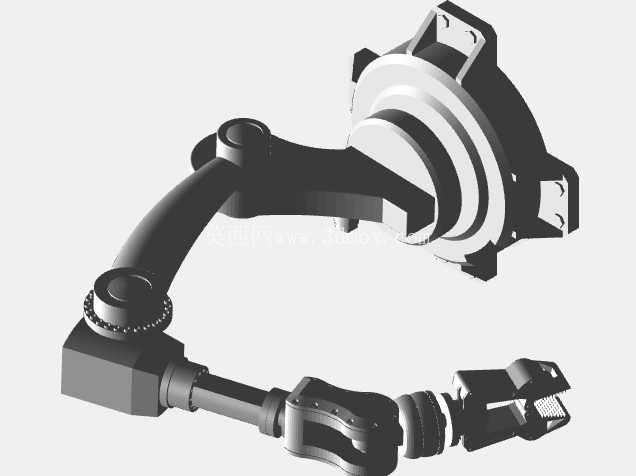

这款多关节机械臂的结构设计，首先围绕工业现场的实际作业边界做了适配，底座采用圆盘式安装结构，底部预留四个对称分布的固定安装孔，可直接通过螺栓固定在生产线工作台、移动AGV平台或者专用设备基座上，安装时需保证基座平面的平面度公差不超过0.2mm，避免底座受力不均导致关节运转时出现抖动偏差。从作业覆盖范围来看，该机械臂的臂展设计适配中小型工位的作业需求，水平方向最大作业半径可覆盖以底座中心为圆心的1.2米范围，垂直方向可实现从基座安装面往上0.9米的作业高度覆盖，能够满足3C电子装配、小型工件焊接、零部件分拣、涂胶点胶等常见工位的空间需求，不会出现作业死角。

在关节结构设计上，这款机械臂采用六轴串联式关节布局，从底座往上依次为腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转关节、腕部摆动关节以及末端法兰旋转关节，每个关节的传动结构都做了模块化设计，腰转关节采用交叉滚子轴承作为回转支撑，可承受径向、轴向以及倾覆方向的复合载荷，保证大臂回转时的刚性，避免末端负载时出现下垂偏移；大臂与小臂的摆动关节采用谐波减速器搭配伺服驱动的结构，传动间隙控制在0.5弧分以内，重复定位精度可控制在±0.08mm，能够满足高精度装配作业的精度要求。

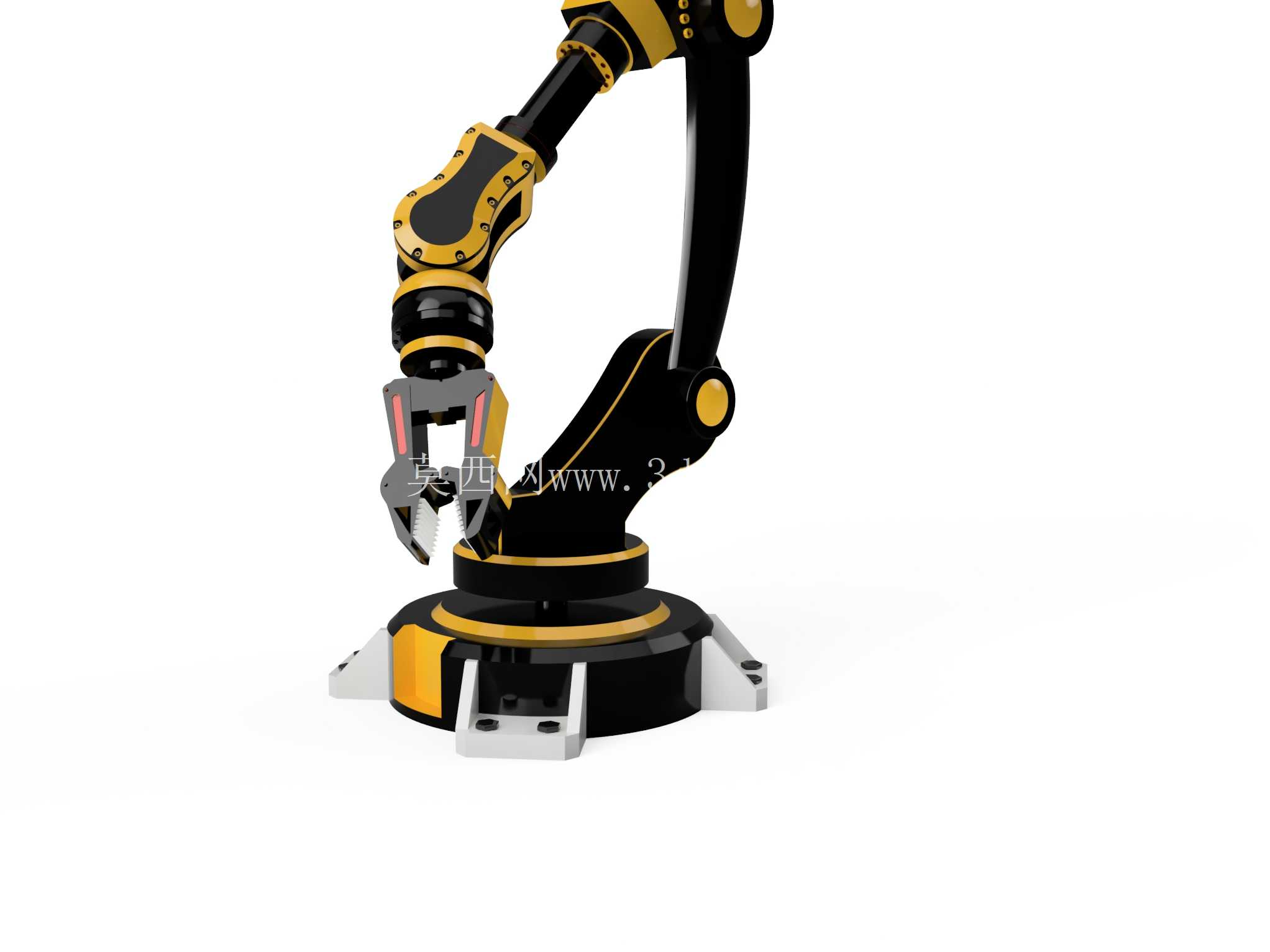

末端执行器的安装接口采用标准ISO 9409-1-50-4-M6法兰接口，可快速适配不同类型的末端工具，包括两指气动夹爪、真空吸盘、焊接焊枪、涂胶枪、打磨头等，更换工具时无需重新加工连接法兰，可缩短产线换型的调试时间。夹爪部分采用平行开合的结构设计，夹持范围可覆盖0-80mm的工件尺寸，夹持力可通过气源压力在10N-120N之间调节，既能夹持轻薄的塑料壳体、PCB板，也能夹持重量不超过5kg的金属结构件，适配不同材质工件的抓取需求，不会出现夹伤工件或者夹持脱落的问题。

从实际应用场景来看，这款机械臂可直接集成在自动化生产线的上下料工位，配合输送线完成工件从料仓到加工设备的转运，也可部署在焊接工位完成小型结构件的连续焊接作业，相比人工操作，能够长时间保持稳定的作业精度，避免人工疲劳导致的焊接缺陷、装配错位等问题；在涂胶工位应用时，可通过预设的运动轨迹，保证胶路的均匀性与轨迹一致性，涂胶精度可控制在±0.3mm以内，减少胶料浪费；在分拣工位应用时，可配合视觉识别系统，完成散乱工件的抓取与分类摆放，适配多品种小批量的柔性生产需求。

设计过程中对臂体的重量做了优化，大臂与小臂的壳体采用铝合金材质一体加工成型，在保证结构刚性的前提下降低了臂体自身重量，从而减少关节驱动的负载，提升运转速度，关节处的走线采用内部中空走线结构，所有动力线、信号线都从臂体内部的穿线孔穿过，避免外部走线在臂体运转时出现线缆缠绕、磨损的问题，延长线缆使用寿命，同时也让整体外观更加简洁，减少外部积尘，方便日常设备清洁维护。

在安全设计方面，每个关节都设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，可在软件限位失效时阻挡关节超程转动，避免臂体撞击周边设备；软限位可通过控制系统设置每个关节的运动角度范围，根据实际工位的布局调整作业边界，防止机械臂运转时与周边的护栏、设备发生碰撞。关节处的密封结构采用IP54防护等级设计，可阻挡车间内的粉尘、飞溅的切削液或者焊接烟尘进入关节内部，适配一般工业车间的使用环境，无需额外加装防护外罩即可稳定运行。

安装调试时，首先需要将底座牢固固定在安装基础上，确认底座水平度达标后，再依次组装大臂、小臂以及腕部结构，每个关节组装时需要调整谐波减速器的预紧力，保证传动顺畅无卡滞，同时校准每个关节的原点位置，确保运动学模型的参数与实际结构一致，避免末端定位出现偏差。日常维护时，只需按照周期对关节减速器补充润滑脂，检查固定螺栓的预紧力即可，维护难度较低，适合中小制造企业的产线自动化升级使用，不需要配备专门的复杂维护团队即可完成日常保养工作。
