ABB码垛机器人IRB460工业机械臂结构

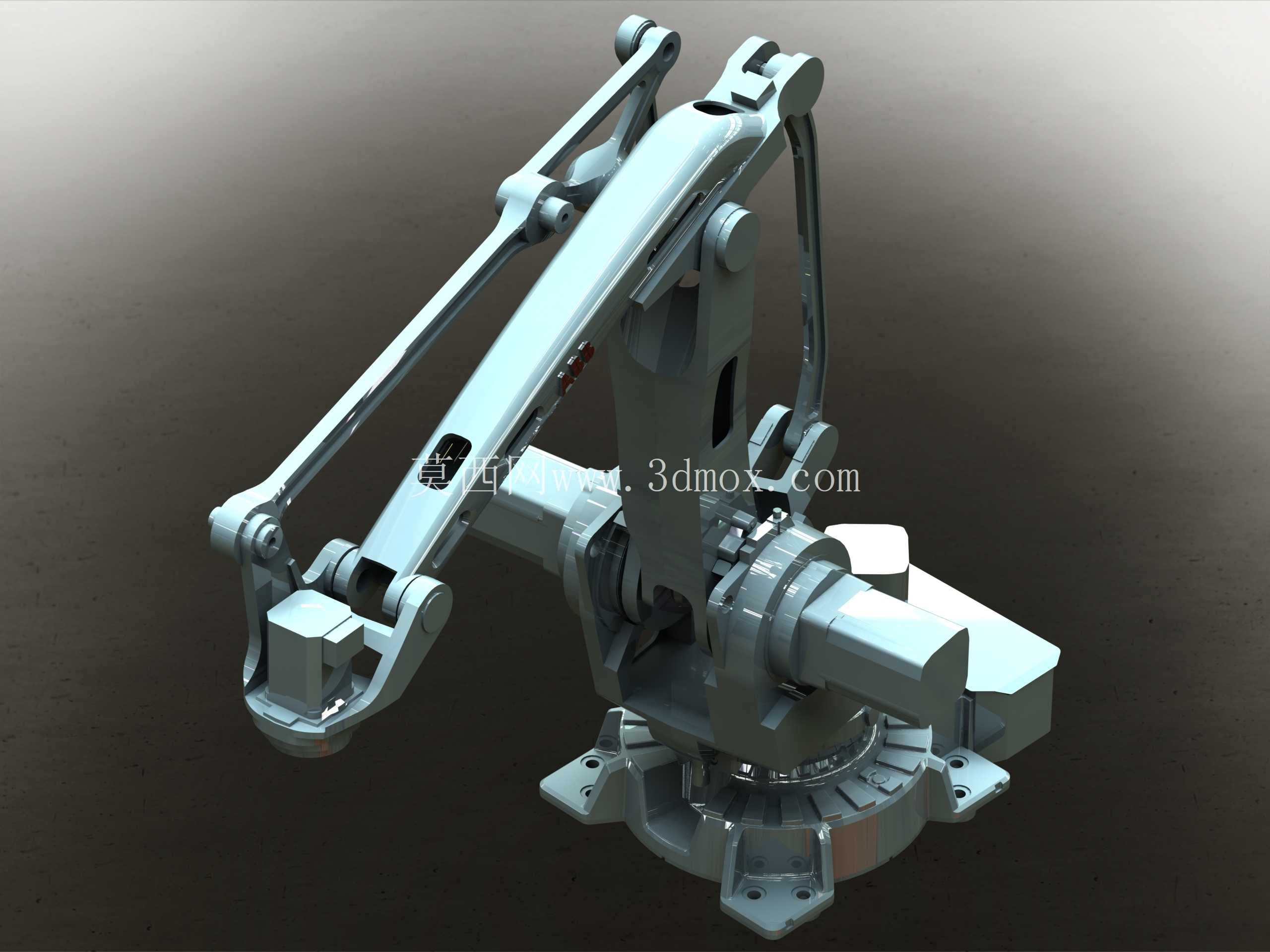

在快消品仓储、粮油加工、建材分装、日化品生产的末端包装工位，码垛环节长期面临人工作业强度大、堆垛精度不稳定、连续作业效率难匹配高速产线的痛点，这款码垛机械臂正是针对这类高节拍重载码垛场景开发的专用执行设备。从结构设计逻辑来看，该机械臂采用平行四连杆的臂架构型，区别于通用六轴关节机器人的串联臂结构，这种构型能让末端执行器始终保持水平姿态，无需额外的关节姿态补偿即可完成箱体、袋装物、规整工件的垂直抬升与水平移位，大幅简化了码垛作业的运动路径规划难度，同时能将臂架的受力均匀分散到各连杆铰接点，避免单关节承受过大的偏载力矩，适配大负载下的高速往复运动需求。

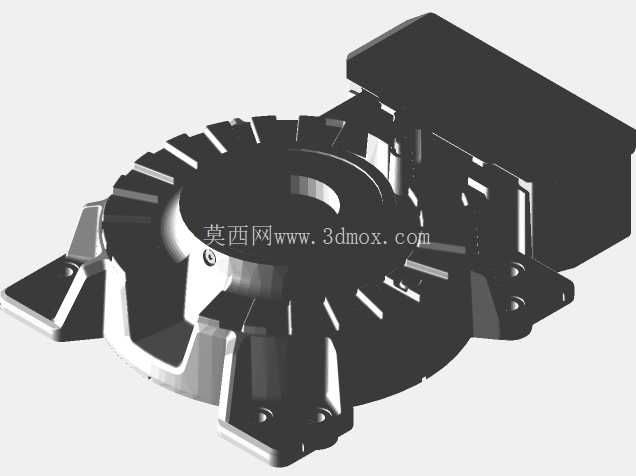

从安装边界来看，该机械臂采用底座法兰式安装结构，底座预留的环形安装孔位可直接与预埋的地脚安装板或钢结构安装基座配合，安装时需保证基座平面度公差控制在合理范围内，避免底座倾斜导致臂架运动过程中出现附加偏载，长期运行引发关节轴承异常磨损。臂架的水平作业覆盖半径可满足常规码垛工位的作业范围需求，垂直抬升行程能够覆盖从输送线出料高度到标准托盘堆垛上限高度的完整区间，无需额外配置升降辅助机构即可完成多层堆垛作业，工位布局时仅需在底座周边预留足够的臂架回转安全空间，同时在机械臂作业半径与输送线、托盘放置位的衔接处设置安全防护栏与安全光栅，避免人员误入作业区间引发安全事故。

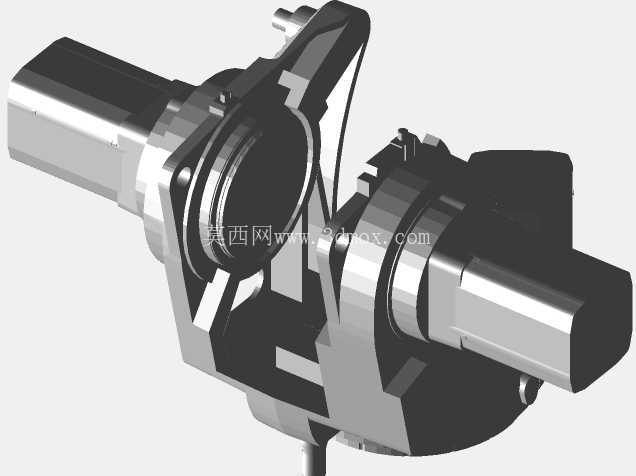

从功能特性来看，各关节采用大扭矩回转支承结构，铰接点配置的密封轴承可有效阻挡车间内的粉尘、水汽进入关节内部，适配食品加工、建材生产等多粉尘或潮湿的作业环境，日常维护仅需按照周期对各铰接点的润滑脂加注口补充润滑脂，即可保证臂架长期运行的顺畅性。臂架的运动路径经过运动学优化，抬升、回转、下放的动作衔接流畅无冗余行程，单次码垛循环的节拍可匹配高速包装线的出料速度，不会出现产线待料堆堵的情况。末端法兰预留了标准的安装接口，可根据实际搬运的物料类型适配不同的执行器：搬运纸箱时可安装夹爪式夹具，搬运袋装物料时可安装托底式夹具，搬运规整工业工件时可安装真空吸盘夹具，无需对臂架本体结构做任何改装即可快速切换作业场景。

从实际使用的角度来看，这类码垛机械臂可完全替代人工完成重复性的码垛作业，单台设备即可覆盖一条中高速包装线的末端码垛需求，长期运行的稳定性远高于人工作业，堆垛的整齐度一致，不会出现人工码垛常见的垛型歪斜、层间错位问题，能有效降低后续仓储转运过程中出现倒垛的风险。设计建模过程中，各连杆的受力结构经过反复校核，臂架的壁厚、铰接点的轴径、加强筋的布置位置都经过受力仿真验证，保证在额定负载下臂架的变形量控制在允许范围内，不会因为臂架形变导致末端定位精度下降，影响码垛作业的准确性。底座的回转支承采用交叉滚子结构，可同时承受轴向力、径向力与倾覆力矩，即使在大臂完全伸展、末端满载的极端工况下，底座也能保持足够的支撑刚性，不会出现晃动或沉降问题。

在产线布局适配时，可根据现场的输送线高度、托盘放置位置调整机械臂的安装高度，也可将机械臂安装在移动导轨上，拓展其作业覆盖范围，实现单台机械臂服务多条产线或多个托盘位的作业需求，进一步提升设备的利用率。臂架的管线采用内置式布置，所有动力线缆、信号线缆都从臂架内部的走线槽穿过，避免臂架往复运动过程中线缆与周边设备发生剐蹭，降低线缆破损引发的设备故障概率，同时也让设备整体外观更简洁，减少车间内的卫生清理死角，适配食品、医药等对生产环境洁净度有一定要求的作业场景。
