机器人西格玛多工位轮廓夹持爪结构

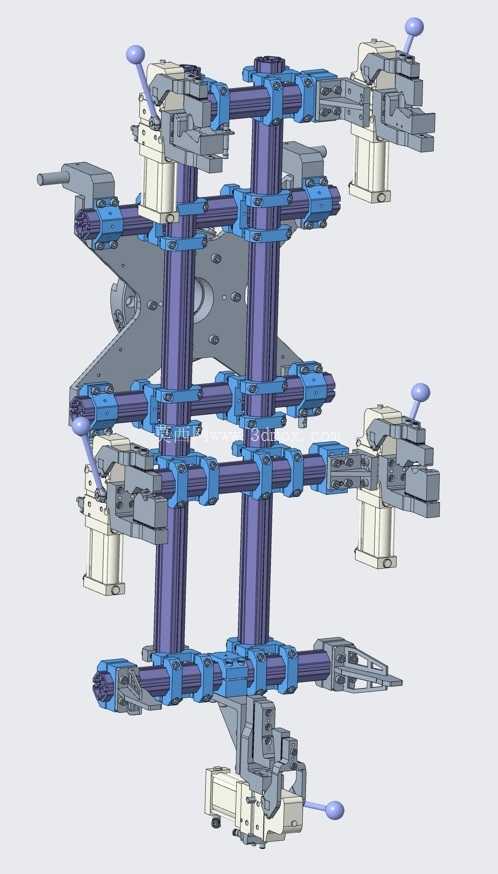

　　这套多工位轮廓夹持爪，是适配工业机器人西格玛系列末端执行的专用夹持工装，主要应用在多工序流转的自动化产线中，承担不同形态工件的抓取、转序、定位夹持作业，常见于汽车零部件加工、3C电子组装、五金件冲压上下料这类需要频繁切换夹持点位的生产场景，单套工装可同时适配多组不同轮廓的工件夹持需求，减少产线换型时末端执行器的更换频次，压缩工位辅助作业时间。从结构布局来看，整套夹爪以工业铝型材作为主体承载框架，型材沿垂直方向布置作为主支撑立柱，多组横向安装的型材沿立柱分层排布，每层型材上都独立安装有夹持单元，各夹持单元可根据对应工位的工件轮廓单独调整安装位置，横向型材上预留的T型槽结构可实现夹持单元的位置无级调节，适配不同尺寸规格工件的夹持点位需求，无需额外加工定制安装孔位，调整时仅需松开型材紧固件即可滑动调整夹持单元的横向、纵向位置，调整完成后锁紧紧固件即可完成固定，现场调试的灵活度较高。

　　每个独立夹持单元都采用手动锁紧拨杆作为夹持触发部件，拨杆布置在夹持单元的侧上方，操作时扳动拨杆即可驱动夹爪内部的连杆机构完成夹紧或松开动作，夹爪的夹持接触面根据对应工件的外轮廓做了仿形设计，部分夹持位设计了V型定位面，可适配轴类、异型轮廓件的定位夹持，夹持时接触面与工件轮廓贴合度较高，可避免夹持过程中工件出现偏移、表面夹伤的问题，部分夹持单元还集成了工件到位检测的安装位，可直接加装接近开关实现夹持状态的信号反馈，适配自动化产线的信号交互需求。

　　整套夹爪的安装接口布置在主框架的背部中心位置，采用标准的机器人末端法兰连接接口，可直接对接西格玛系列机器人的末端输出法兰，安装时通过法兰面的定位销完成周向定位，再用紧固件锁紧即可完成安装，安装边界可覆盖常规六轴工业机器人的末端负载允许范围，整体重量控制在机器人末端负载的合理区间内，不会对机器人的运动节拍造成额外负担。从设计思路上，这套夹爪打破了传统单工位末端夹爪仅能适配单一工件的局限，通过分层排布多组独立夹持单元的方式，让单套末端工装可同时对应多个工位的工件抓取需求，比如在冲压产线中，可同时完成上料位毛坯件抓取、加工位工件转序、下料位成品件放置的多步动作，机器人单次运行循环即可完成多道工序的工件流转，无需在不同工位切换不同的夹爪，大幅提升产线的运行效率。各夹持单元之间的间距设计充分考虑了不同工位的工件避让需求，相邻夹持单元之间预留了足够的安全间隙，机器人在运动过程中不会出现夹持工件与相邻夹爪单元发生干涉的问题，夹爪上所有的外露操作部件都做了圆角处理，避免调试过程中出现磕碰划伤的安全隐患。夹爪的驱动部分除了手动拨杆的结构外，也预留了气动驱动的安装空间，可根据现场的自动化需求替换为气动夹紧模块，替换时无需改动主体框架结构，仅需将手动拨杆组件更换为气缸驱动组件即可，拓展性较强。

　　夹持单元的夹指部分采用模块化设计，磨损后可单独拆卸更换，无需更换整个夹持单元，降低后期的维护成本，夹指的材质可根据夹持工件的材质进行选配，夹持表面光洁度要求高的工件时可更换为聚氨酯包胶夹指，夹持重型工件时可更换为淬火钢夹指，适配不同的作业场景需求。主框架的铝型材连接处采用专用的角件连接，连接强度可满足高速运动下的载荷要求，不会因为机器人频繁启停的惯性出现连接松动的问题，所有的紧固件都采用防松设计，在长期往复运动的工况下可保持连接可靠性，减少日常维护的紧固频次。
