汽车产线用立柱式车体滑轨提升设备

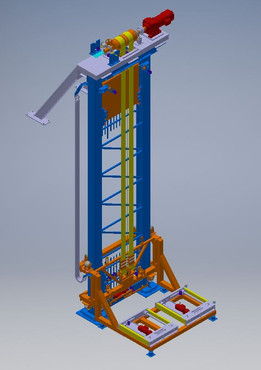

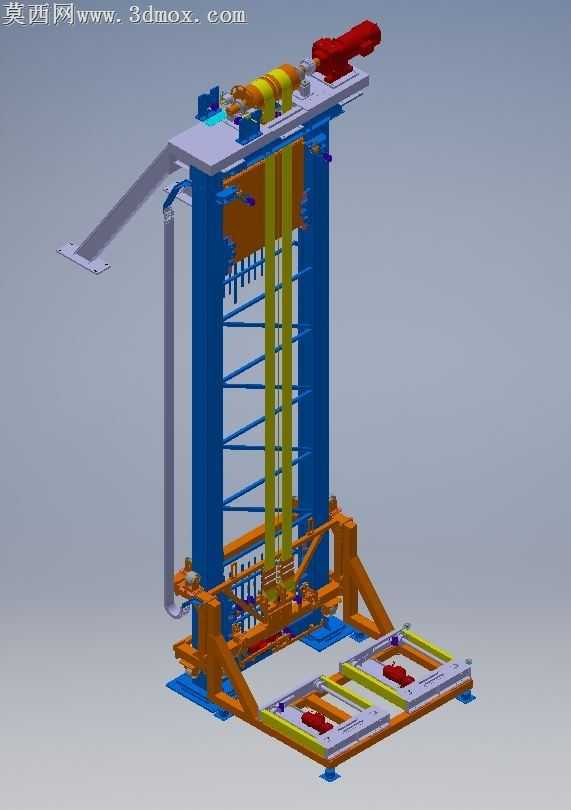

本模型为汽车生产输送环节使用的立柱式提升设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各部件的装配关系、运动干涉情况做了完整校验，确保各运动部件的行程范围符合实际工况需求。模型渲染阶段采用工业级写实材质方案，主体承载立柱赋予哑光蓝色金属漆材质，底部支撑框架与载台结构赋予暖橙色防锈涂装材质，顶部驱动单元的电机部分赋予红色工业烤漆材质，传动链条、导向滑轨部分赋予亮面金属镀铬材质，气动管线部分赋予半透明哑光塑胶材质，不同材质的粗糙度、反光度参数均按照实物表面特性调整，渲染后可清晰区分各功能模块，直观呈现设备的整体外观与结构层次。结构设计上，设备采用双立柱龙门式承载框架，底部设置加宽的三角支撑脚座保证设备运行时的结构稳定性，顶部平台集成驱动电机、传动卷筒与导向组件，通过竖向布置的双排传动链条带动升降载台沿立柱内侧的直线导轨做垂直升降运动，载台表面设置多组可调式定位滑轨与固定夹具，可适配不同规格的汽车车体承载托盘，侧边设置斜向导向溜槽用于辅助物料对位，侧部布置的竖向气动管线随升降载台同步运动，为载台上的定位夹具提供动力源。设计思路围绕汽车焊装或总装环节的车体转序需求展开，整体结构兼顾承载强度与升降运动的平稳性，通过对称式的立柱布局抵消升降过程中的偏载力矩，载台的滑轨采用模块化设计可根据后续产线调整快速更换适配结构，驱动单元布置在顶部平台既节省地面安装空间，也便于后期的维护检修，底部支撑脚座预留地脚螺栓安装孔，可直接固定在车间混凝土地面完成设备安装，整体结构无冗余设计，各功能部件布局紧凑合理，可直接用于产线布局规划展示、设备结构原理教学以及非标提升设备的设计参考。
