斗式提升机用重载输送链条结构设计

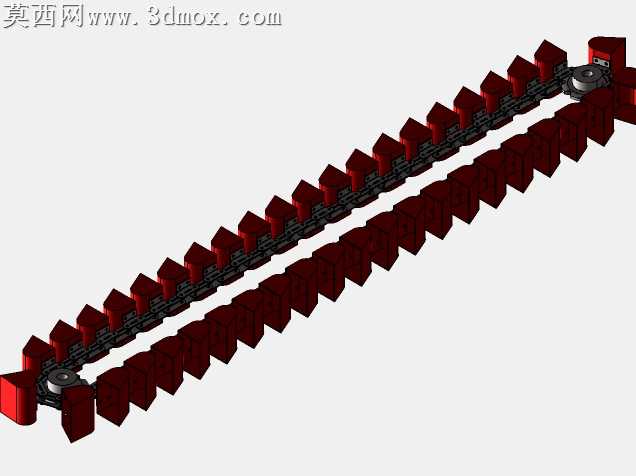

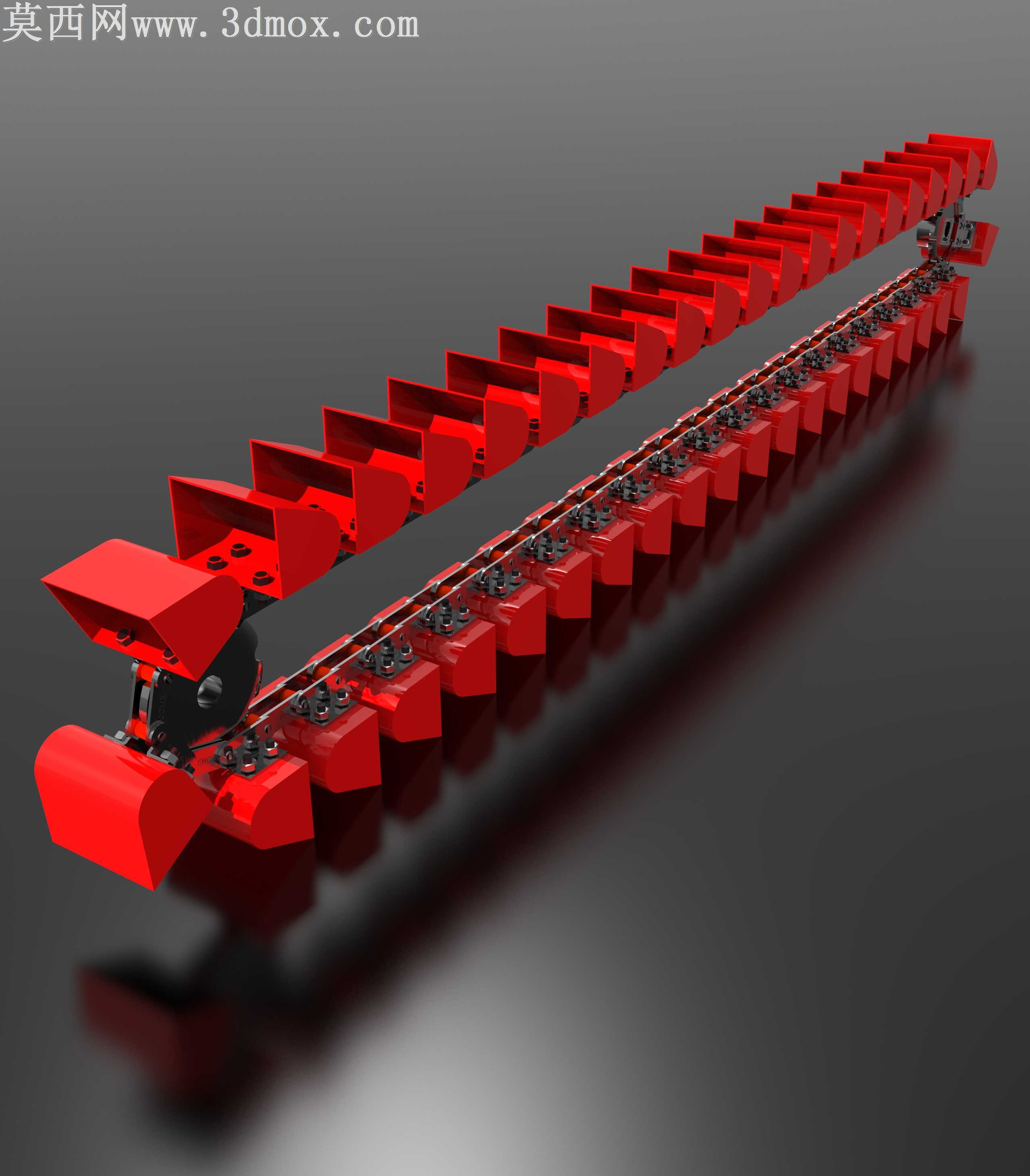

本模型为斗式提升机配套使用的重载输送链条组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循输送链条的实际装配逻辑，对每一处链节铰接结构、料斗安装定位结构、链轮啮合配合结构都做了1:1等比例还原，确保模型可直接用于结构验证、装配干涉检查以及后续的工程图导出工作。渲染阶段采用哑光金属材质搭配高饱和度工程红漆面材质，对链节销轴、铰接副等运动部件做了金属磨砂质感处理，对承载料斗做了漆面光泽调整，通过三点布光方案突出链条整体的连续排布结构与铰接细节，阴影采用软阴影参数设置，既清晰呈现各部件的轮廓边界，也还原了工业金属部件的真实质感。结构设计上，该输送链采用双侧外链板搭配内链节的铰接结构，每间隔固定节距设置一体化成型的料斗安装座，料斗采用深斗式构型，适配散状物料的垂直提升输送工况，链节之间的铰接间隙按照实际工程公差预留，既保证链条可顺畅绕链轮完成回转运动，也避免间隙过大导致的传动抖动问题。设计思路围绕斗式提升机的重载连续输送需求展开，首先确定链条的节距参数与承载能力匹配关系，再根据物料输送量确定料斗的容积与安装间距，随后完成链板、销轴、套筒、滚子等各子零件的结构细化，建模过程中对所有配合面做了贴合处理，确保装配体无结构错位、无干涉问题，整体模型完整还原了斗式提升机输送链的工作状态，可直观展示链条带料运行时的排布形态与结构组成，也可作为同类型输送设备设计的参考样例，帮助设计人员快速理解重载输送链条的结构组成与装配逻辑，为后续的参数优化、性能仿真提供基础的三维模型支撑。
