手动油桶搬运鼓轮提升器结构设计

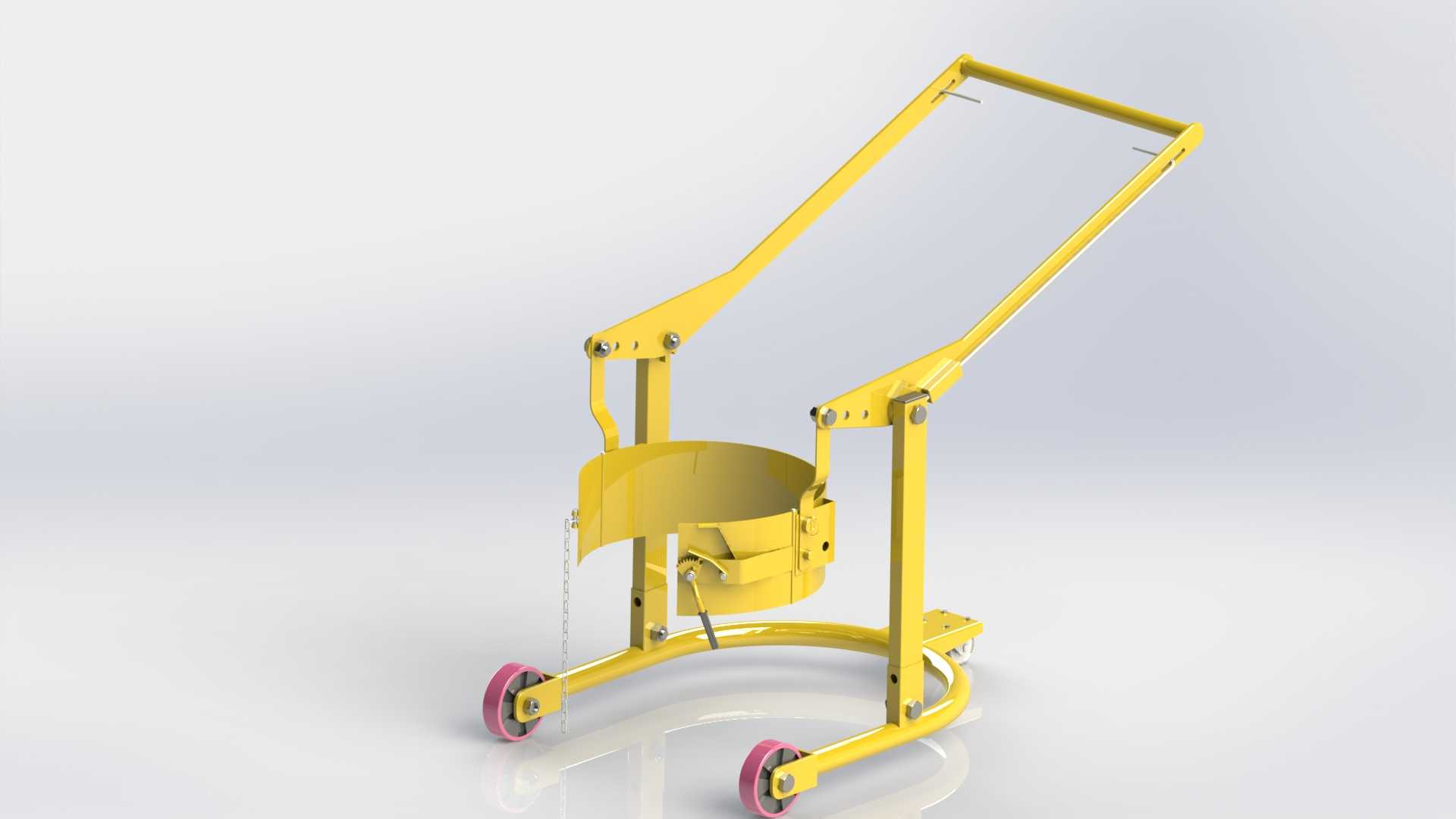

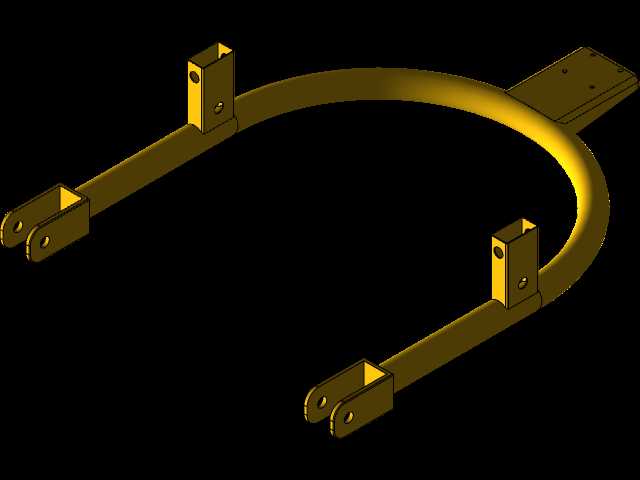

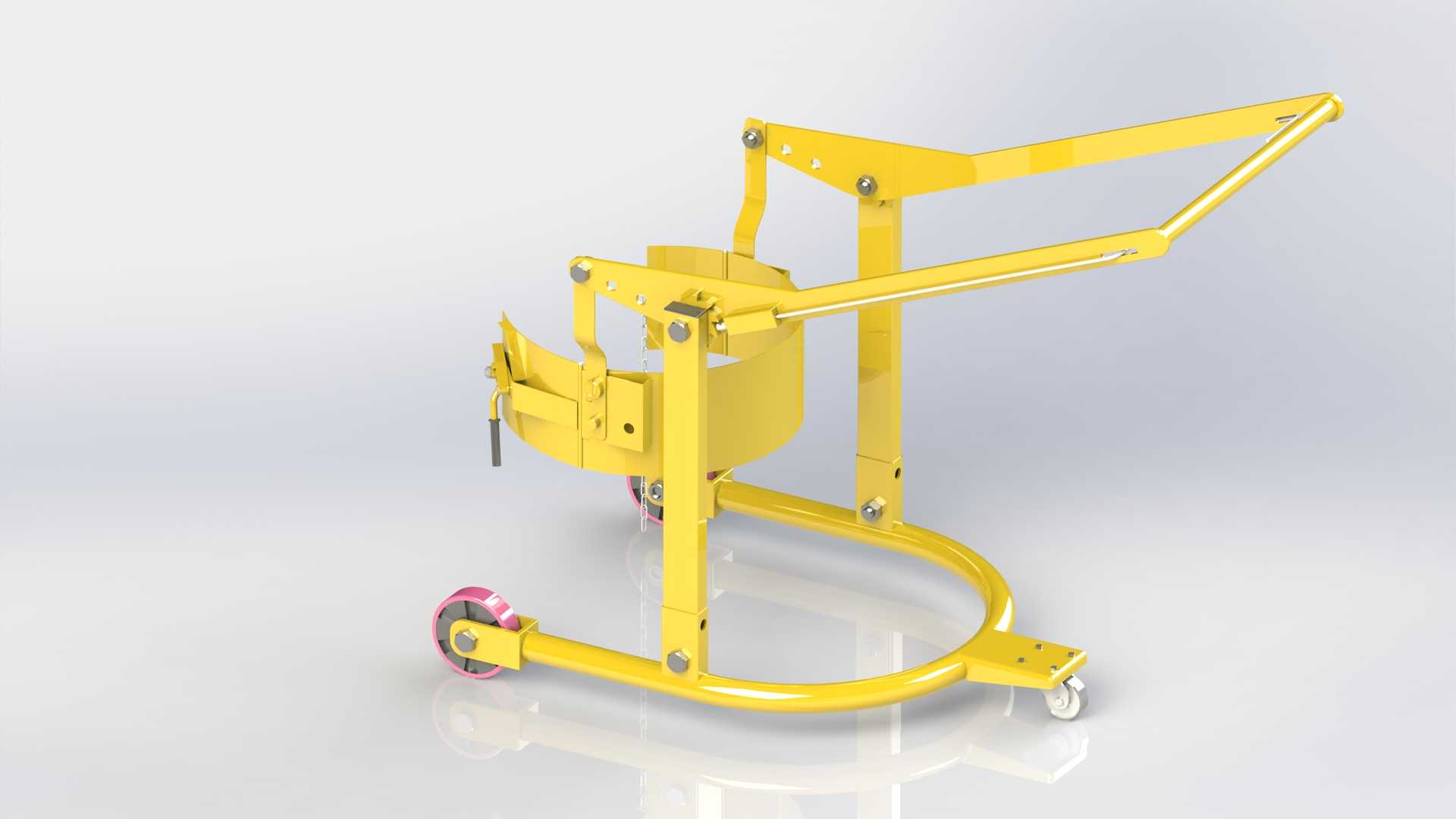

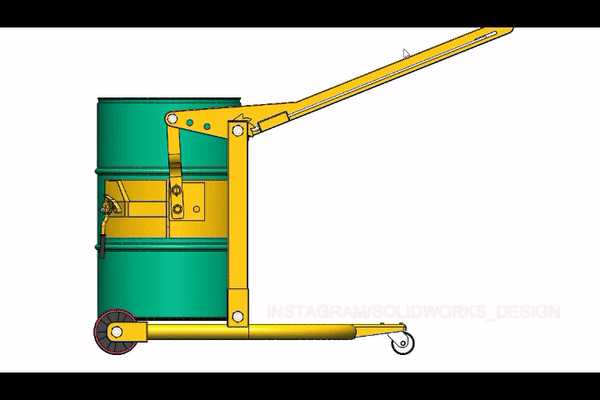

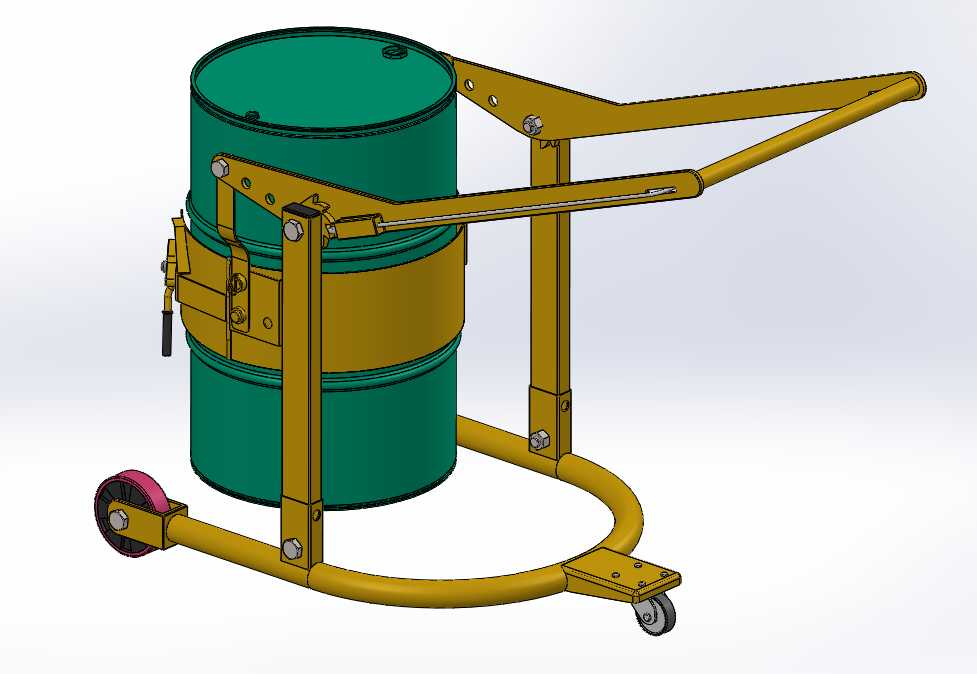

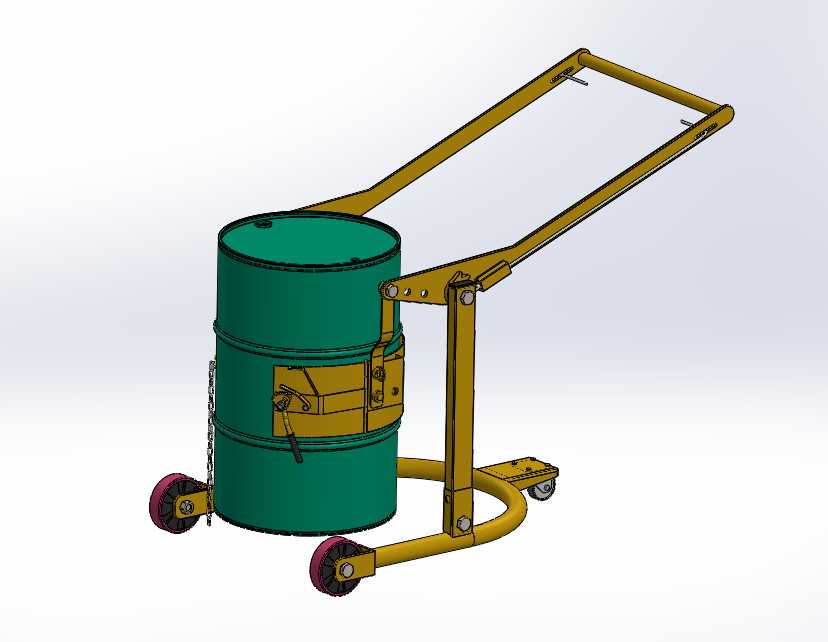

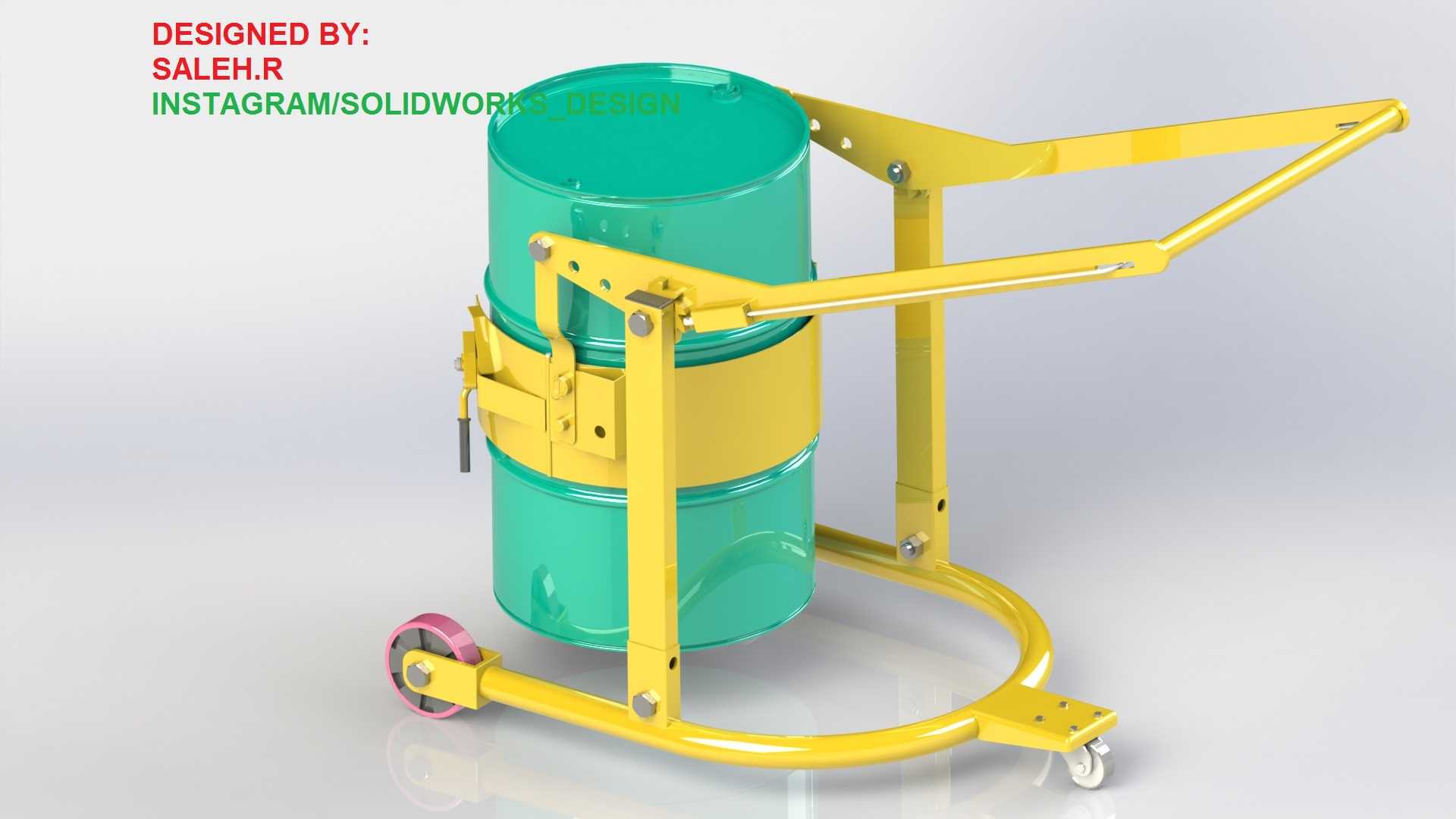

本作品为手动油桶搬运鼓轮提升器，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计公差配合要求，对各运动部件的装配间隙进行了合理预留，确保虚拟装配状态下无干涉问题。模型整体采用模块化设计思路，将整体结构划分为承载底架、折叠吊臂、夹桶机构、行走轮组四个核心模块，各模块间通过铰接销轴、紧固螺栓实现连接，既保证了结构强度，也还原了真实产品的拆装逻辑。材质配置方面，针对不同部件的功能属性匹配对应材质：主体承载金属结构赋予哑光黄漆钢材材质，还原工业起重设备的典型涂装质感，表面添加细微的颗粒质感模拟真实漆面的磨砂效果；夹桶机构与油桶接触的部位赋予黑色防滑橡胶材质，调整材质粗糙度参数还原橡胶的高摩擦特性；油桶模型采用绿色金属漆材质，表面添加轻微的旧化效果模拟工业油桶的使用质感；行走轮组中，滚轮采用黑色硬质橡胶材质，轮架与主结构保持统一的钢材漆面，万向轮的转动结构做了细节还原，可直观展示转向运动逻辑。渲染环节采用工作室均匀布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部死黑，添加柔和的环境反射提升金属材质的真实感，最终渲染图清晰展示了设备夹取油桶后的工作状态，各部件的结构衔接、运动铰接点都清晰可见。结构设计上，吊臂采用多段铰接的杠杆式结构，利用杠杆原理实现手动施力即可完成油桶的抬升动作，底架前端的支撑轮在承载时可分担载荷，后端的万向轮配合牵引结构可实现设备的灵活转向，夹桶机构采用环抱式卡扣设计，可牢固卡紧油桶的上沿与桶身，避免搬运过程中油桶滑落，整体结构紧凑，适用于车间内短距离的油桶搬运、堆高作业，建模过程中对所有钣金折弯处、焊接连接处都做了细节还原，没有过度简化结构特征，完整呈现了该类手动提升设备的机械结构特点。
