乐高科技系列拼插式轮毂连接构件

该构件为适配乐高科技系列拼插体系的轮毂连接组件，核心作用是实现轮组与动力输出轴、转向支架的可靠衔接，在积木拼搭的车辆模型、机械传动组中承担扭矩传递、轮体定位的核心功能。日常拼搭场景里，不管是搭建越野车型的轮边支撑结构，还是小型机械装置的旋转输出端，这类构件都需要同时满足拼插便捷性与结构稳定性，不能出现插接过松导致轮体晃动脱落，也不能过紧造成拼拆困难、构件开裂的问题。

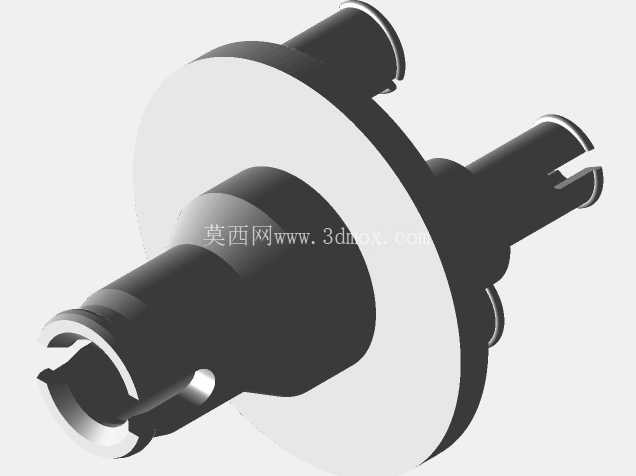

设计阶段首先要匹配乐高科技系列标准十字轴的插接公差，两侧伸出的十字轴端做了端部倒角处理，轴身的卡扣槽位置严格对应标准积木的卡位尺寸，确保和常规十字轴、轴套、连接件拼合时的卡位精度，不会出现轴向窜动。中间的圆盘结构是轮毂的安装定位基准面，圆盘的直径尺寸刚好适配科技系列轮皮、轮毂的内圈安装边界，安装后轮体的端面和圆盘完全贴合，轮体旋转时不会出现偏摆，保证传动过程中的同轴度。考虑到很多爱好者会采用FDM工艺3D打印自制该类替换零件，建模阶段已经提前预留了3D打印的收缩公差，尤其是十字轴的插接部位、圆盘与轴身的过渡圆角位置，都做了0.1-0.2mm的尺寸补偿，避免打印后因材料收缩导致插接过紧无法装配。

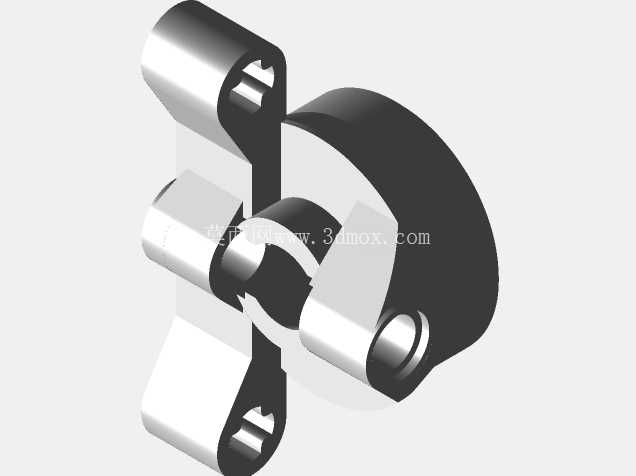

结构设计上，轴身和圆盘的衔接处做了圆弧过渡处理，避免应力集中，不管是拼插时的轴向受力，还是传动过程中承受的径向扭矩，都能通过过渡圆弧分散应力，不会出现轴根断裂的问题。两侧轴端的开口卡扣结构是经过反复调整的，卡扣的弹性变形量控制在合理范围，插入对应连接件时卡扣能顺利弹入卡位槽，拔出时也不需要过大的力度，同时长期反复拼拆也不会出现卡扣断裂、弹性失效的问题。圆盘背面的定位凸点对应轮毂内侧的定位凹槽，安装时能快速对准位置，不需要反复调整轮体的安装角度，拼搭效率更高。

实际使用场景中，这类构件不仅可以用于常规的车辆轮组连接，还可以作为小型旋转机构的输出轴座，比如搭建传送带的从动轮支撑、小型卷扬机构的卷轴定位，都能通过该构件实现旋转部件的稳定支撑。安装时需要注意，两侧十字轴插入对应支架或者动力件的深度要控制在8mm以上，保证足够的插接接触面积，避免大扭矩传动时出现轴件滑脱的问题；圆盘和轮毂贴合的面要保持清洁，没有残留的打印支撑或者飞边，否则会导致轮体安装后出现倾斜，旋转时产生晃动。如果是3D打印制作该零件，建议打印时轴身部位采用竖直摆放的方式，减少层纹对十字轴插接精度的影响，支撑结构添加在圆盘的背面以及轴端的卡扣位置，打印完成后去除支撑要注意打磨卡扣位置的残留，避免影响卡扣的弹性伸缩，裙边添加在圆盘的外圆边缘，防止打印过程中圆盘边缘出现翘曲变形，影响和轮毂的贴合精度。

从结构强度角度看，该构件的轴身直径、圆盘厚度都经过受力校核，在常规积木拼搭的受力场景下，比如模型车从30cm高度跌落、轮组承受1kg以内的轴向载荷，都不会出现结构变形或者断裂。和原厂积木零件相比，该建模的尺寸公差控制更适配桌面级3D打印的工艺特性，不需要做后期的打磨修整就能直接拼插使用，对于需要替换丢失零件、或者定制特殊长度轮毂连接件的爱好者来说，能直接基于该模型调整尺寸参数，快速生成符合自己拼搭需求的定制构件，不需要从零开始建模，大幅缩短零件制作的周期。
