GA25型25mm外径微型直流减速电机结构

在小型智能传动装置的结构选型环节，这类外径25mm的微型直流减速电机是很多紧凑空间传动方案的核心部件，很多做桌面级小型设备、智能小车、微型执行机构的结构工程师，在做动力单元匹配时，都会优先考量这类规格的减速电机参数边界。从实际应用场景来看，这类小尺寸减速电机常被用在小型电动窗帘的驱动端、桌面3D打印机的送料机构、智能门锁的锁舌驱动单元、小型云台的转动驱动、教育类机器人的行走轮动力输出，还有一些小型医疗检测设备的样本推送机构里，这些场景的共同特点是安装空间局促，不需要太大的输出扭矩，但对转速稳定性、安装定位精度有一定要求，同时还要兼顾低速运行时的扭矩输出能力，普通的裸直流电机转速过高、扭矩不足，搭配独立减速箱又会额外占用安装空间，这类集成式的减速电机刚好能匹配这类需求。

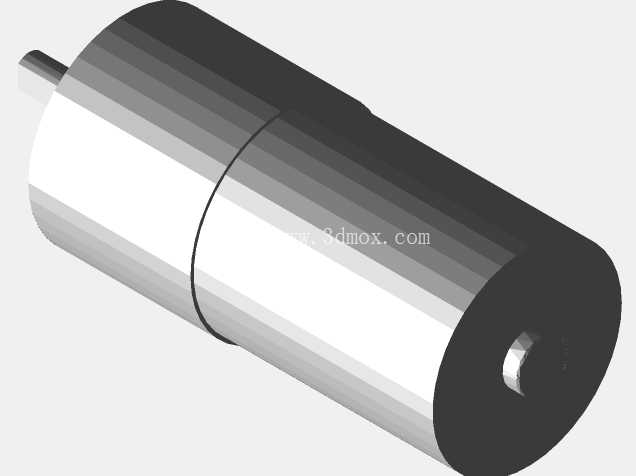

从产品功能特性来看，这款GA25规格的减速电机将直流驱动单元与行星减速结构集成在同一直径的筒状壳体内，输出端采用单出轴的D型轴结构，这种轴型设计可以避免传动轮安装后出现打滑空转的问题，不需要额外做键槽加工就能传递额定扭矩，对于小扭矩传动场景来说足够可靠。电机壳体采用分段式的圆柱结构，每一段壳体分别对应驱动磁钢腔、多级减速齿轮腔、输出端轴承位，这种分段式的壳体设计既方便生产环节的装配调试，也能在后期维护时快速拆解检查齿轮磨损情况，壳体端面预留了两个对称的安装定位孔，可以通过M2或者M2.5的螺丝直接固定在设备的安装立板上，不需要额外设计复杂的电机固定支架，能大幅简化安装端的结构设计工作量。

从设计思路层面来说，这类微型减速电机在做三维结构建模时，首先要确定的是整体外径的统一尺寸，25mm的外径边界是这类电机的核心安装约束，所有内部的磁钢尺寸、齿轮模数、轴承外径都要在这个直径范围内做排布，既要保证减速比能达到常用的1:30到1:100区间，也要保证内部齿轮的齿面强度能满足额定扭矩下的使用寿命要求，不会因为尺寸压缩导致齿轮过早打齿磨损。输出轴的伸出长度也做了标准化的设计，刚好能匹配常用的小型同步轮、联轴器的安装深度，不会因为轴伸过长导致安装后出现悬臂过长的挠度问题，也不会因为轴伸过短导致传动件无法可靠固定。壳体的分段接缝位置都做了止口定位设计，装配时可以保证各段壳体的同轴度，避免因为同轴度误差导致内部齿轮啮合出现偏载，运行时产生额外的噪音和振动。

在外形尺寸与安装边界方面，这款电机整体为同轴圆柱结构，最大外径严格控制在25mm，安装时只需要在安装板上预留对应直径的过孔或者定位沉台，再匹配两个安装螺丝孔的孔位即可完成固定，不需要在径向预留额外的避让空间，对于径向空间紧张的安装场景非常友好。输出轴的中心与电机壳体中心完全重合，做传动对中时只需要对齐壳体中心就能保证输出轴的同轴度，减少了对中调试的工作量。电机的尾部没有凸起的结构，整个外轮廓除了输出轴之外都是等直径的圆柱面，在做嵌入式安装时，可以直接将电机壳体插入对应尺寸的安装套筒内，进一步提升安装的稳固性，这种设计在一些需要做密封处理的小型设备里非常实用，只需要在壳体与安装套筒之间加一个O型密封圈就能实现基础的防尘防水效果。

在实际选型匹配时，结构工程师可以直接基于这个三维模型做安装位的干涉检查，不需要反复对照二维样本尺寸核对空间避让，模型里已经还原了输出轴的D型切边尺寸、安装孔的位置与深度、壳体各段的直径与长度参数，在做装配设计时可以直接调用模型完成整体装配，提前排查安装时可能出现的空间干涉问题，比如输出轴与周边结构件的距离、电机尾部与设备壳体的间隙、安装螺丝的预留操作空间等，这些细节如果只靠二维尺寸计算很容易出现疏漏，直接调用准确的三维模型就能大幅减少设计阶段的错误率，缩短样机调试的周期。这类小尺寸减速电机的运行噪音控制也是设计时的重点，模型对应的结构里，减速齿轮采用的是小模数精密齿轮，配合两端的含油轴承支撑，在额定转速下运行的振动很小，适合用在对噪音有要求的家用小型智能设备里，不会因为电机运行噪音过大影响产品的使用体验。
