漫反射式红外光电感应检测元件结构

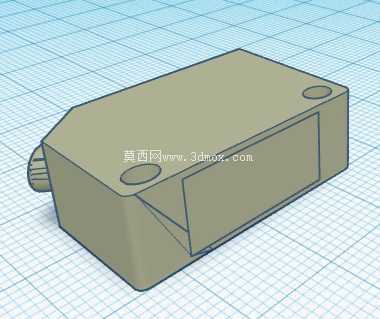

　　在自动化产线的物料到位检测、输送线的工件计数、小型设备的位置触发场景里，漫反射红外传感器是无需额外配合反射板的常用检测元件，这款FS-80NK的结构设计完全贴合现场安装的实际需求，从壳体的防护结构到安装定位的细节，都考虑了工业现场的复杂工况。先从安装边界说起，这款传感器采用方型壳体设计，壳体边角做了圆弧过渡处理，避免安装时尖锐边角划伤操作人员或者线缆，壳体两侧预留的两个圆形沉孔是安装固定位，适配M3规格的固定螺丝，安装孔的中心距经过标准化设计，能兼容市面上多数通用的传感器安装支架，不需要单独定制安装件，不管是直接锁在设备的铝型材框架上，还是搭配L型支架调整检测角度，都能快速完成固定，不会出现孔位对不上需要二次打孔的情况。从功能特性来看，漫反射的检测原理决定了它不需要在检测面的对侧安装反射板，只要被测物体进入检测范围，传感器自身发射的红外光经物体表面反射回接收端，就能触发输出信号，这种设计在空间狭窄、无法布置对侧安装位的场景里优势非常明显，比如小型装配工位的零件到位检测，输送线边缘的工件存在判断，甚至是门禁设备的人体靠近触发，都能适用。壳体前端的感应窗口做了内凹设计，比壳体平面低1mm左右，这个细节是为了避免现场安装或者设备运行过程中，飞溅的切屑、灰尘直接摩擦刮花感应镜片，同时内凹的结构也能减少环境杂散光直接射入接收端，降低强光环境下的误触发概率。

　　壳体侧面伸出的线缆接头处做了锥形的应力释放结构，线缆弯折的时候，应力会分散在锥形过渡段，不会集中在线缆和壳体的连接位置，避免设备长期运行中线缆反复弯折导致的线芯断裂，这个细节在移动工位的传感器安装场景里尤其重要，比如往复移动的滑台上安装的检测元件，线缆会随滑台反复弯折，没有应力释放结构的传感器往往用不了几个月就会出现线缆内部断线的问题。再看设计思路，整个壳体采用上下扣合的装配结构，没有外露的螺丝，一方面是提升壳体的防护等级，能阻挡日常的灰尘、溅水进入壳体内部，另一方面装配的时候不需要额外打螺丝固定，生产组装效率更高，壳体表面做了哑光的磨砂处理，不会反射环境里的杂光，避免壳体自身的反光干扰红外检测的精度。

　　检测端的光学元件布局在壳体前端的居中位置，发射管和接收管的间距经过调校，能保证检测范围内的反射光接收效率，同时避免近距离的盲区过大，对于不同颜色、不同表面粗糙度的被测物体，检测距离的偏差控制在合理范围内，比如检测黑色哑光工件的时候，检测距离会比检测白色光亮工件稍短，但在常规的工业检测场景里，这个偏差不会影响正常的触发判断，选型的时候只要根据被测物体的实际反射率预留足够的距离余量即可。从实际使用的角度来说，这种方型漫反射传感器比圆柱型的传感器调整角度更方便，方型的壳体在安装支架上固定的时候，不会出现转动偏移的问题，检测方向一旦调整到位，拧紧固定螺丝之后就不会因为设备运行的震动出现角度偏移，不需要定期重新校准检测位置。

　　壳体的厚度设计也考虑了狭小空间的安装需求，整体厚度控制在20mm以内，即使是安装在设备的狭窄缝隙里，比如两个输送辊道的间隙位置，或者小型机械臂的末端执行器上，都不会和周边的结构件产生干涉。另外，壳体尾部的线缆出线方向是沿壳体长度方向直出，不是侧出或者弯出，安装的时候线缆可以顺着安装支架走线，不会因为出线方向的问题导致线缆弯折半径过小，影响线缆的使用寿命。在实际选型应用的时候，需要注意安装位置要避开强红外辐射的热源，比如焊接工位的弧光、加热设备的热辐射，这些红外信号会干扰传感器的接收判断，导致误触发，同时安装面要尽量平整，避免壳体安装之后出现翘曲，导致检测方向和预期方向出现偏差。这款传感器的结构设计没有多余的冗余结构，所有的细节都是围绕工业现场的实际安装、使用需求来做的，不管是固定孔位的标准化，还是线缆的应力释放，亦或是感应窗口的防护设计，都是从长期现场使用的痛点出发，没有为了外观的花哨做多余的造型，完全是功能导向的结构设计，对于做设备结构设计、自动化改造的工程师来说，这种标准化尺寸的传感器在三维建模的时候，可以直接调用模型完成布局，不需要自己重新测绘建模，能节省不少设计阶段的时间，在装配验证的时候也能提前确认安装空间是否足够，检测方向是否会被周边结构遮挡，避免后期加工装配的时候出现干涉问题。
