直流电机转速调节用脉宽调制控制器

　　在小型自动化设备、桌面级实验装置、DIY创客项目以及小型直流传动系统的搭建过程中，直流电机的转速精准调节是十分常见的工程需求，这款脉宽调制控制器就是针对这类场景设计的即用型功能组件，可直接集成到各类需要直流电机调速的系统中，无需使用者从零搭建驱动与调速电路，能够大幅缩短原型开发的周期。从实际功能来看，该控制器基于脉宽调制原理工作，通过快速通断供电回路调整输出电压的占空比，以此实现直流电机两端平均电压的连续调节，相较于传统的串联电阻调速方式，这种调速方案的能量损耗更低，电机运行时的发热更小，低速工况下的扭矩输出表现也更稳定，不会出现串联电阻调速时低速扭矩大幅衰减的问题。

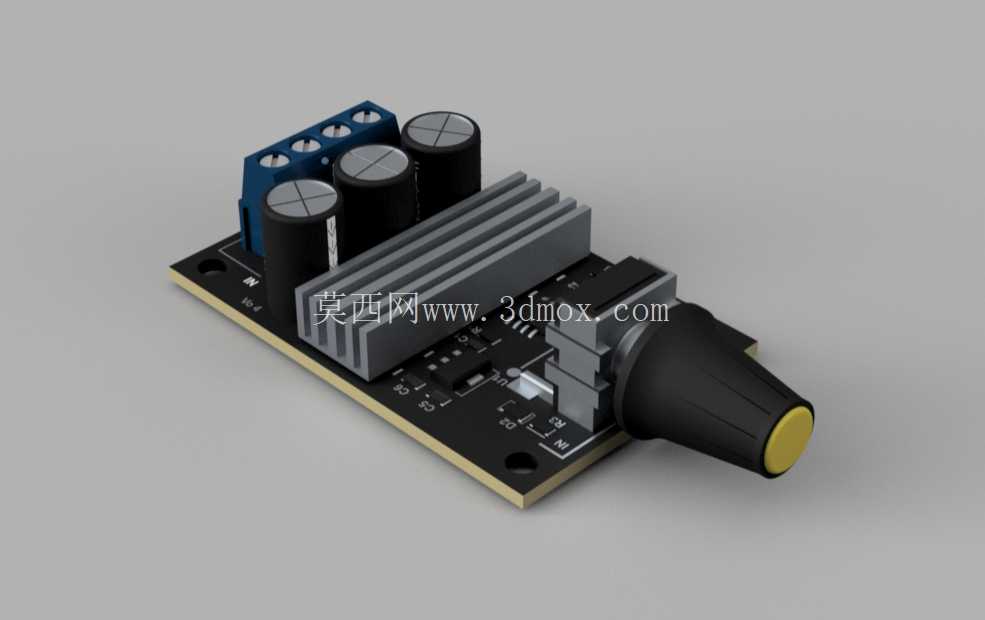

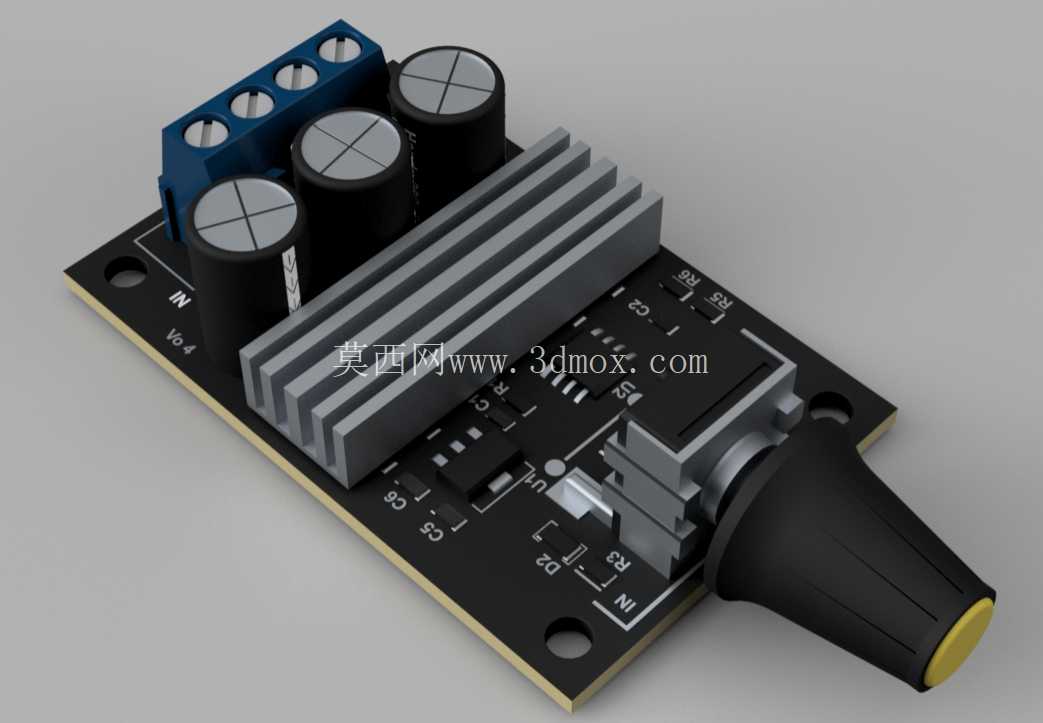

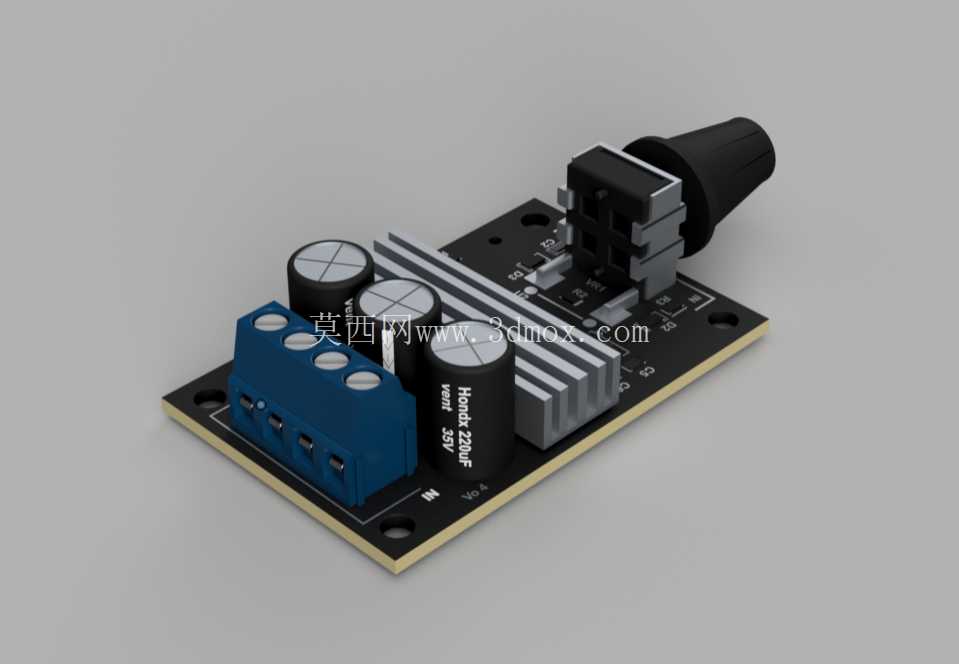

　　从结构设计层面来看，整个控制器采用单块PCB作为承载基体，所有功能元件都集成在这块基板上，输入端设置了大电流接线端子，方便用户直接连接直流供电电源，输出端同样采用螺钉式接线端子，可直接对接直流电机的供电引线，无需额外焊接转接，现场接线与后期维护都十分便捷。板载的多颗电解电容主要承担电源滤波作用，能够吸收供电回路中的尖峰电压，抑制电机启停与调速过程中产生的反向电动势对控制回路的干扰，提升整个调速系统运行的稳定性；板上布置的铝制散热片直接贴合在功率开关元件表面，能够将功率器件工作时产生的热量快速导出散发，保证控制器在长时间满负载运行时不会因为过热出现性能衰减或者元件损坏。

　　控制端采用旋转电位器作为调速输入元件，用户通过旋转电位器旋钮即可连续调整输出PWM信号的占空比，实现电机转速从最低到最高的平滑调节，旋钮的阻尼手感适中，调整转速时可以做到精准的转速微调，不会出现转速跳变的情况。在安装边界方面，这款控制器的PCB板采用规则矩形设计，板上预留了多个标准安装孔位，用户可以通过铜柱或者螺钉直接将模块固定在设备的安装平面上，安装孔的位置避开了板上的高元件，安装时不会出现元件与安装面干涉的问题；模块的整体高度主要由散热片、电解电容以及电位器旋钮决定，在进行设备内部结构布局时，需要预留足够的垂直安装空间，同时要注意接线端子的接线方向，预留出接线操作的手部操作空间，避免后期接线时出现操作空间不足的问题。

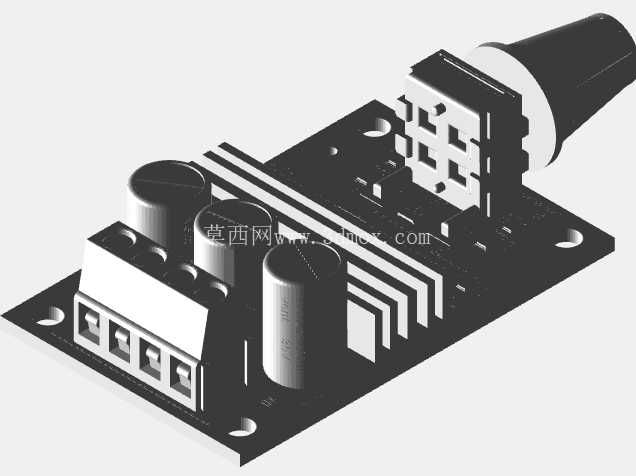

　　从实际应用场景来看，这款控制器可以适配小功率直流有刷电机的调速需求，常见的应用场景包括小型传送带的转速调节、桌面级台钻的转速控制、智能小车的驱动调速、小型水泵的流量调节、DIY打磨工具的转速控制等，在这些场景中，使用者只需要完成电源、电机与控制器的接线，即可快速实现电机的无级调速功能，不需要额外编写控制程序或者设计复杂的驱动电路。在进行三维结构设计时，这款模型完整还原了板上所有元件的外形特征与安装位置，包括接线端子的螺钉槽位、电解电容的极性标识位置、散热片的鳍片结构、电位器旋钮的防滑纹理、PCB板上的安装孔位等细节，在进行设备整体装配设计时，可以直接将该模型导入装配体中，进行安装位置的布局、干涉检查以及接线空间的校核，能够有效避免实际加工装配时出现元件干涉、安装空间不足的问题。需要注意的是，在集成该控制器到设备内部时，要尽量将其布置在通风条件较好的位置，避免将散热片紧贴其他发热元件，保证散热风道的通畅，同时功率回路的接线要根据实际负载电流选择合适线径的导线，接线端子的螺钉要拧紧，避免大电流工况下因为接触电阻过大出现接线端子发热的问题。
