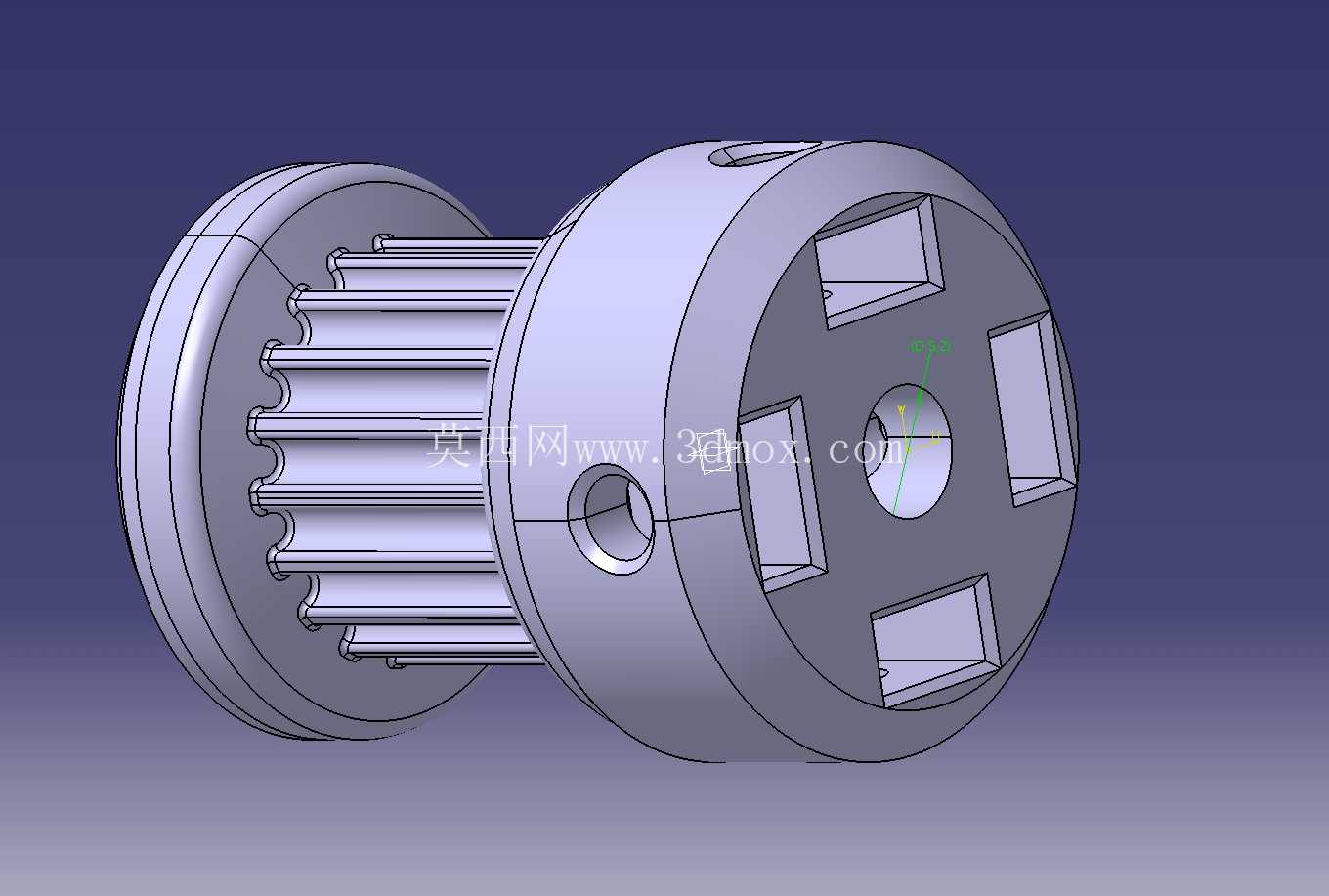

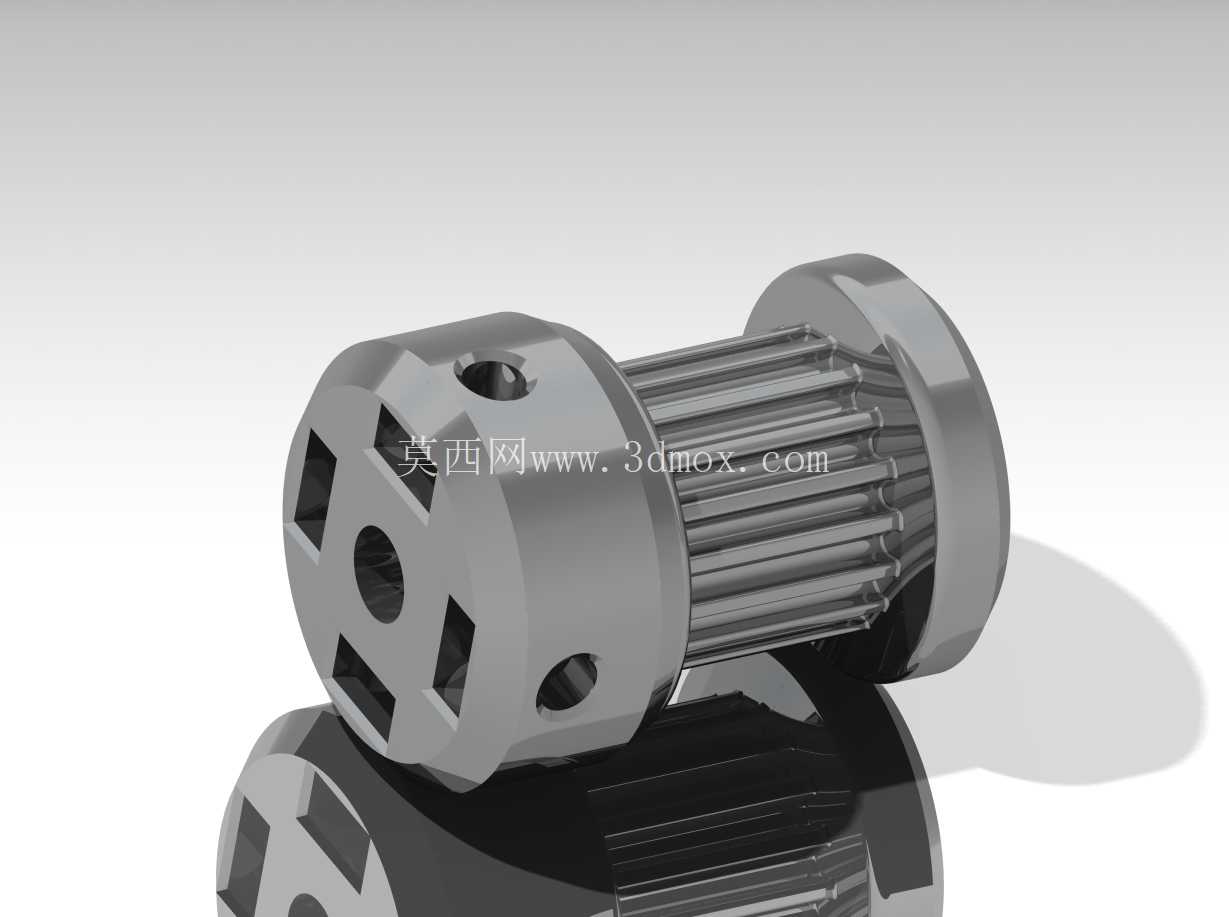

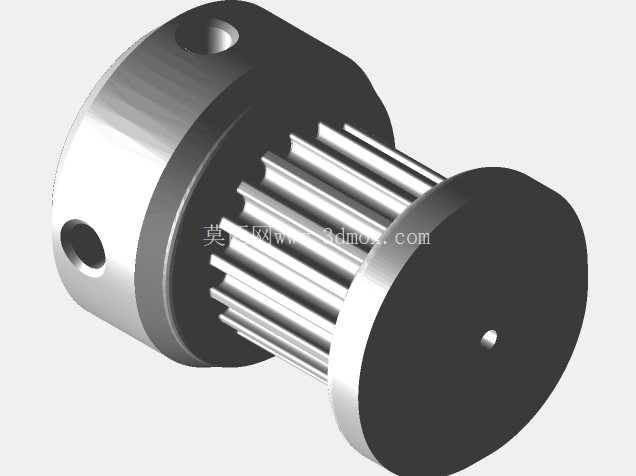

18齿HTD3M同步传动皮带轮结构

　　在轻载精密传动场景中，同步带轮的选型与结构设计直接决定了传动系统的精度、噪音水平与使用寿命，这款18齿HTD3M规格的同步皮带轮，正是针对小空间、定比传动需求开发的传动构件。日常做小型自动化模组、桌面级设备传动结构设计时，经常会遇到安装空间局促、传动中心距受限的情况，比如小型输送线的驱动端、检测设备的进给传动、3D打印类设备的轴间动力传递，这类场景不需要太大的传动扭矩，但对传动比的准确性、运转的平稳性有明确要求，不能出现打滑、跳齿的问题，同时还要兼顾安装的便捷性与后期维护的便利性。这款带轮的齿形完全匹配HTD3M圆弧齿同步带的齿廓参数，18齿的齿数设计在3M节距规格下，既不会因为齿数过少导致带轮包角处的带体弯折应力过大，也不会因为齿数过多造成带轮径向尺寸占用过多安装空间，适配的中心圆直径为5.2mm，对应的安装轴径可以覆盖常见的小型电机输出轴、传动轴尺寸，安装端设计有径向顶丝孔，装配时可以通过顶丝直接锁紧在传动轴上，不需要额外加工键槽，大幅降低了配套轴的加工难度，也能满足小扭矩场景下的周向固定需求，不会出现运转时带轮与轴相对打滑的问题。

　　从结构设计逻辑来看，这款带轮采用了一体式的凸台挡边结构，两端的挡边直径略大于带轮齿顶圆直径，能够在同步带运转过程中起到限位作用，避免带体在高速往复运动或者启停冲击时出现跑偏、掉带的问题，不需要额外加装带轮挡圈，减少了装配时的零件数量与安装工序。带轮的齿面加工精度直接影响传动噪音与带体寿命，这款带轮的齿槽轮廓完全贴合HTD3M带的齿形曲线，啮合过程中齿与带的接触是渐进式的面接触，而非梯形齿的线接触，能够有效降低啮合时的冲击与噪音，同时减少带齿的磨损，延长同步带的更换周期。在实际选型适配时，需要注意安装边界的尺寸匹配：带轮的总长度、齿部宽度要对应所选同步带的宽度，预留0.5-1mm的侧向间隙，避免带体侧面与挡边持续摩擦造成带体磨损；安装时要保证两带轮的端面平行度，偏差控制在允许范围内，否则会导致带体受力不均，出现单边磨损、传动噪音增大的问题。顶丝锁紧的固定方式更适合扭矩不超过1N·m的轻载场景，如果是冲击载荷较大、正反转切换频繁的工况，还可以在轴上加工对应的平位，提升锁紧的可靠性。

　　这类小规格同步带轮在桌面自动化设备、小型检测仪器、消费电子类生产治具中应用非常广泛，相比齿轮传动，它不需要润滑，维护成本更低，传动中心距的适配范围更灵活，不会像齿轮传动那样对中心距公差要求严苛；相比平带传动，它的传动比准确，不会出现打滑丢转的问题，能够保证传动末端的位置精度。在做三维建模时，这类带轮的建模重点在于齿形轮廓的准确绘制，要严格按照HTD3M的齿形参数生成齿槽曲线，不能用近似圆弧代替标准齿廓，否则会导致实际加工出来的带轮与同步带啮合不良，出现跳齿、噪音大的问题；同时挡边的倒角、顶丝孔的位置也要符合实际加工工艺要求，顶丝孔的位置要避开齿根部位，避免削弱带轮的结构强度，导致运转时出现轮毂开裂的问题。

　　很多新手工程师在选型小规格同步轮时，容易忽略带轮的最小齿数限制，3M同步带的最小推荐齿数是15齿，这款18齿的设计刚好处于合理区间，既保证了带体的弯曲寿命，也控制了带轮的整体尺寸，在安装空间有限的场景下，不需要额外加大中心距就能完成传动布局。另外带轮的轮毂长度设计也经过了优化，足够的轮毂与轴的配合长度能够保证带轮安装后的垂直度，避免出现带轮偏摆的问题，配合长度过短会导致带轮锁紧后出现倾斜，进而造成带体跑偏、磨损加快。在表面处理方面，这类小带轮一般采用阳极氧化或者镀镍处理，既可以提升表面硬度，减少齿面磨损，也能起到防锈的作用，适应不同的车间工作环境，即使在有一定湿度的工况下也不会轻易生锈，影响传动精度。
