间歇传动用槽轮式日内瓦机构结构设计

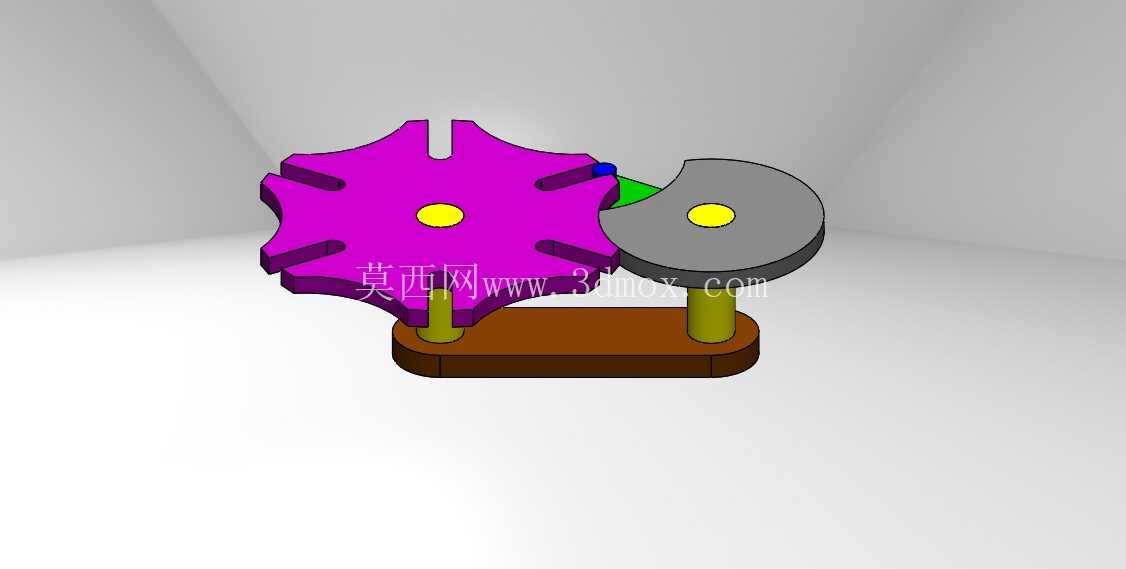

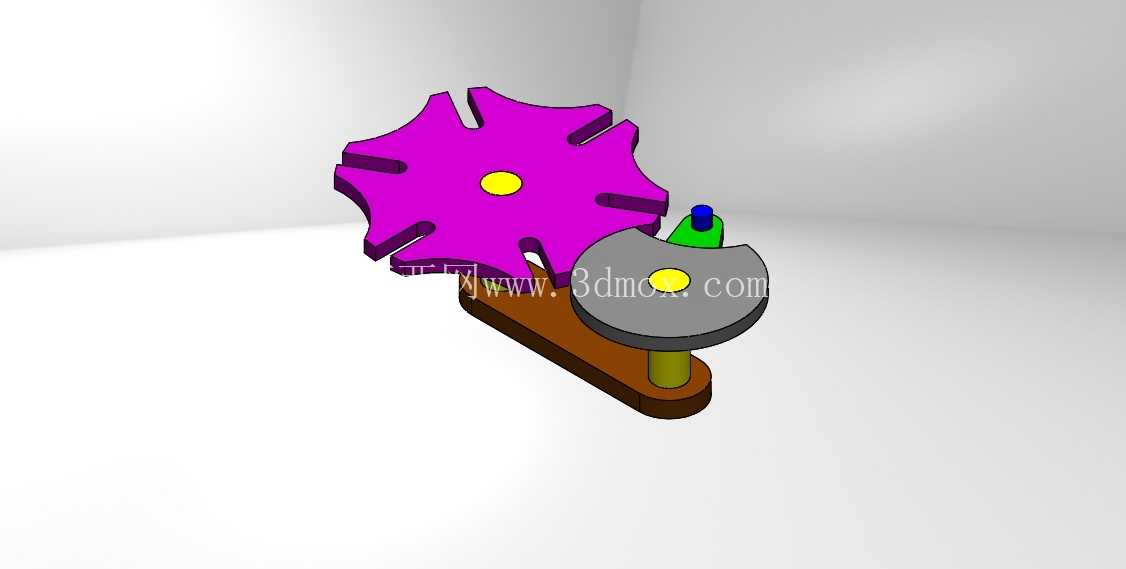

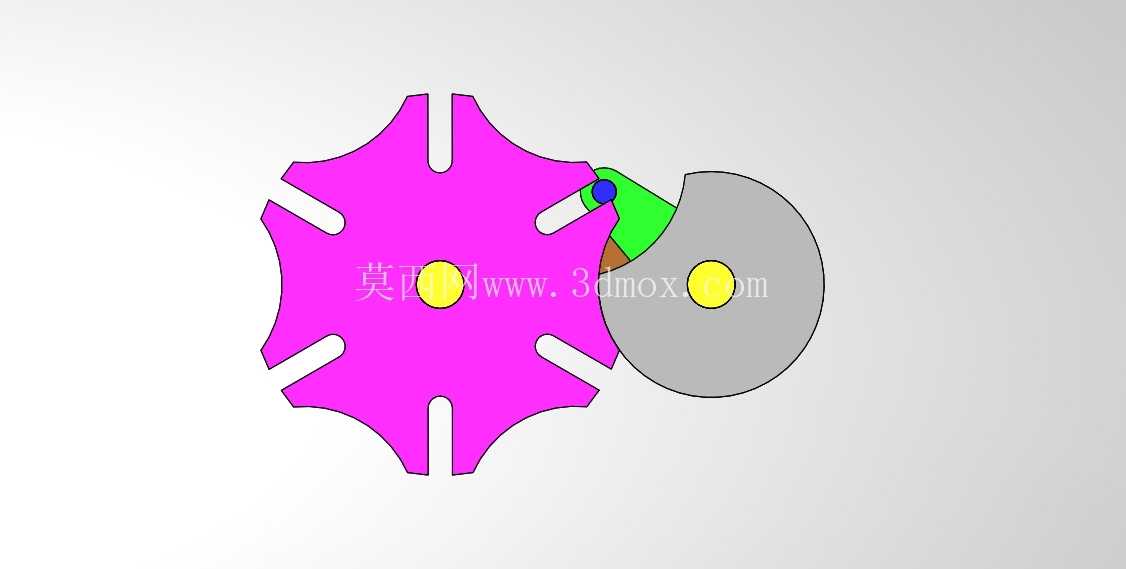

　　在自动化产线的间歇进给工位、多工位回转工作台、电影胶片牵引机构这类需要实现周期性间歇转位的场景里，日内瓦机构也就是槽轮机构，是结构最简单、可靠性最高的间歇传动方案之一，相比凸轮分度器成本更低，相比棘轮机构传动平稳性更好，冲击载荷更小，非常适合中低速、分度精度要求适中的间歇传动场合。这套日内瓦机构采用最经典的外啮合单销布局，核心构件包含带径向槽的六槽槽轮、带圆柱驱动销的主动拨盘、安装基座以及定位锁紧弧段几个部分。从结构设计逻辑来看，主动拨盘做连续匀速回转，当拨盘上的圆柱销进入槽轮的径向开口槽时，会推动槽轮转过固定的60度分度角，当圆柱销脱离径向槽之后，拨盘上的同心锁紧弧段会刚好嵌入槽轮的外圆弧凹面，把槽轮牢牢锁止在固定位置，直到驱动销再次进入下一个径向槽，才会触发下一次分度动作，整个过程不需要额外的锁紧定位结构，依靠自身型面配合就能实现转位与锁止的自动切换，零件数量少，装配调试难度低。

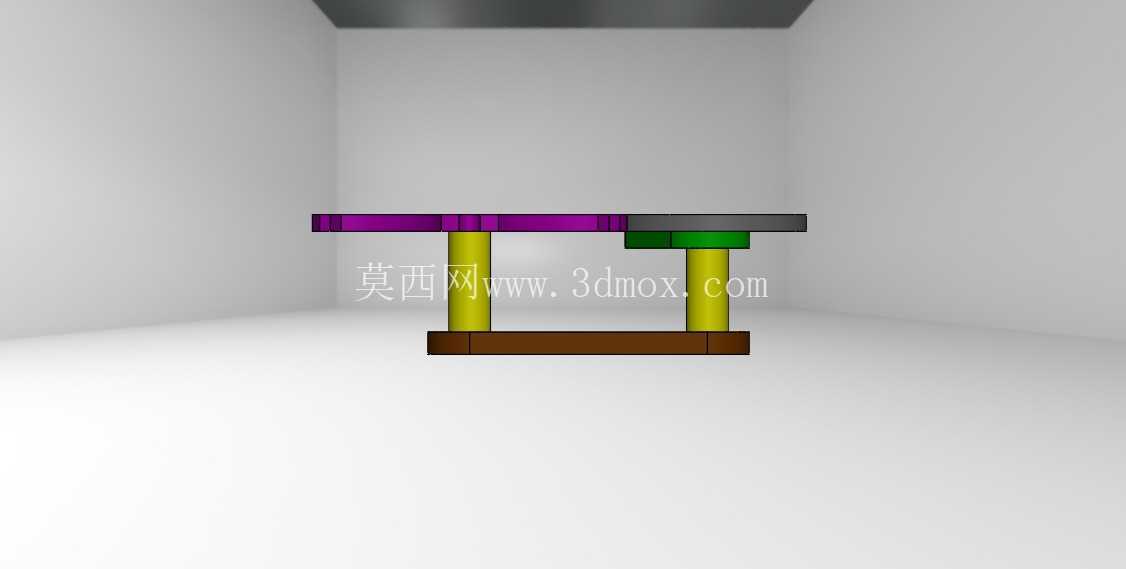

　　从安装边界来看，这套机构的整体安装基准为底部的L型安装基座，基座上预留了两个构件的安装轴孔，主动轴与从动轴的中心距按照槽轮分度角参数做了严格匹配，保证驱动销进入和脱离槽轮槽的时候没有刚性冲击，槽轮的径向槽做了端部圆弧过渡，避免驱动销切入切出的时候出现卡滞或者应力集中。主动拨盘上的驱动销采用可拆卸式的圆柱销结构，磨损后可以单独更换，不需要更换整个拨盘零件，降低后期维护成本。槽轮的六个径向槽均匀分布，每次分度的转角误差完全由零件加工精度决定，不需要额外的分度补偿结构，在常规的自动化装配工位、文具类产品的多工位转台、包装机械的间歇送料工位上，这种结构的分度精度完全可以满足使用要求，而且传动过程中没有往复构件，运转噪音比棘轮机构低很多。

　　设计过程中需要重点关注几个核心参数的匹配：首先是驱动销的回转半径与槽轮中心距的匹配，必须保证驱动销进入槽轮槽的时候，运动方向刚好和槽的径向方向重合，避免出现附加的侧向力导致槽轮磨损加快；其次是锁紧弧段的配合间隙，间隙过大会导致锁止阶段槽轮出现窜动，间隙过小会导致锁紧弧面出现磨损卡滞，一般按照IT7级精度做间隙配合即可；另外槽轮的槽口位置需要做微小的倒角处理，避免驱动销切入的时候出现尖角刮擦，延长零件使用寿命。

　　从实际使用场景来看，这种单销外啮合日内瓦机构的动停比是固定的，也就是主动轴每转一圈，槽轮完成一次分度动作，转动时间和静止时间的比例由槽数和拨盘销数决定，六槽单销结构的动停比大概在1:5左右，也就是大部分时间槽轮处于锁止静止状态，刚好匹配大部分需要长时间停留完成加工、装配动作的工位需求，如果需要调整动停比，也可以通过增加拨盘上的驱动销数量、改变槽轮槽数来实现，但单销六槽的结构是加工难度最低、运行最平稳的经典构型，也是工业场景里应用最广泛的日内瓦机构构型。这套结构的所有运动构件都做了等强度设计，槽轮的轮辐厚度按照传递的额定扭矩做了匹配，驱动销的直径按照接触应力做了校核，避免长期运转出现销子变形或者槽面压溃的问题，安装轴的伸出长度预留了带轮或者齿轮的安装空间，可以直接和驱动电机的输出端通过同步带或者齿轮连接，不需要额外设计传动转接结构，整体结构紧凑，占用安装空间小，非常适合集成在小型自动化设备的内部作为间歇分度单元使用。
