Arduino Nicla Vision适配3D打印防护外壳

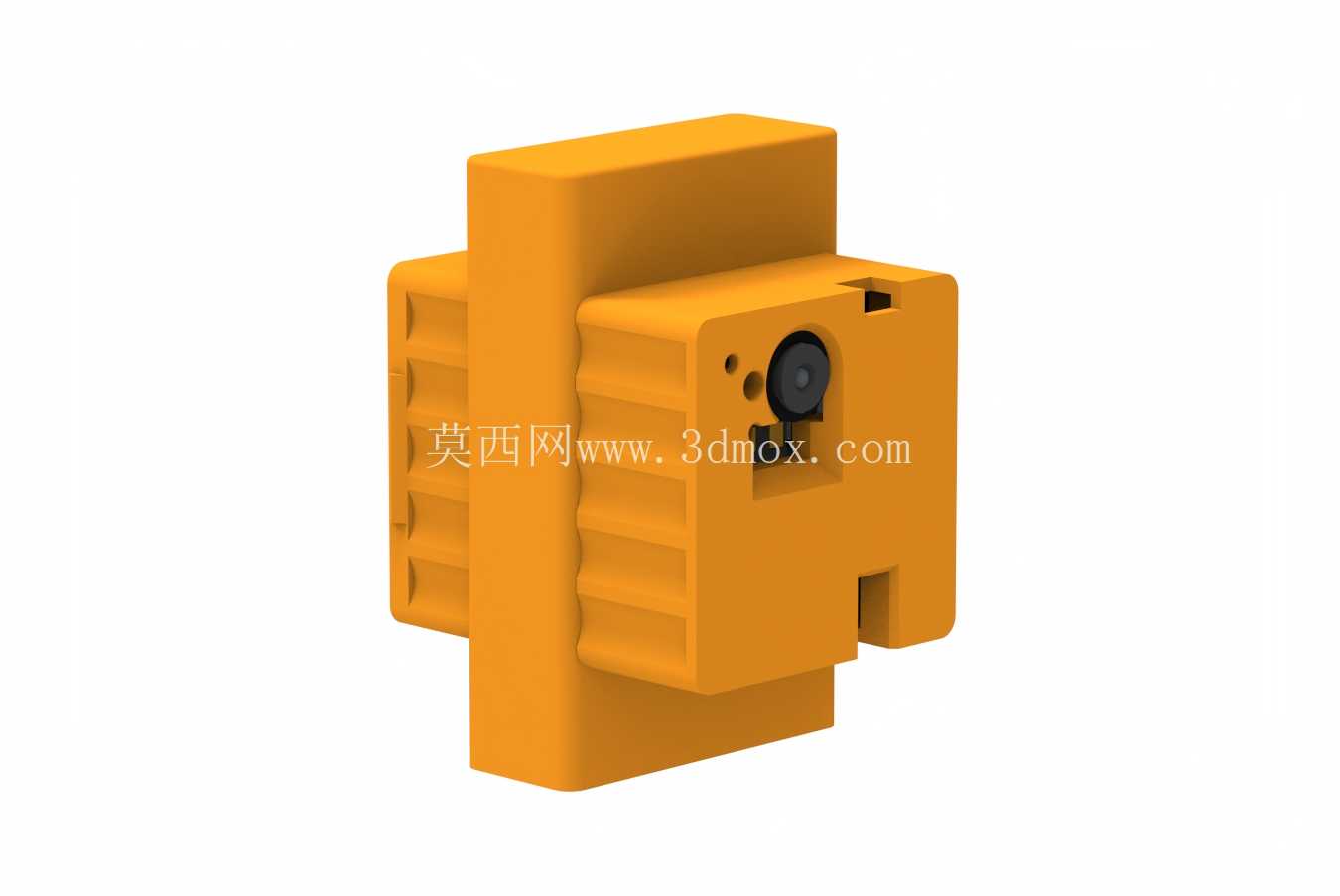

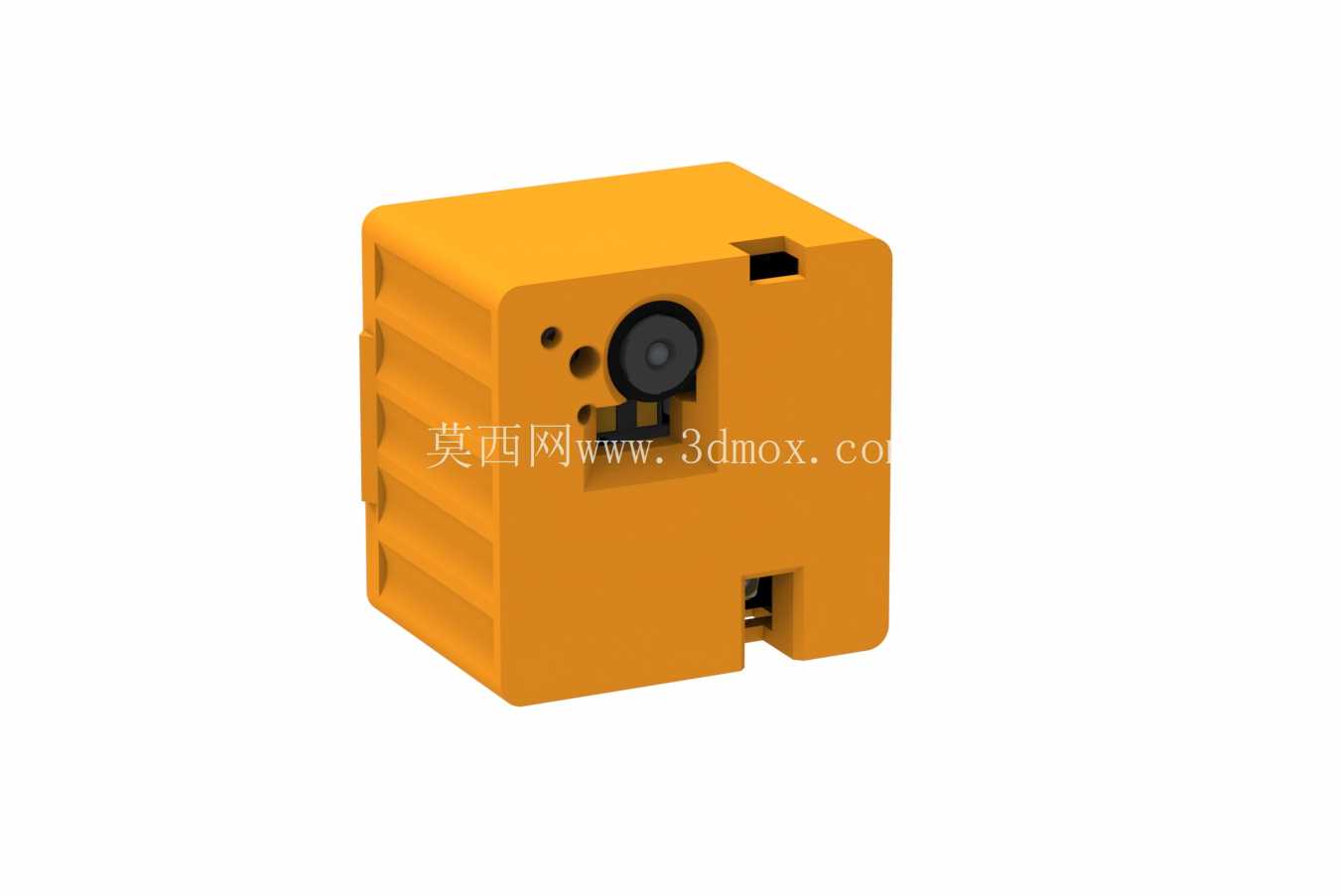

这款适配Arduino Nicla Vision视觉模块的防护外壳，在嵌入式视觉项目的落地场景中解决了裸板防护、安装适配、供电扩展三类核心痛点。日常做机器视觉小项目时，裸板直接部署很容易被现场的线材剐蹭、粉尘堆积损坏接口，摄像头镜头也容易被磕碰刮花，这款外壳做了全包裹式的结构设计，仅在对应接口、镜头的位置做了精准的避让开孔，安装后所有外接接口都能正常插拔，镜头位置的开孔刚好贴合镜头外圈，既不会遮挡成像视野，也能给镜头边缘提供物理防护，避免日常调试、移动过程中的意外刮擦。

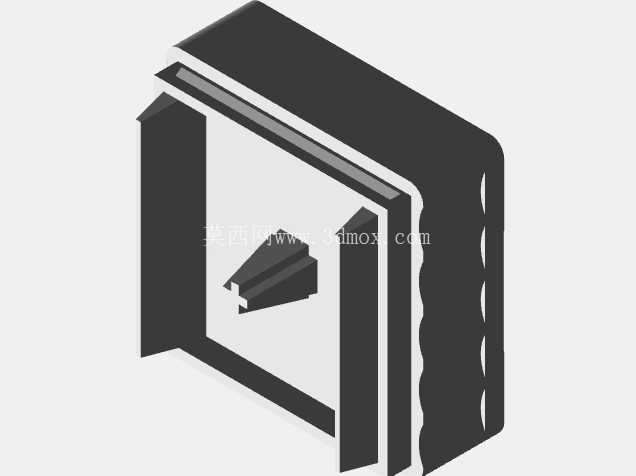

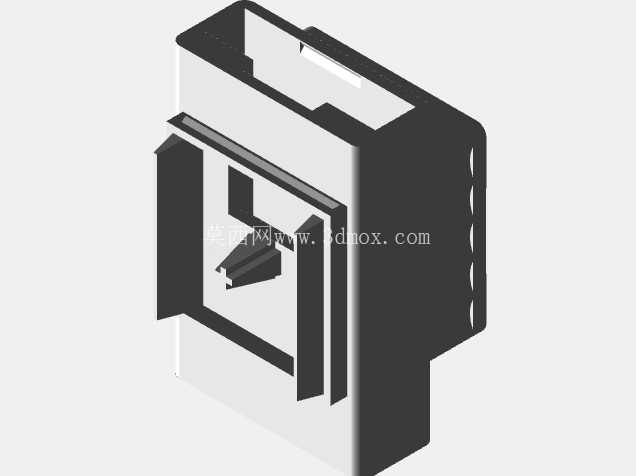

结构设计上优先考虑了无工具快装的需求，上盖和底座采用卡扣式配合，不需要额外螺丝就能完成组装，拆开上盖就能直接放入Nicla Vision板卡，对位后扣合即可完成板卡固定，不需要额外的固定柱或者扎带辅助，板卡被上下壳的限位筋牢牢固定在腔体内部，常规的移动、振动场景下不会出现板卡移位、接口错位的问题。外壳背部预留了标准1/4-20六角螺母的压入位，压入螺母后可以直接把整个视觉模块安装在常规相机三脚架、可调支架上，不需要额外做转接件，调试视觉角度的时候可以直接利用三脚架的调节结构快速调整俯仰、旋转角度，适配不同的拍摄视野需求。

考虑到嵌入式视觉项目经常遇到现场布线不便、需要临时离线运行的场景，外壳专门在摄像头后方的腔体预留了独立电池仓，电池仓的最大容纳尺寸为6mm×25mm×36mm，可以兼容多款常见的薄型锂电池，安装电池后不需要外接供电就能让模块独立运行，电池仓的位置避开了板卡上的发热元件，不会因为电池遮挡影响板卡散热，同时电池仓和板卡腔体之间做了限位筋分隔，避免电池晃动剐蹭板卡上的贴片元件。除了三脚架安装位，外壳背部还设计了标准乐高积木安装孔，可以直接和乐高结构件拼接，方便在教学演示、原型验证项目中快速搭建固定结构，不需要额外打孔或者做粘接固定，调整安装位置的时候只需要拆分积木就能重新对位，非常适合快速迭代的原型开发场景。

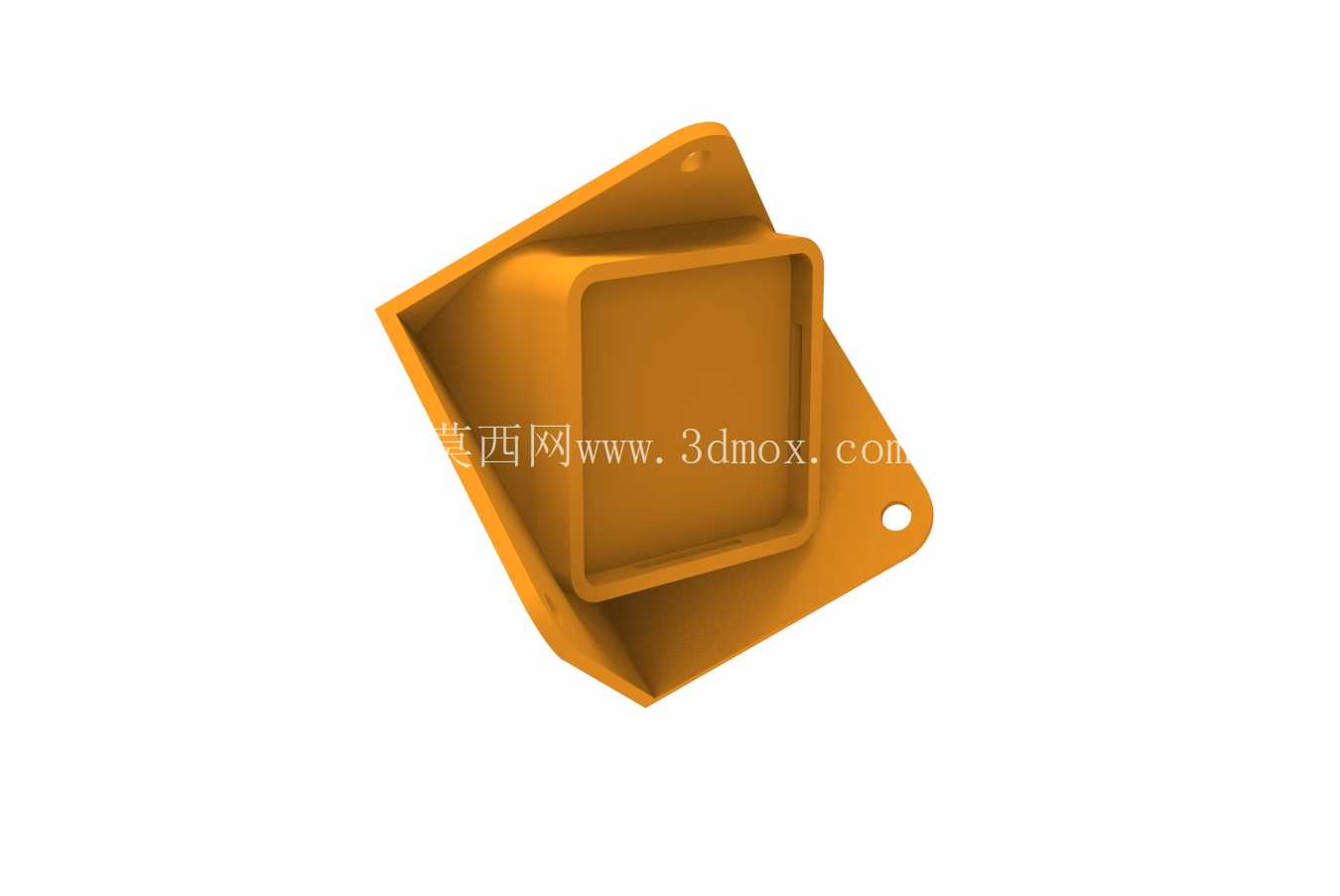

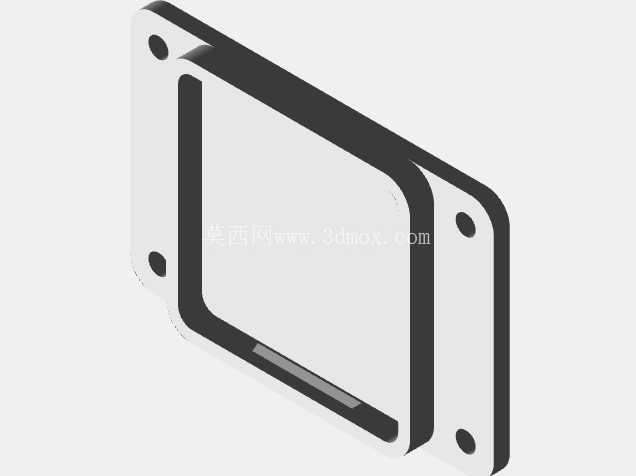

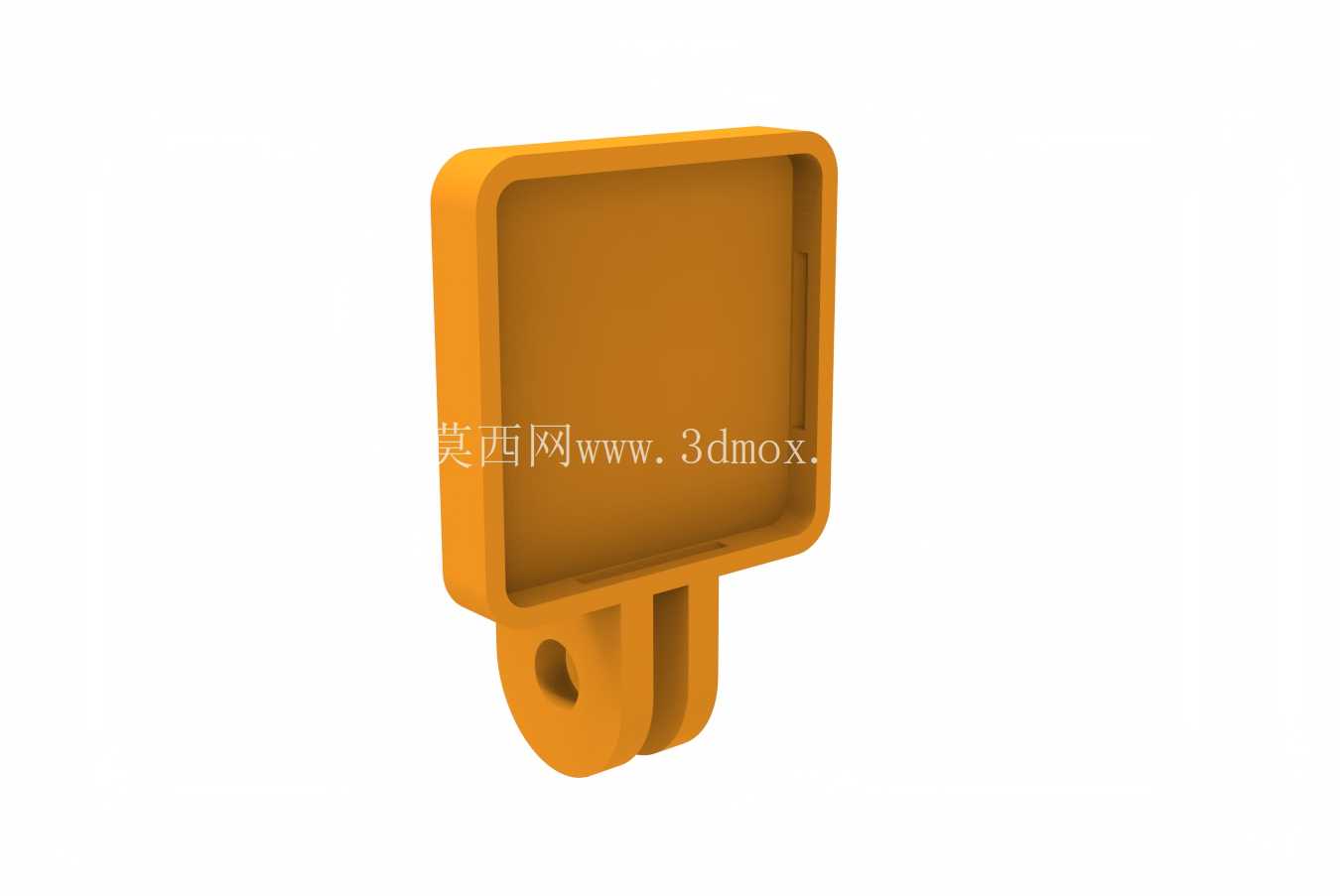

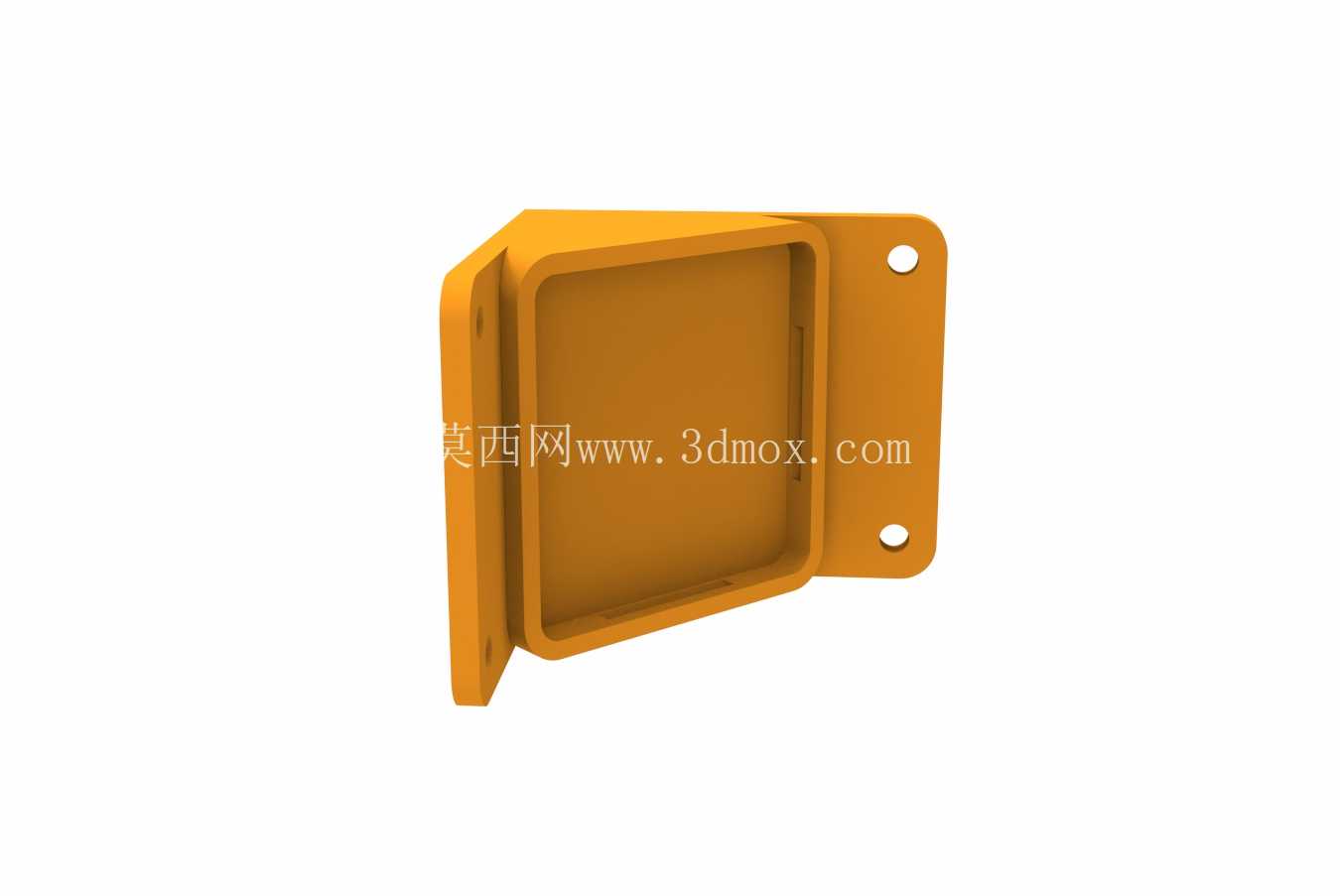

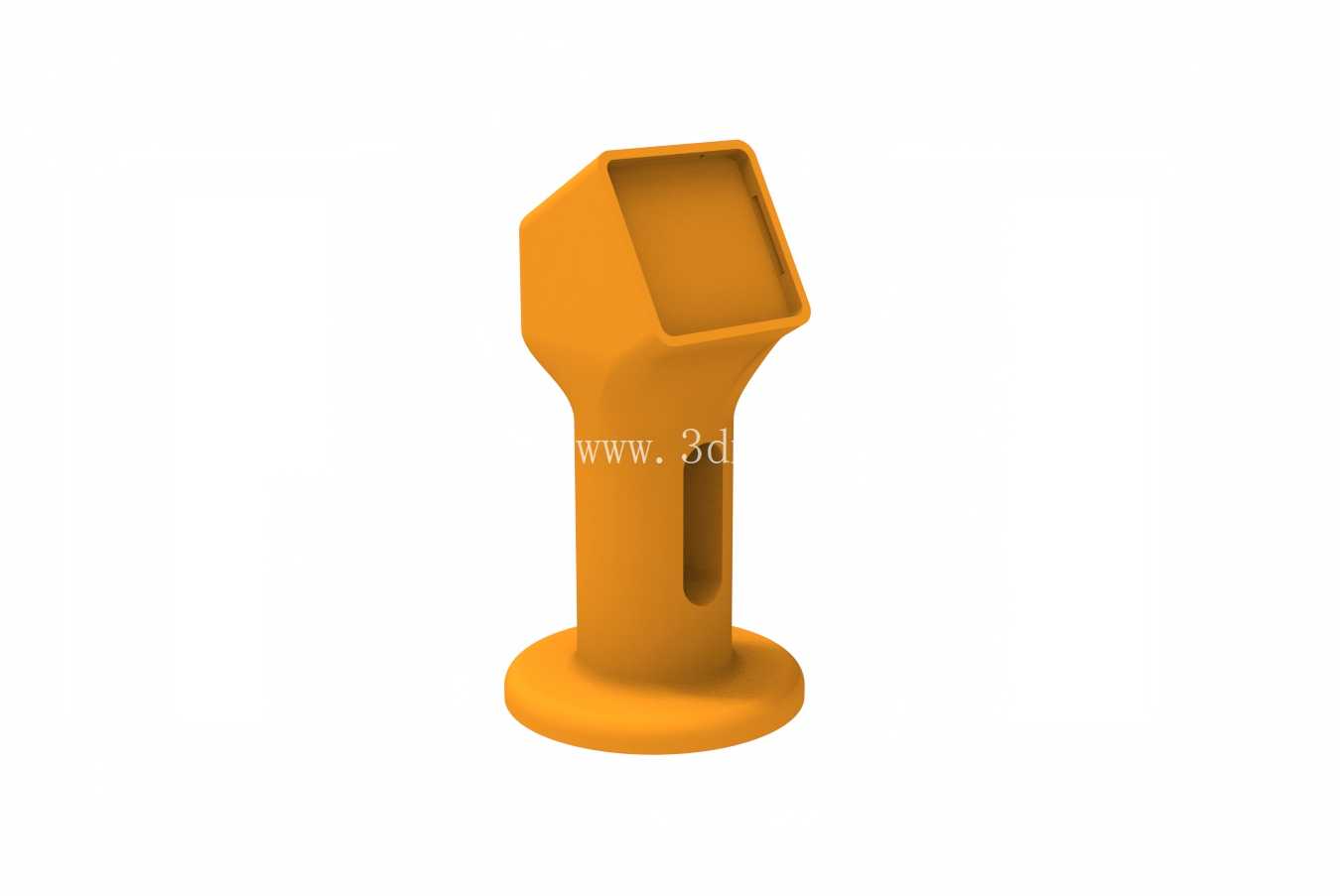

配套的安装附件包含卡扣式壁挂支架、斜角壁挂支架和GoPro适配器，不同支架可以适配不同的安装场景：壁挂支架可以把模块固定在墙面、设备立面做固定点位的视觉检测，斜角支架可以让镜头保持预设的倾斜角度，适配需要斜向拍摄的检测工位，GoPro适配器则可以兼容市面上所有GoPro接口的固定配件，比如头戴支架、管夹支架、磁吸支架等，大幅拓展了模块的安装适配范围。整个外壳的壁厚做了均匀化设计，适配FDM3D打印的工艺要求，打印过程中不会出现壁厚突变导致的翘曲、变形问题，所有卡扣位置都做了圆角过渡，反复拆装也不容易出现卡扣断裂的情况，外表面没有多余的凸起结构，日常清理的时候只需要擦拭表面即可，不容易积灰。

在安装边界的设计上，所有接口开孔的位置都比实际接口尺寸大0.2mm的装配余量，即使3D打印过程中出现轻微的尺寸收缩，也不会出现接口被挡住、插头插不到位的问题，镜头位置的开孔做了下沉式设计，镜头表面比外壳外表面低0.5mm，即使外壳正面朝下放在桌面上，镜头也不会直接接触桌面，避免镜头被桌面的硬质颗粒刮花。外壳侧面的散热位置做了多道横向的散热槽，既可以保证板卡运行时的热量能够及时散出，也不会因为开孔过大让大颗粒的粉尘、杂物进入外壳内部，平衡了防护性能和散热需求。做户外临时部署的时候，这款外壳可以抵御日常的溅水、扬尘，不需要额外做防护包裹就能短时间在户外环境使用，比裸板部署的环境适应能力强很多。
