可3D打印树莓派4防护外壳与安装支架

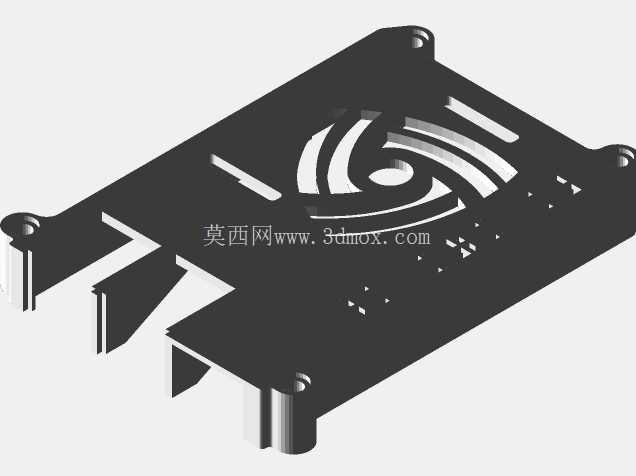

　　在嵌入式开发、小型智能硬件搭建的场景中，树莓派4作为核心主控板的应用占比逐年提升，从桌面级小型服务器、智能家居控制中枢，到工业现场的边缘数据采集节点、教学实验的开发载体，裸露的电路板始终面临磕碰损伤、积灰短路、安装固定不便的问题，这款适配树莓派4的外壳与支架，正是针对这类实际工程痛点完成的结构设计。从实际使用场景出发，外壳主体采用全包覆式的结构逻辑，对应树莓派4板载的所有接口位置都做了精准的避让开口，包括侧边的USB接口、HDMI输出口、以太网口、Type-C供电口，以及顶部的GPIO排针区域，不会因为加装外壳影响任何外设的正常插拔使用，不需要在接线时反复拆装外壳，适配现场调试、长期运行两种不同的使用状态。

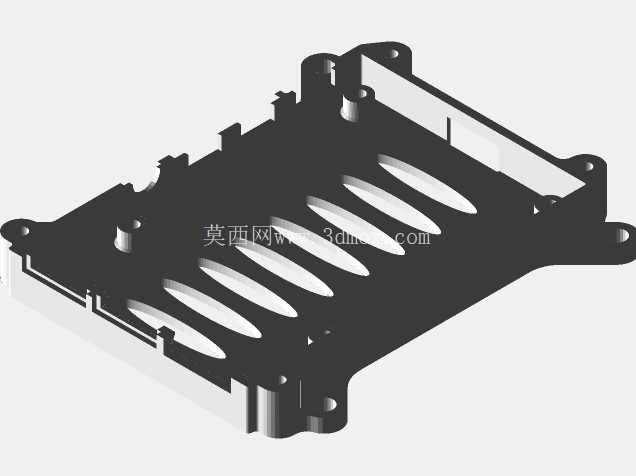

　　外壳顶面设计了多组长条型的镂空散热槽，槽体的走向顺着板载主控芯片、内存芯片的散热气流方向排布，既可以避免灰尘大面积直接落在电路板表面，又能保证自然对流的散热效率，不需要额外加装风扇就能满足常规负载下的散热需求，如果是高负载长时间运行的场景，镂空区域也预留了足够的空间粘贴薄型散热片，不会和外壳结构产生干涉。支架部分和外壳采用一体化的适配设计，底部的安装耳上预留了标准的通孔安装位，既可以通过螺丝将整套结构固定在亚克力面板、设备机箱内壁、墙面安装板上，也可以配合铜柱实现多层堆叠安装，适配不同的项目安装空间要求。

　　外壳的内壁做了对应树莓派4板载定位孔的支撑柱，支撑柱的高度经过精准核算，安装时电路板不会和外壳底面直接接触，预留了2mm左右的间隙，既可以避免电路板背面的焊点和外壳摩擦造成短路，也能在底部形成辅助的散热空气层，提升长时间运行的稳定性。外壳的侧边做了卡扣式的装配结构，不需要额外的螺丝就能实现上下壳的扣合固定，拆装的时候只需要轻轻拨开卡扣就能打开外壳，方便后续更换SD卡、调整跳线帽等操作，卡扣的扣合量设计在0.8mm，既保证日常使用时不会因为轻微震动出现壳身松脱，也不会因为扣合过紧导致拆装时卡扣断裂，适配3D打印的工艺特性，所有的结构转角都做了R1以上的圆角处理，没有尖锐的直角结构，既可以避免3D打印时出现应力集中导致的翘边问题，也能防止安装调试时划伤操作人员的手部。从安装边界来看，整套外壳和支架装配完成后的整体尺寸完全控制在树莓派4板卡尺寸的外扩5mm范围内，不会额外占用过多的安装空间，对于安装空间局促的小型智能设备、嵌入式集成项目来说非常友好，安装耳的位置突出壳身3mm，通孔直径适配M3的标准螺丝，和市面上通用的铜柱、螺丝配件完全兼容，不需要单独定制特殊规格的紧固件。

　　在工业现场的边缘采集节点应用中，这套外壳和支架可以有效阻挡现场的金属碎屑、浮尘落在电路板上，避免因为导电碎屑造成的板卡短路问题，同时固定可靠的安装结构可以承受设备运行时的轻微震动，不会出现板卡移位、接口松动的情况；在教学实验场景中，规整的外壳可以避免学生实验过程中误碰板卡上的元件造成损坏，统一的安装位也方便将多块树莓派板卡固定在实验台架上，整理接线更加规整；在个人DIY项目中，3D打印的制作门槛很低，只需要普通的FDM打印机就能完成制作，不需要复杂的后处理，打印完成后去除支撑就能直接装配使用，结构的公差设计预留了0.2mm的打印余量，即使是普通精度的桌面级3D打印机也能顺利完成装配，不会出现卡滞或者松动的问题。
