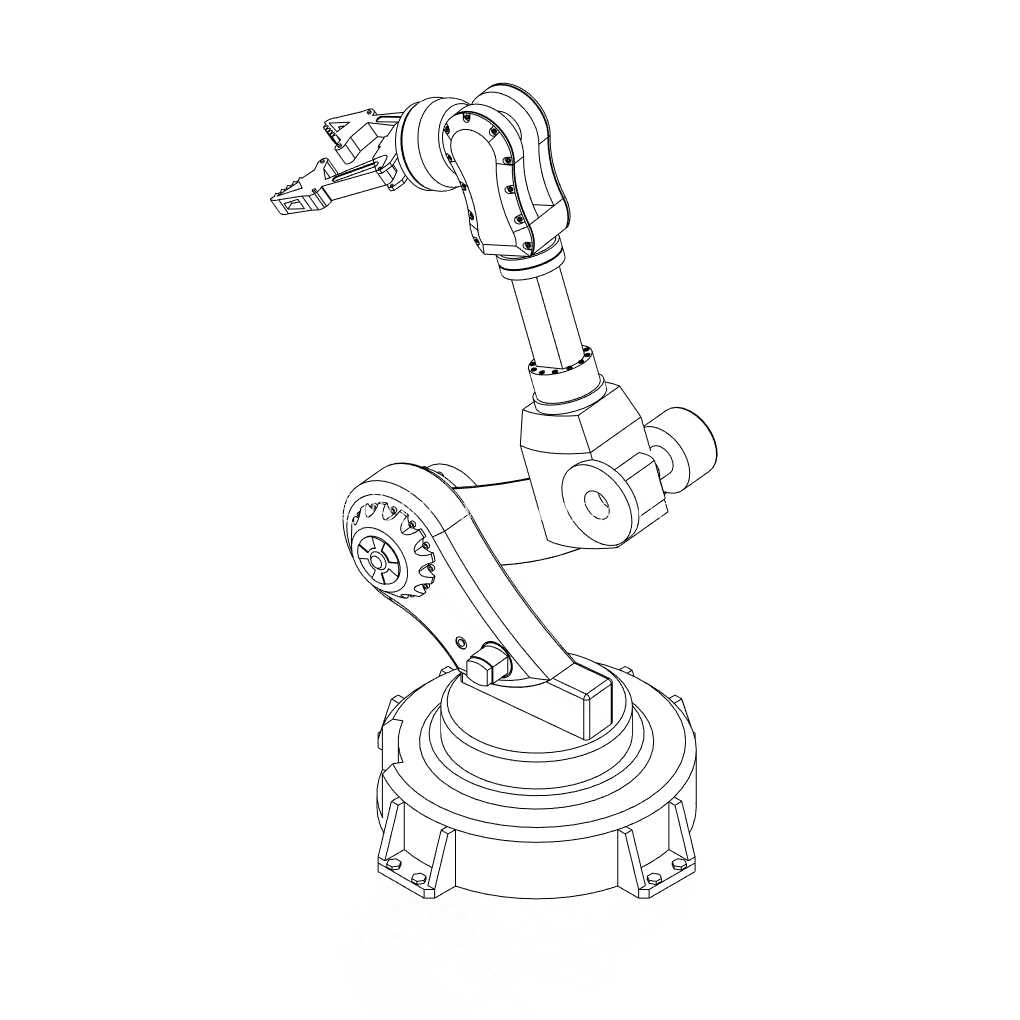

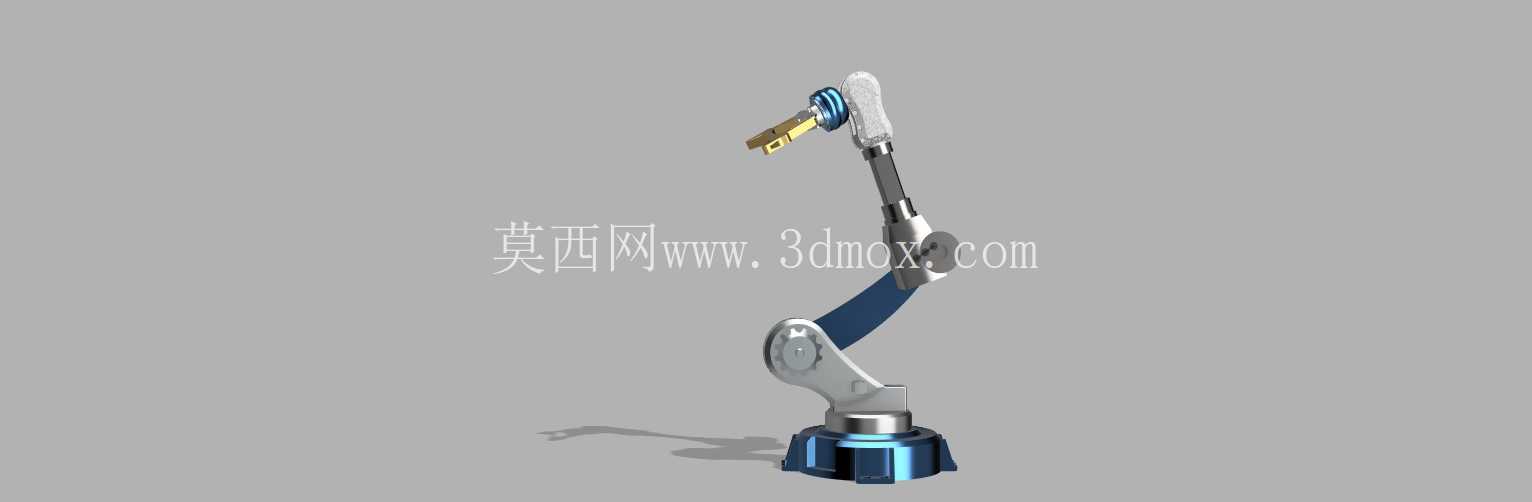

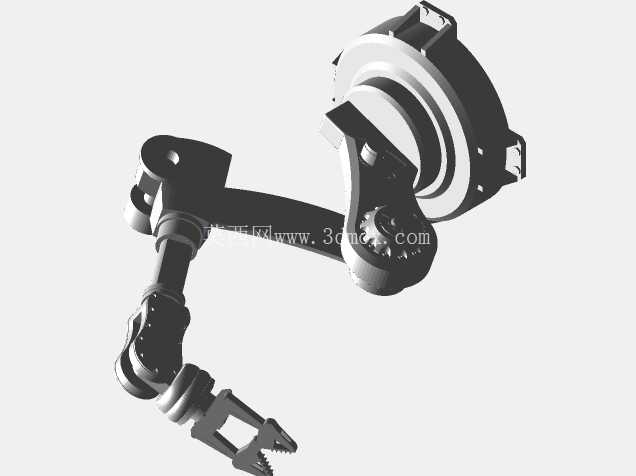

六自由度协作机械臂逆向结构设计

　　这款六自由度机械臂的逆向建模成果，完全围绕实际产线的柔性作业需求展开，先从安装边界说起，其底座采用圆形法兰式安装结构，固定孔位适配常见的桌面工装、流水线侧装支架以及移动AGV搭载平台的安装孔距，底座直径控制在120mm范围内，整体臂展完全伸展后可达580mm，收拢状态下垂直高度不超过420mm，不会占用过多工位周边的操作空间，完全适配3C电子组装、小型零部件分拣、教学实训台架这类对安装尺寸有严格限制的场景。从功能特性来看，六个关节全部采用回转式传动结构，从底座的腰转关节开始，依次到大臂俯仰、小臂俯仰、腕部旋转、腕部俯仰、末端夹爪回转，每个关节的转动角度范围都参考了实际量产协作臂的行程参数，腰转关节可实现±170°回转，大臂俯仰范围覆盖-30°到120°，小臂俯仰可实现-60°到90°的动作区间，末端三个腕关节组合后可实现空间内任意姿态的调整，完全能覆盖工位范围内的所有取放点位，不存在作业死区。

　　逆向建模的过程中，完全还原了每个部件的装配关系，从底座内部的走线槽结构，到大小臂之间的关节限位凸台，再到腕部的线缆过孔，全部按照实物的装配逻辑还原，没有做简化处理，每个关节的轴承安装位、传动件固定止口都保留了原有的公差配合特征，不管是用来做运动仿真验证，还是拆解做零部件的加工出图，都能直接复用结构特征。在实际应用场景里，这类六自由度臂体既可以搭载在教学实训平台上，用来演示机器人运动学算法、轨迹规划逻辑，也可以加装真空吸盘、气动夹爪这类末端执行器，完成小型电子元器件的插件、分拣、上下料动作，甚至可以搭配视觉传感器做定位抓取的验证，因为整体负载能力控制在3kg以内，完全满足轻量作业场景的负载需求，不会出现结构刚性不足的问题。

　　设计思路上完全遵循逆向工程的还原逻辑，没有对原有结构做冗余的改型，每个臂段的壁厚都参考实物的受力情况做了还原，大臂和小臂的内部都预留了传动件和线缆的容纳空间，外壳的曲面造型完全贴合实物的人体工学设计，在手动拖拽示教的时候不会出现棱角剐蹭的问题，关节处的密封结构也做了还原，能阻挡日常作业中的粉尘进入关节内部，延长传动部件的使用寿命。从结构刚性的角度来看，底座采用加重式的结构设计，在臂体完全伸展到最大水平距离的时候，重心依然落在底座安装面的范围内，不会出现倾覆的问题，每个关节的连接法兰都设计了足够数量的固定螺丝位，保证关节在高速启停的时候不会出现连接松动，臂体的材质参考实物采用铝合金件的结构设定，在保证整体重量轻便的同时，足够承受末端额定负载下的弯矩，不会出现臂体形变影响定位精度的问题。

　　末端的夹爪安装法兰采用标准的接口尺寸，适配市面上常见的气动夹爪、电动夹爪的安装孔位，不需要额外做转接板就能直接更换末端执行器，切换不同的作业功能，不管是做精密零件的搬运，还是做小扭矩的螺丝锁付，都能通过更换末端工具快速适配，不需要对臂体本身做结构修改。整个模型的装配层级完全按照实物的装配顺序拆分，从底座组件、大臂组件、小臂组件到腕部组件、末端执行器组件，每个子装配体都可以单独打开查看内部结构，方便从业者参考其关节布局、走线方式、限位结构的设计逻辑，尤其是对于刚接触机器人结构设计的人员来说，能直观了解六自由度臂体的空间布局思路，理解每个关节的运动范围和整体臂展的匹配关系，避免在自主设计的时候出现关节干涉、作业范围不足、重心偏移这类常见问题。
