四旋翼航拍无人机AVIOR结构设计

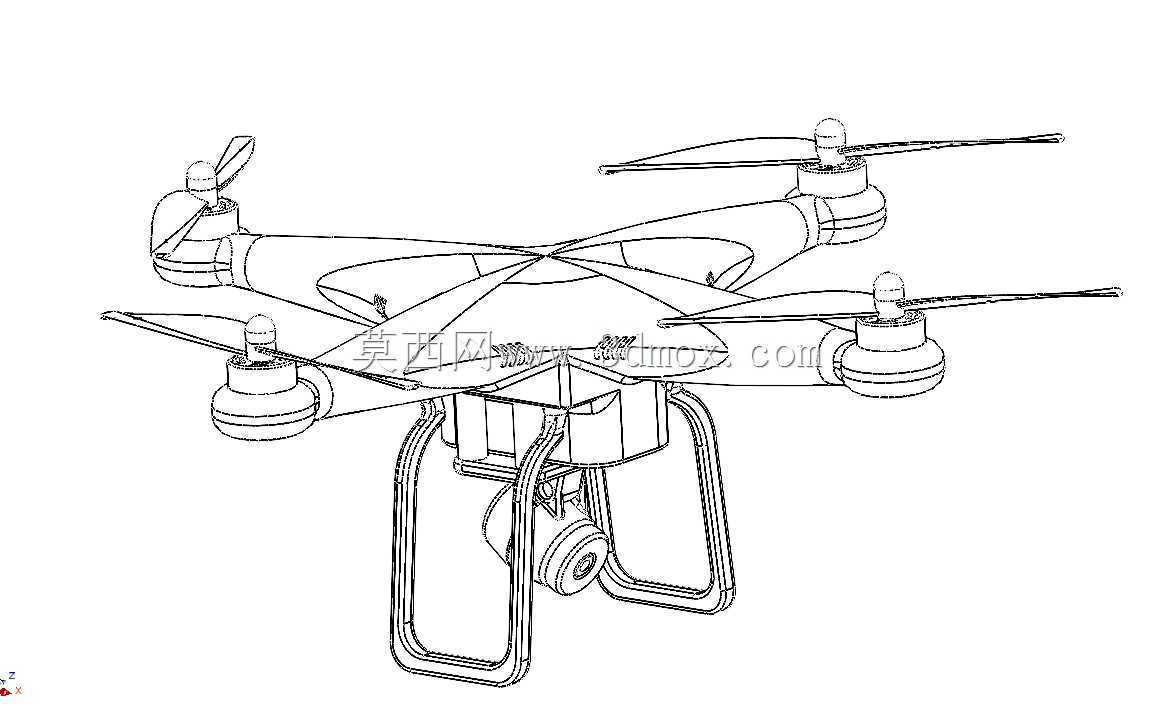

　　这套四旋翼飞行平台的结构围绕小型低空航拍、巡检与教学验证场景搭建，整体采用十字交叉的四轴布局，四根机臂从中心机身向四个方向等角度伸展，臂端分别布置旋翼动力单元，旋翼旋转平面保持在同一高度，可在飞行控制中通过各电机转速差完成升力调节、姿态修正与航向转向。中心机身作为整机承载核心，内部预留飞控板、电池、电调与信号接收模块的安装空间，机身下部设置独立挂载区域，用于搭载摄像云台；云台通过支架与机身底部连接，可在飞行过程中维持拍摄视角稳定，满足地形勘察、设施巡检、低空影像采集等任务对载荷安装位置的要求。

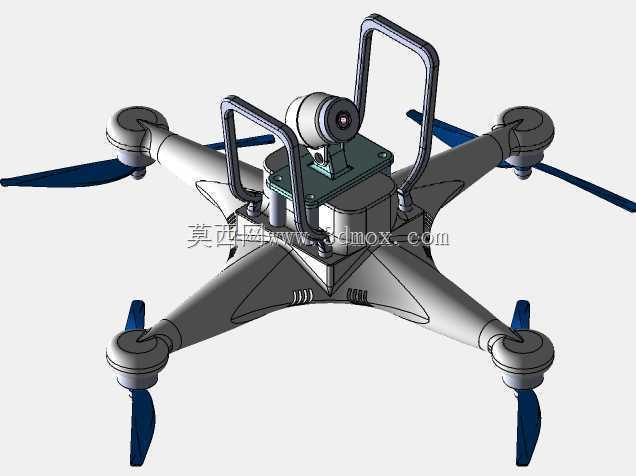

　　起落架采用双侧框式支腿结构，两支腿分别位于机身下方左右两侧，支腿下端为横向触地杆，触地杆与地面保持平行，降落时可将整机冲击载荷均匀分散到四个接触区域；支腿向上延伸后通过弯折段连接机身，弯折处留出充足的下部净空，避免云台相机在起降、俯仰拍摄时与地面或架体发生干涉。框式起落架同时承担侧向防护作用，在整机轻微侧倾或触地不稳时，支腿可先于机身、机臂接触障碍物，降低核心部件受损概率。

　　机臂与中心机身的衔接区域做了连续过渡造型，臂身从根部向端部逐步收窄，既保证根部承受旋翼交变拉力的结构刚度，也控制臂端多余重量，降低转动惯量对姿态响应的影响。每个臂端动力座包含电机安装面与旋翼夹持位，电机轴线垂直于旋翼平面，座体周围留出桨叶旋转的安全半径，相邻旋翼的旋转圆周互不重叠，且在桨尖与机身轮廓之间保留间隙，减少气动干扰。

　　从安装边界来看，整机外廓由四组旋翼的旋转直径决定，机身宽度小于机臂展开后的对角尺寸，运输或收纳时可结合机臂连接结构评估折叠或拆卸空间；竖向尺寸由起落架触地面到旋翼最高点共同限定，云台最低点高于起落架触地平面，机身内部电池仓需匹配重心位置，使整机重心落在四个旋翼围成的中心区域附近，避免偏载导致的姿态控制余量下降。

　　结构建模时，旋翼、电机座、机臂、中心壳体、起落架和云台分别按独立装配关系处理，便于后续检查桨叶转动范围、起落架开档距离、云台摆动角度以及机身内部器件的堆叠空间。机臂根部重点关注弯曲与扭转载荷传递路径，起落架支腿则需校核落地冲击下的变形量，确保支腿变形后不会侵入云台运动范围。整机外形线条简洁，外部无多余突出结构，既有利于降低低空飞行中的挂碰风险，也为外壳封装、防雨改装和任务载荷扩展留下了明确的装配基准。
