赛车模拟器换挡拨片主体结构设计

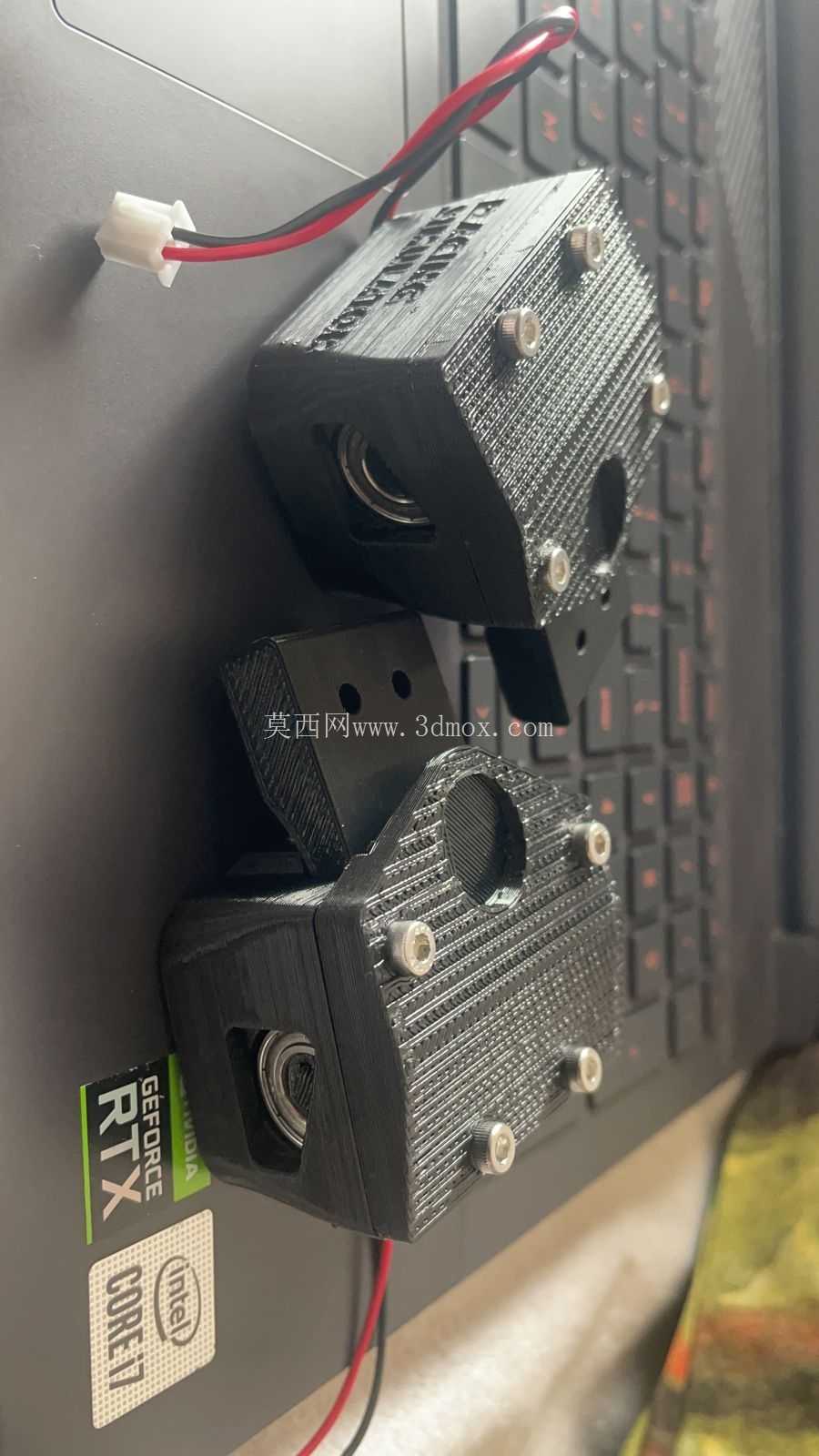

这款换挡拨片主体是面向赛车模拟外设场景开发的功能结构件，核心适配桌面级赛车模拟驾驶平台的手动换挡操控需求，解决普通按键式换挡缺乏真实机械阻尼、行程反馈不足的问题，让模拟驾驶过程中的换挡操作更接近真实赛车的操控手感，目前广泛应用于个人玩家搭建的家用模拟驾驶舱、商用模拟赛车体验设备的操控端改造。从实际使用场景来看，该部件安装在模拟方向盘基座侧方或者排挡总成的触发端，用户拨动拨片时，部件内部的触发结构会触发行程开关，向模拟驾驶系统传递升挡、降挡信号，相比传统的方向盘集成按键，独立的拨片结构拥有更长的操作行程和更明确的触发反馈，能减少激烈驾驶过程中的误触概率。

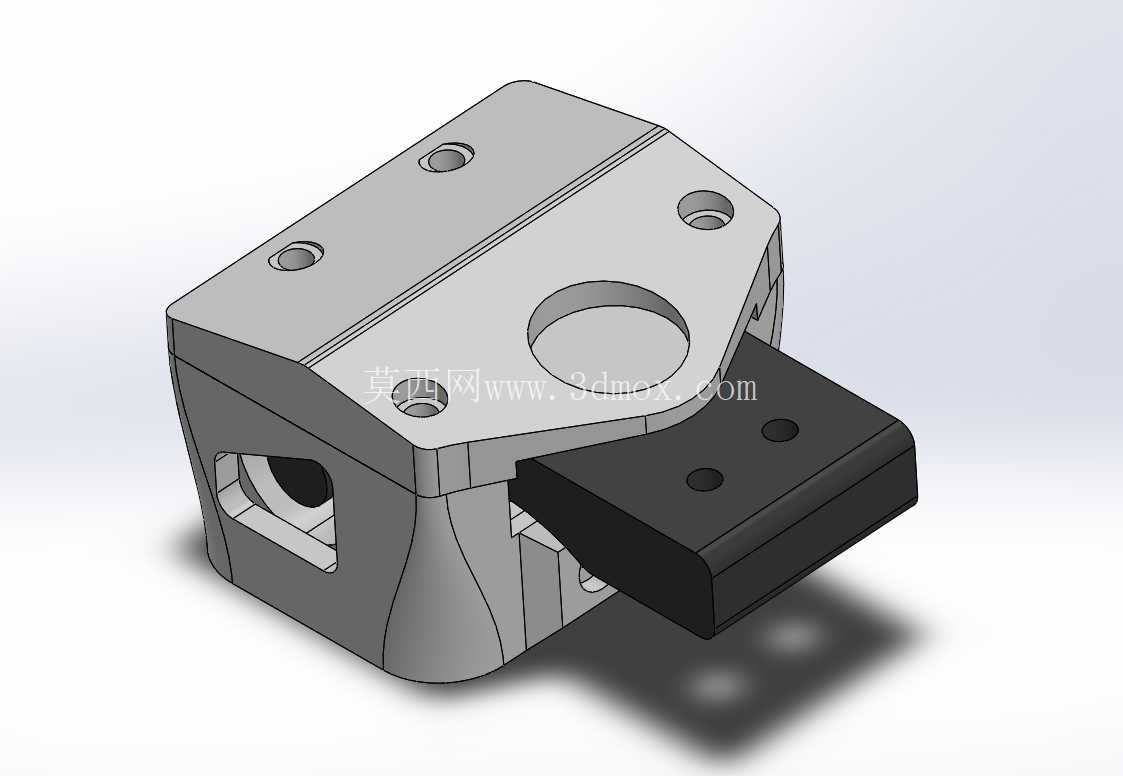

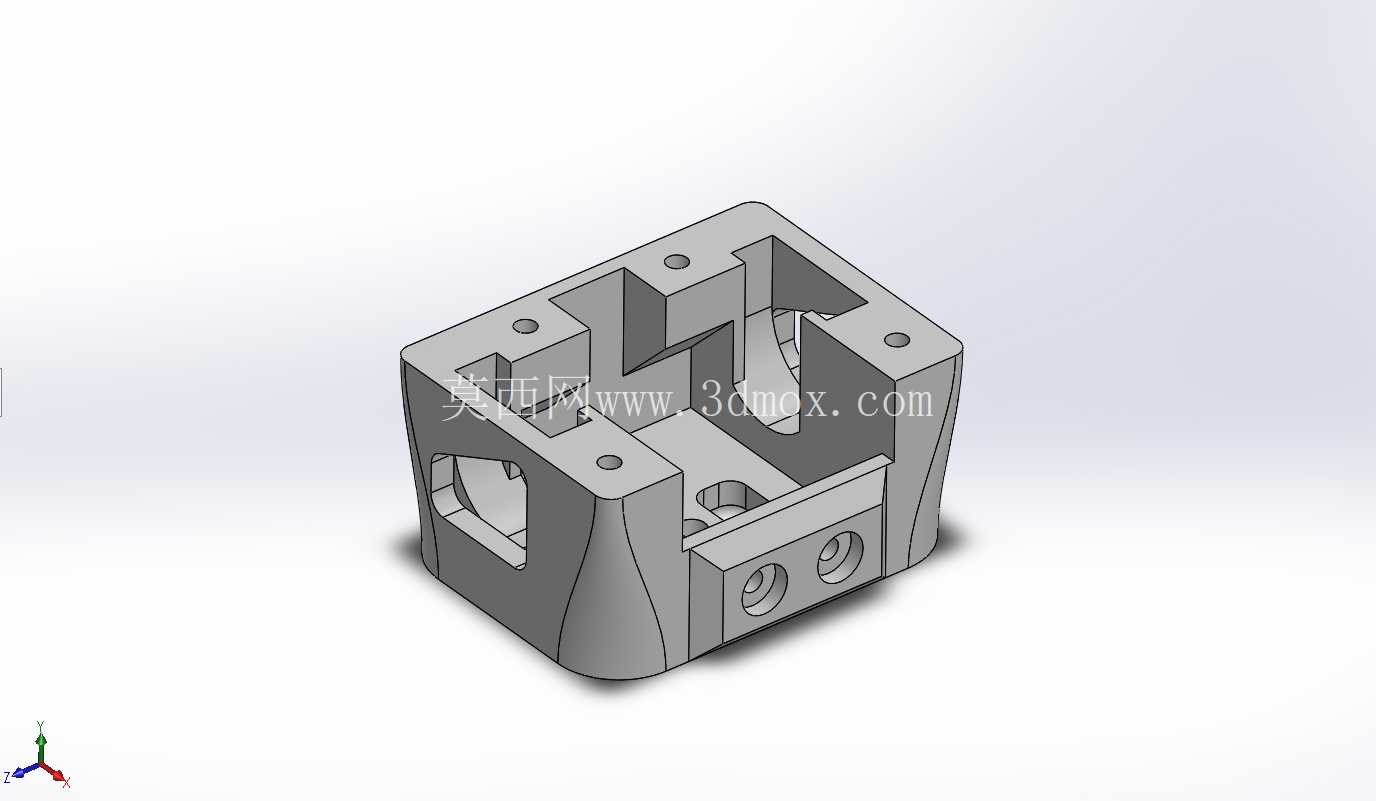

设计层面上，整个主体采用分体式装配结构，分为固定基座和活动拨片两个核心部分，固定基座上预留了多个沉头安装孔，可适配不同规格的模拟方向盘基座安装孔位，安装孔的位置公差控制在0.1mm以内，保证安装后不会出现偏移旷量。基座中部预留了圆形轴孔，用于穿装转轴实现活动拨片的摆动，轴孔周边做了加厚加强处理，避免长期高频拨动后出现轴孔磨损开裂的问题。活动拨片的接触面做了微弧面处理，贴合手指拨动时的接触角度，拨片表面预留了两个定位孔，可后期粘贴防滑橡胶垫，提升操作时的摩擦力。

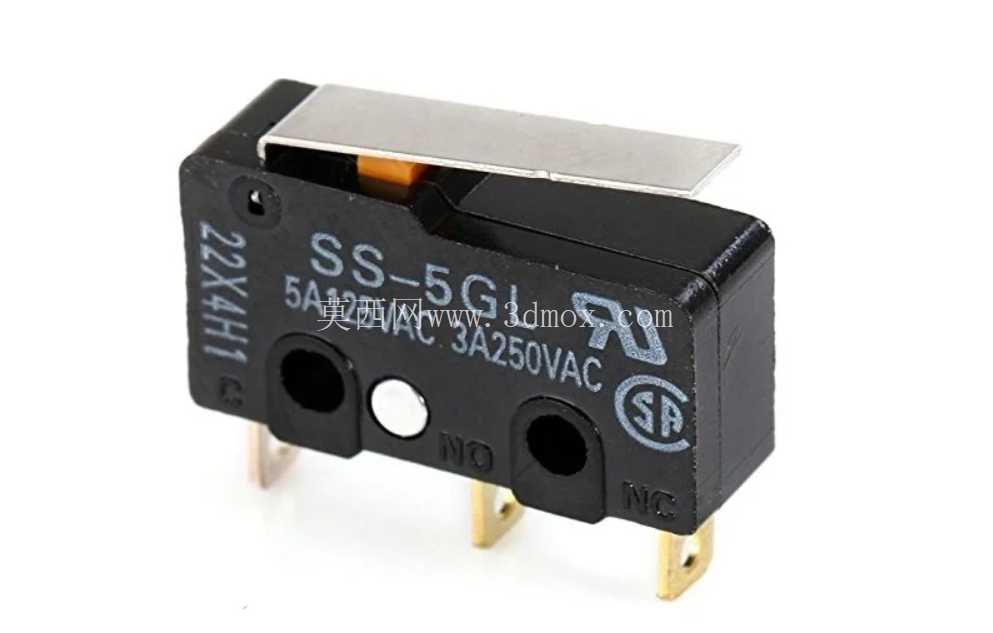

内部结构的设计充分考虑了装配兼容性，预留的磁铁安装位可适配直径15mm厚度4mm或者直径5mm的钕磁铁，通过磁铁的同极相斥特性提供拨片复位的阻尼力，相比传统弹簧复位，磁铁阻尼的手感更线性，不会出现弹簧长期使用后弹力衰减的问题；同时基座内部预留了4个轴承安装位，可适配内径8mm外径16mm厚度5mm的688ZZ轴承，轴承套在转轴上可以大幅降低拨片摆动的摩擦阻力，让拨动过程更顺滑，没有卡顿感；在拨片的行程末端预留了开关触发位，可安装2个欧姆龙行程开关，开关的触发位置刚好对应拨片的最大行程位置，拨片拨动到位后刚好压下开关触柄，触发信号的同时不会对开关造成过度挤压，延长开关的使用寿命。

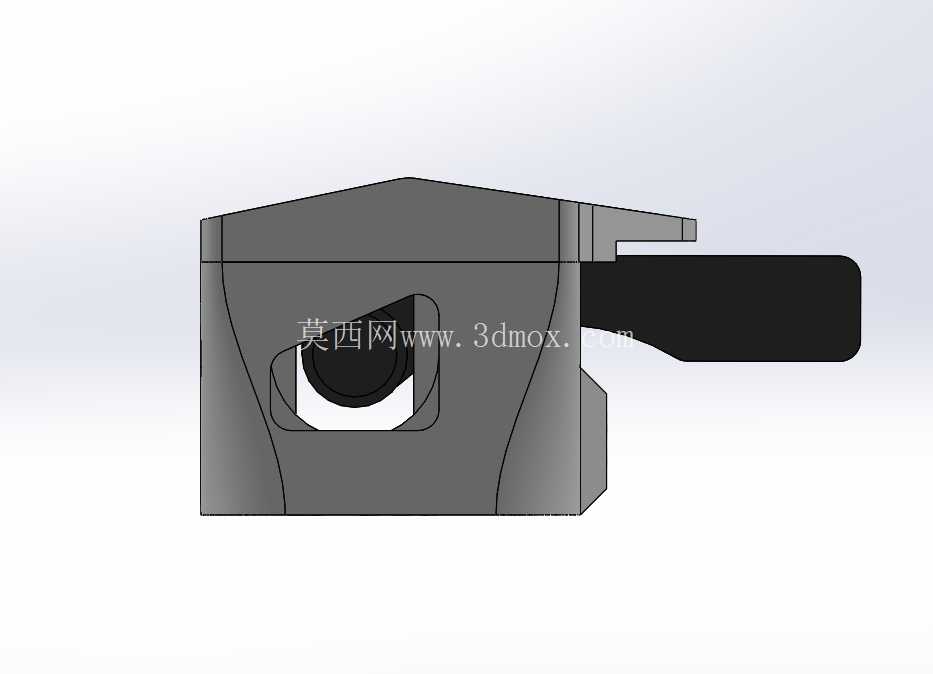

安装边界方面，整个主体的外形轮廓控制在紧凑的尺寸范围内，固定基座的安装面做了平面度处理，保证和安装基面完全贴合，不会出现安装后翘曲的问题；活动拨片的摆动行程控制在合理范围内，不会和周边的方向盘、快拆结构产生运动干涉，拨片的初始位置和触发位置的行程差经过反复调校，既保证足够的操作反馈感，又不会因为行程过长导致换挡操作延迟。整个结构的壁厚设计充分考虑3D打印的工艺特性，最小壁厚控制在2mm以上，关键受力位置的壁厚达到4mm，即使用PLA、PETG等常见3D打印材料制作，也能承受高频次的拨动操作，不会出现结构断裂的问题。基座侧面预留了走线槽，开关的连接线可以从走线槽引出，避免线材外露被拨片摆动牵扯，提升整体的整洁度和使用可靠性。

从实际使用的反馈来看，这种结构的换挡拨片在连续数小时的模拟赛车体验中，不会出现复位卡顿、触发失灵的问题，阻尼手感可以通过更换不同磁力的磁铁进行调整，满足不同玩家对手感轻重的个性化需求，同时模块化的内部结构也方便后期维护，轴承、磁铁、开关出现损耗时可以单独更换，不需要整体替换整个部件，降低了使用和维护成本。
