伺服驱动平行夹爪式机械臂抓手结构

这款机械臂抓手属于自动化产线末端执行机构的典型构型，日常在3C电子零部件上下料、CNC加工工位工件换装、小型精密零件分拣转运场景中应用频次极高，区别于气动夹爪需要配套气源管路、夹持力调节范围窄的特性，该结构采用伺服直驱配合双导杆导向的传动方案，能在0-120N的夹持力区间内实现无级调节，针对不同材质的被抓取件——比如薄壁铝件、塑料壳体、小型金属毛坯，都能通过参数匹配调整夹持输出，避免夹伤工件或者夹持力不足导致的掉件问题。

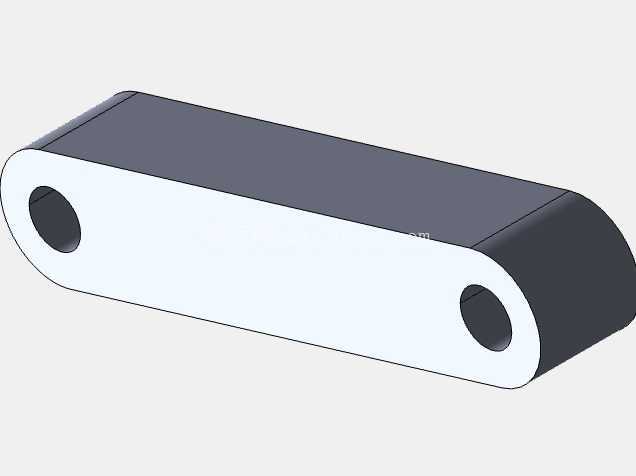

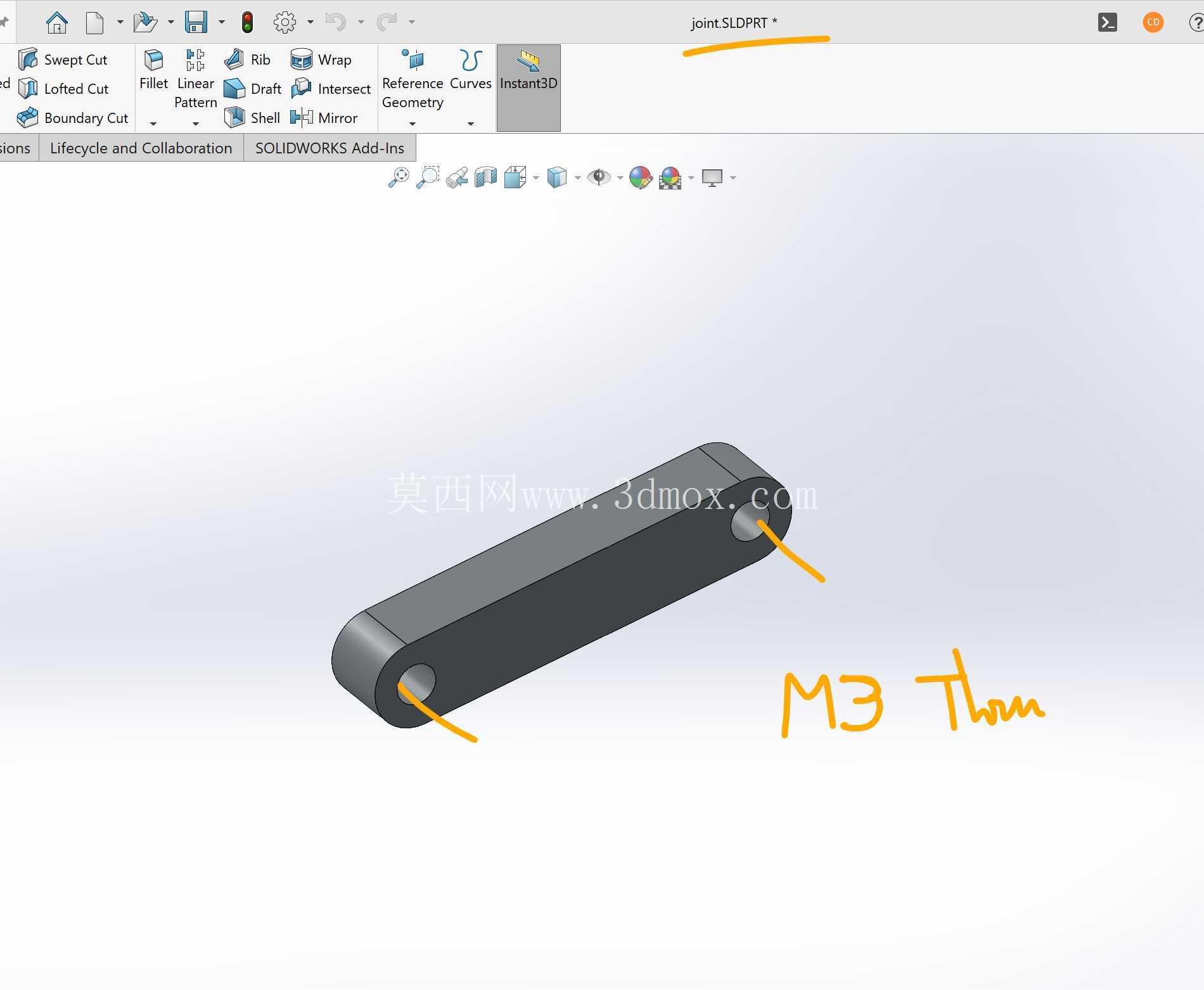

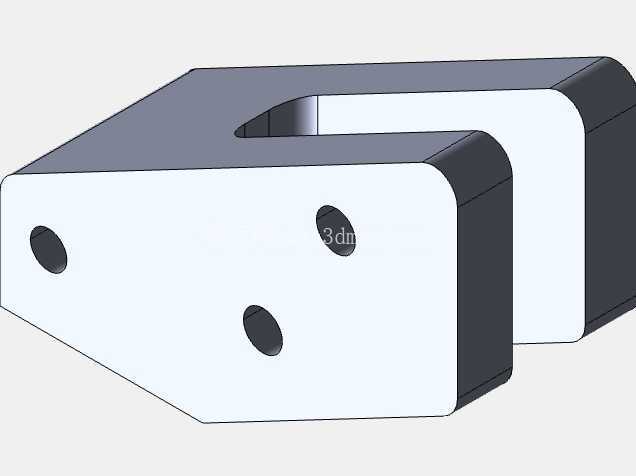

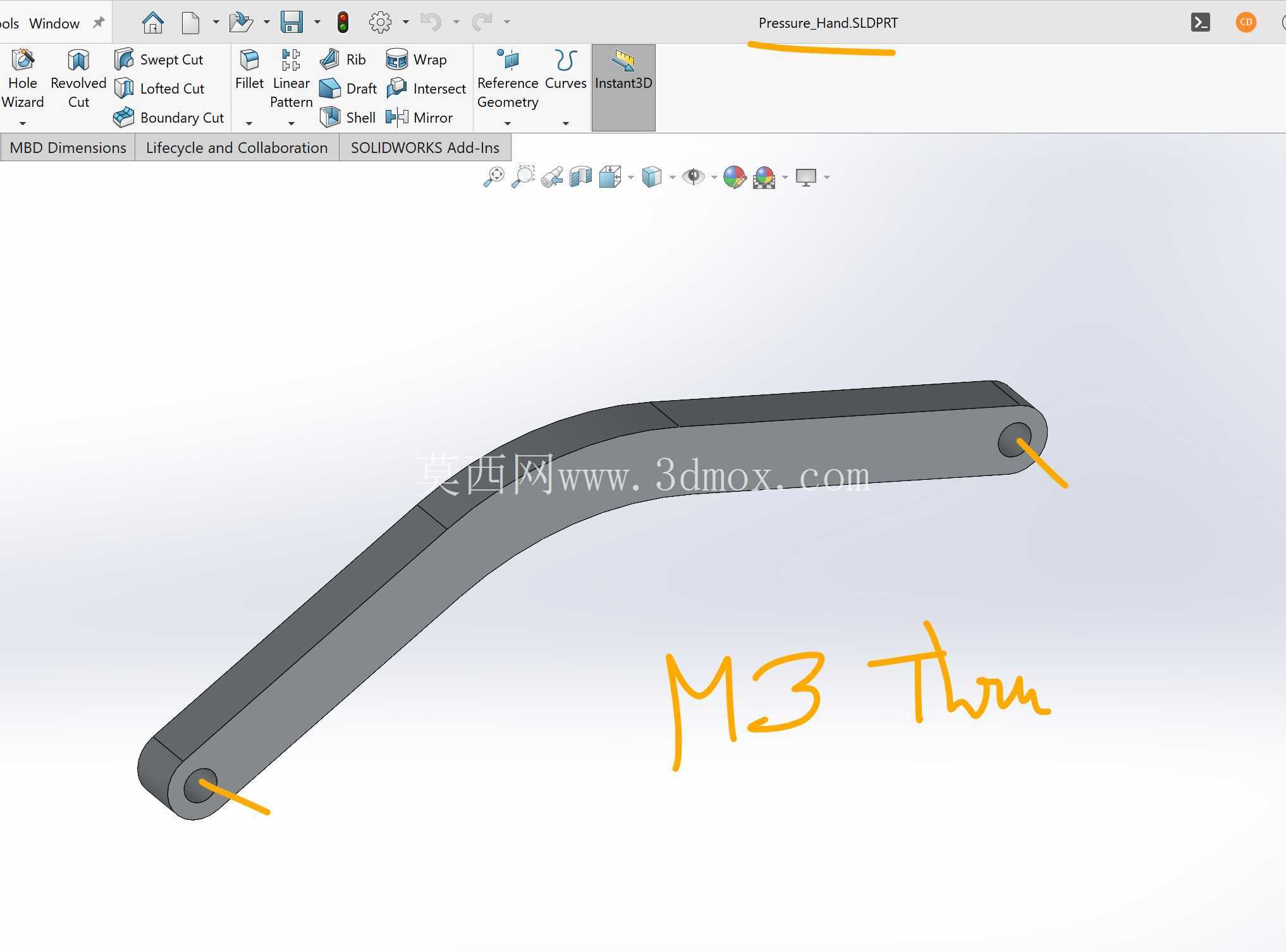

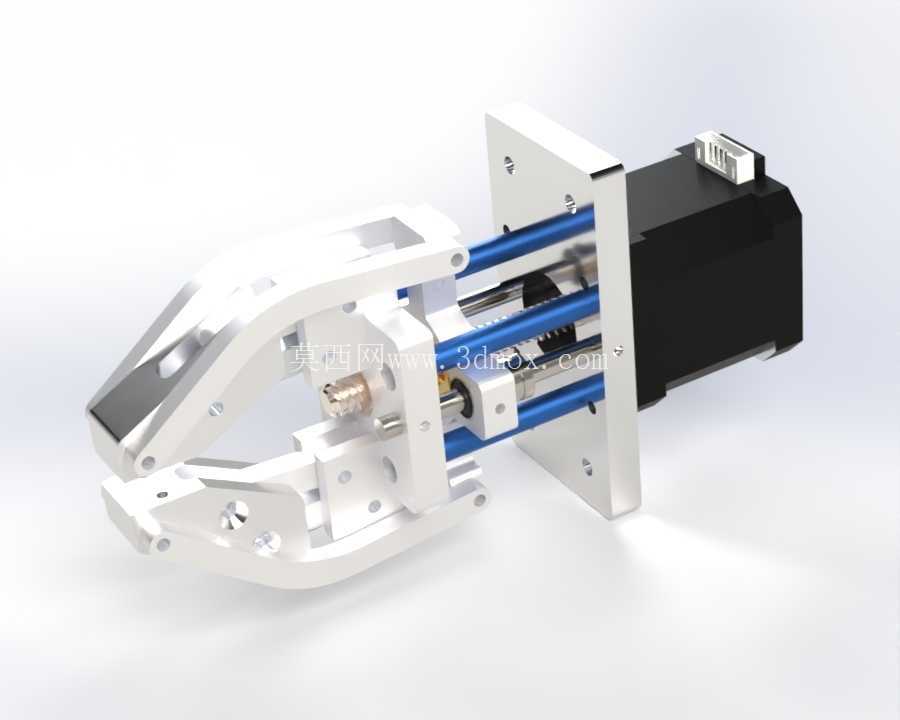

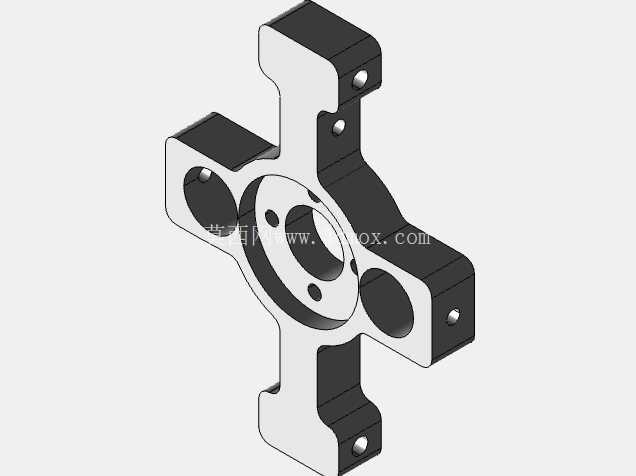

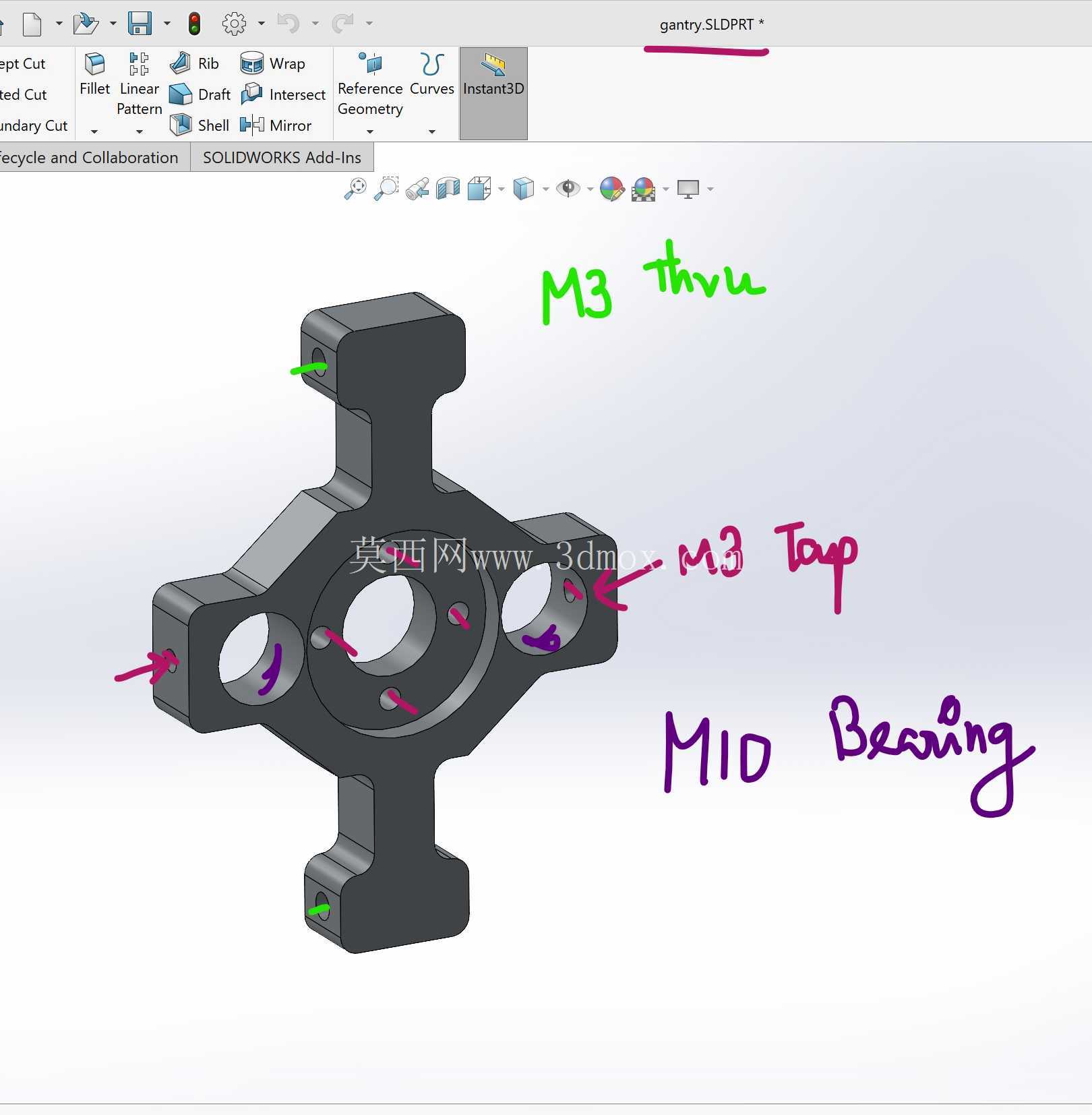

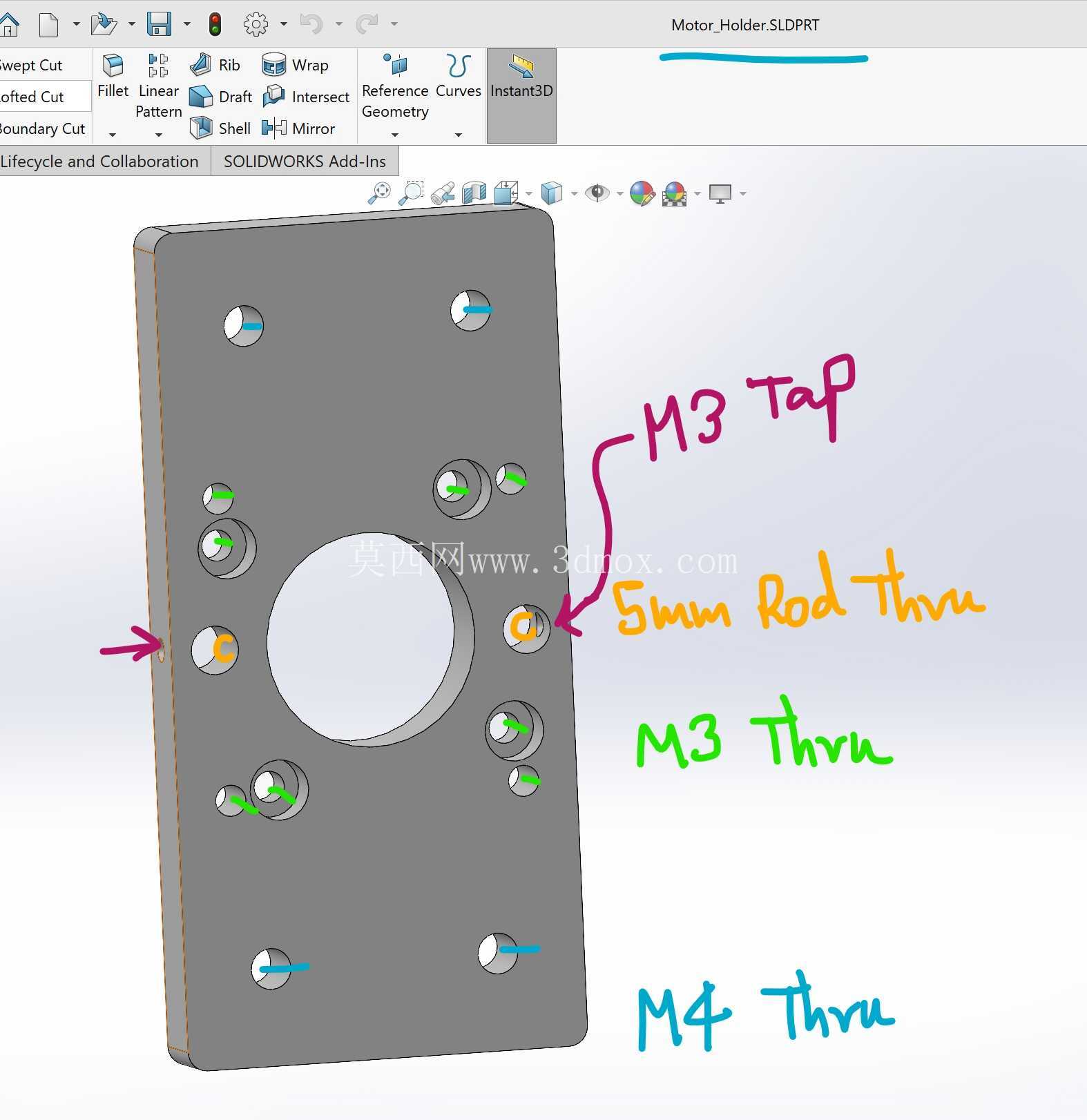

从结构布局来看，驱动端采用标准NEMA规格伺服电机安装位，安装法兰的孔位公差严格按照伺服电机的安装基准设计，电机输出轴通过联轴器连接梯形丝杠，丝杠两侧平行布置两根高精度直线光轴作为导向支撑，夹爪滑台通过铜套与光轴配合，将丝杠的旋转运动转化为夹爪的平行开合动作，这种双导杆的布局能抵消夹持过程中产生的偏载力矩，避免单侧受力导致的滑台卡滞，在长期往复运行的工况下能保持稳定的开合精度，重复定位精度可以控制在0.02mm以内，满足精密装配、机加工上下料的精度要求。

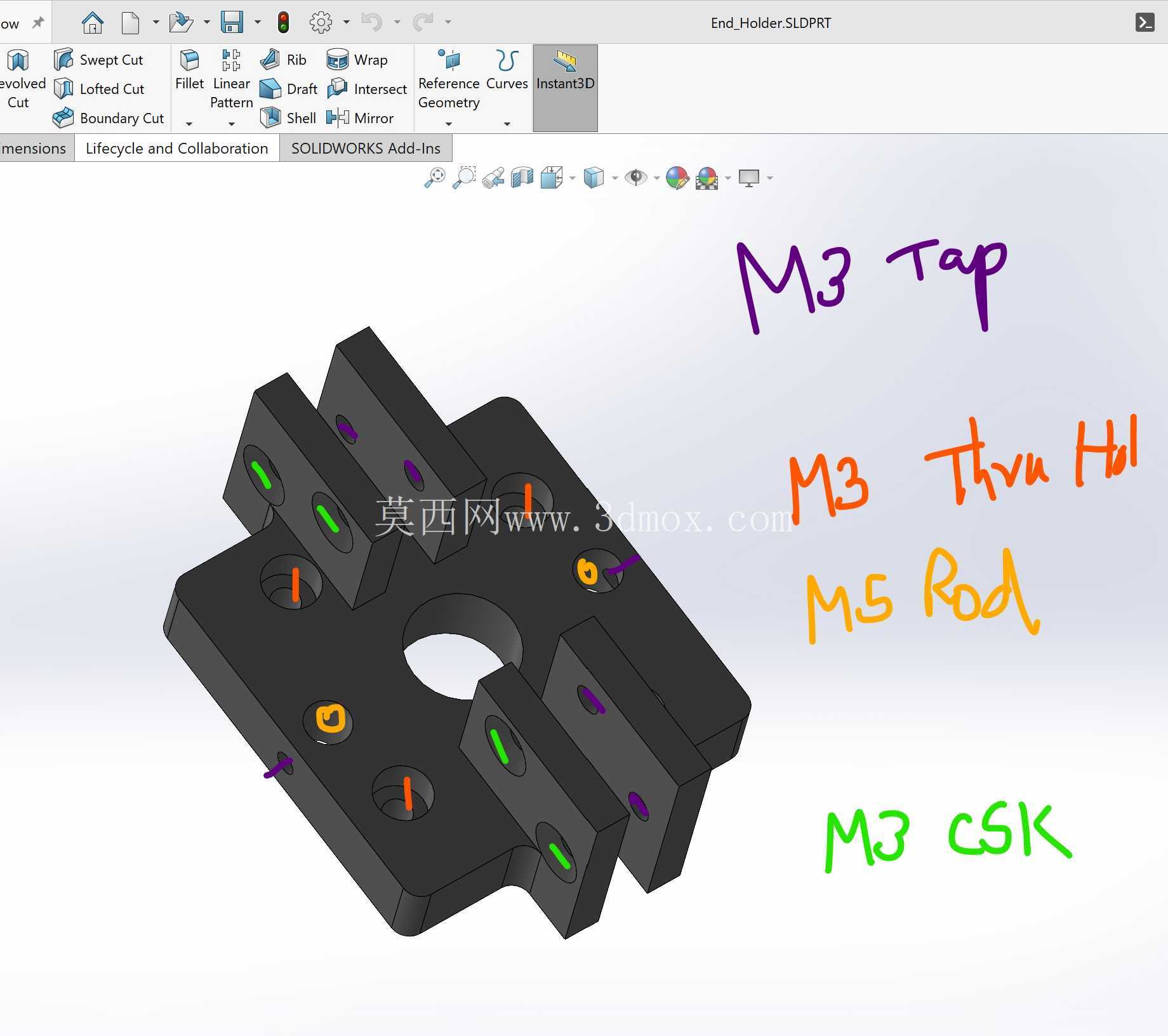

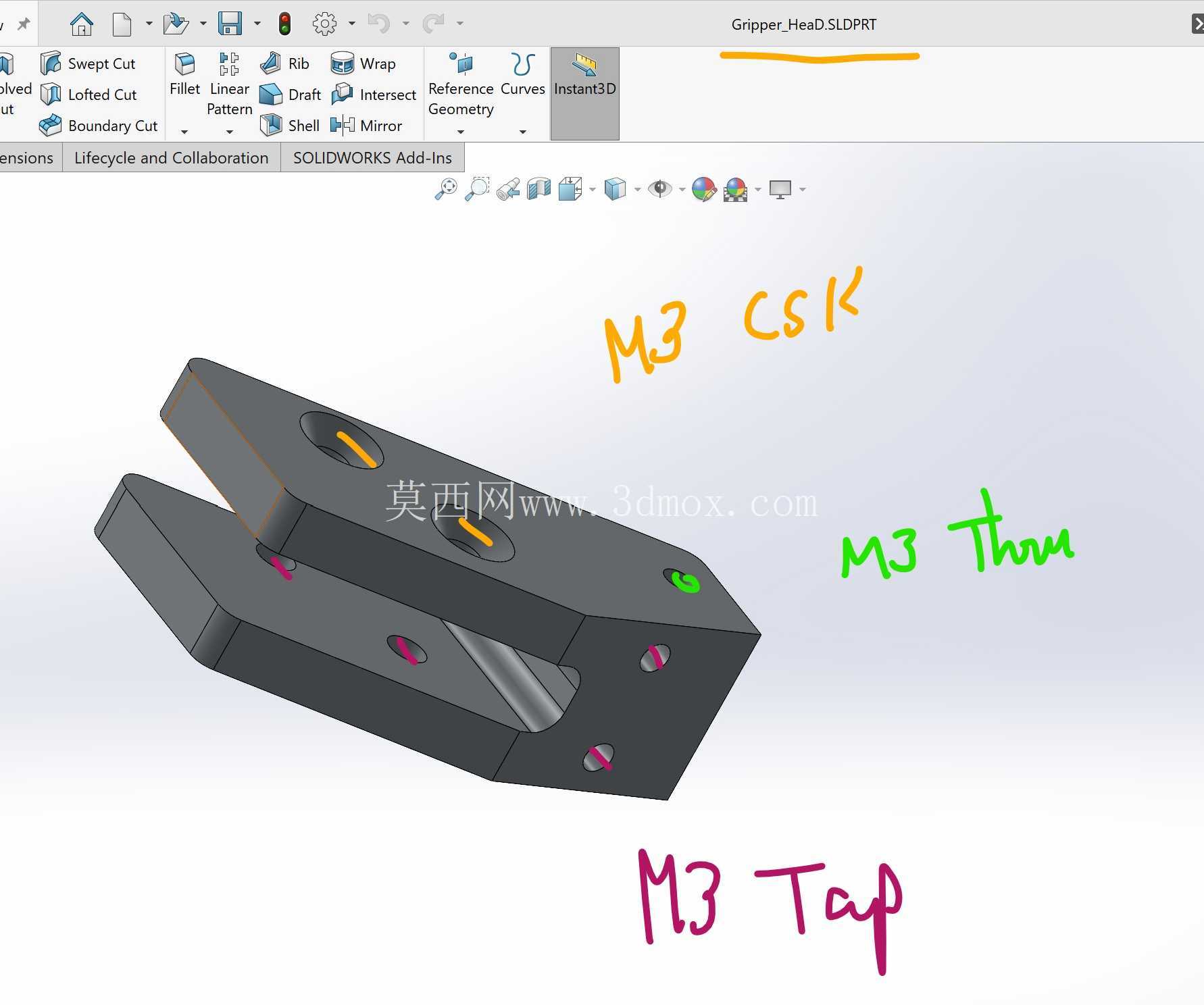

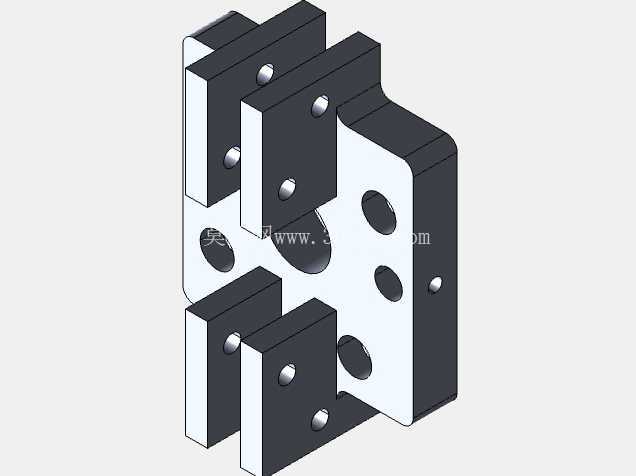

夹爪的指端采用可更换式设计，指根位置预留了标准安装螺孔，现场使用时可以根据被抓取工件的外形定制适配的指型，比如V型指块适配轴类零件、平指块适配方形壳体、软质包覆指块适配易刮伤的表面处理件，不需要改动整体主体结构就能快速切换应用场景。整体结构的安装基准位于驱动端的后侧法兰，法兰面设计了定位止口，安装时可以直接与机械臂末端的法兰盘配合定位，不需要额外打表找正就能保证夹爪的开合方向与机械臂的安装基准同轴，大幅降低现场调试的工作量。

从安装边界尺寸来看，整体结构沿开合方向的总宽度控制在120mm以内，沿电机轴向的总长度不超过210mm，整体重量控制在1.8kg左右，适配负载5kg以内的桌面级六轴机械臂、SCARA机器人以及直线模组滑台的末端搭载，不会因为末端负载过重导致机械臂的动态性能下降。夹爪的最大开合行程为40mm，可夹持的工件直径或者宽度范围在5mm-38mm之间，覆盖了绝大多数小型精密零件的夹持尺寸需求。

设计过程中针对传动部分的防护做了针对性处理，丝杠与导杆的外侧设计了嵌入式防尘盖板，能阻挡车间环境中的切削液雾、金属碎屑进入传动副，避免磨粒磨损导致的传动精度下降，日常维护只需要定期在导杆与丝杠表面涂抹低温润滑脂即可，不需要频繁拆解更换易损件。夹爪的开合极限位置设置了硬限位挡块，同时预留了光电传感器的安装槽位，可以根据需求加装开合位置检测，实现夹爪开合状态的信号反馈，接入设备的PLC控制系统就能完成闭环逻辑控制，比如夹持到位检测、工件有无检测，避免空夹、撞机等生产异常。

在CNC加工工位的应用场景中，这款夹爪可以直接安装在机床门外的自动上下料机械臂上，配合机床的自动门完成毛坯上料、成品下料的动作，因为采用伺服驱动，夹持行程可以通过程序灵活设定，同一台设备加工不同尺寸的工件时，不需要手动调整夹爪的限位螺钉，只需要在控制系统中修改对应的行程参数即可，相比传统气动夹爪的换型调试时间能缩短70%以上。在3C产品的装配产线上，这款夹爪可以搭配力控功能实现精密零件的压装辅助，比如手机中框的小螺丝拾取、塑胶卡扣的按压装配，稳定的夹持力输出能避免装配过程中零件被压伤或者装配不到位的问题。

结构的受力路径经过了针对性优化，夹持力从夹爪指端传递到滑台，再通过滑台两侧的导杆传递到后侧的安装法兰，丝杠只承受轴向的驱动力，不承受径向的偏载力矩，这种受力分配能大幅提升丝杠的使用寿命，在全年无休的两班倒生产工况下，传动部分的使用寿命可以达到8000小时以上，远高于普通单导杆结构的夹爪寿命。所有结构件的材料选型都兼顾了刚性与重量要求，夹爪主体、滑台、安装法兰都采用6061铝合金经CNC铣削加工成型，表面做硬质阳极氧化处理，耐磨性能优于普通本色氧化，导杆采用轴承钢淬火磨削加工，表面硬度达到HRC60以上，与铜套配合时的摩擦系数极低，往复运行的噪音控制在55分贝以内，不会对车间的声环境造成额外负担。
