BE4108外转子无刷直流电机结构设计

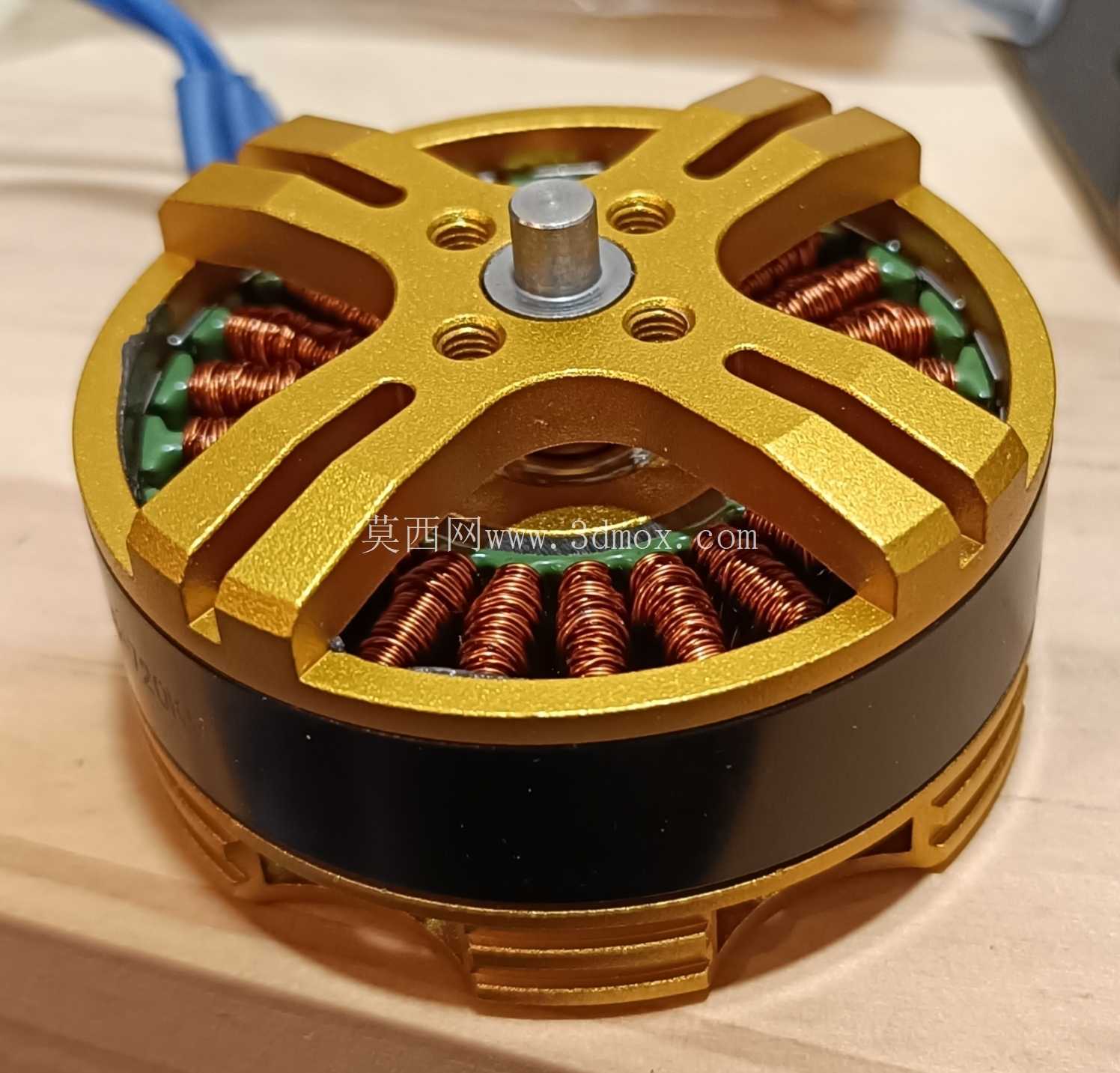

　　这款外转子结构的无刷直流动力单元，目前在小型多旋翼飞行器、桌面级云台稳定装置、小型智能移动载具的动力选型中占比极高，和传统内转子无刷电机相比，外转子设计的转动惯量更大，输出扭矩在同定子尺寸下能提升30%以上，不需要额外搭配大减速比齿轮组就能直接驱动桨叶或者负载轮组，大幅减少了传动环节的功率损耗和装配复杂度。从结构设计逻辑来看，定子部分采用集中式绕组排布，铁芯冲片的槽型做了斜槽优化，能有效降低齿槽转矩，让电机在低速转动时的输出更平顺，不会出现明显的卡顿感，对于需要精准控制转速的航拍云台、低速巡检载具来说，这个细节直接决定了设备运行的稳定性。转子外壳采用一体化拉伸成型的导磁钢结构，外圆周上预留的四个对称缺口，一方面是做动平衡校准的时候方便粘贴配重块，另一方面也能在高速旋转时形成导流风道，带走绕组工作产生的热量，避免长时间满负荷运行时出现绕组退磁的问题。安装边界上，定子中心预留的通孔是标准的穿线孔位，孔径刚好能容纳三相绕组的引出线，底部的安装孔位采用十字对称排布，适配市面上绝大多数标准的电机安装座，不管是用在碳纤机架上还是3D打印的定制结构件上，都不需要额外做转接板，能直接通过螺丝锁紧固定。

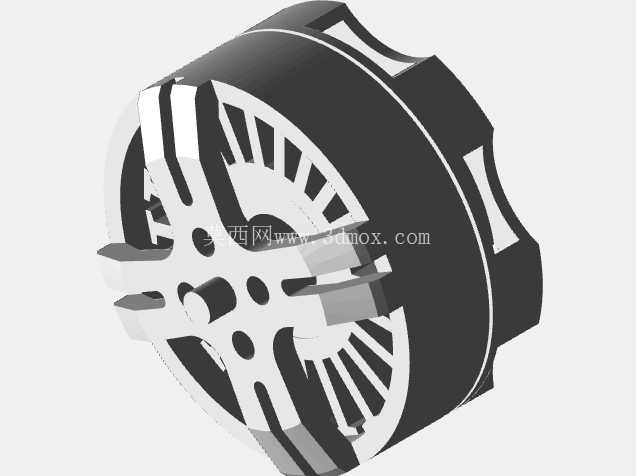

　　实际选型的时候要注意，这类外转子电机的转动部分是外壳，所以安装时要预留足够的径向安全间隙，避免旋转的外壳和周边的线束、结构件发生剐蹭，尤其是在多旋翼飞行器的机臂上安装时，要算好桨叶和机臂的距离，同时也要给引出线留出足够的弯折余量，避免电机转动时拉扯线束导致绝缘层破损。从结构建模的细节来看，转子磁钢的排布采用表贴式设计，每一片磁钢的定位槽都做了微小的倒角，装配时能快速对位，不需要额外的治具就能保证磁钢间距均匀，避免因为磁钢位置偏差导致的运转震动。定子的绕组端部做了扁平化处理，尽可能压缩了电机的轴向尺寸，让整体结构更紧凑，对于对安装空间有严格限制的小型便携设备来说，这个设计能大幅降低整体结构的设计难度。

　　在实际应用场景里，这类电机除了常见的航模领域，还能用到小型自动化设备的送料机构、桌面级旋转展示台、智能小车的驱动轮上，只要匹配对应的电调参数，就能实现宽范围的转速调节，而且因为没有碳刷磨损的问题，连续运行寿命比传统有刷直流电机高一个数量级，日常维护只需要定期清理转子缝隙里积累的灰尘，不需要更换碳刷等易损件。建模过程中还原的尺寸测量偏差，其实也是实物逆向建模里很常见的问题，用普通游标卡尺测量薄壁冲压件、磁钢这类带弧度或者薄壁的零件时，很容易因为测量力度、测量角度的问题出现尺寸偏差，所以在做这类逆向结构设计的时候，关键配合尺寸比如定子和转子的气隙宽度、安装孔的孔位间距，最好通过多次测量取平均值，或者配合三维扫描的点云数据做校准，避免因为尺寸偏差导致装配时出现转子扫膛、安装孔对位不准的问题。

　　气隙宽度的设计是这类电机的核心参数，气隙太小容易因为加工公差导致转子和定子摩擦，气隙太大则会降低磁通量利用率，导致电机效率下降，所以在建模还原结构的时候，要给气隙预留合理的公差带，兼顾加工可行性和运行效率。转子外壳的壁厚设计也经过了权衡，壁厚太薄会导致导磁能力不足，而且高速旋转时容易出现结构变形，壁厚太厚则会增加转子重量，降低电机的响应速度，所以在结构设计时要结合额定转速、输出扭矩的需求，选择合适的壁厚参数，同时在转子端盖的位置做加强筋结构，提升整体结构强度，避免高速旋转时出现端盖变形脱落的问题。
