多格分隔式SMD贴片元件收纳存储盒

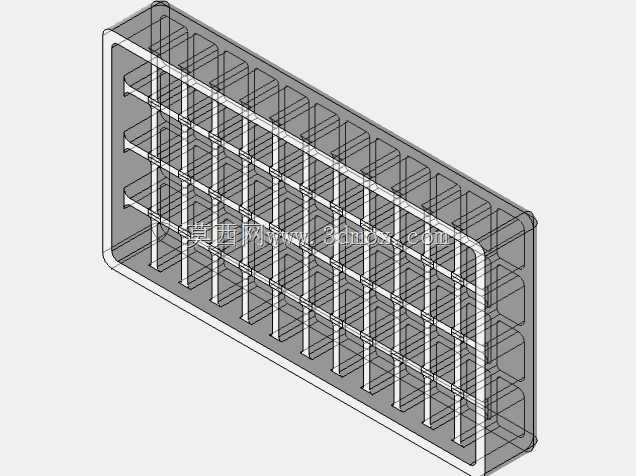

　　在电子装联、小批量PCB样板焊接、实验室电子调试、个人电子创客开发等场景中，零散的表面贴装元件分类存储一直是影响作业效率的核心细节——混装的阻容件、二极管、小型IC在取用过程中极易混淆，翻找元件耗费的时间往往超过焊接操作本身，这款多格分隔式贴片收纳盒正是针对这类作业痛点完成的结构设计。整体外形尺寸控制在63mm×34mm的紧凑边界内，12列4排共48个独立分隔储物格，每个格子的内部空间经过尺寸核算，刚好适配0402、0603、0805等常规封装的SMD元件卷带截断段、零散贴片料的存放，不会出现格位过宽导致元件串格、格位过窄无法放入常用料段的问题。

　　设计阶段优先考虑了桌面作业的摆放适配性，整体采用带围边的敞口结构，盒体侧壁做了均匀的壁厚加强，既保证3D打印或者注塑成型时的脱模顺畅，也能避免日常取放过程中侧壁受力变形导致格位错位；格板与盒体为一体化结构，不存在拼接缝隙，极小尺寸的贴片元件不会卡入装配缝隙造成损耗。从实际使用场景出发，盒体的高度经过多轮调整，既不会因为格位太浅导致元件在挪动过程中洒出，也不会因为格位过深导致手指取料时无法触碰到格底的小尺寸元件，日常作业时可以直接摆放在焊台旁的物料区，按阻容值、元件类型提前分装好常用料，焊接时无需反复翻找原包装料盘。

　　格位的排布采用规整的矩阵式布局，使用者可以自行在格位旁标注元件参数，取料时视线扫过即可快速定位对应物料，相比多抽屉式的元件盒，这种敞口多格结构没有抽屉抽拉的操作步骤，单手即可完成取放动作，在手持烙铁、镊子的焊接作业过程中操作连贯性更强。盒体边缘做了小圆角过渡处理，没有尖锐的棱角，日常拿取挪动时不会刮划桌面、刮破防静电手环，也避免了磕碰焊台周边的线材、工具。针对电子作业场景的防静电需求，结构设计时预留了材质适配空间，生产时可直接选用防静电ABS或者PETG材质加工，无需额外做表面涂层处理，不会对敏感器件造成静电损伤。

　　整体结构没有复杂的倒扣、卡扣结构，不管是采用FDM3D打印小批量自制，还是开模注塑量产，都能实现较低的加工成本，格板的壁厚均匀，打印过程中不会出现局部塌陷、壁厚不均导致的成型缺陷，个人创客也可以直接自行打印使用。在多工位小批量生产场景中，这类收纳盒可以按工位提前配好对应BOM的贴片元件，每个工位对应一个收纳盒，作业时无需传递料盘，减少物料流转过程中的丢料、混料问题；在教学实验场景中，可以提前将实验所需的贴片元件分装入对应格位，学生实验时无需逐一分发元件，大幅提升实验准备效率。盒体底部做了微幅的防滑平面处理，摆放在光滑的防静电桌面、不锈钢工作台面上时不会轻易滑动，碰擦到盒体也不会出现整体倾洒的情况，相比纸质的元件分格盒，塑料材质的盒体可以耐受焊锡渣的短时烫触，不会被烙铁头误碰后出现破损，使用寿命更长。每个格位的分隔板高度略低于盒体外围高度，盖上配套的平盖后，盖板与分隔板顶部刚好贴合，挪动或者竖直放置收纳盒时，不同格位的元件不会出现串格问题，长期存储时也能阻挡灰尘落入格位，避免元件引脚氧化影响可焊性。
