OpenMV视觉模块配套3D打印防护外壳设计

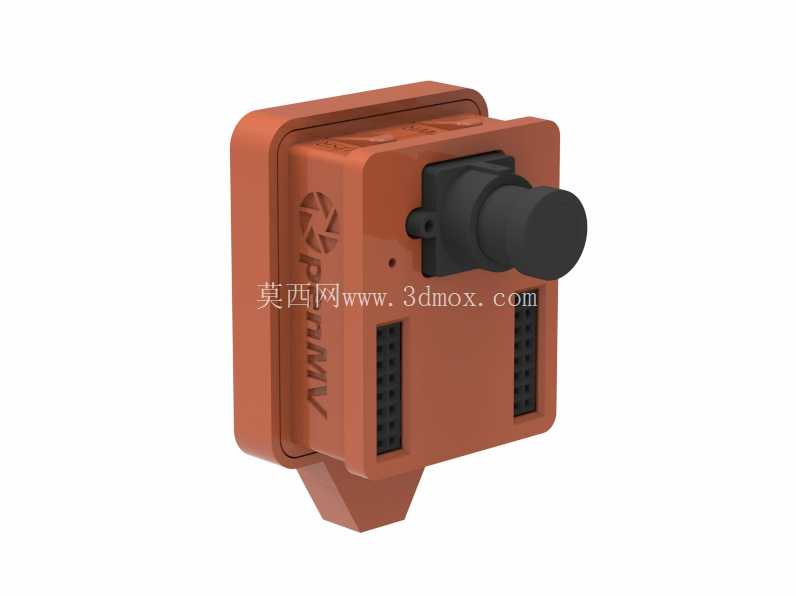

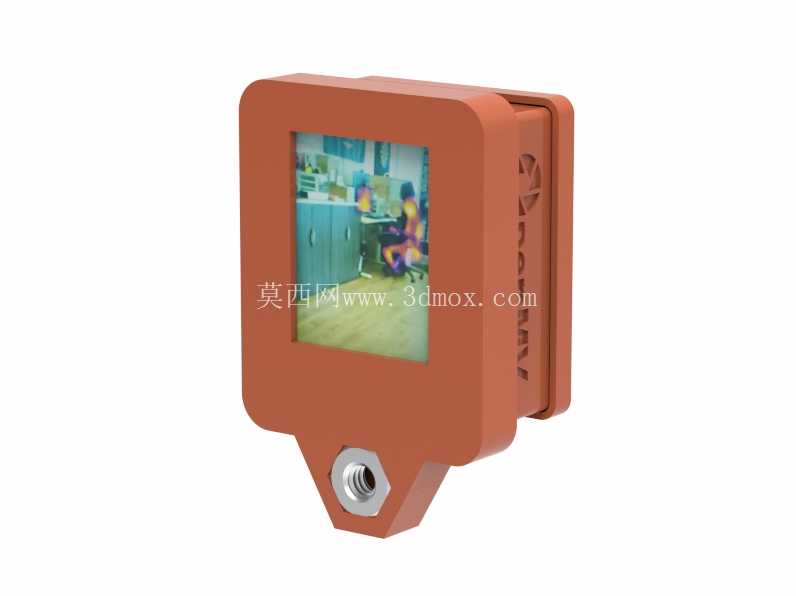

　　在嵌入式视觉开发、小型智能设备原型验证场景中，OpenMV这类微型机器视觉模块的防护与拓展安装一直是结构设计环节容易被忽略的细节，很多开发者直接裸露电路板使用，不仅容易在调试、外场测试中磕碰损坏镜头与贴片元件，接线外露也容易拉扯造成焊盘脱落，这款配套外壳正是针对这类实际工程痛点完成的结构设计。从实际使用场景出发，这款外壳完全贴合OpenMV Cam RT1062模块的本体轮廓，所有结构避让都严格按照模块本体的元件高度、接口位置做了公差预留，装配时不需要对原有模块做任何打磨、改装，直接将模块卡入壳体内腔即可完成初步固定，不会出现压件、卡滞的问题。

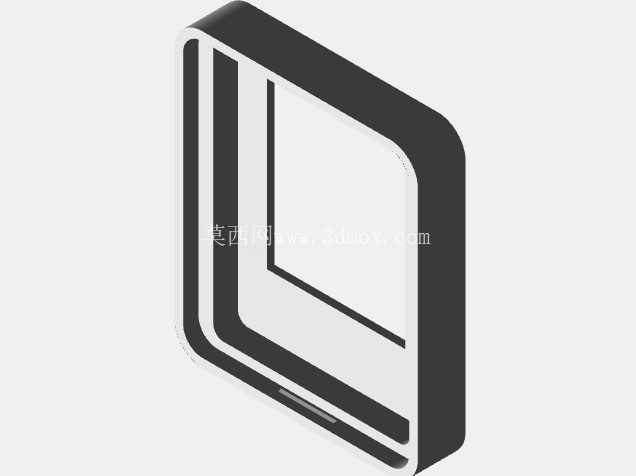

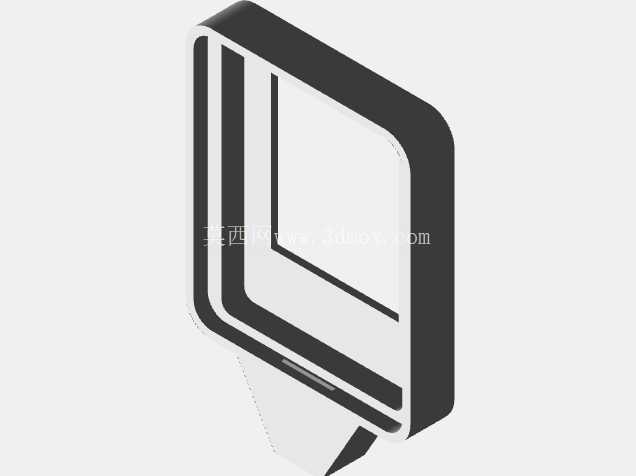

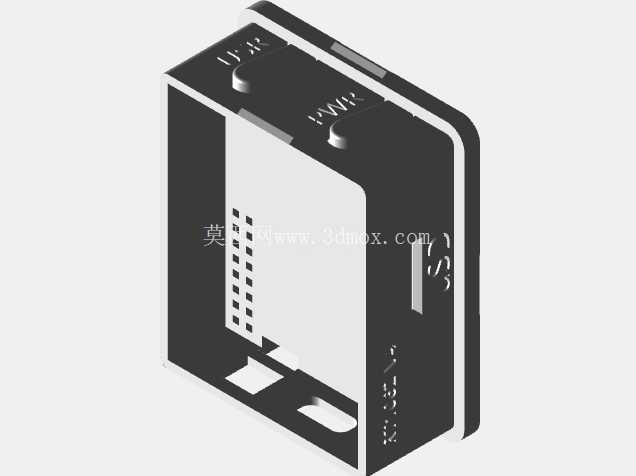

　　外壳在接口位置做了精准的开口避让，无论是调试用的USB接口、外接扩展的排针接口，还是镜头安装位都完全对齐，不会出现插线受阻、镜头偏位的问题，其中针对板载状态LED专门设计了一体成型的导光结构，不需要额外加装导光柱，装配后可以清晰观察模块的运行状态，不会因为外壳遮挡丢失状态指示功能。外壳设计了两种可选上盖结构，一种对应需要外接GPIO排线的使用场景，在上盖对应排针位置预留了开口，方便外接扩展模块接线；另一种为封闭上盖，适合不需要频繁外接排线、对防护等级有一定要求的部署场景，两种上盖都可以直接扣合在壳体上，不需要额外紧固件就能完成固定，日常调试拆装非常方便。

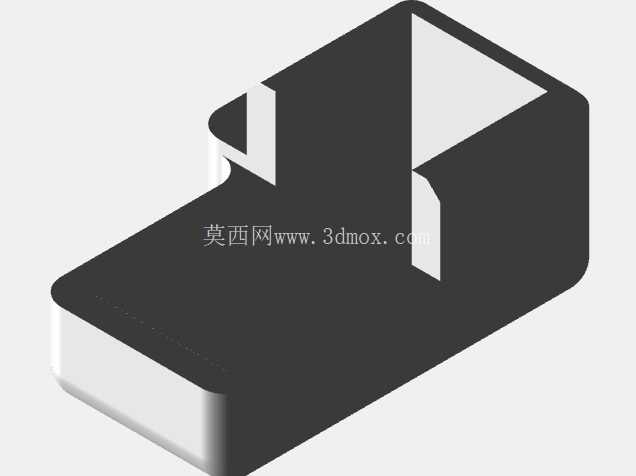

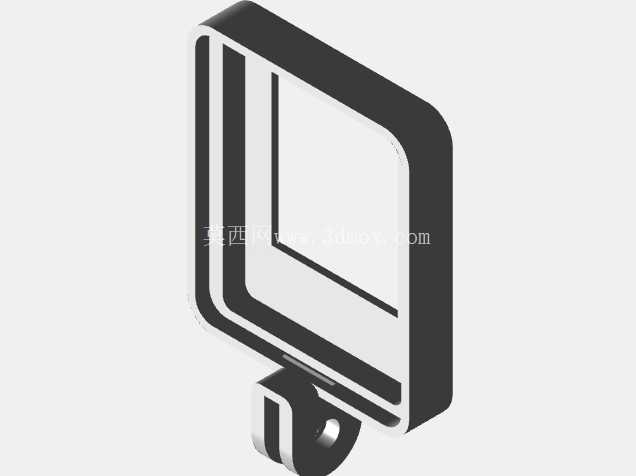

　　考虑到外场测试、便携部署的供电需求，外壳在镜头下方的空间集成了专用电池仓，可以容纳对应规格的小型锂电池，直接为视觉模块供电，不需要额外外挂电池盒，电池仓位置做了走线槽与压线结构，电池接线可以顺着槽位连接到模块供电引脚，不会出现线序挤压、磨损短路的问题，同时配套了专门的走线遮挡盖，扣合后可以完全遮盖外露的供电接线，避免拉扯造成接线脱落。为了拓展模块的安装适配性，壳体侧面集成了标准GoPro接口适配结构，可以直接搭配市面上通用的GoPro支架、夹具、快装板使用，不管是固定在移动机器人、无人机机架，还是桌面支架、工装夹具上都不需要额外设计转接件，大幅降低了部署时的结构适配工作量。

　　如果需要更高的固定强度，壳体上预留了对应规格的螺母安装位与螺丝过孔，可以使用标准M2.5螺母与6mm长度螺丝将模块与壳体牢牢锁固，避免剧烈震动场景下模块与壳体松脱，不过在常规静态、低震动的使用场景下，依靠壳体本身的卡扣结构就可以完成可靠固定，螺丝属于可选加固件，不是必须装配的零件。从安装边界来看，整个外壳的外轮廓尺寸完全围绕模块本体做最小化设计，没有多余的突出结构，不会额外占用过多安装空间，所有壁厚都按照FDM3D打印的工艺要求做了优化，既保证了足够的结构强度，不会因为轻微磕碰出现开裂，也不会因为壁厚过大造成打印时间过长、材料浪费，壳体边角都做了圆角过渡，没有尖锐棱角，装配和使用过程中不会划伤接线或者操作人员。在实际工程应用中，这款外壳可以覆盖从实验室原型调试、课程教学实验，到小型智能车、视觉检测工装、便携图像采集设备的外场部署等多个场景，既解决了裸板使用的防护问题，又通过集成化的结构设计减少了额外配件的使用，不需要开发者单独设计电池固定结构、支架转接结构，直接打印装配就可以投入使用，大幅缩短了视觉类项目的结构开发周期。
