带净化杀菌功能的智能储水装置结构设计

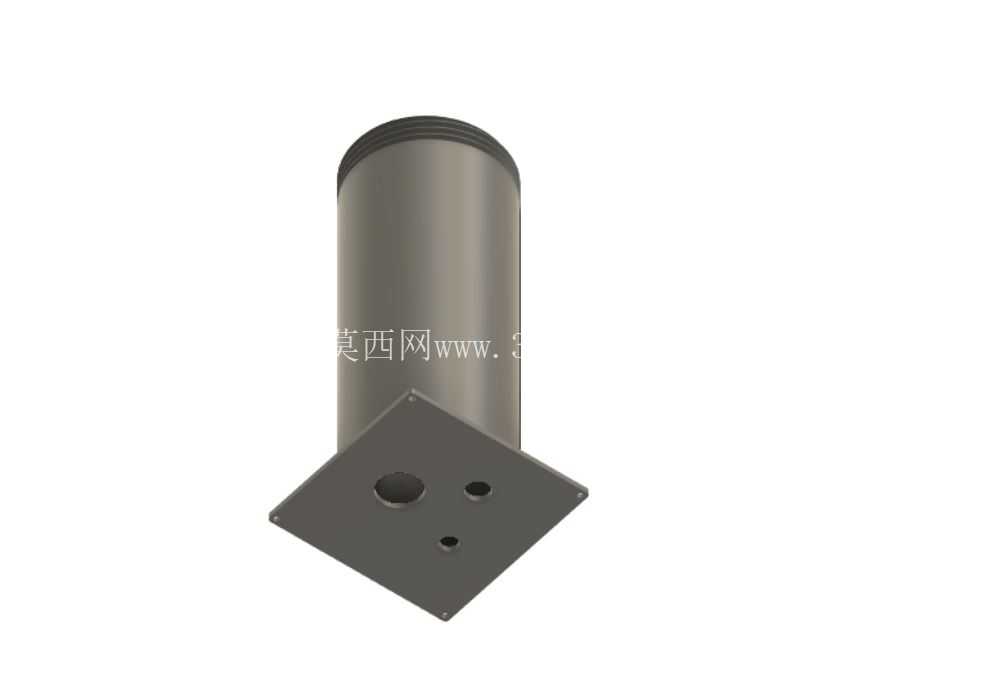

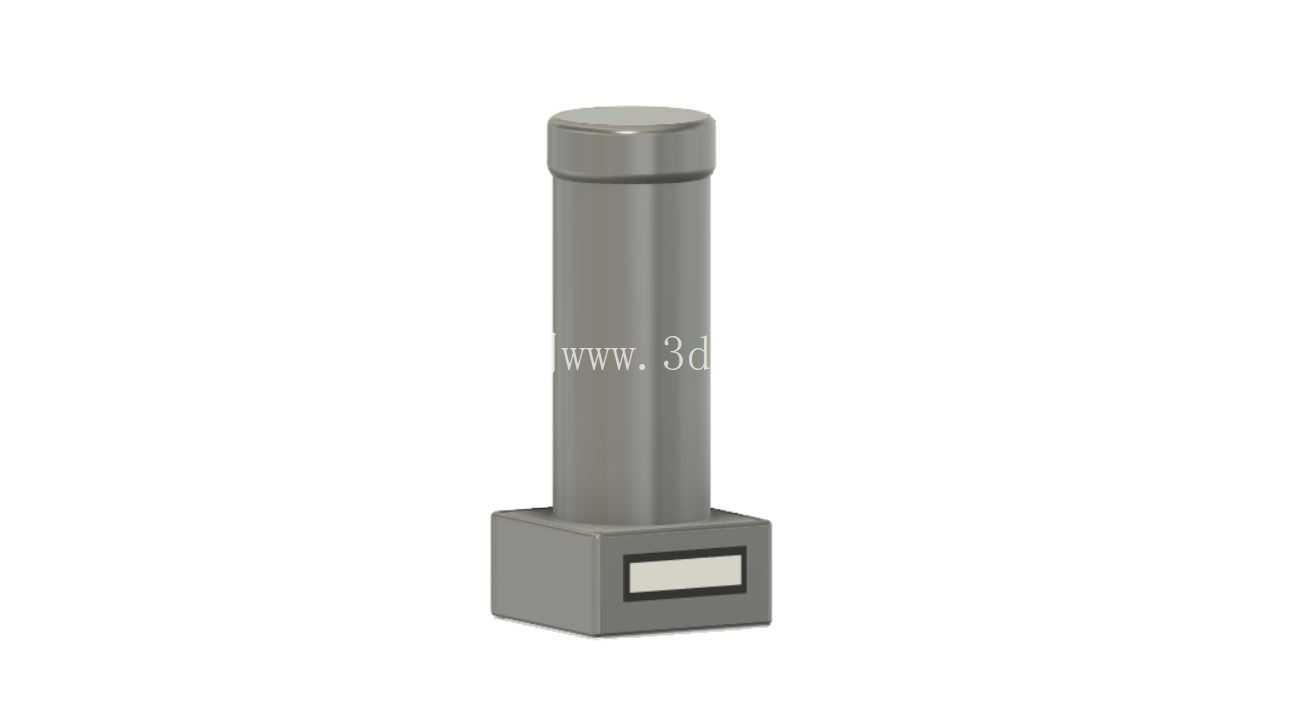

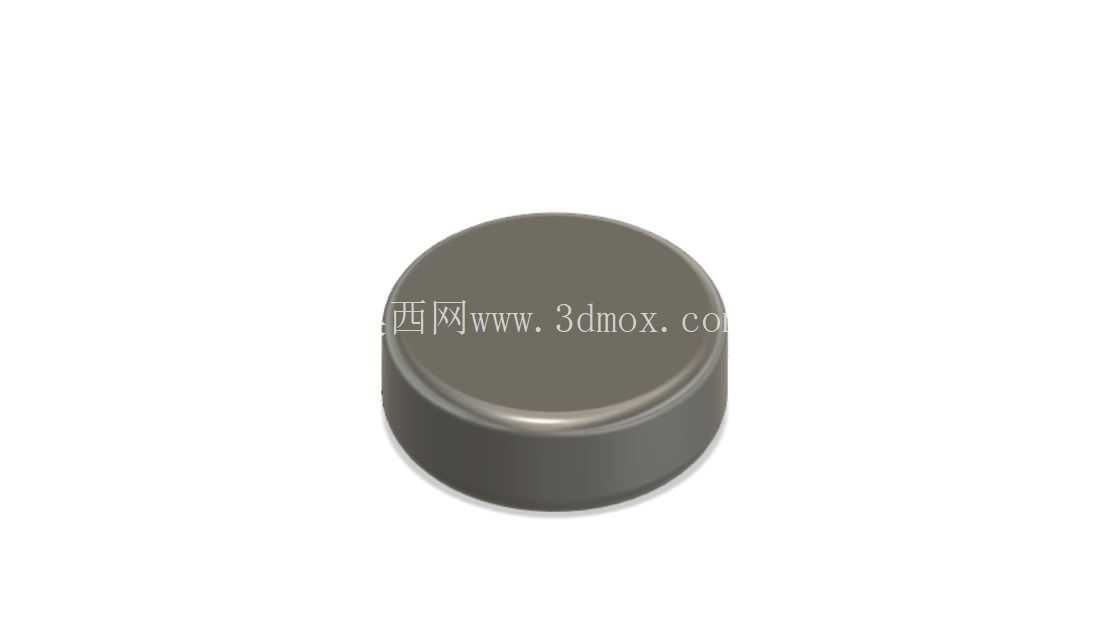

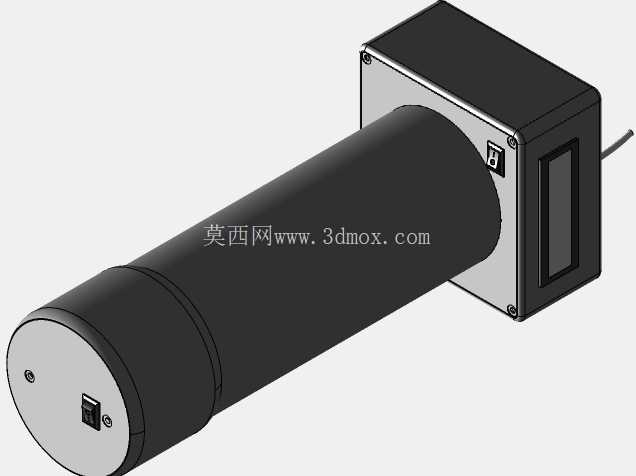

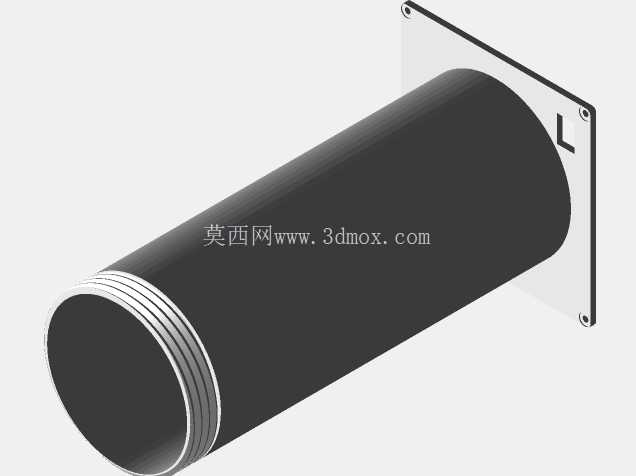

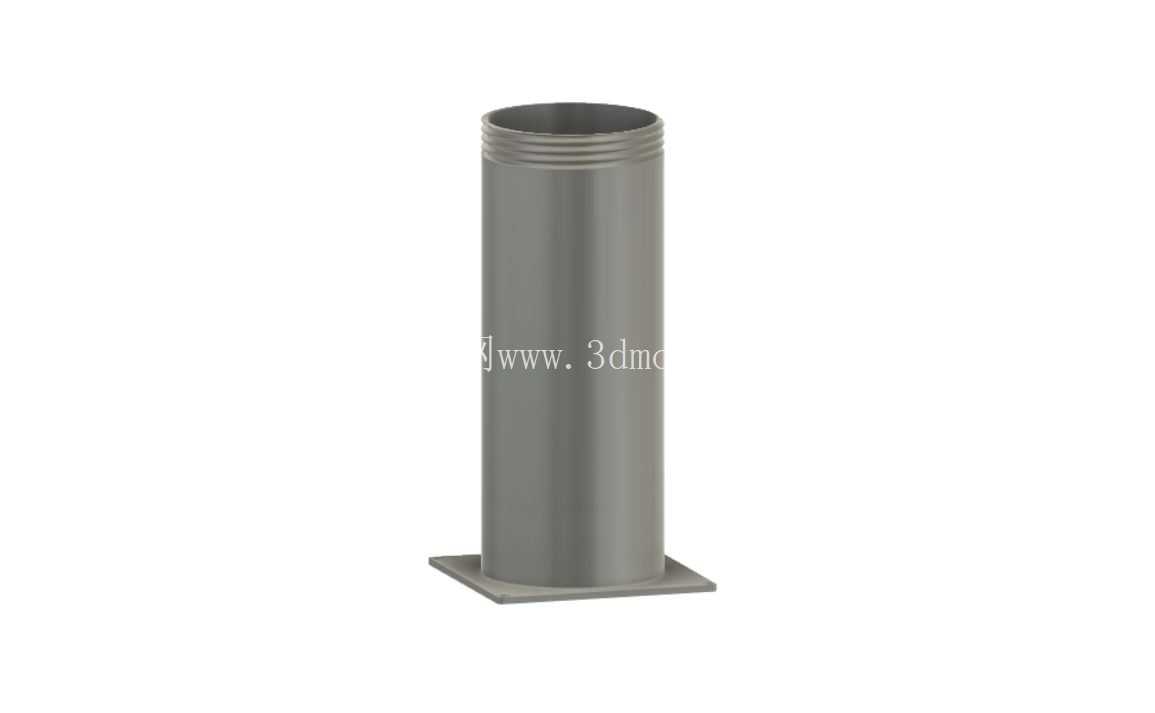

　　这款智能储水装置的三维结构设计，核心围绕户外出行、办公桌面、差旅便携等日常饮水场景的实际需求展开，区别于传统普通储水瓶仅具备液体盛装功能的单一属性，在结构层面整合了多模块功能单元，同时兼顾手持便携的尺寸边界约束。从整体结构布局来看，装置采用上下分段式设计，下部为功能集成基座，上部为柱状储水腔体，整体握持段直径控制在65mm至75mm区间，适配成年人单手握持的人机工程尺寸，总高度控制在220mm以内，可轻松放入常规双肩包侧袋、车载杯架等常见收纳空间，基座部分的外轮廓做了1.5mm的圆角过渡处理，避免放置时剐蹭接触面，同时基座底部预留了3mm高度的防滑脚垫安装位，放置在光滑桌面时可避免滑动倾倒。上部储水腔体采用食品接触级的等径薄壁结构设计，壁厚控制在1.2mm，在保证结构强度满足日常跌落冲击要求的前提下，尽可能压缩结构自重，腔体顶部采用旋合式密封端盖，密封槽内预留2mm直径的食品级硅胶密封圈安装位，旋合行程设计为3圈，可保证倒置、晃动状态下无液体渗漏，端盖顶部做了微弧面处理，避免积水残留。

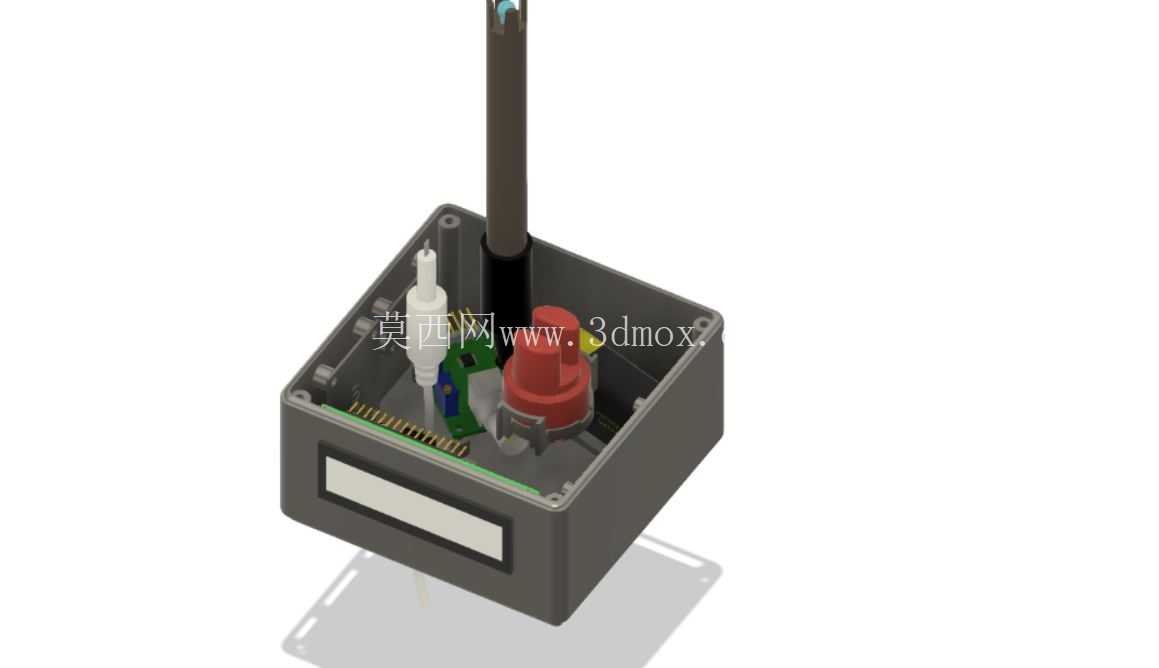

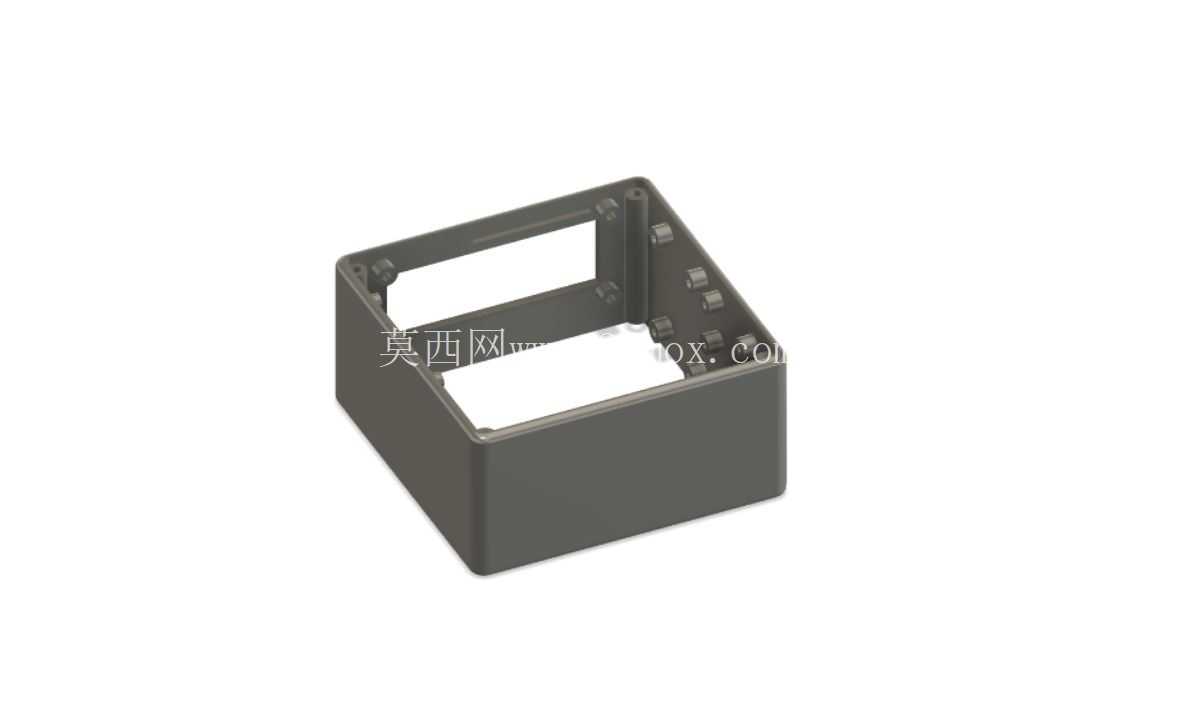

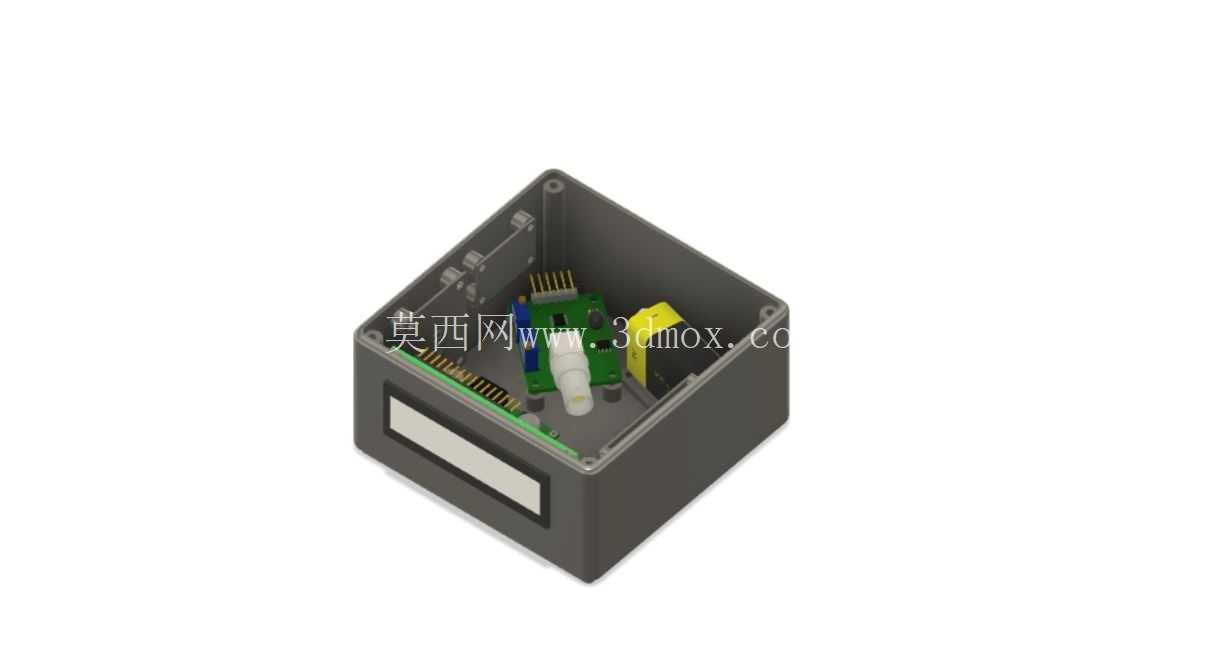

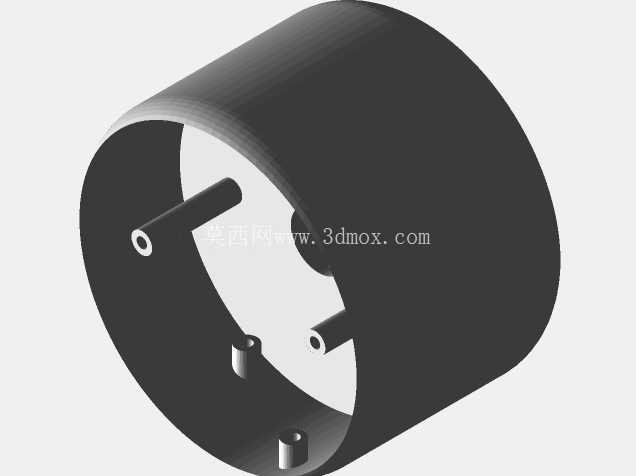

　　下部功能基座是整个装置的核心结构承载区，内部预留了三层安装空间：最上层为水流通道层，与上部储水腔体通过卡扣式快接结构连通，通道内集成水质净化滤芯的安装位，滤芯采用插拔式固定结构，更换时无需额外工具，直接旋开基座侧盖即可完成替换，滤芯的过流面积设计为12平方厘米，可满足常规流速下的水质过滤需求，可截留水中的颗粒杂质、余氯等常见污染物；中间层为功能检测与杀菌模块安装区，预留了酸碱度检测传感器的安装孔位，检测探头直接与水流通道接触，可实时采集水体的pH值数据，同时预留了UV-C紫外线LED灯珠的安装位，灯珠照射方向正对水流通道，在出水前可对水体进行持续照射杀菌，杀菌模块的外围做了遮光隔离结构设计，避免紫外线向外泄漏对人体造成影响；最下层为供电与控制模块安装区，预留了圆柱形锂电池的安装仓，以及控制电路板的固定螺柱位置，基座正面预留了矩形显示屏安装窗口，窗口边缘做了0.8mm的止口结构，可固定显示屏同时实现防水密封，显示屏可实时展示当前水体的酸碱度数值、滤芯剩余寿命、电池剩余电量等信息。

　　在结构强度校核层面，储水腔体与基座的连接位置设计了4个均匀分布的加强筋，筋位厚度1mm，高度8mm，可承受1.2米高度自由跌落至水泥地面的冲击载荷，不会出现连接断裂的问题；基座内部的各个模块安装位都设计了对应的定位卡扣与减震胶垫安装位，避免日常携带过程中的震动导致模块移位、接触不良。整个装置的进水与出水采用同一通道设计，端盖旋开即可完成注水，注水时水流经过净化模块进入储水腔，出水时水流从储水腔流出，依次经过酸碱度检测区、紫外线杀菌区后从出水口流出，整个流道无死角设计，避免长期使用出现积水滋生细菌的问题。

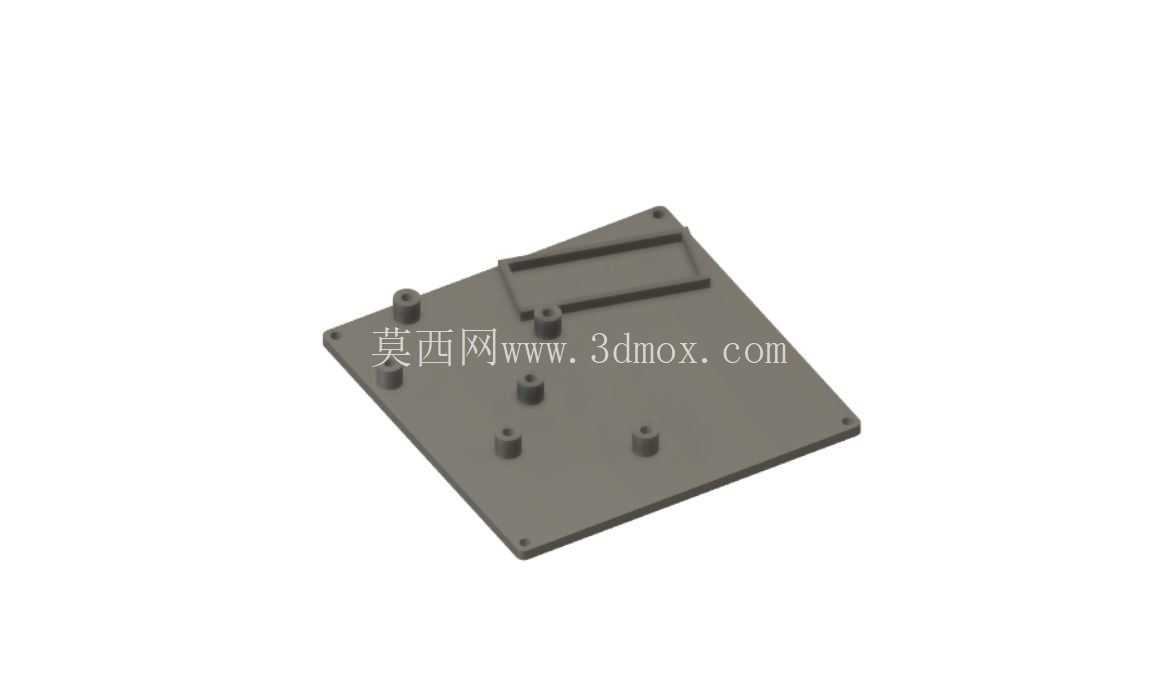

　　在安装边界层面，基座的最大外轮廓尺寸为80mm×80mm，各个内部模块的安装公差控制在±0.1mm，保证各个功能模块装配后无干涉，电路板的固定螺柱位置预留了0.5mm的调节余量，可抵消注塑生产过程中产生的尺寸公差，提升装配良率。考虑到日常使用的防水需求，基座上下盖的配合面预留了1.5mm宽度的密封胶圈安装槽，可实现IPX6级别的防水能力，日常冲洗、短时间淋水都不会导致内部电路损坏。储水腔体的容量设计为500ml，满足成年人单次出行2至3小时的饮水需求，不会因为容量过大导致整体重量过高影响便携性。
