DFRobot Romeo控制板专用防护外壳结构

这款壳体是专为DFRobot Romeo系列控制板开发的专用安装防护结构，在开源硬件项目、小型智能设备开发、教学实验装置搭建场景中，这类定制化外壳的作用远不止简单的防尘遮挡，它直接决定了控制板在实际部署中的安装适配性、接口操作便利性以及长期运行的防护可靠性。很多开发者在做项目时往往忽略外壳的结构匹配度，随便找通用壳体开孔，最后要么接口对位偏差导致线材插拔卡滞，要么安装柱位置不对强行拧螺丝顶坏电路板走线，这款专用壳体从设计之初就完全贴合Romeo控制板的板型轮廓，所有结构特征都围绕板载元件的布局做了避让和适配。

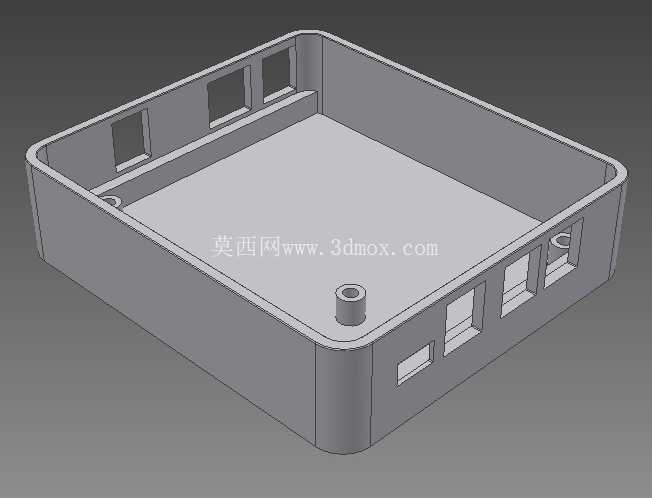

从结构细节来看，壳体采用敞口式盒型设计，侧壁预留的多组矩形开口完全对应控制板上的USB接口、电源接口、外接端子排的位置，开口边缘做了微小的倒角处理，避免插拔线材时割伤线材外被，也能让接口插头完全插入不会被壳体侧壁顶住。壳体底部的圆柱形安装柱是整个结构的定位核心，柱体内嵌的铜柱安装位高度经过精确核算，当控制板通过螺丝固定在安装柱上时，板载的电容、排针等凸起元件的底部刚好和壳体内底保持1.2mm左右的安全间隙，既不会因为间隙过大导致电路板受按压时形变，也不会因为间隙过小挤压元件引脚造成虚焊脱落。

在安装边界的考量上，壳体的内腔轮廓比控制板的实际外轮廓单边大出0.8mm，这个尺寸是经过反复验证的：如果间隙留小了，控制板受温度变化产生轻微形变时会被壳体内壁卡滞，长期使用可能导致板层受力开裂；如果间隙留得过大，控制板在壳体内会出现窜动，线材受到拉扯时容易把接口从板上扯掉。壳体的外壁转角做了R3的圆角过渡，一方面是注塑成型时的工艺要求，避免尖角处出现应力集中导致壳体受撞击时开裂，另一方面在实际装机时，圆角外壳不会划伤操作人员的手，也不会刮破设备内部的其他连接线材。

侧壁上的几处方形小开口是专门预留的状态指示灯观察窗，当控制板通电运行时，电源指示灯、通讯状态指示灯的光线可以直接从开口处透出，不需要额外在壳体上做导光结构，既简化了壳体的加工难度，也能让使用者直观看到设备的运行状态。靠近侧壁的小型半圆缺口是走线预留位，当控制板需要外接传感器、舵机等外设时，线材可以从这个缺口处引出，不需要从壳体上方的敞口处绕线，让整个设备的布线更加规整，也避免上盖安装时压伤线材。

从实际使用场景来说，这类专用外壳在小型移动机器人、桌面级智能交互装置、学生科创竞赛作品中的应用非常广泛，很多时候项目的控制部分需要外露在设备机架上，如果没有合适的外壳防护，车间里的金属切屑、实验环境中的灰尘、日常使用时溅落的液体很容易落到电路板上造成短路，这款壳体的侧壁高度刚好覆盖控制板上所有的带电元件，配合对应的上盖安装后可以达到基础的防尘防泼溅能力，完全满足常规室内项目的防护需求。

设计这款壳体的时候，还特意考虑了堆叠安装的可能性，壳体上沿的止口结构可以和同系列的上盖或者扩展层壳体精准配合，当项目需要叠加扩展板、电池模块的时候，不需要额外做连接支架，直接通过壳体的止口定位就可以完成多层结构的堆叠，大幅减少项目组装时的结构件数量。壳体的壁厚均匀控制在2mm，这个厚度对于ABS材质的注塑壳体来说，既能保证足够的结构强度，在设备跌落或者受到轻微撞击时不会开裂，也不会因为壁厚过大导致材料浪费、壳体整体重量超标，对于需要控制整体重量的移动类项目来说非常友好。

很多开源硬件项目的外壳设计往往只考虑能不能把电路板装进去，忽略了实际操作中的人机交互细节，这款壳体在接口开口的位置做了内凹处理，当插头插入接口后，插头的尾部不会突出到壳体外壁之外，既可以避免设备移动时插头碰到其他障碍物被碰掉，也能让整个设备的外轮廓更加整洁。安装柱的位置特意避开了板载的功率元件散热区域，不会因为壳体结构挡住散热路径导致元件工作时温度过高，在长时间连续运行的场景下，壳体内部的空气可以通过接口开口和走线缺口形成自然对流，带走板载元件产生的热量，不需要额外增加散热风扇就可以满足控制板的散热需求。
