大疆Phantom接收机3D打印防护外壳

这款接收机外壳是针对大疆Phantom系列无人机配套接收机开发的直接打印成型防护结构，核心作用是为裸露的接收机电路板提供物理防护，同时兼顾安装适配性与轻量化需求。从实际航模使用场景来看，无人机飞行过程中接收机电路板长期暴露在外，容易受到飞行中溅起的泥沙、草屑、露水侵蚀，也可能在起降、轻微炸机时被硬物磕碰损坏核心芯片与接线引脚，这类定制化外壳能完全贴合电路板轮廓，将核心电路区域完全包覆，仅预留必要的天线出线位与接线端口开口，既不影响信号接收与接线操作，又能隔绝绝大多数外界物理损伤与环境侵蚀。

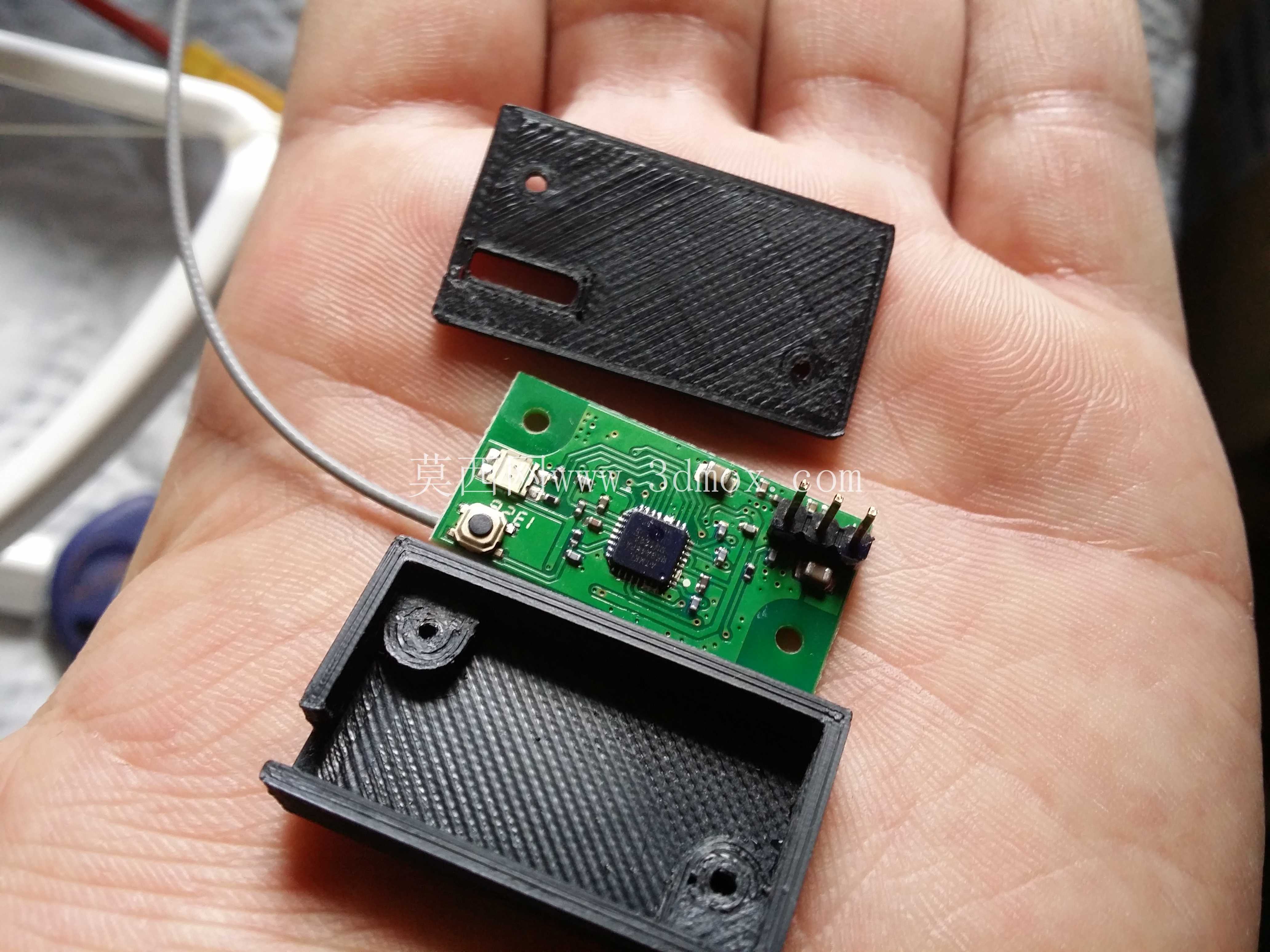

设计过程中首先围绕接收机电路板的实际轮廓做贴合式腔体构建，腔体内部预留了电路板的定位凸台，对应电路板上的两个固定安装孔位做了内嵌式柱体结构，安装时不需要额外打胶，直接将电路板卡入腔体后，通过自攻螺丝就能将电路板与下壳体牢牢固定，上盖与下壳体采用直边扣合结构，配合3D打印耗材本身的轻微形变特性，扣合后紧密贴合，不需要额外设计卡扣结构就能避免飞行过程中盖体松脱。外壳表面做了细微的纹理处理，一方面是减少3D打印层纹带来的外观瑕疵，另一方面也能提升手持安装时的摩擦力，避免拆装时打滑。

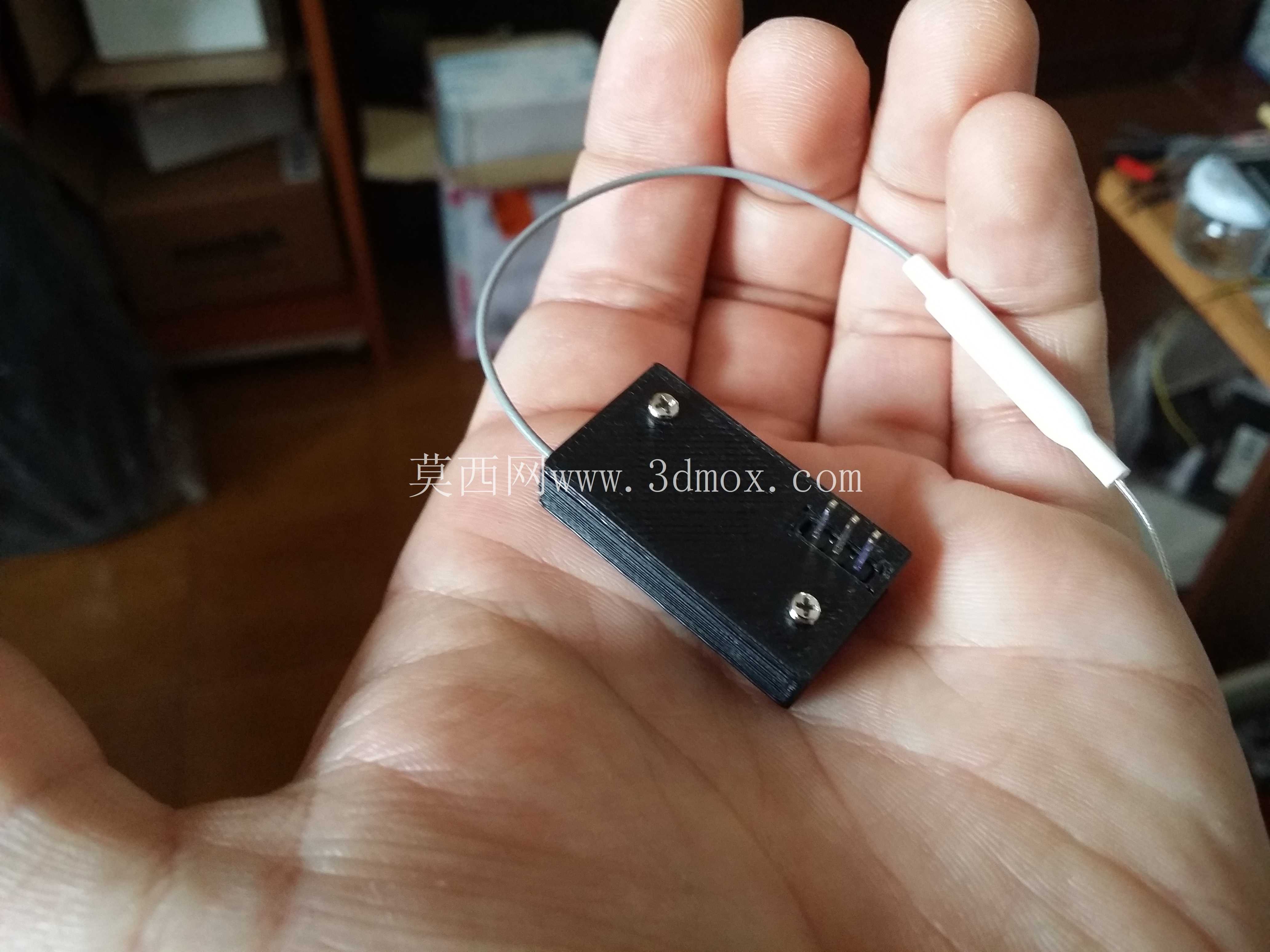

从安装边界来看，外壳整体尺寸完全匹配对应接收机的电路板大小，整体厚度控制在刚好包覆最高元器件的范围，不会额外增加过多安装体积，适配无人机上原有接收机的安装位，不需要改动原有机架的安装孔位就能直接替换安装。出线槽的位置对应电路板上天线的出线方向做了窄槽开口，刚好能穿过天线馈线，避免馈线被壳体挤压变形影响信号传输，接线端的开口位置完全对应电路板上的插针排座，插接线束时不需要额外掀开外壳，直接就能完成插拔操作，日常检修维护十分方便。

结构设计上充分考虑了3D打印的工艺特性，所有转角都做了小半径圆角处理，避免打印过程中出现应力集中导致的翘边问题，壳体壁厚均匀控制在1.5mm，既保证了足够的结构强度，能承受日常起降的轻微磕碰，又尽可能控制了整体重量，不会给无人机增加过多的负载影响飞行续航。上下壳体的配合面做了0.2mm的间隙预留，适配FDM打印的精度误差，即使是普通桌面级3D打印机也能直接打印出配合顺畅的成品，不需要二次打磨修整。壳体上预留的固定孔位对应电路板原有孔位做了沉头设计，安装螺丝后螺丝头不会突出壳体表面，避免安装时与机架其他部件产生干涉。

在实际使用场景中，这类打印外壳除了适配原厂接收机的防护需求，也能给同尺寸的第三方改装接收机提供防护参考，对于航模爱好者来说，不需要复杂的建模过程就能直接打印使用，解决了裸露电路板容易损坏的痛点。外壳的分体式设计也方便后期检修，需要调整接收机接线或者更换元器件时，直接掀开上盖就能操作，不需要拆除整个壳体的固定结构，相比一体式封装的外壳维护效率更高。同时外壳的结构设计没有遮挡接收机核心的信号接收区域，不会对无线信号传输产生屏蔽影响，保证接收机的信号接收灵敏度不受防护结构的干扰。
