Delta并联3D打印机滑块支撑组件

该组件为并联结构3D打印机的运动端核心承载部件，适配45x45mm规格的Rexroth-Bosch铝型材机架，承担打印头安装、磁轴定位、双轴支撑的复合功能，是Delta机型运动执行端的关键结构件。从实际应用场景来看，这类部件多用于桌面级并联3D打印机的 effector 端组装，日常运行中需要跟随并联臂做高频次的三维空间往复运动，既要承载打印头、散热风扇、进料喉管等末端配件的重量，还要抵消运动过程中产生的惯性冲击力，同时保证磁轴、光杆的安装同轴度，避免运动卡顿影响打印精度。

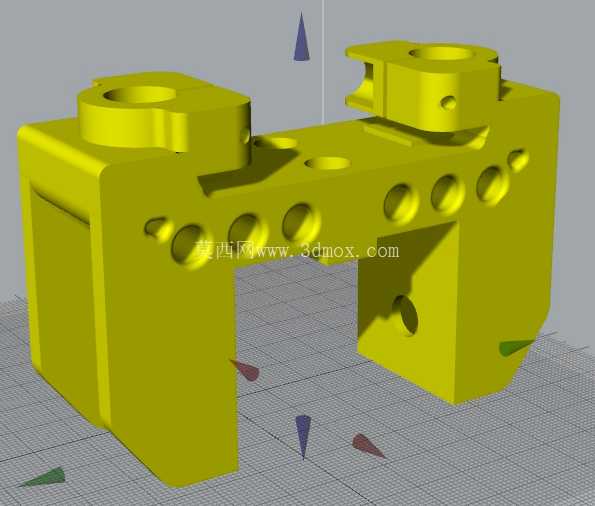

从功能特性上看，该结构集成了三类安装位：顶部的两组凸台结构为打印头及配套散热组件的安装基准，预留的沉孔可直接适配标准E3D系列打印头的固定孔距，无需额外转接件；侧面排布的多组等径通孔为磁轴安装位，孔位公差控制在H7级别，可保证磁轴压装后无径向窜动，配合直线轴承实现顺畅的上下滑动；下方的两组U型支撑臂为14mm光轴的双支撑结构，相比单臂支撑可大幅降低光杆受力后的形变量，其中一组支撑位对应电机侧传动轮的安装基准，另一组对应滚轮导向位，可同时适配同步带传动与滚轮导向两种运动方案，减少了单独设计转接件的工作量。

设计思路上，该部件采用一体化铣削成型的结构逻辑，没有采用拼接式组装方案，避免了多零件拼接带来的累积装配误差。整体结构做了充分的轻量化处理，在非受力区域开设了多组减重孔，在保证结构刚性的前提下尽可能降低运动端的整体重量，可有效减少高速运动时的惯性过冲，提升打印过程中的运动响应速度。受力集中的安装凸台位置做了加厚处理，拐角处全部采用圆角过渡，避免应力集中导致的部件断裂，适配PLA、PETG、ABS等常见3D打印耗材的成型特性，即使用户自行打印该部件也能获得足够的结构强度。

安装边界方面，该组件的整体安装轮廓完全适配45x45mm规格的铝型材机架安装空间，两侧支撑臂的开档尺寸与并联臂的运动行程做了匹配校验，运动全行程中不会与型材框架、同步带轮等周边部件发生干涉。所有安装孔的孔位深度都做了限位设计，压装轴承、磁轴时不会出现顶穿结构的问题，底部的避让槽可预留出进料管、温控线的走线空间，避免运动过程中管线被剐蹭磨损。实际装配时，仅需按照孔位依次压装直线轴承、固定磁轴、锁紧打印头即可完成组装，不需要额外做配钻、打磨等二次加工，对DIY组装用户十分友好。

从结构刚性表现来看，该部件的壁厚设计兼顾了打印成型难度与受力需求，主体壁厚设置为3mm，安装位局部加厚至5mm，既不会因为壁厚过大导致打印时出现内部填充不实的问题，也不会因为壁厚过薄导致受力后出现形变。侧面的多组横向通孔除了减重作用外，还可作为辅助走线位，用于固定打印头的加热线、热敏电阻线，让运动端的走线更加规整，减少管线对运动的阻力。支撑臂末端的倒角设计可方便安装时导向，快速对准光杆与轴承位，降低装配难度。
