工业用皮带输送设备结构设计方案

　　在离散制造的车间产线布局、仓储物流的周转环节、轻工产品的装配工位之间，这类平皮带输送设备是衔接上下游工序最常用的单元载体，区别于滚筒输送、链板输送的重载特性，平皮带结构更适配规整箱体、袋装物料、小型加工件的中短距离平稳传输，不会对物料底部造成硬接触磕碰，运行噪音也远低于金属接触类输送结构。这套结构采用六支可调式方管支腿作为承载支撑，每支支腿底部配置方形调节脚盘，安装时可通过脚盘的螺纹结构调整整体机架的水平度，适配地面存在30mm以内高低差的安装场景，无需额外做地面预埋找平，支腿与侧边机架采用螺栓锁紧连接，现场组装时不需要焊接作业，拆解转运也更方便，单段设备的有效输送宽度可覆盖400mm到800mm的常用规格，长度可根据工位间距做模块化拼接，单段标准长度控制在3米以内，避免皮带过长出现跑偏、下榻的问题。

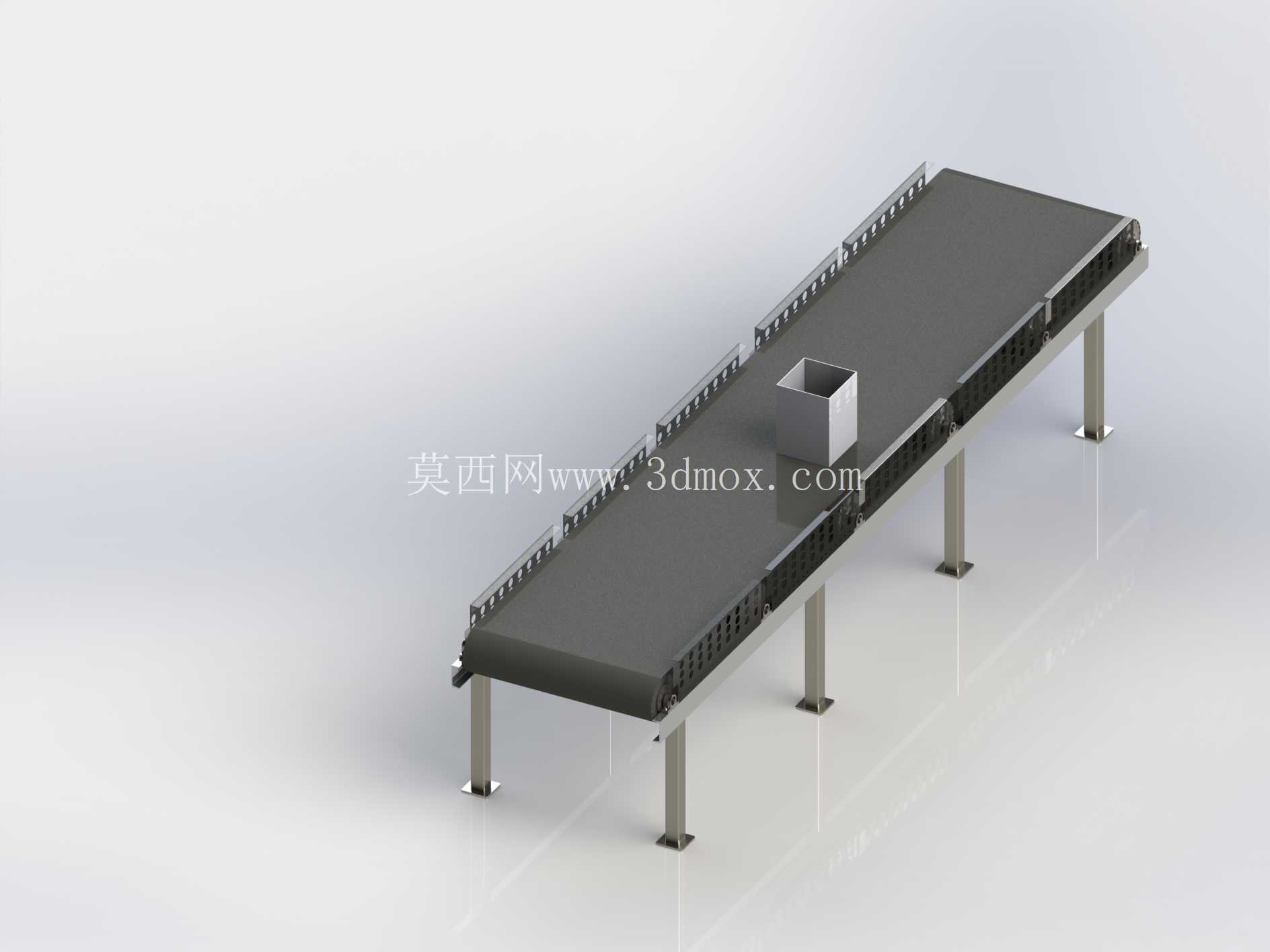

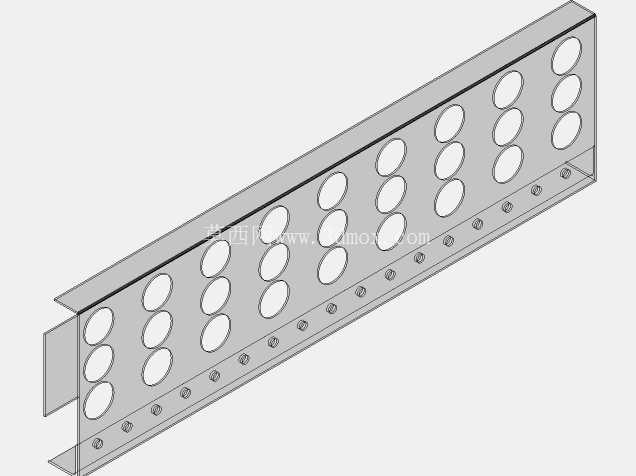

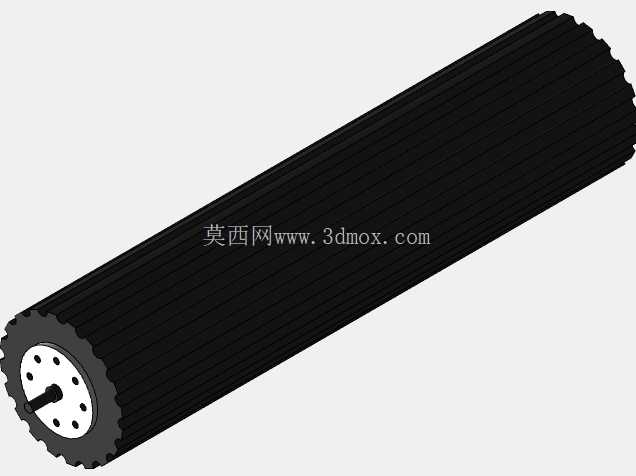

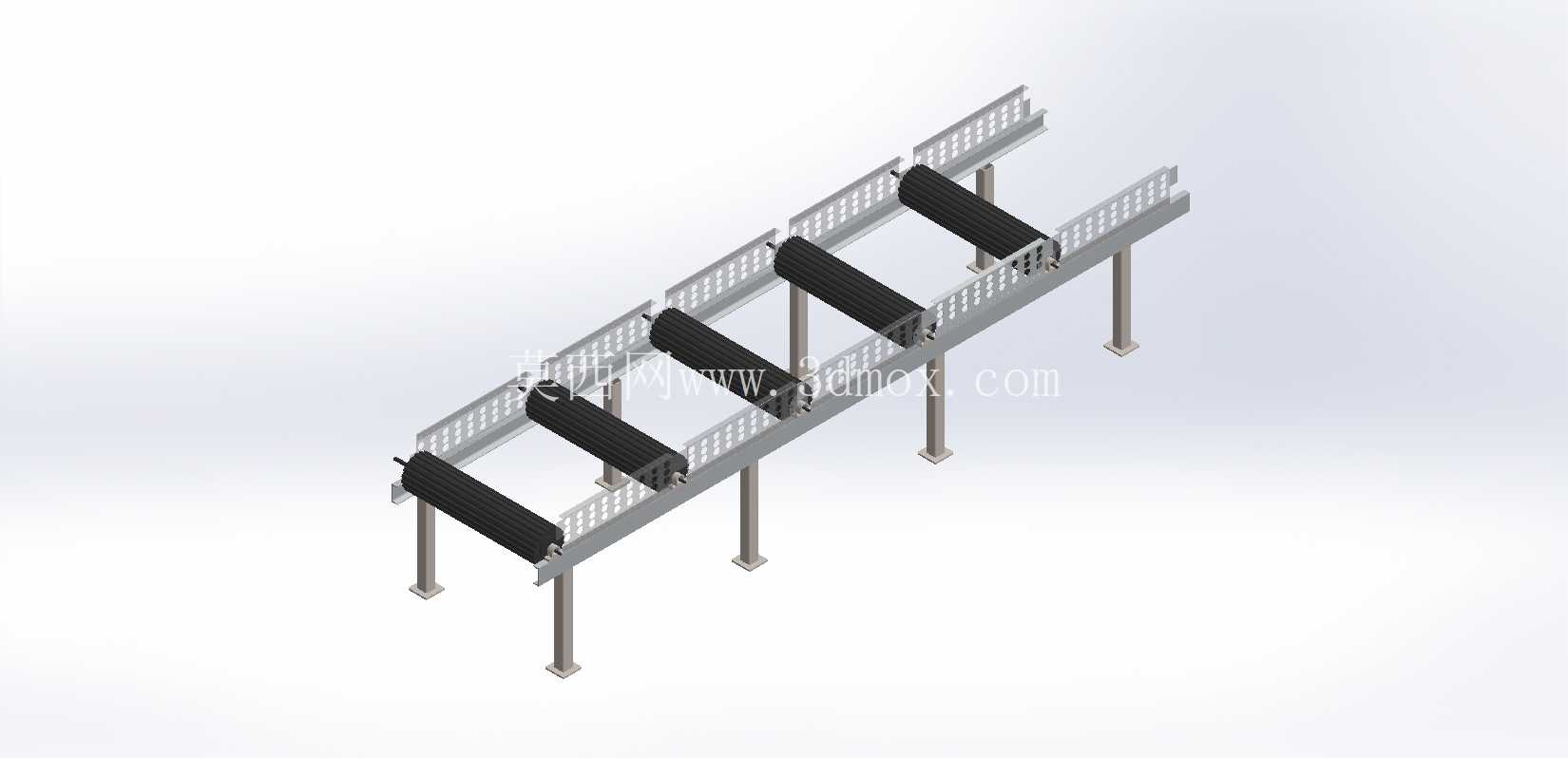

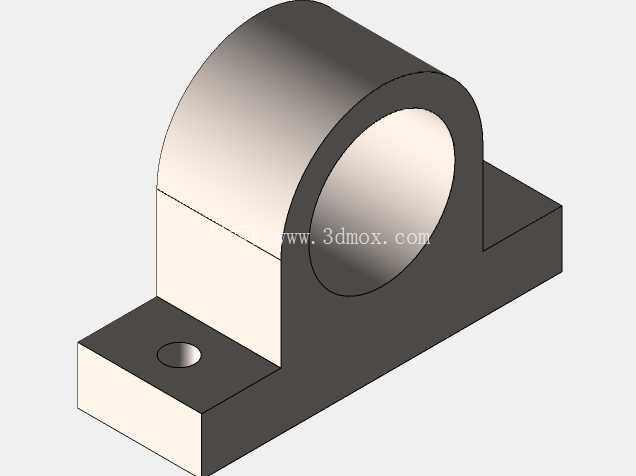

　　侧边机架采用折弯型材一体成型结构，沿输送方向的内侧等距布置导向挡边，挡边高度高出皮带工作面25mm，可避免输送过程中物料从侧边滑落，同时在机架内侧预留了皮带张紧调节的安装空间，张紧结构采用尾部螺杆调节方式，调节行程为80mm，日常维护时不需要拆解机架护板，仅通过尾部的调节螺母就能调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量。驱动端布置在设备的一侧端部，采用电机减速机直连驱动辊的结构，减少链传动带来的额外维护点，驱动辊表面做滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题，改向辊布置在设备另一端，辊筒两端配置带座轴承，转动阻力小，长期运行也不会出现轴端磨损卡滞的问题。

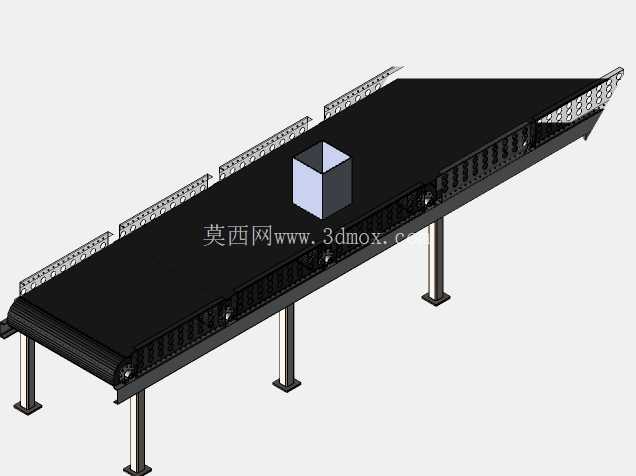

　　皮带表面采用哑光耐磨PVC材质，厚度为5mm，表面摩擦系数适中，既可以保证物料放置后不会随启停出现滑移，也不会因为摩擦力过大导致物料在工位挡停时出现过度磨损，皮带下方沿输送方向每间隔500mm布置一支承托板，承托板采用镀锌钢板制作，表面平整，避免皮带承载物料时出现下凹变形，保证输送面的平面度控制在2mm/m以内，满足需要在输送面上做扫码、视觉检测、工位定位的工艺要求。在设计这类输送结构时，首先要明确现场的输送载荷上限，常规轻型应用场景下单平米承载不超过50kg，支腿的间距就需要对应控制在1.5米以内，若承载要求提升到100kg每平，支腿间距要缩小到1米，同时承托板的厚度也要从2mm提升到3mm，避免长期受载出现变形。其次要考虑现场的安装边界，设备整体宽度要比有效输送宽度宽出160mm，预留两侧机架和调节结构的安装空间，设备底部的调节脚盘最低安装高度为600mm，最高可调整到850mm，可适配不同身高操作人员的工位作业高度，也能和前后端的加工设备、检测设备的出料高度做匹配，不需要额外做过渡衔接结构。另外在结构细节上，所有的型材切口都做了倒角处理，没有尖锐的飞边毛刺，避免现场安装和维护人员出现磕碰划伤，机架表面采用喷塑处理，耐油污耐锈蚀，适合机加工车间、包装车间、仓储分拣区等多尘、有少量油污的作业环境，日常清理只需要擦拭皮带表面和机架外侧即可，不需要做特殊的防腐维护。

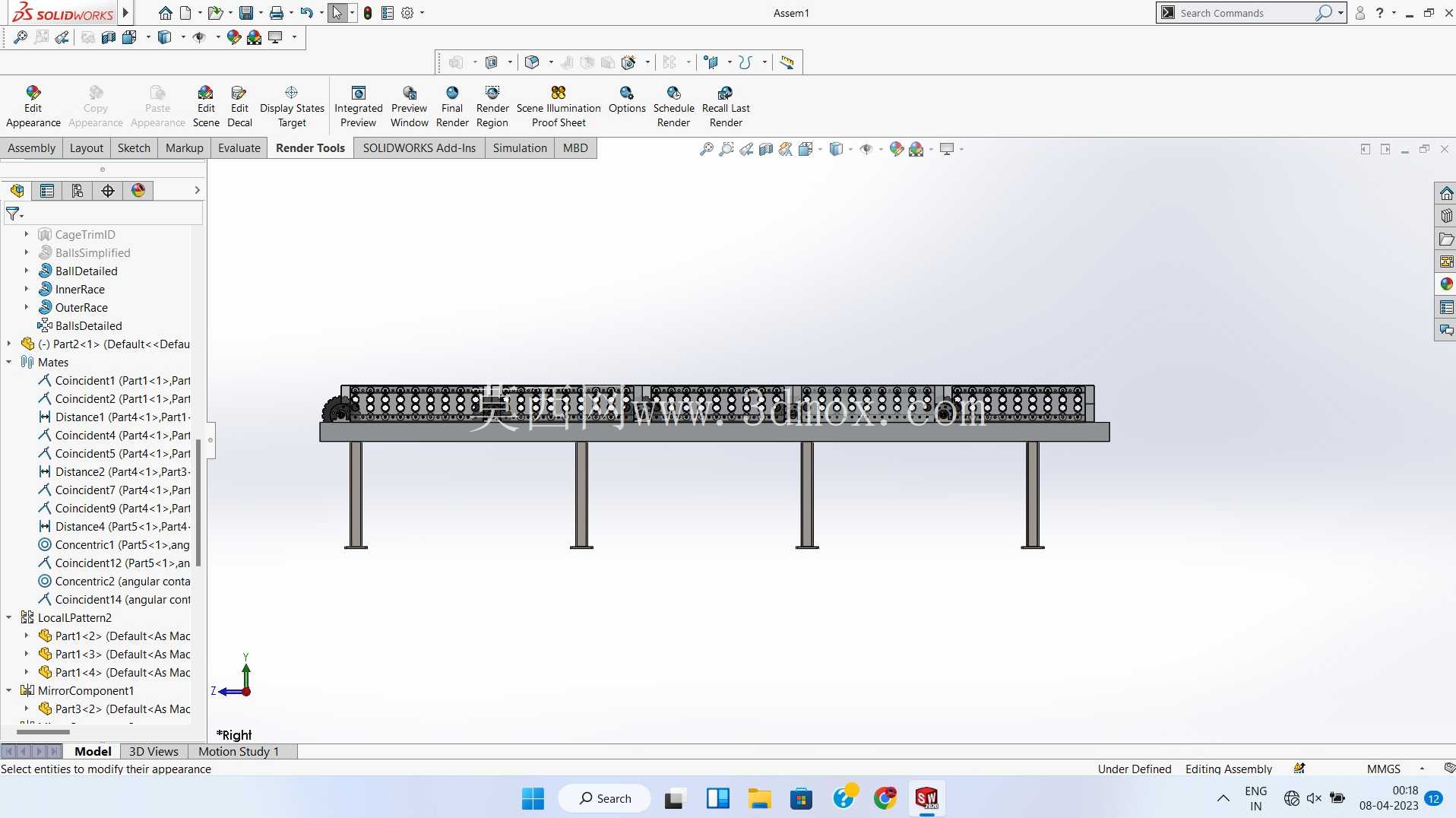

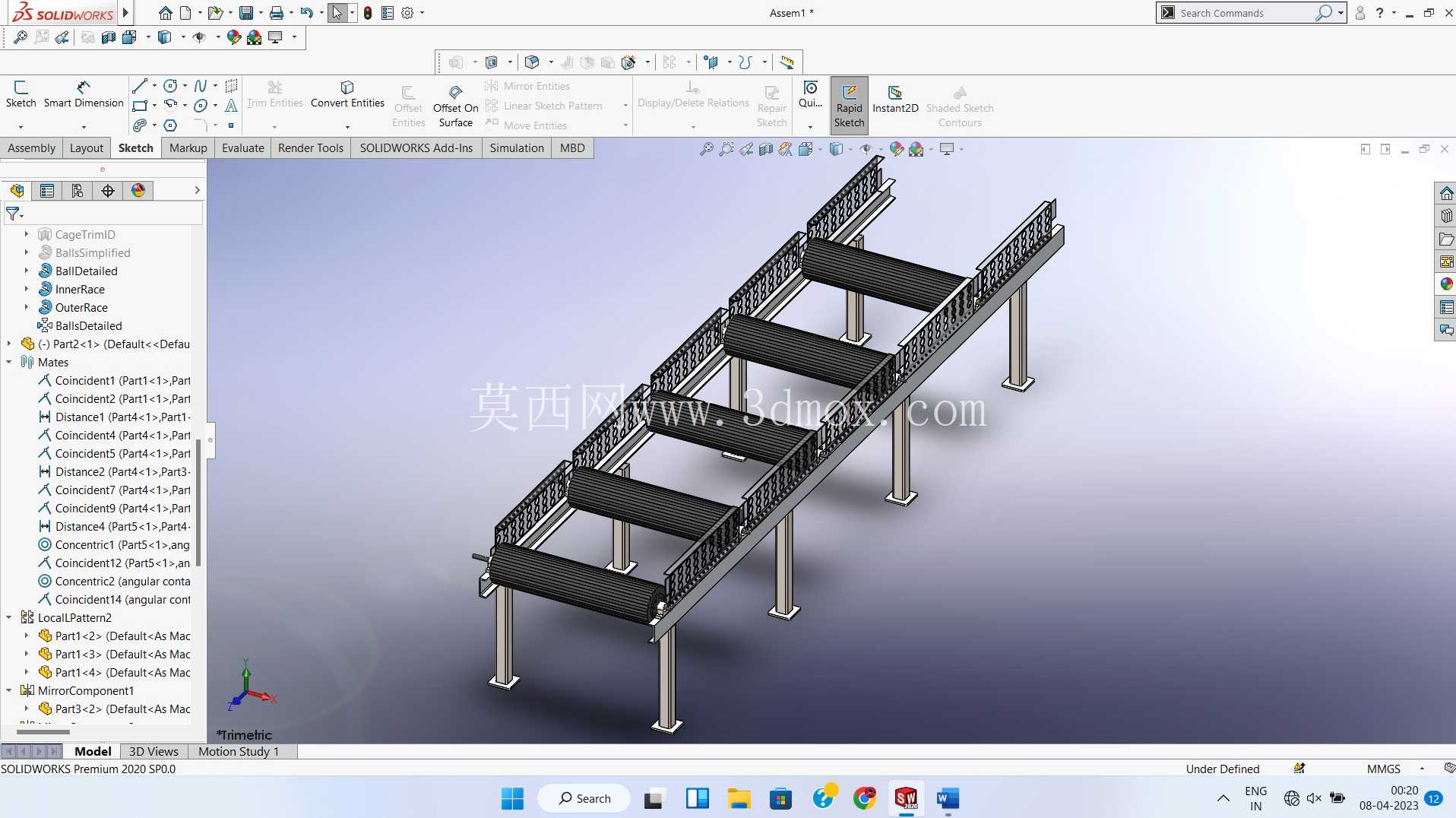

　　这类输送结构还可以根据实际工艺需求做功能扩展，比如在侧边安装光电传感器支架，实现物料到位检测、自动启停控制，也可以在机架下方安装线槽，布置传感器和驱动电机的线缆，避免线缆外露造成的安全隐患，若需要实现多段输送的速度匹配，还可以在驱动端加装变频调速模块，根据上下游的生产节拍调整输送速度，速度调节范围覆盖0.1m/s到0.5m/s，满足不同生产节奏的使用需求。和其他类型的输送设备相比，这种平皮带结构的自重更轻，同等长度规格下，重量仅为链板输送机的三分之一，对安装地面的承重要求更低，二楼及以上的车间楼层也可以安装使用，不会超出楼板的载荷限值，同时运行过程中的震动量极小，不会对周边的精密检测设备造成干扰，适合电子装配、食品包装、小型零部件加工等对运行震动有要求的生产场景。在三维建模过程中，所有的连接孔位、配合尺寸都按照实际加工公差做了预留，螺栓连接的孔位间隙控制在0.5mm，轴承安装位的公差按照基孔制配合要求设置，模型可直接导出工程图用于生产加工，不需要再做额外的尺寸调整，各零部件都做了独立的参数化设置，若需要调整输送宽度、长度、支腿高度，只需要修改对应参数就能快速生成新的结构方案，大幅缩短非标输送设备的设计周期。
