全向移动机器人用麦克纳姆轮结构设计

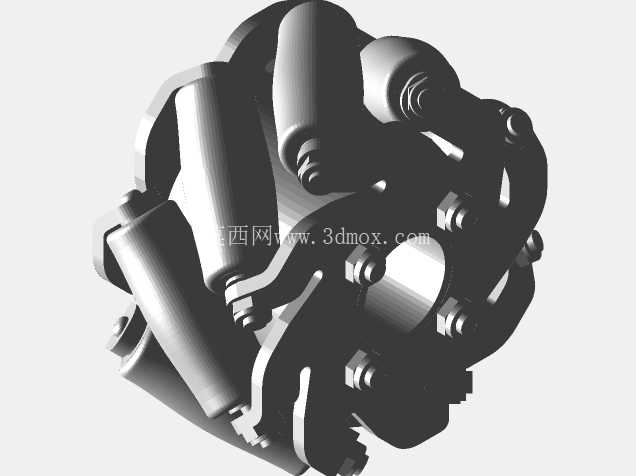

　　在智能仓储AGV、车间转运机器人、服务型移动机器人的底盘设计中，麦克纳姆轮是实现全向移动功能的核心行走部件，区别于传统差速轮、万向轮的移动逻辑，这类轮组依靠周向倾斜布置的从动辊子，可在不改变轮体自身朝向的前提下，完成横向平移、原地自旋、斜向行进等复杂移动动作，适配狭窄通道内的精准对位、密集工位间的灵活转运需求，尤其适合空间受限的自动化生产场景。从结构设计逻辑来看，这款麦克纳姆轮采用多组周向均布的鼓形辊子作为接地接触部件，辊子轴线与轮体主轴线呈固定45度夹角布置，每根辊子通过独立的销轴与轮辐支架铰接，轮辐采用分体式拼接结构，通过螺栓紧固件将两侧轮盘与中间支撑骨架锁紧，既保证了辊子安装位置的同轴度精度，也方便后期磨损辊子的单独更换，无需整体拆解轮组。

　　轮体中心预留标准轴孔与键槽安装位，可直接适配常规法兰输出的减速电机，安装法兰面加工有定位止口，能保证轮组与电机输出轴的同轴度，避免运转过程中出现偏摆抖动问题。接地辊子的外轮廓采用鼓形修形设计，接触地面时为线接触状态，可在轮体滚动过程中始终保持至少两组辊子与地面贴合，避免行进过程中出现颠簸、打滑问题，辊子外层可根据使用场景包覆聚氨酯或橡胶材质，兼顾地面摩擦力与运行静音需求。在实际选型适配过程中，需要重点关注轮组的安装边界尺寸，轮体外径决定了底盘的最小离地间隙，轮体总宽度需要匹配底盘侧方的安装空间，中心安装孔的尺寸、键槽规格要与所选减速电机的输出轴完全匹配，轮辐上的安装螺栓孔位需要和电机法兰的安装孔位对应，避免出现安装干涉。

　　设计建模过程中，每根辊子的铰接间隙需要控制在合理范围，间隙过大会导致轮组运转时产生旷量，影响移动精度，间隙过小则会导致辊子转动卡滞，增加行走阻力。轮体主骨架采用高强度铝合金材质建模时，需要预留足够的壁厚，保证承载能力满足对应吨位机器人的负载要求，同时兼顾轮组自身重量，降低电机的负载扭矩需求。这类轮组通常需要四个一组配合使用，通过控制四个轮子的不同转速与转向组合，分解出不同方向的合力，实现任意方向的移动，相比传统舵轮转向结构，麦克纳姆轮的转向不需要额外的转向驱动机构，整体底盘结构更紧凑，控制逻辑虽然相对复杂，但移动灵活性远高于常规轮组结构，在需要精准对位的场景下，比如自动化产线的物料对接、仓储货架的顶升转运、展馆服务机器人的灵活避障移动，这类轮组的优势十分明显。

　　建模过程中需要重点校验辊子与轮辐之间的运动间隙，避免轮体转动时辊子与支架发生摩擦干涉，同时要保证所有辊子的外轮廓包络形成完整的圆柱面，确保轮组滚动过程中接地高度一致，不会出现高低起伏的跳动问题。轮体的动平衡也是设计中需要考虑的要点，周向布置的辊子重量需要保持一致，轮辐结构采用对称设计，避免高速运转时产生振动，影响机器人的行走稳定性。
