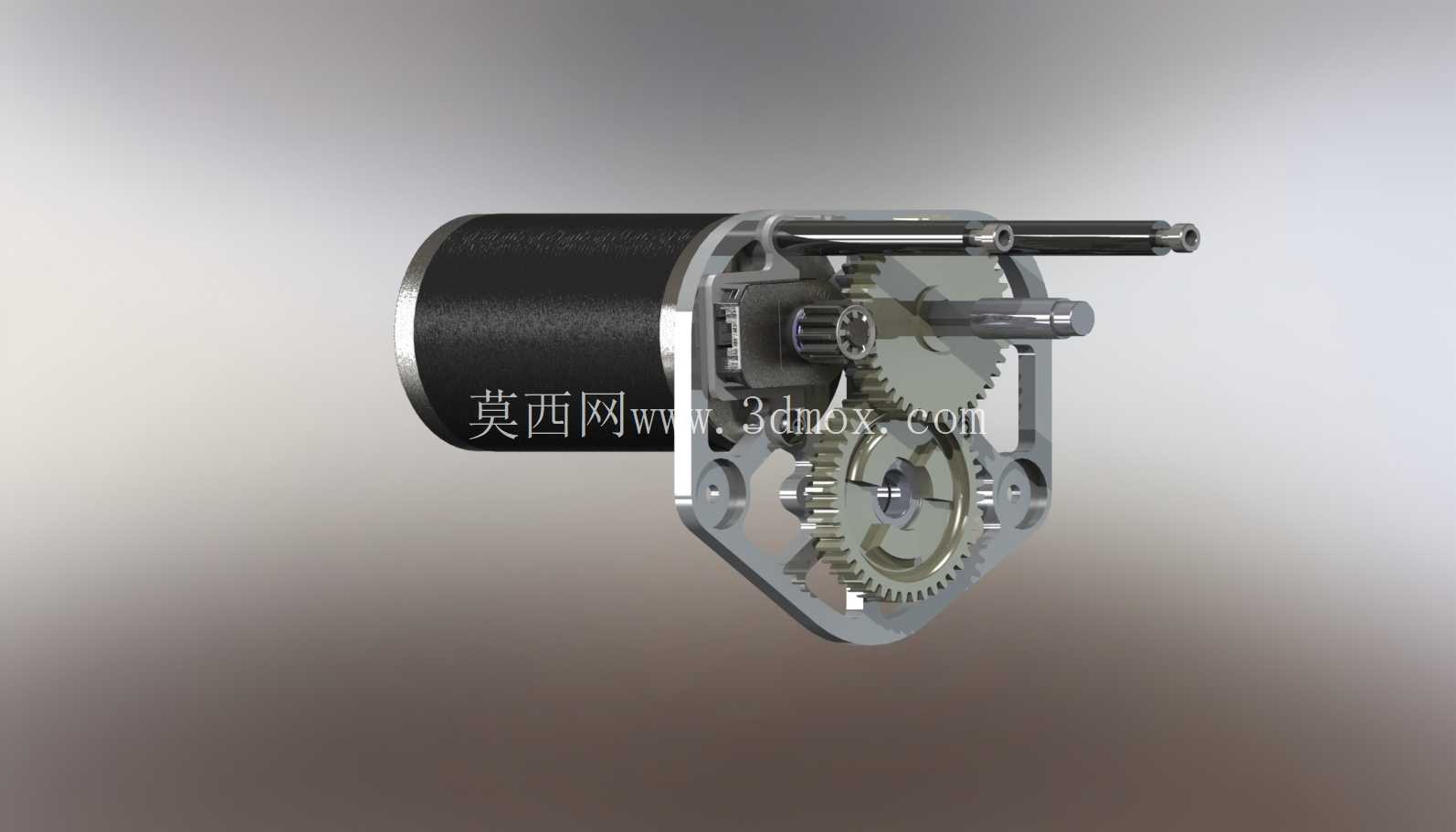

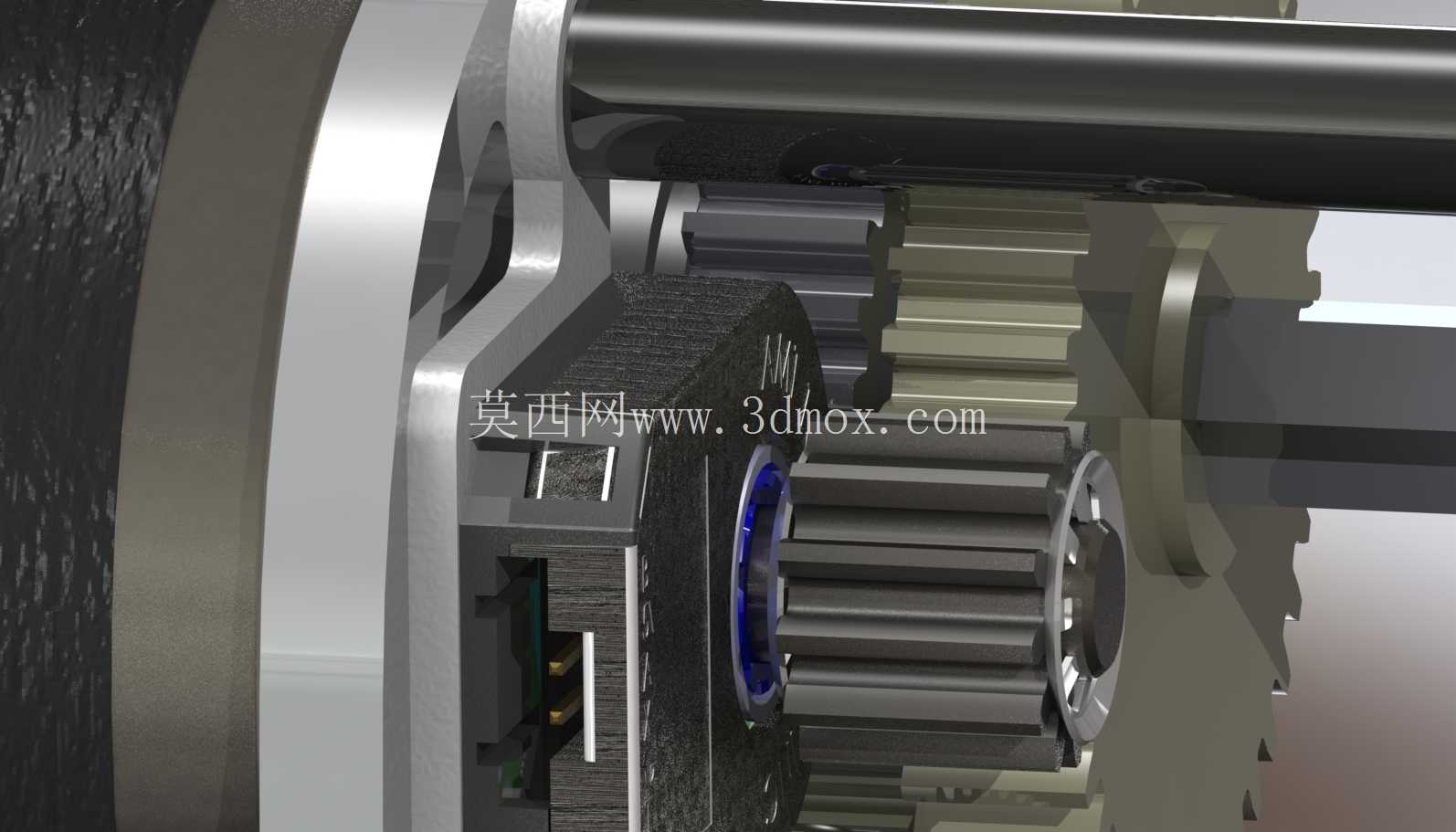

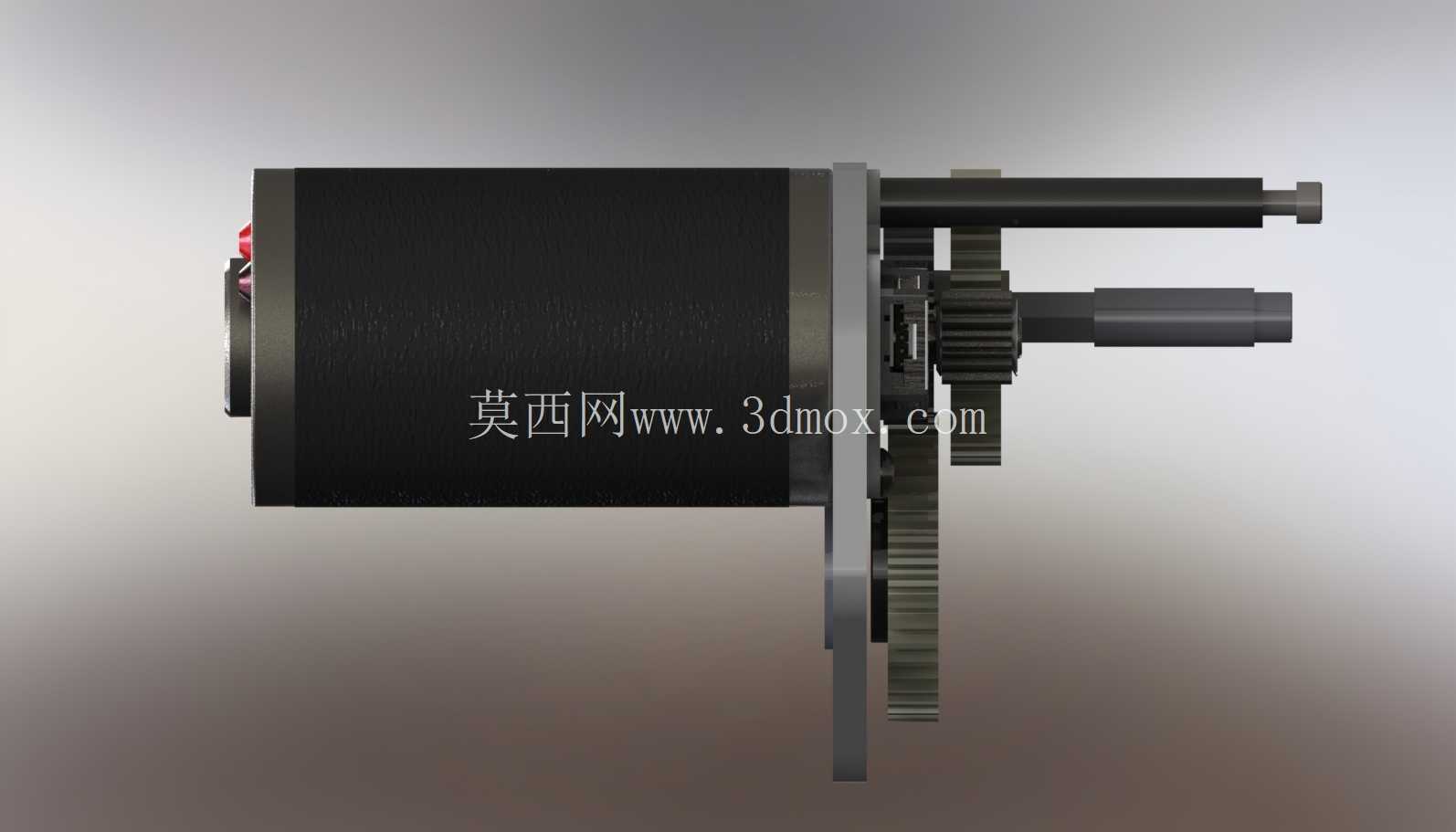

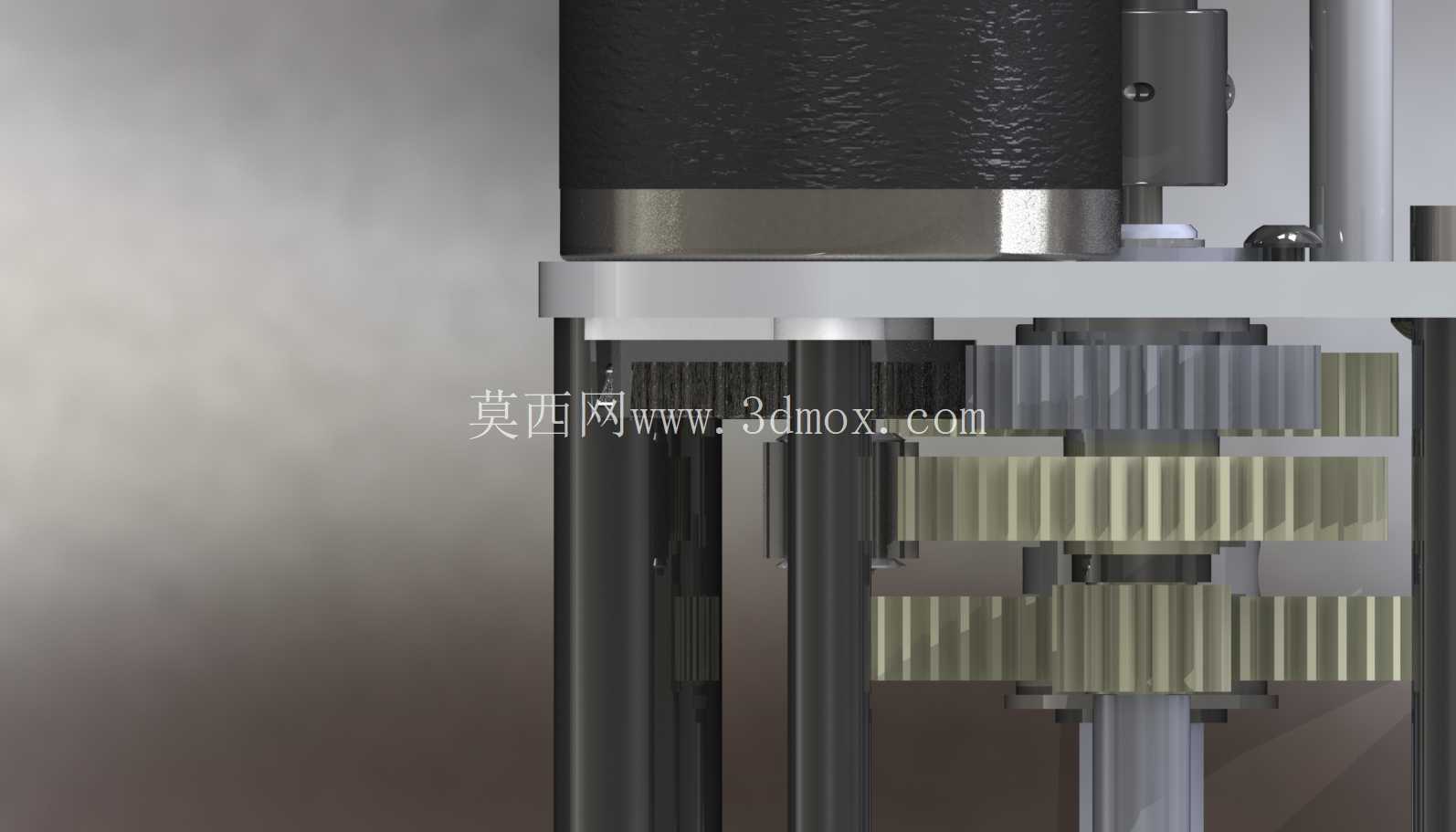

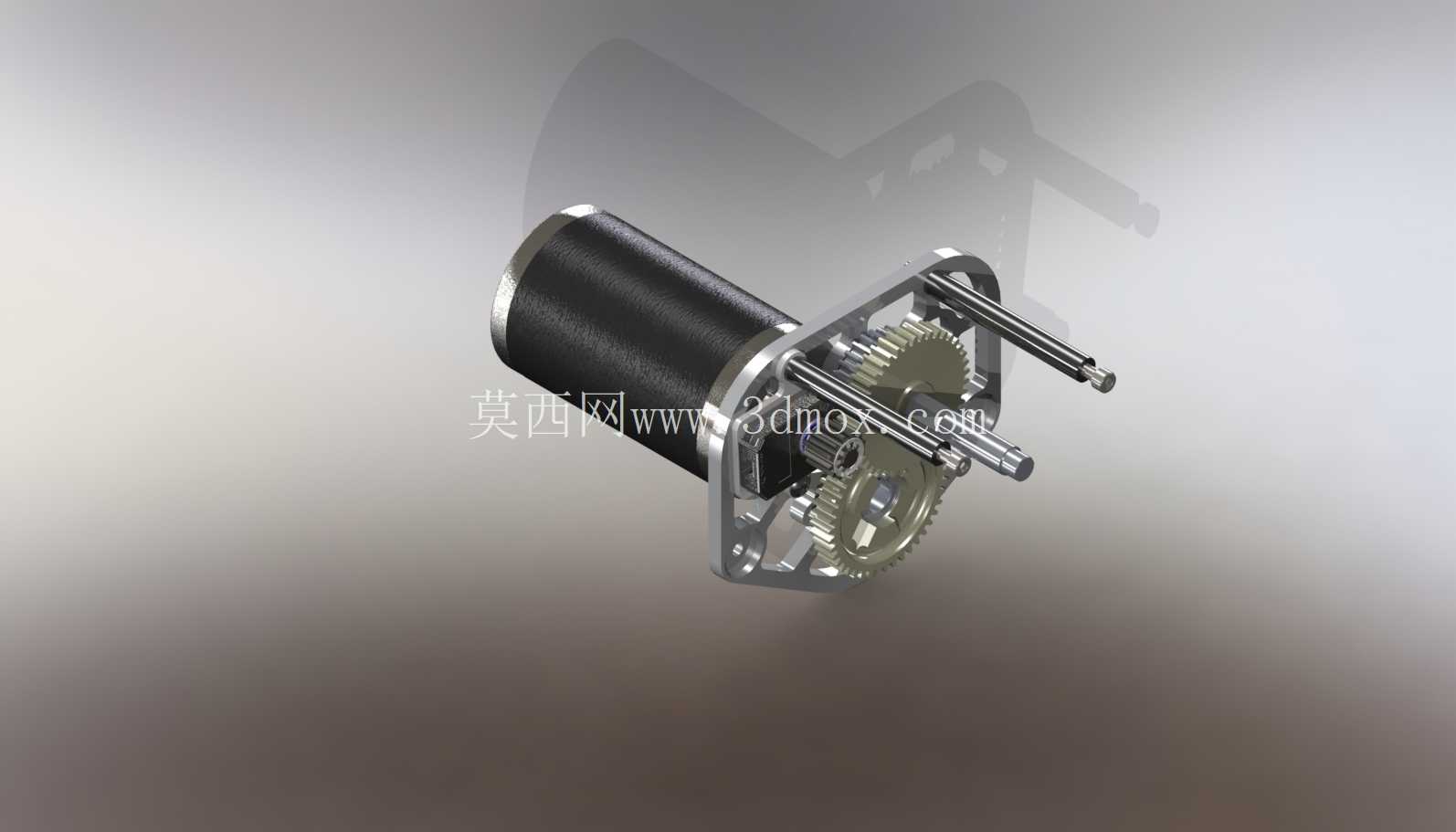

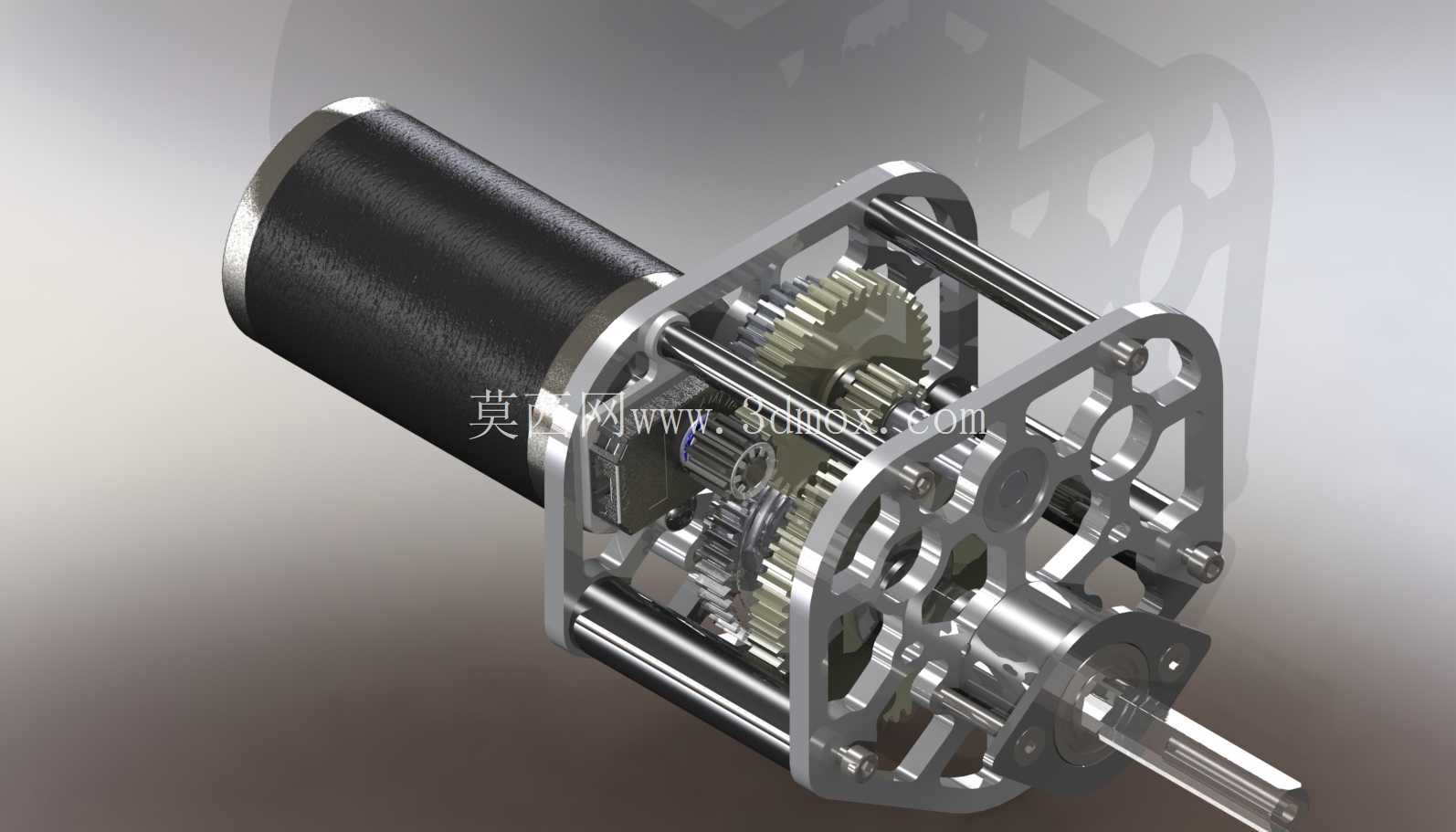

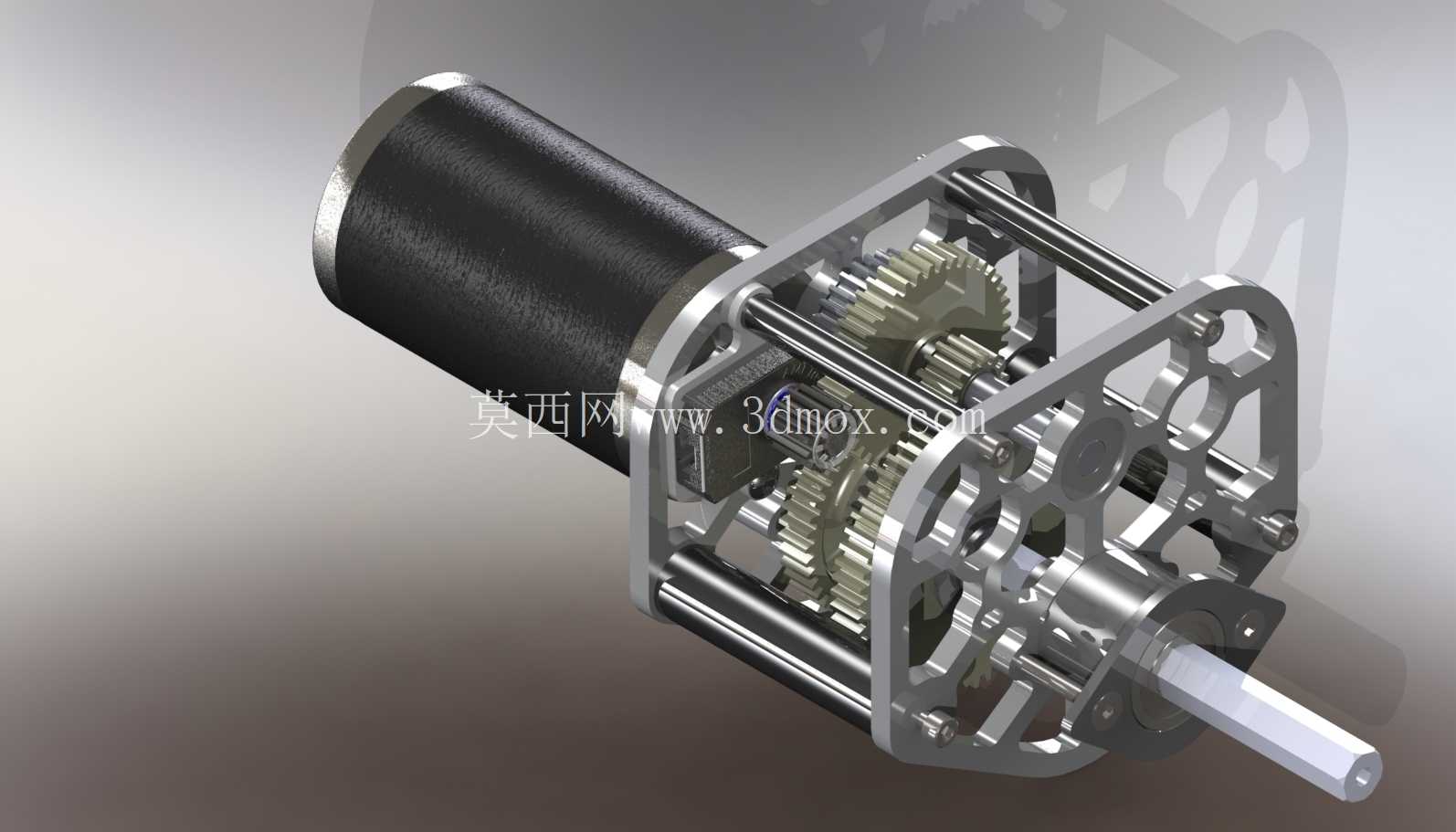

CIM编码器West Coast齿轮箱安装座

　　在FRC竞赛机器人的传动系统搭建场景中，编码器与齿轮箱的同轴安装精度直接决定了位置反馈数据的可靠性，这款安装座正是为解决CUI AMT102-V编码器与West Coast Products DS系列齿轮箱的匹配安装问题设计的专用连接件。从实际装机的工况来看，West Coast Products DS齿轮箱作为竞赛机器人轮组、抬升机构常用的减速传动部件，其输出端的安装位原本没有预留对应AMT102-V编码器的固定孔位，直接悬空安装编码器会出现轴系不同心、运行中编码器晃动的问题，轻则导致脉冲计数偏差、位置反馈失准，重则会造成编码器轴承受径向力断裂，直接影响机器人的赛场运行稳定性。

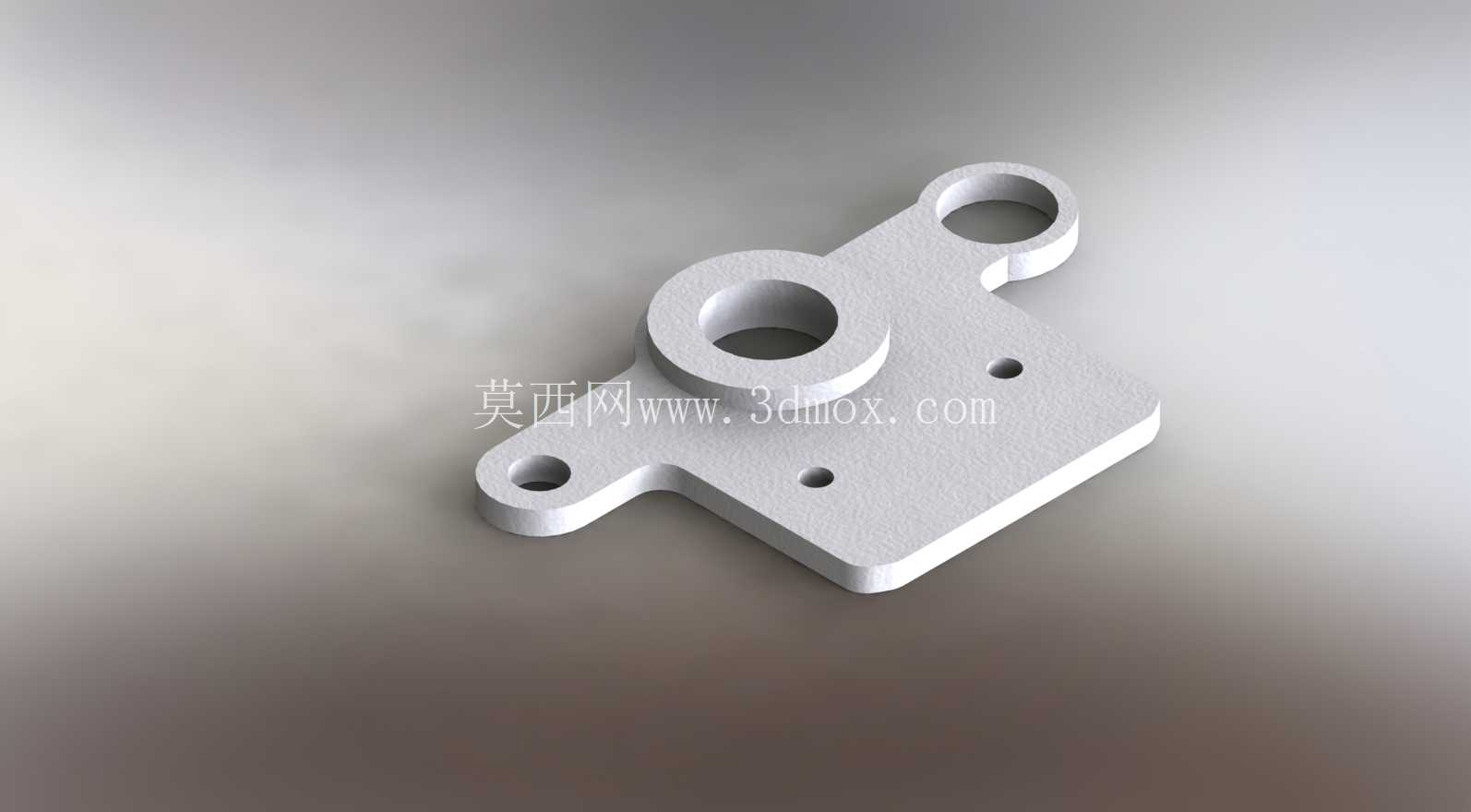

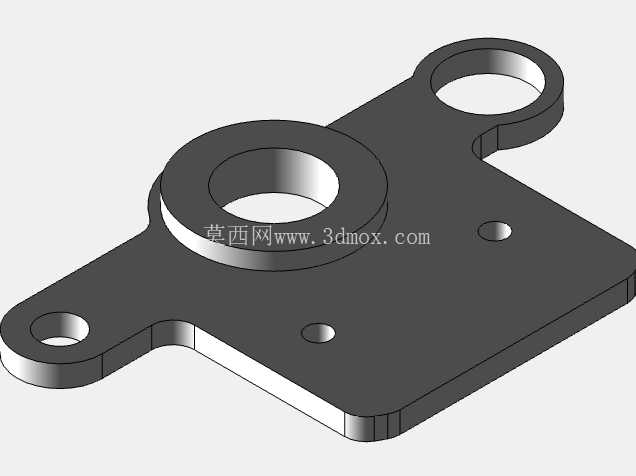

　　这款安装座的整体结构采用一体化板式设计，主体为带厚度的平板基体，基体上设置有三处带凸台的安装耳位，每处耳位都开有同轴的通孔，其中一处大直径凸台孔位用于容纳编码器的主体定位圆柱，保证编码器的转轴与齿轮箱输出轴保持严格同轴，另外两处耳位的通孔用于将整个安装座锁紧固定在齿轮箱的端面上，剩余的小孔位为编码器本体的固定螺丝孔，安装时可以先将编码器预固定在安装座的凸台孔内，调整编码器转轴与齿轮箱输出轴的同轴度后，再通过耳位螺丝将整个组件锁紧在齿轮箱端面上，最后锁紧编码器本体的固定螺丝即可完成装配，整个装配流程不需要额外加工齿轮箱端面，也不需要制作复杂的转接工装，能够大幅缩短竞赛机器人的装机调试周期。

　　从安装边界来看，这款安装座的整体外轮廓完全贴合DS齿轮箱端面的安装空间，凸台的高度刚好匹配编码器主体的嵌入深度，不会出现安装后编码器突出过多与周边轮组、结构件干涉的问题，平板基体的厚度经过受力校核，在机器人高速启停、急变向的冲击工况下不会出现形变，能够持续保证编码器与齿轮箱轴系的同轴度稳定。设计过程中重点考虑了竞赛场景下的拆装便利性，所有安装孔位都做了沉头处理，锁紧螺丝后螺丝头不会突出安装座表面，避免与周边运动部件发生刮蹭，三处耳位的分布角度经过优化，在齿轮箱端面安装时不需要拆解齿轮箱内部结构，直接从外侧就可以完成所有螺丝的锁紧操作，哪怕是赛场临时更换编码器，也可以在几分钟内完成拆装更换，不需要重新调整整个传动系统的位置。

　　从功能特性上看，这款安装座除了承担编码器的固定定位作用外，还可以对编码器的本体形成物理防护，平板基体覆盖在齿轮箱端面与编码器之间，能够阻挡齿轮箱运行过程中可能渗出的润滑脂飞溅到编码器码盘上，同时也能避免赛场环境中的碎屑、线缆剐蹭到编码器的转轴与本体，降低编码器的故障概率。实际装机测试中，搭载这款安装座的编码器反馈精度能够稳定保持在设计要求范围内，在机器人连续运行、反复正反转切换的工况下，没有出现过计数丢脉冲、轴系卡顿的问题，完全满足FRC竞赛场景下高动态响应的传动反馈需求。不同于通用型的转接板，这款安装座的所有孔位都是针对对应型号的编码器与齿轮箱做的匹配设计，不需要现场扩孔、打磨调整，拿到零件就可以直接完成装配，对于结构设计人员来说，在做机器人传动系统布局时，可以直接调用这款安装座的三维模型做干涉检查，提前预留好安装空间，减少设计阶段的重复建模工作量，也能避免后期装机时出现空间干涉、孔位不匹配的问题。
