八辐式红面机器人行走轮结构设计

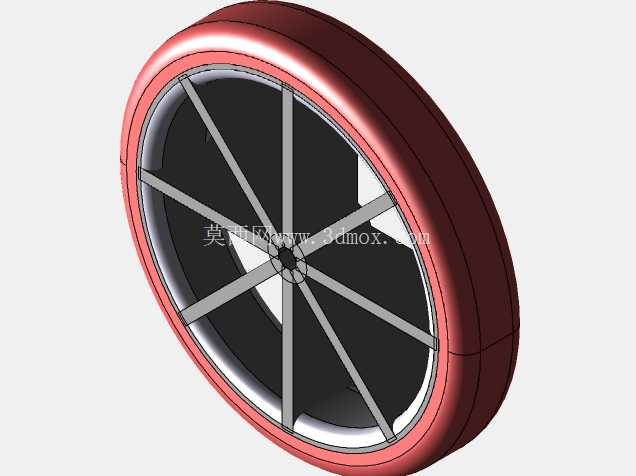

　　轮面采用红色高弹性耐磨包覆层，厚度均匀覆盖整个轮辋外圆，接触地面的工作面做了圆弧过渡处理，相比直角轮缘的轮子，转向时的滚动阻力更小，不会因为轮缘剐蹭地面出现转向顿挫，同时包覆层的材质具备一定的阻尼特性，能够吸收地面微小凸起带来的振动，降低机器人行走过程中的振动传导，避免车载传感器因为高频振动出现数据漂移或者识别精度下降的问题。轮体核心安装部位为中心轴孔，轴孔直径8毫米，适配市面上绝大多数中小型机器人底盘通用的输出轴规格，安装时无需额外做轴径适配加工，轴孔与辐条的连接部位做了加厚的轮毂过渡结构，避免轴孔部位应力集中，在机器人启停、急加减速的时候不会出现轮毂开裂的问题。这款行走轮的设计初衷，是为中小型室内移动机器人提供轻量化、高可靠性的行走支撑方案，常见于服务机器人、巡检机器人、小型AGV转运平台的底盘行走单元中，适配平整硬质铺装地面的移动作业场景，比如写字楼内的配送机器人、机房巡检机器人、展厅导览机器人的底盘轮组都可选用这类结构。从结构设计逻辑来看，轮体采用八根等角度分布的辐条支撑轮辋，相比多辐条或者实心辐板结构，在保证轮体径向承载强度的前提下，大幅降低了轮体自身重量，减少行走驱动电机的负载扭矩消耗，同时辐条之间的镂空结构可以在轮体遇到微小杂物卡滞时预留排异空间，避免小颗粒硬物卡入轮辐与底盘护板之间造成行走卡滞。

　　轮体外缘直径为164毫米，这个尺寸的选型是经过多场景适配验证的：直径过小的轮子越障能力不足，遇到地面5毫米以上的线缆、地砖接缝就容易出现卡滞；直径过大则会抬升底盘整体高度，导致机器人重心上移，高速转向时容易出现侧倾风险，164毫米的直径刚好平衡了越障能力与底盘重心高度的需求，适配底盘安装空间时，轮体单侧突出辐条的厚度预留了足够的安装间隙，不会和底盘侧边的安装支架、传感器支架产生运动干涉。从实际使用的工况适配来看，这款轮子的轮面包覆层硬度控制在邵氏65-70度区间，既不会因为过硬导致行走噪音过大，也不会因为过软在长时间承重后出现轮面永久形变，静止承重状态下轮面形变量不超过1毫米，长时间停放不会出现轮面扁点，避免再次启动时出现行走颠簸。

　　辐条采用等强度设计，每根辐条的截面从轮毂到轮辋做渐变处理，靠近轮毂的部位截面更厚，承载扭矩传递的需求，靠近轮辋的部位适当减薄，在不降低整体强度的前提下进一步减重，整个轮体的动平衡精度控制在合理区间，在1.5m/s的额定行走速度下不会出现明显的轮体跳动，保证行走过程的平顺性。在安装边界上，轮体中心轴孔的轴向定位尺寸适配标准的卡簧限位结构，安装时只需要在输出轴上加工对应规格的卡簧槽，就可以实现轮体的轴向固定，不需要额外加工复杂的定位台阶，降低底盘轴类零件的加工难度；轮体两侧的辐条平面与轮毂端面齐平，安装时不会因为轮体侧面突出结构剐蹭底盘的安装板，预留的2毫米安装间隙可以适配常规的轴套、密封垫等辅件安装，不需要对轮体做二次加工。

　　这类辐条式行走轮相比传统的实心脚轮，在相同承载能力下重量降低30%左右，对于依靠电池供电的移动机器人来说，更低的轮体自重意味着更长的续航里程，同时镂空的辐条结构也方便后期维护时清理缠绕在轮轴部位的毛发、线头杂物，不需要完全拆下轮体就可以完成日常清理作业，大幅降低运维的工作量。在结构强度验证层面，八辐条的分布结构可以保证轮体在承受单侧冲击的时候，相邻的三根辐条同时分担冲击力，不会出现单根辐条受力过载断裂的问题，经过1000小时连续行走测试后，轮面磨损量不超过0.5毫米，轮毂与轴孔的配合间隙没有明显增大，能够满足移动机器人全生命周期的使用需求，不需要频繁更换轮组备件。
