FRC竞赛用多功能移动作业机器人结构

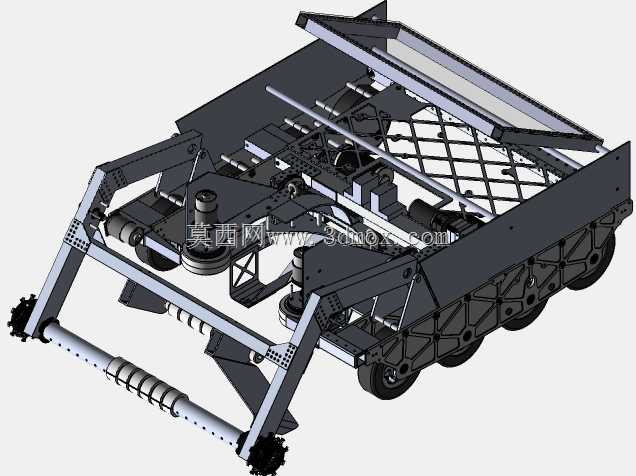

该款移动作业机器人主要面向青少年机器人竞技赛事场景设计，可在封闭竞赛场地内完成物料拾取、投射、障碍跨越、定点停靠等多种指定任务，适配赛事规则下的多类对抗与协作作业需求。从结构设计逻辑来看，整机采用轮式移动底盘作为承载基础，底盘侧边采用镂空桁架式侧板设计，在保证结构刚性的前提下尽可能降低整机自重，避免负载冗余影响移动加速性能与续航表现，底盘轮组采用多轮布局，搭配独立的悬挂连接结构，可适应场地内的微小起伏与接缝落差，保证行进过程中的姿态稳定，减少机构卡滞风险。前部搭载的可摆动作业臂集成了滚轴式拾取机构，可通过滚轴转动将场地内的球状、块状物料卷入臂端收纳区域，作业臂的摆动转轴采用大间距轴承座支撑，可承受物料拾取过程中的侧向冲击载荷，臂架采用钣金折弯与型材拼接的组合结构，兼顾加工便利性与结构强度。底盘上部搭载的剪叉式升降机构可实现上部作业平台的高度调节，剪叉臂采用多组交叉铰接的连杆结构，铰接点处配置耐磨衬套减少反复升降带来的磨损，升降行程可覆盖赛事规则中不同高度的物料投放与作业需求，平台末端的可翻转架体可根据任务需求更换末端执行件，完成物料投射、障碍拨除等不同动作。设计过程中对整机的安装边界做了充分考量，所有外露运动部件均做了圆角处理，避免行进与作业过程中刮蹭场地设施或自身线缆，各机构的驱动元件均内嵌于底盘架体内部，减少外部碰撞带来的元件损坏风险，整机重心控制在底盘几何中心偏下位置，可保证急停、转向、抬升作业过程中的整机稳定性，避免侧翻。布线通道沿底盘侧板内侧预留，可将动力线与信号线分层布置，减少信号干扰，同时方便后期维护时的线路排查与更换。各运动副的设计均预留了足够的调节余量，可根据实际场地的摩擦系数、负载重量调整机构的运动间隙与驱动参数，适配不同赛事场景下的作业需求。
