NEMA16规格步进电机L型安装固定支架

在小型自动化传动机构、桌面级数控设备、3D打印运动模组、小型物料分拣滑台这类对安装空间有严格限制的场景里，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，这款适配NEMA16规格步进电机的安装支架，正是针对这类紧凑安装场景设计的结构件。从实际使用场景来看，这类支架常被用在滑台模组的端部动力固定位、小型机械臂的关节动力安装座、桌面雕刻机的Z轴动力挂载点，以及各类非标自动化检测设备的进给动力支撑位，替代传统的直角角码拼接固定方式，减少装配累计误差。

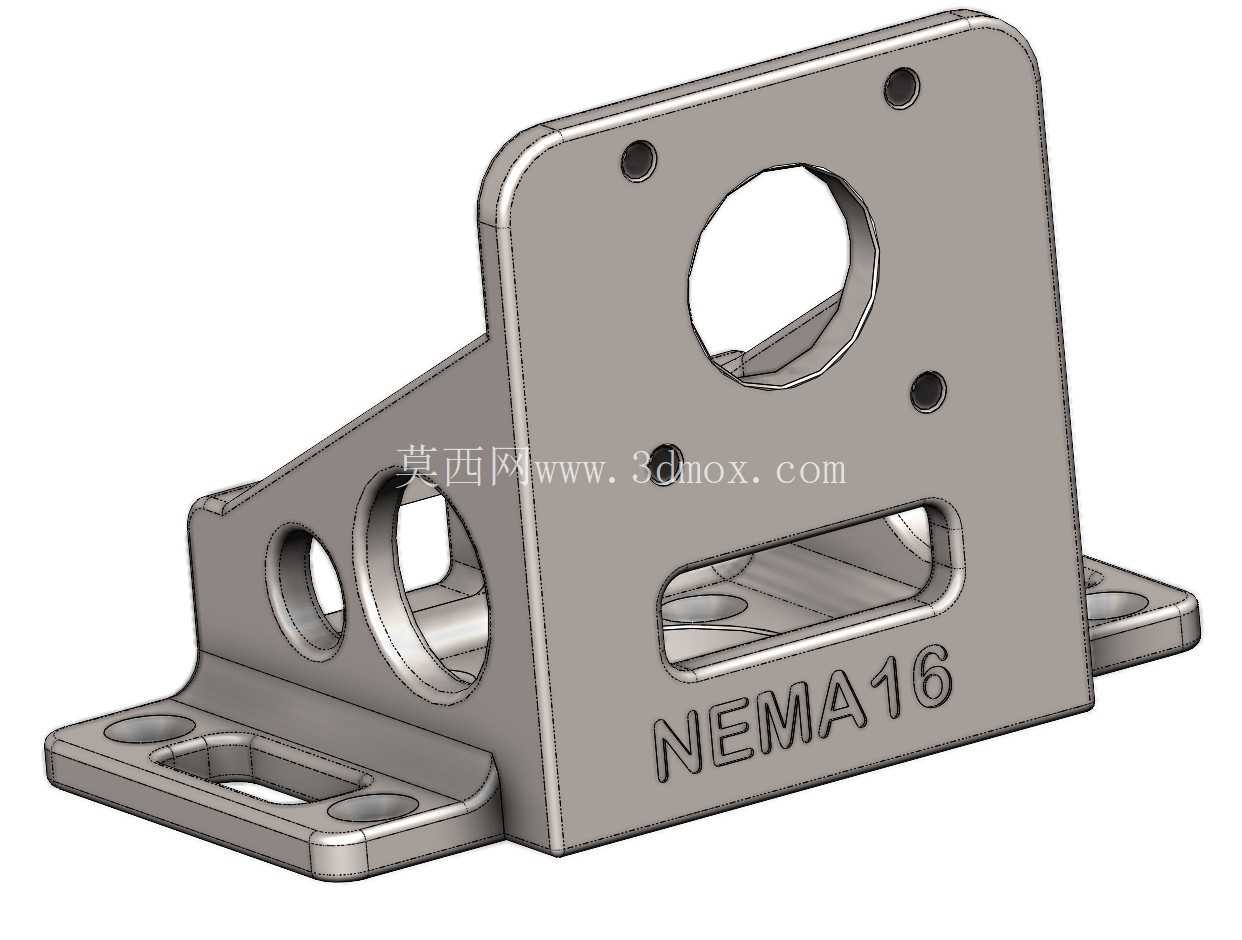

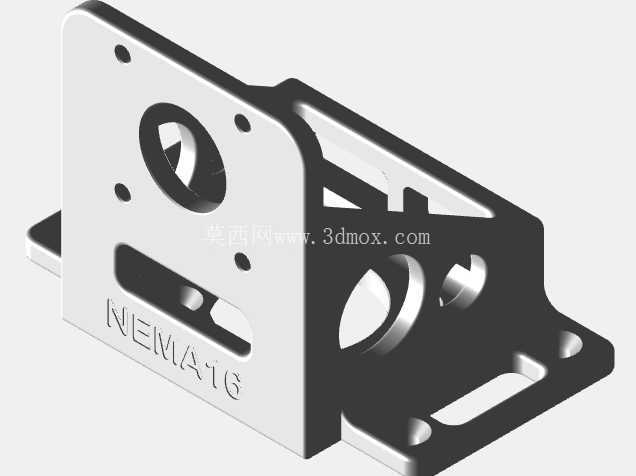

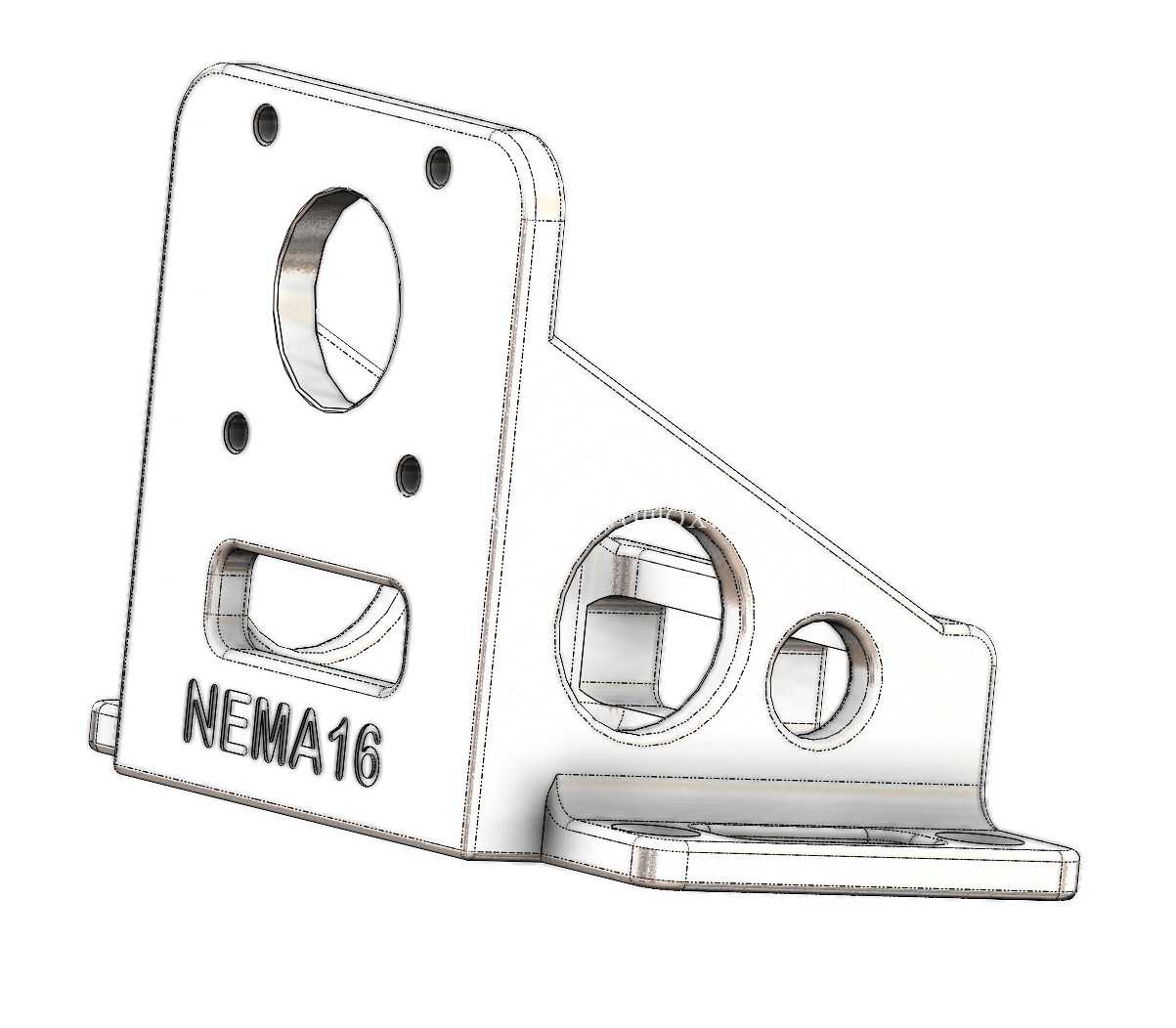

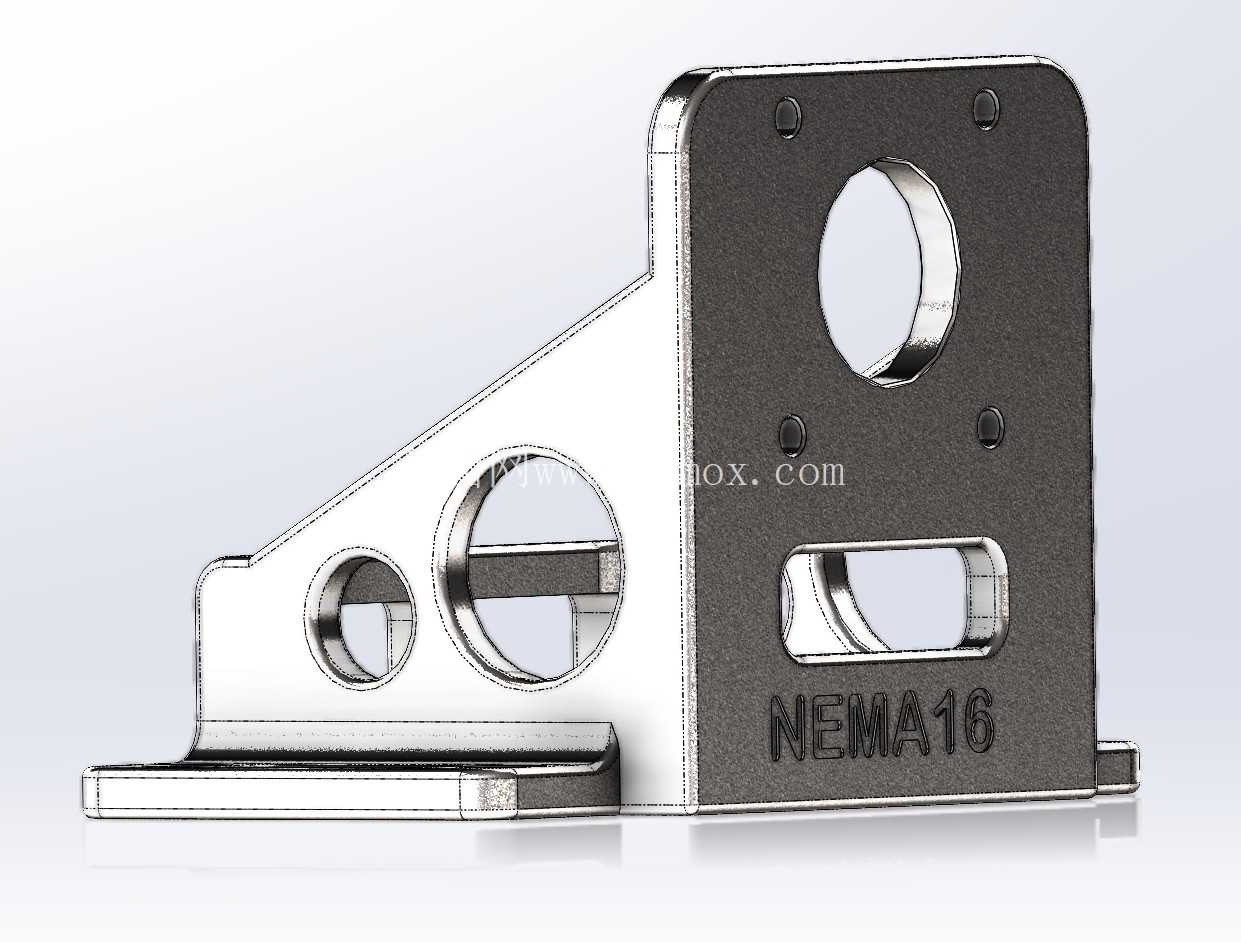

从功能特性上看，这款支架采用一体化L型弯折结构，主体立板上开设的大尺寸中心通孔，刚好适配NEMA16步进电机的输出轴端避让需求，电机安装时输出轴可直接穿过通孔与联轴器、同步轮等传动件连接，不会出现轴端与支架干涉的问题；立板上分布的四个小孔，完全匹配NEMA16步进电机端面的标准安装孔位，孔位公差按照IT7级精度设计，装配时无需额外扩孔修正，电机锁紧后不会出现偏摆错位。立板与底板之间设置了三角形加强筋结构，筋板上开设的减重孔并非单纯为了减少材料用量，更重要的是可以在保证结构刚性的前提下，降低支架整体重量，减少运动模组启停时的惯性负载，同时这些孔洞也可作为走线通道，方便电机线缆的规整固定。

设计思路上，这款支架没有采用传统的分体拼接结构，而是选择一体化成型的结构方案，避免了拼接结构带来的装配间隙，长期运行下不会因为传动震动出现连接松动的问题。底板部分开设的长条形安装腰孔，预留了足够的安装调整余量，装配时可以根据传动带张紧需求、丝杠同轴度校准需求，微调电机的前后安装位置，无需重新打孔定位，大幅降低现场装配的调试难度；底板上的沉头孔设计可以让安装螺栓的头部完全沉入孔内，不会出现螺栓凸起干涉其他运动部件的问题。立板侧面开设的横向通孔，一方面可以作为工艺孔减少加工时的材料应力集中，另一方面也可作为辅助固定位，用于挂载限位触发片、线缆固定座等小型辅件，提升支架的拓展性。

从安装边界尺寸来看，这款支架的立板高度刚好匹配NEMA16步进电机的机身安装端面尺寸，不会过多占用Z向安装空间，底板的宽度控制在紧凑范围内，在100mm间距的铝型材安装面上可以直接固定，不需要额外加装转接板。支架的安装平面都做了铣平处理，平面度控制在0.05mm以内，电机安装面与底板安装面的垂直度公差控制在0.03mm以内，能够保证电机输出轴与传动部件的同轴度要求，减少因为安装面不垂直带来的轴承受力不均、传动异响、皮带偏磨等常见问题。在材质选择的适配性上，这款结构既可以采用铝合金加工实现轻量化需求，也可以采用不锈钢材质满足耐腐蚀场景的使用要求，还可以通过3D打印制作小批量验证样件，结构本身的壁厚设计兼顾了不同加工工艺的成型要求，不会出现薄壁打印翘曲、机加工震刀等工艺问题。

实际选型使用时需要注意，这款支架的承载能力匹配NEMA16规格步进电机的输出扭矩范围，适合搭配42及以下规格的步进电机使用，不适合大扭矩电机的重载安装场景；安装时需要先将电机固定在立板上，调整好传动件的同轴度之后，再锁紧底板的固定螺栓，腰孔调整时要保证两侧的调整量均匀，避免电机轴与传动部件出现夹角，长期运行下损伤电机轴承。支架表面的边角都做了倒角处理，没有尖锐毛刺，装配时不会划伤操作人员或者线缆绝缘层，细节处理符合工业自动化配件的通用设计规范。
