FRC赛事用0.5六角轴环连接结构

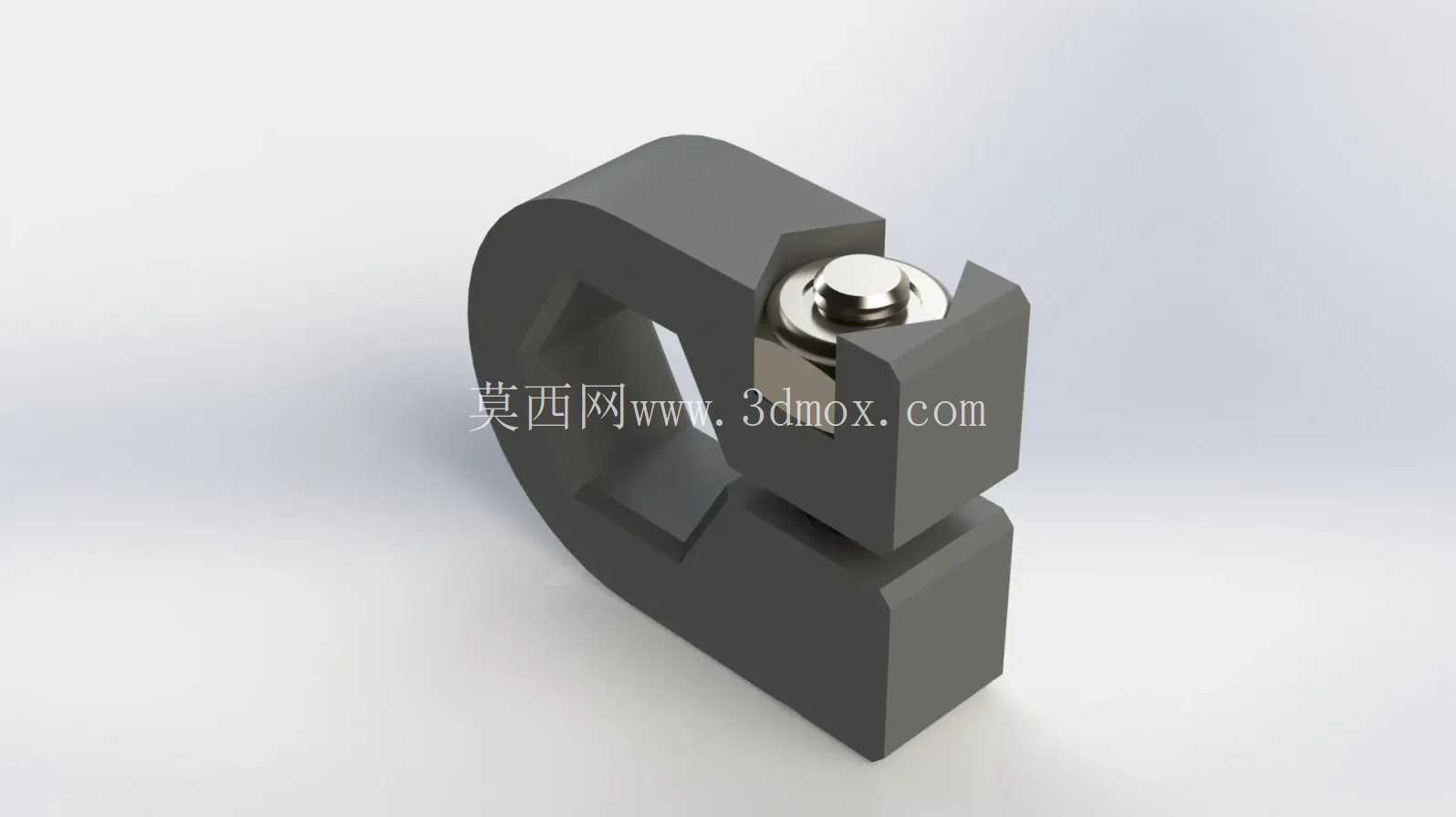

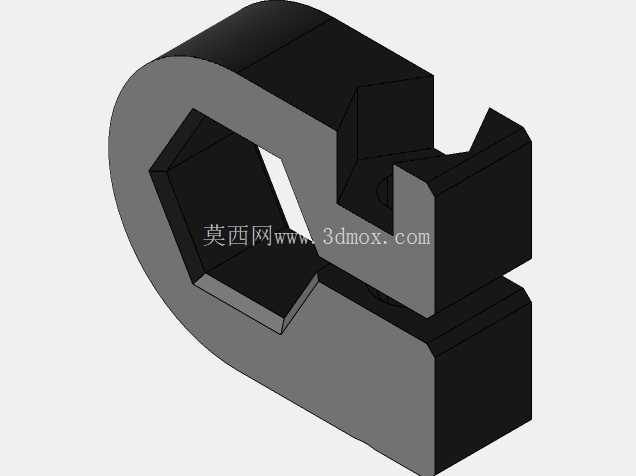

　　这款轴环的设计完全围绕竞赛场景的实际使用痛点展开，主体采用C型开口抱合结构，不需要从轴端穿入，可直接在六角轴的任意轴向位置完成安装固定，对于已经完成初步装配的机构来说，调整轴向限位位置时不需要拆解周边传动件，能大幅缩减装调时间，这在赛程紧张的竞赛现场调试环节优势尤为明显。从功能特性来看，这款轴环适配0.5英寸规格的六角传动轴，主体环体的宽度为3/8英寸，抱合面完全贴合六角轴的对边平面，相比圆形轴配顶丝的限位方式，六角面的贴合可以完全避免轴环受轴向载荷时出现跟转打滑的问题，哪怕是在机构快速启停、承受往复冲击载荷的工况下，也能保持稳定的限位精度，不会出现轴向窜动导致的齿轮错位、传动卡滞问题。在青少年机器人竞赛的机械结构搭建场景中，轴类零件的轴向限位一直是影响机构运行稳定性的核心细节之一，这款六角轴环正是针对竞赛场景下低负载、快装调、低成本的需求设计的连接限位零件。日常备赛过程中，参赛队伍经常会遇到标准轴环采购周期长、单件成本高、适配性不足的问题，尤其是针对常用的六角输出轴，市售标准件往往需要额外加工适配面，不仅耽误备赛进度，还容易因为二次加工带来装配公差累积，影响传动精度。

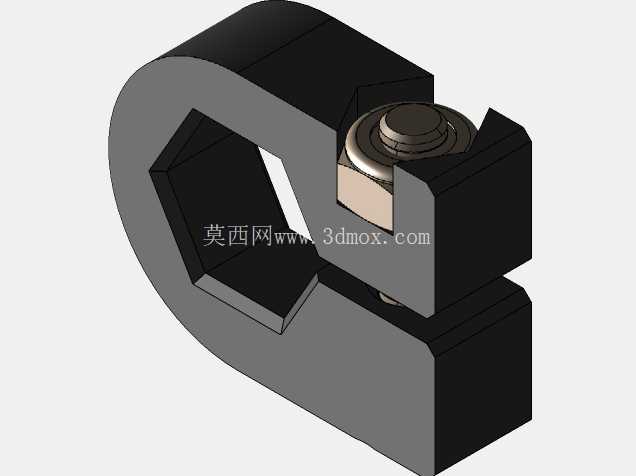

　　锁紧结构采用标准10-32规格的尼龙锁紧螺母搭配0.75英寸长度的10-32内六角螺钉，尼龙嵌件的防松特性可以抵消竞赛场景下机构运行产生的持续振动，不需要额外添加防松胶或者防松垫片，反复拆装调整也不会出现螺纹滑牙、锁紧力下降的问题，完全满足备赛期间反复调试、多次拆装的使用需求。设计过程中充分考虑了3D打印的工艺特性，所有受力部位都做了壁厚加强处理，环体的最小壁厚满足常用FDM打印工艺的强度要求，不需要额外做支撑结构就能完成打印，打印完成后只需要简单清理螺纹孔的飞边即可直接装配使用，打印材料选用常规的PLA或者PETG就能满足低负载场景的强度要求，参赛队伍可以根据自身的加工条件快速制作备件，不需要依赖外部采购渠道。

　　安装边界方面，这款轴环的外轮廓做了切边处理，相邻安装的零件不会出现轮廓干涉，锁紧螺钉的操作空间预留充足，使用常规的内六角扳手就能完成锁紧操作，不需要特殊的工装工具。在实际的竞赛机构应用中，这类轴环可以用于轮组的轴向限位、传动齿轮的位置固定、摆臂机构的行程限位等多个位置，相比传统的顶丝轴环，它的抱合面积更大，对六角轴的表面损伤更小，反复调整位置也不会在轴表面留下顶丝压痕，能延长传动轴的重复使用寿命。针对FRC赛事的低负载应用场景，这款轴环的结构做了针对性的轻量化处理，在保证锁紧强度的前提下尽可能去除了非受力区域的材料，不会给整机带来额外的重量负担，符合竞赛机器人对自重控制的要求。

　　和市售的同规格金属轴环相比，3D打印的制作成本极低，参赛队伍可以一次性打印多个备件，应对赛事过程中可能出现的零件损坏问题，不需要担心备件不足影响比赛进程。结构设计上，C型开口的间隙经过反复验证，既可以保证安装时能够顺利卡入六角轴，又能在螺钉锁紧时提供足够的抱紧力，不会出现开口间隙过大导致锁紧失效的问题，螺母嵌入位做了防转设计，安装时不需要额外用工具固定螺母，单手就能完成锁紧操作，进一步提升了装调效率。
