入门级DIY桌面小型机械臂结构设计

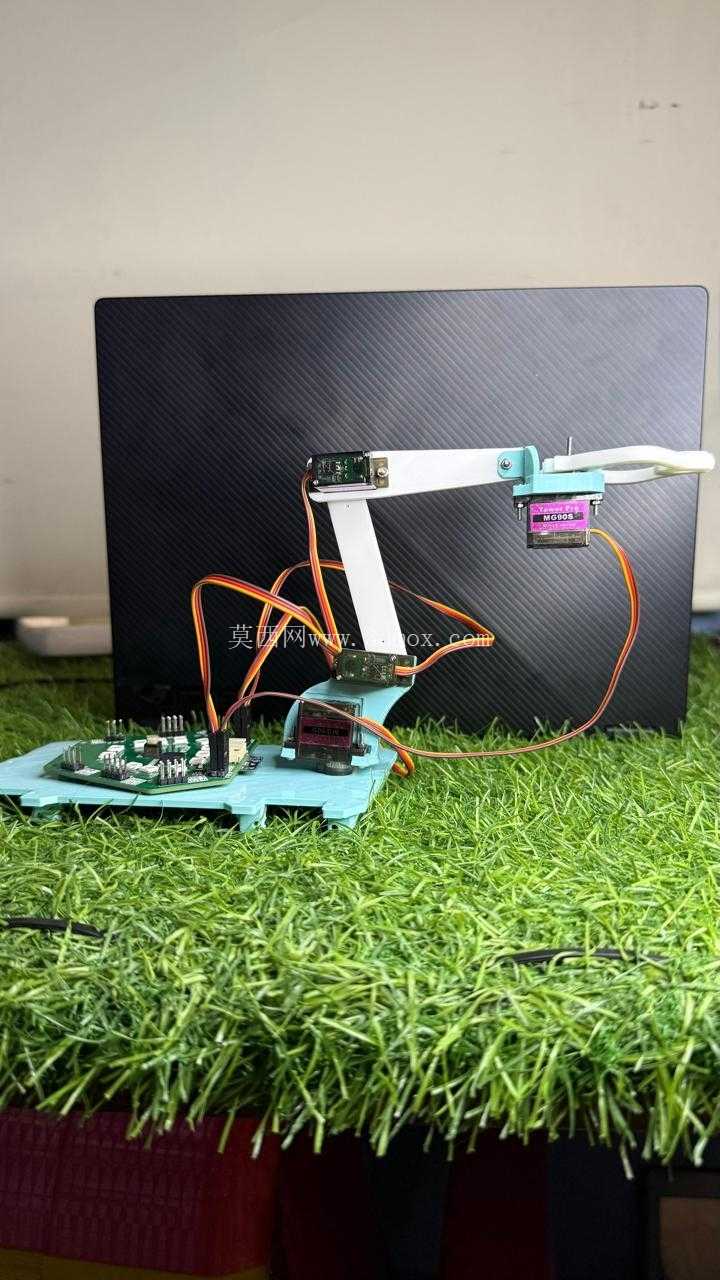

　　这款小型机械臂的定位是面向机械原理入门学习的实操载体，整体结构围绕低门槛组装、无复杂接线焊接的需求设计，所有零件均采用快装式卡扣与预紧螺丝连接，不需要额外的焊接工序，也不需要复杂的线束排布，组装过程只需要常规的小型螺丝刀即可完成全部装配流程，非常适合刚接触机械结构、机器人原理的学习者用来理解多自由度运动机构的传动逻辑。从应用场景来看，这类小型机械臂可以放置在桌面环境中，完成轻量小型物件的夹取、移位动作，也可以作为教学演示载体，直观展示平面多连杆机构的运动轨迹、舵机驱动的力矩传递逻辑，帮助学习者建立从三维结构到实际运动的认知关联。

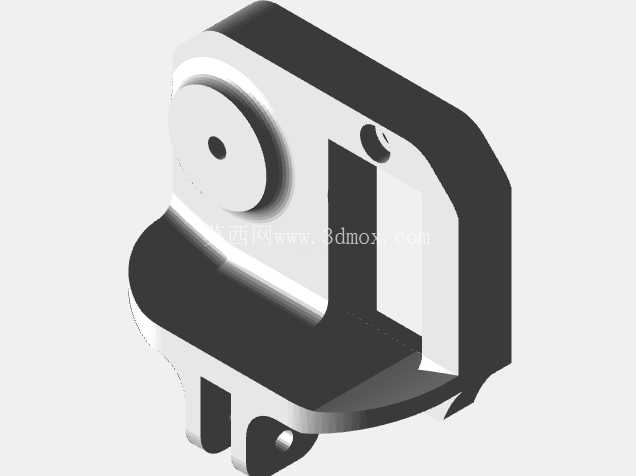

　　在功能特性上，该机械臂采用多段式臂杆结构，底座为固定式安装平台，预留了标准的舵机安装位，每一段臂杆的转动副都做了限位结构设计，避免运动过程中出现超程碰撞的问题，末端执行器采用适配小型舵机的夹爪结构，开合行程可以覆盖常见的小型电子元件、教学演示用小工件的夹取需求，整体运动范围覆盖底座上方半扇形区域，能够满足桌面范围内的定点移载演示需求。设计思路上，整个结构优先考虑加工与组装的便利性，所有结构件都做了等壁厚处理，没有复杂的曲面特征，既可以采用3D打印方式快速制作原型件，也可以采用薄亚克力板激光切割完成零件加工，零件之间的连接位都做了定位凸台设计，组装时不需要额外的工装定位，只需要按照装配顺序将对应零件卡入定位凸台后拧紧紧固螺丝即可，大幅降低了入门学习者的组装门槛。

　　从安装边界来看，底座的安装孔位采用通用的间距设计，可以直接固定在常规的桌面实验台架上，也可以搭配配重块直接放置在平整桌面使用，整体展开后的最大水平延伸距离控制在300mm以内，竖直方向最大抬升高度不超过220mm，不会占用过多的桌面空间，适合个人桌面学习、中小学科创教学、高校机械原理入门实验等场景使用。臂杆的走线槽采用内嵌式设计，所有舵机的连接线都可以隐藏在臂杆内部的走线槽中，既避免了运动过程中线束与臂杆发生缠绕干涉，也让整体外观更加整洁。在传动结构上，每一个转动关节都采用舵机直驱的方式，没有额外的减速齿轮组，减少了传动过程中的间隙误差，也降低了后期维护的难度，关节处的转轴采用耐磨的工程塑料衬套，不需要额外添加润滑脂就能保证转动的顺畅性，长时间反复演示运动也不会出现明显的磨损卡顿。夹爪的夹持面做了防滑纹理设计，夹取表面光滑的小型物件时也能保证足够的摩擦力，不会出现物件滑落的问题，夹爪的开合角度可以通过舵机的行程参数进行调整，适配不同尺寸的被夹取物件。

　　整个结构的零件数量控制在较低的水平，没有冗余的装饰性结构，每一个零件都承担对应的结构功能，学习者在组装过程中可以清晰理解每一个部件的作用，直观认识多自由度机械臂的组成逻辑：从底座的固定支撑，到每一段臂杆的运动传递，再到末端夹爪的执行动作，整个运动链路的结构都完全外露，没有封闭的壳体遮挡，方便学习者观察运动过程中各个关节的动作状态，理解不同关节转动角度与末端执行器位置之间的对应关系。这类结构也可以作为二次开发的基础载体，学习者可以在现有结构的基础上更换更大扭矩的舵机、调整臂杆的长度参数、更换不同形式的末端执行器，来拓展更多的功能，比如加装吸盘实现轻薄物件的吸取，加装画笔实现简单的绘图功能，在基础结构上完成更多的机械结构拓展实践。
