开源仿人型多自由度仿生机械手结构设计

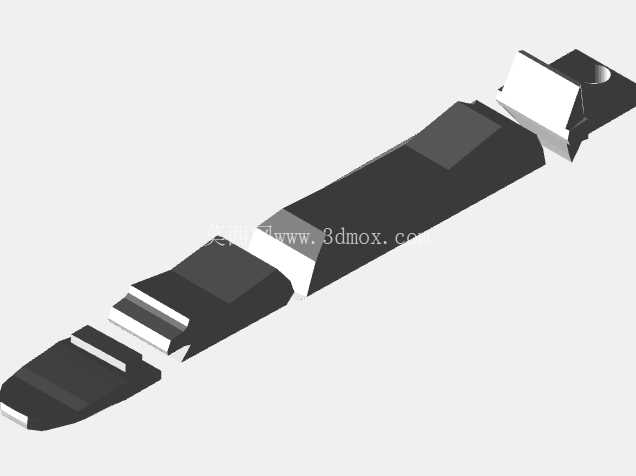

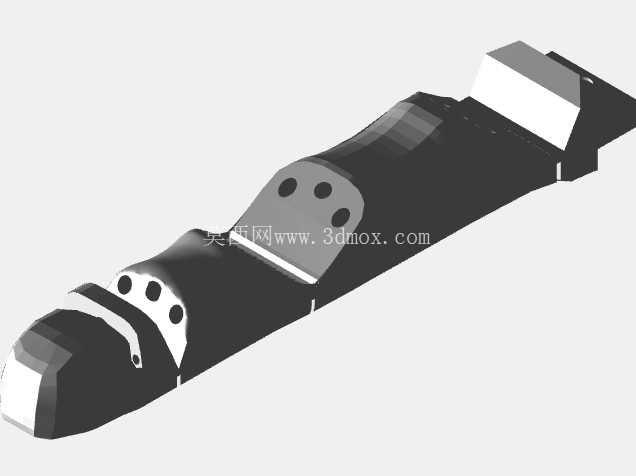

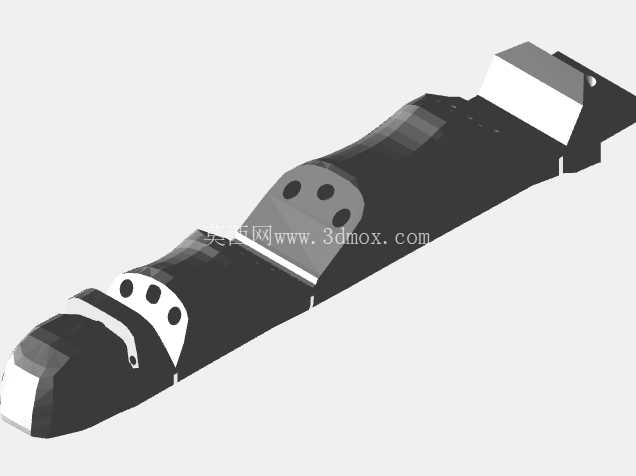

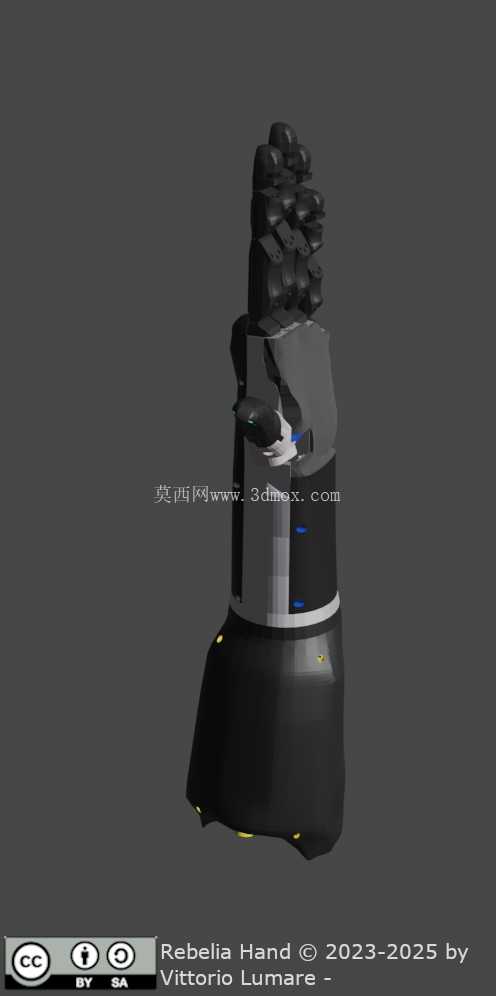

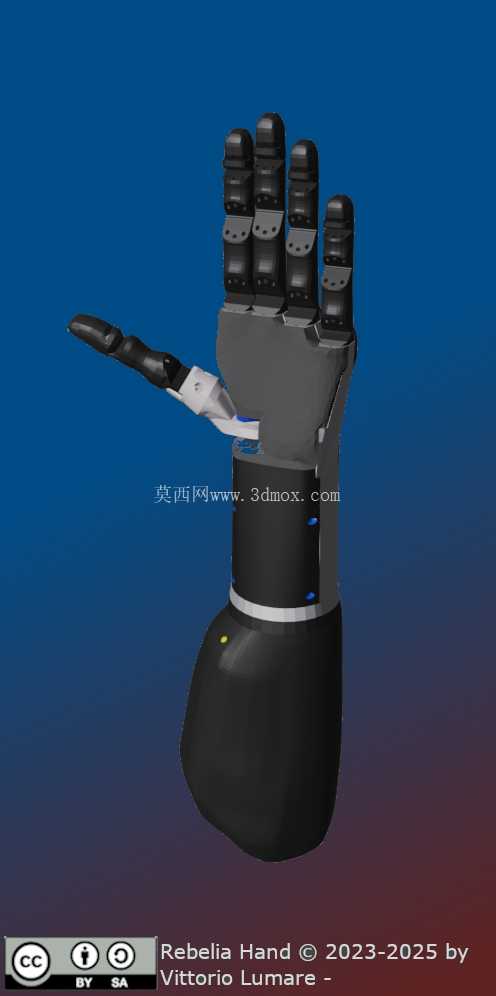

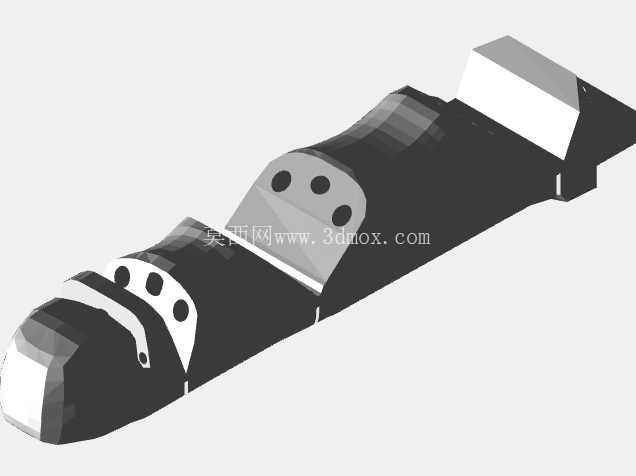

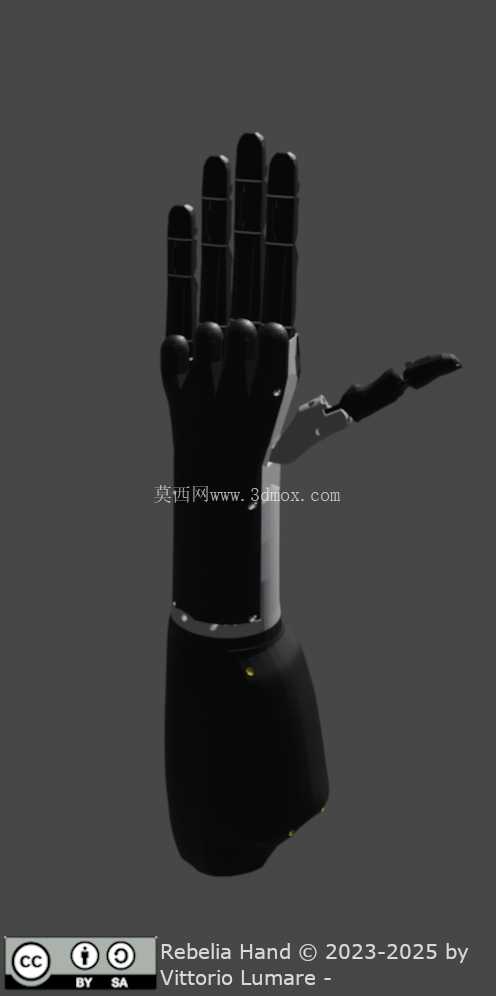

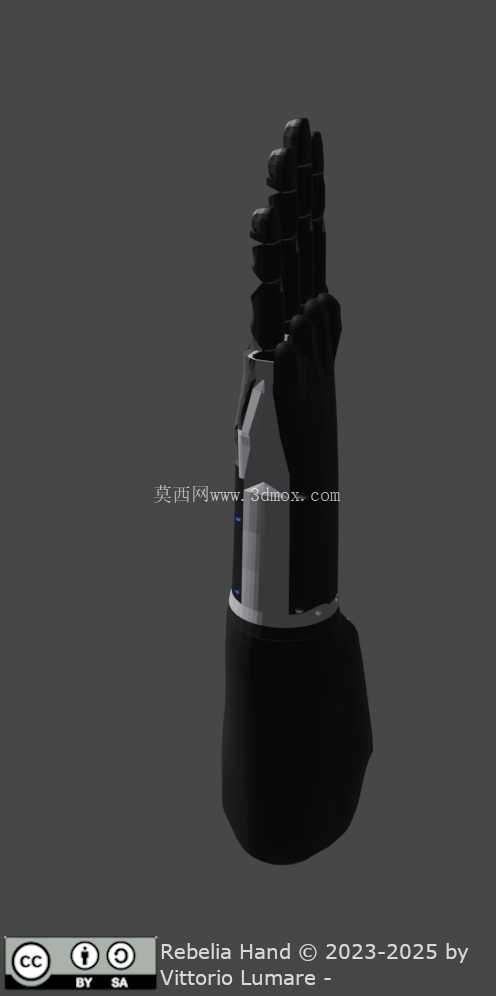

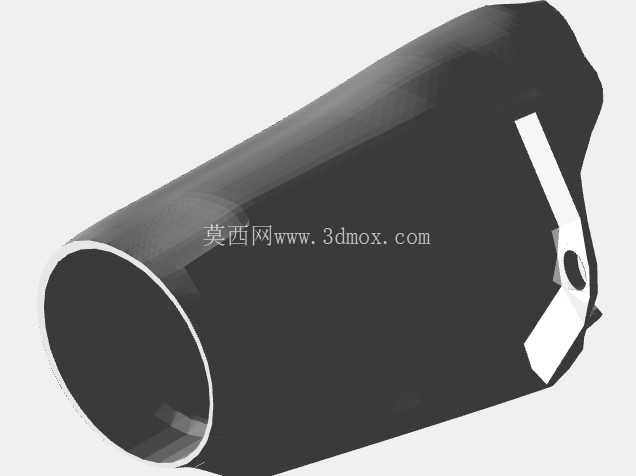

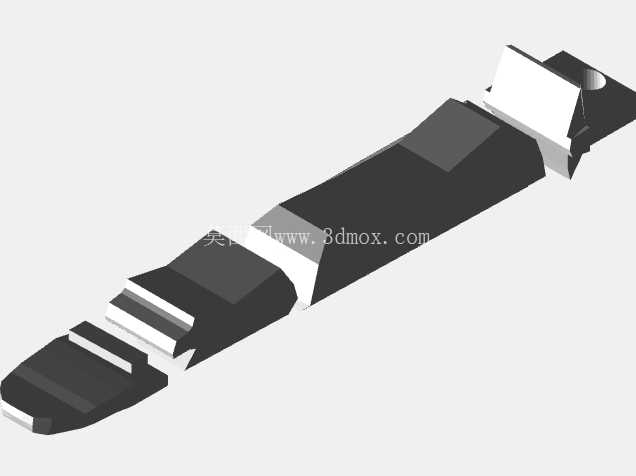

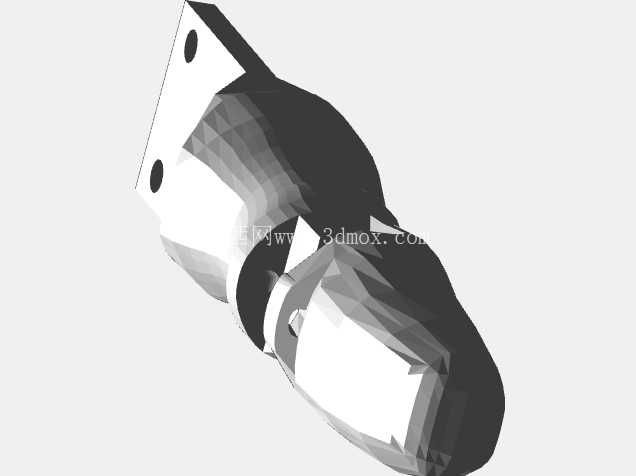

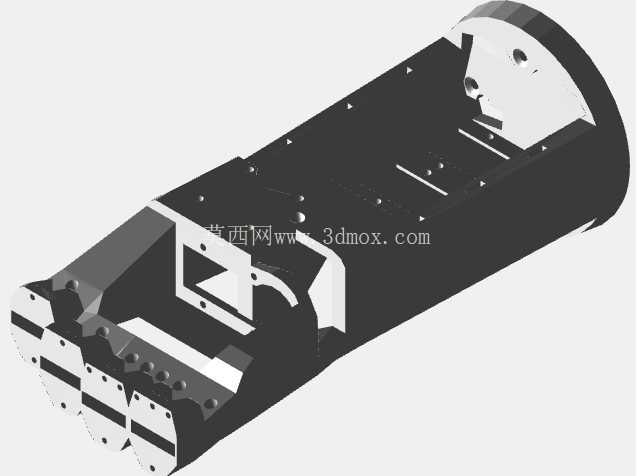

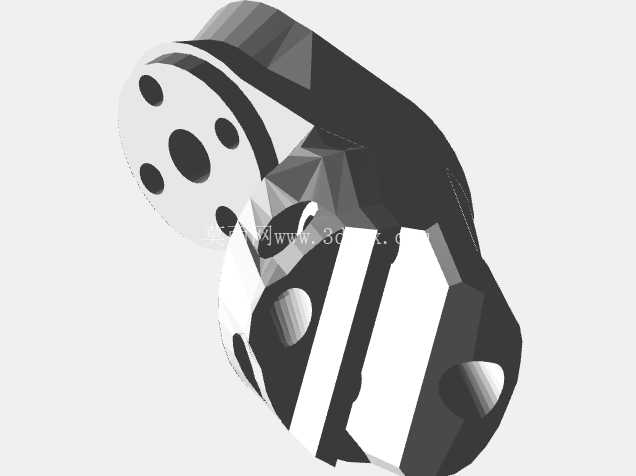

　　从功能特性来看，该机械手采用欠驱动手指结构设计，单根手指通过联动机构实现指节的弯曲与伸展动作，无需为每个指节单独配置驱动单元，大幅降低了整体结构的复杂度与制造成本，拇指设置有独立的摆动自由度，可实现与其余四指的对掌动作，这一设计是完成捏取、抓握等复杂动作的核心结构基础，手指指腹位置预留了柔性材料安装槽，可粘贴硅胶防滑垫提升夹持摩擦力，避免被夹持物件出现滑脱问题，腕部结构集成了驱动单元安装位与走线通道，所有驱动线缆可从腕部中空位置引出，避免线缆外露造成的运动干涉与磨损问题。这款仿生机械手的结构设计同时覆盖了肢体辅具与协作机器人末端执行器两大应用场景，在肢体辅具领域，可适配前臂截肢用户的日常动作需求，完成抓握水杯、持握餐具、操作日常小物件等生活动作，结构重量控制在适配前臂残端承重的合理区间，不会给用户残肢造成额外的负载压力；在机器人领域，可作为人形机器人、轻型协作机械臂的末端执行器，完成精密电子元件拾取、异形工件夹持、人机交互手势动作等任务，适配常规协作臂的末端安装法兰接口，无需额外设计转接结构即可完成装配。

　　在设计思路上，该结构优先考虑了可制造性与可维护性，所有结构件均可通过常规3D打印工艺加工成型，无需使用高精度五轴加工设备即可完成零件制作，降低了个人用户与小型研发团队的制作门槛，零件之间的连接多采用标准紧固件，无特殊定制的异形连接件，当单个指节零件出现损坏时，可单独打印替换零件完成维修，无需整体更换手部结构，手指关节处采用轴销配合的转动结构，预留了合理的配合间隙，避免3D打印零件的精度误差导致关节卡滞，同时在关节转动位置预留了润滑脂填充槽，可定期填充润滑脂降低关节转动阻尼，提升动作流畅度。

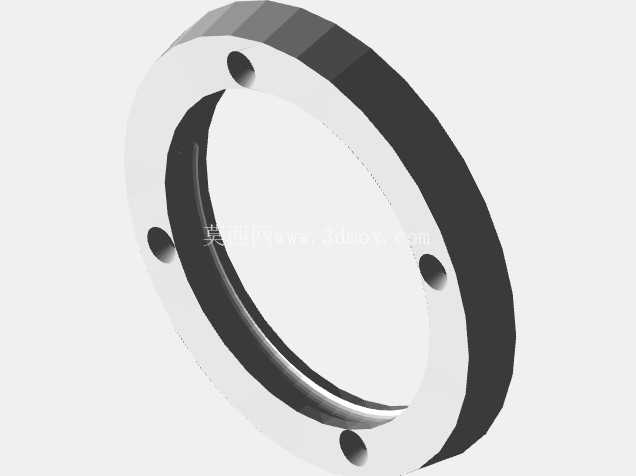

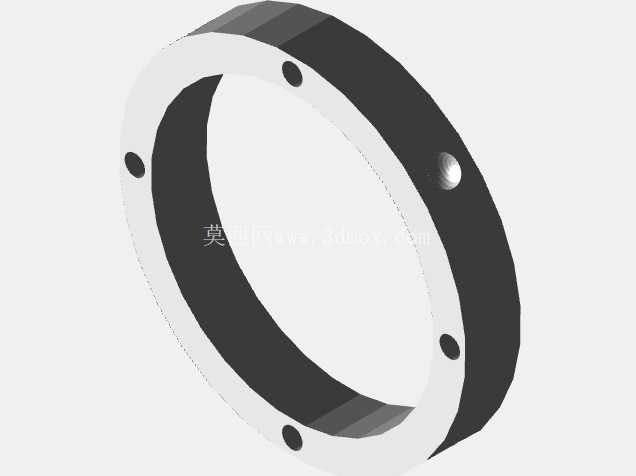

　　从安装边界与尺寸参数来看，该机械手整体尺寸参照成年人手部平均尺寸设计，手掌宽度、手指长度均符合人体手部的常规比例，安装时腕部底端的连接法兰可适配标准的机械臂末端接口，也可根据假肢接受腔的尺寸定制转接连接件，整体运动包络范围覆盖成年人手部的常规动作区间，手指完全弯曲时的抓握内径可适配直径50mm至120mm的圆柱形物件，完全伸展时可托举平板类物件，捏取状态下可夹持厚度1mm以上的薄片类物件，结构内部的驱动安装位可适配常规的微型舵机与线性驱动单元，用户可根据自身的负载需求选择对应扭矩的驱动元件，无需修改主体结构即可完成驱动单元的替换，走线通道的尺寸可容纳10根以内的信号线缆，满足常规驱动单元的接线需求，不会出现线缆挤压导致的信号干扰问题。

　　在实际结构验证过程中，该机械手的指节联动机构经过多次迭代优化，初始版本的指节联动存在动作不同步的问题，弯曲时末节指节会提前锁死，调整联动连杆的长度比例与铰接点位置后，实现了指节从根部到末端的顺序弯曲，更贴近人手真实的抓握动作逻辑，提升了抓握时的贴合度，腕部与手掌的连接位置设计有快拆结构，仅需拧下两颗固定螺丝即可将手掌部分与腕座分离，方便调整内部驱动的安装位置与检修线路，手指的指节外壳做了圆角处理，没有尖锐的凸起结构，在人机交互场景下使用时不会造成磕碰划伤，符合协作设备的安全设计要求。
