竞赛用立式桁架结构作业机器人设计

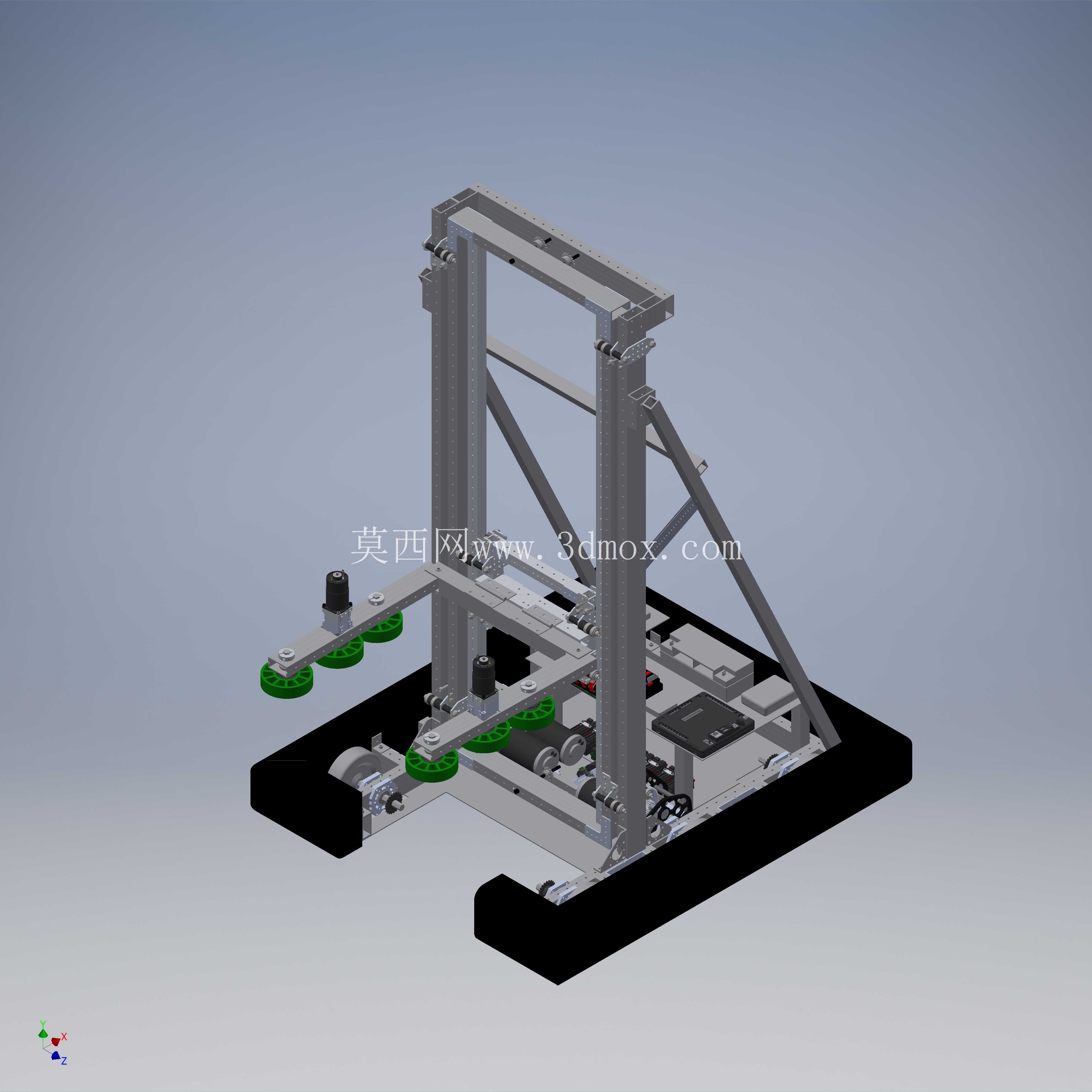

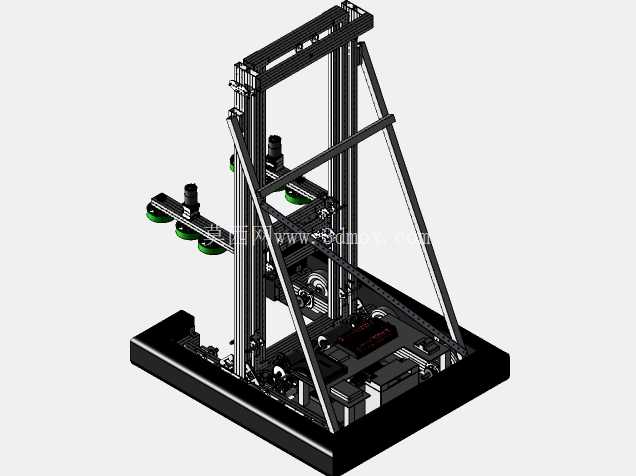

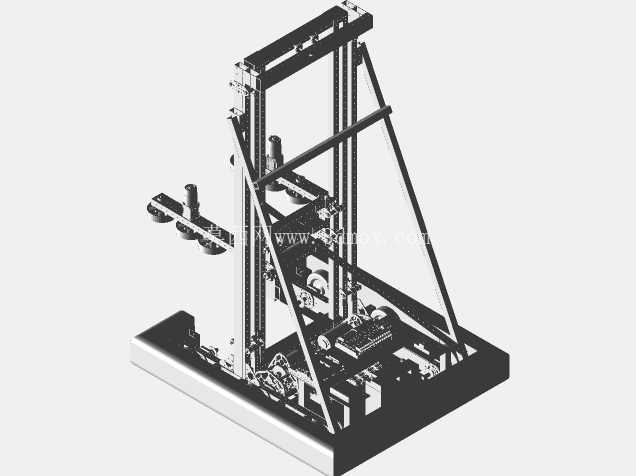

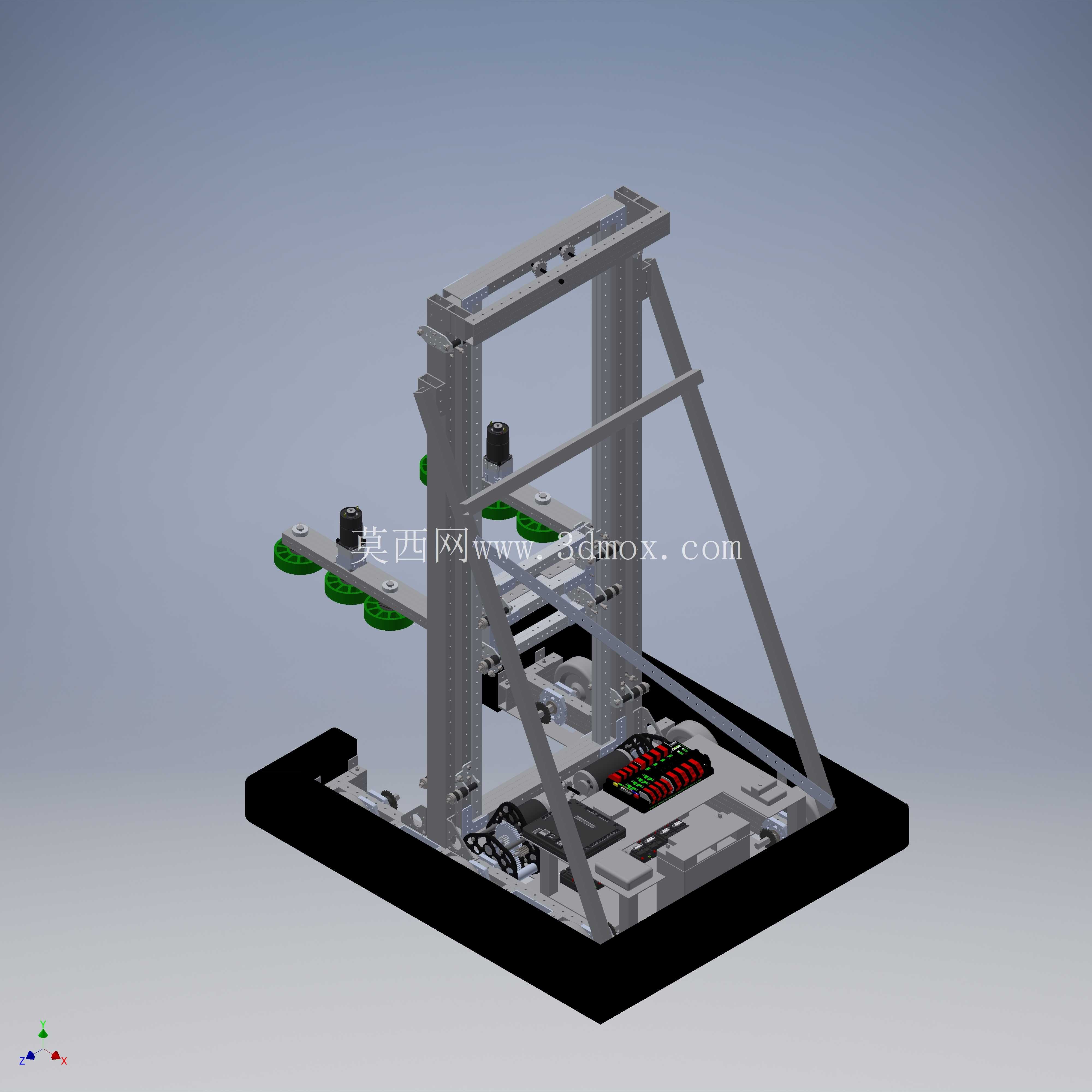

　　从结构设计逻辑来看，整体机架采用标准铝型材搭配加工件拼接的方案，在保证结构刚性的前提下尽可能压缩整体自重，底板预留多组安装孔位，既可以直接固定在竞赛场地的基准底板上，也可以加装脚轮实现短距离转场移动。竖直升降传动采用同步带搭配伺服驱动的方案，传动间隙小、响应速度快，可满足短行程内的快速启停需求，水平悬臂的横向运动同样采用同步带传动，两个运动轴的驱动电机均布置在机架下部位置，降低整机重心，提升运动过程中的稳定性。设备的电气控制组件全部集成安装在底板上方的机架下部空间，走线沿型材内侧的线槽布置，避免运动过程中线缆与运动部件产生干涉，所有电气接口均布置在机架侧方，方便外部接线与调试。该款机器人采用立式龙门桁架作为主体承载架构，底部为整块矩形安装底板，作为整台设备的安装基准面，所有竖直导向立柱均通过螺栓组与底板刚性连接，配合后侧斜向支撑型材形成三角稳定结构，可抵消作业端水平方向产生的倾覆力矩，避免高速运动时机架出现共振晃动。竖直方向布置双组平行直线导轨作为升降运动副，导轨滑块搭载水平延伸的作业悬臂，悬臂末端集成多组作业执行端安装位，可根据不同作业需求快速更换末端执行组件，适配物料拾取、定点投放、路径搬运等多种作业场景。

　　从安装边界来看，整机竖直方向的最大高度适配室内常规作业空间的高度限制，水平方向悬臂完全收回时，整机横向尺寸控制在较小范围内，不会占用过多场地空间，悬臂完全伸出时可覆盖前方扇形作业区域，满足固定工位内的大范围作业需求。在实际应用场景中，这类桁架式作业机器人可用于教培场景下的机电一体化教学实训，帮助学习者理解直线传动、多轴协同运动的结构原理，也可经过适应性改造后用于轻负载的工业流水线物料分拣、定点上下料场景，针对小质量工件的快速搬运作业有较好的适配性。

　　结构设计过程中，所有运动部件均做了行程限位设计，在导轨两端安装硬限位块与缓冲胶垫，避免运动超程造成部件损坏，悬臂末端的执行端安装面采用标准化孔位设计，兼容常规的气动夹爪、真空吸盘等通用执行组件，无需额外加工转接件即可完成装配。机架的斜向支撑采用可调节连接结构，装配时可通过调整支撑的连接位置微调立柱的竖直度，补偿加工与装配过程中产生的形位误差，保证导轨运行的平行度，降低运动过程中的卡顿与磨损。从受力角度分析，竖直方向的负载全部通过导轨滑块传递到立柱型材上，斜撑主要承担水平方向的弯矩，因此在型材选型上，竖直立柱选用更大截面的型材来承担轴向负载，斜撑选用稍小截面的型材即可满足受力需求，在刚性与自重之间取得平衡。

　　设备的传动部件全部做了安全防护设计，同步带外侧安装透明防护挡板，既可以观察传动部件的运行状态，也可以避免调试过程中异物卷入传动机构造成安全隐患。整机的装配流程遵循从下到上的原则，先完成底板与立柱的拼接固定，再安装斜撑调整机架精度，之后装配传动组件与运动悬臂，最后安装电气部件与末端执行器，每个装配环节都可通过对应的定位基准面调整形位公差，降低整体装配难度。这类结构的机器人相比关节型机器人，在固定行程内的运动刚性更好，重复定位精度更容易保证，且控制逻辑相对简单，对于需要在固定区域内完成重复直线作业的场景，具备更高的性价比与维护便捷性。
