兼容IRB2600机器人的装配制造输送单元

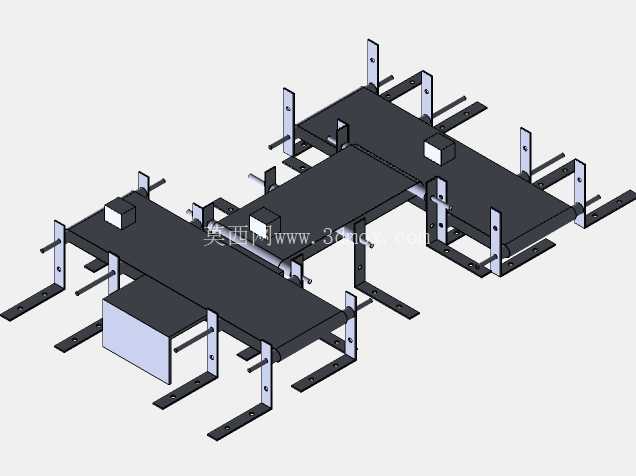

该制造单元的结构设计围绕多工位协同作业需求展开，主体采用分段式输送机架布局，每段机架通过立式支撑脚与安装底板固定，支撑脚预留长圆形调节孔位，可在现场安装时根据地面平整度、上下游设备对接高度差完成±15mm范围的高度微调，抵消基建施工带来的安装误差，保障输送面整体平面度控制在每米0.8mm以内，避免工件输送过程中出现卡滞、偏移问题。机架主体采用标准型钢焊接后做去应力处理，焊接位置打磨平整后做发黑防锈处理，适配车间多油污、多金属碎屑的生产环境，长期使用不会出现锈蚀掉渣污染工件的问题。

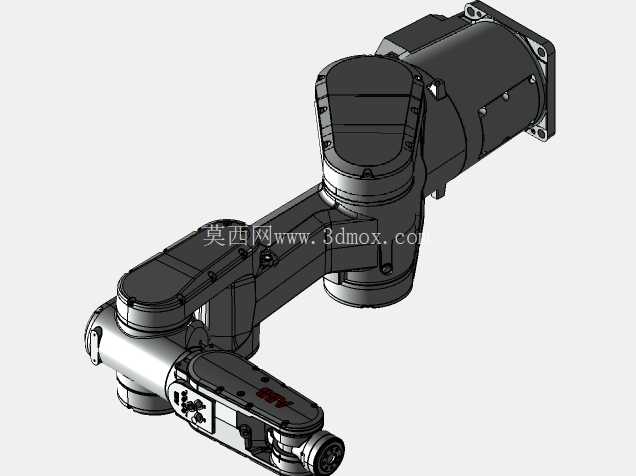

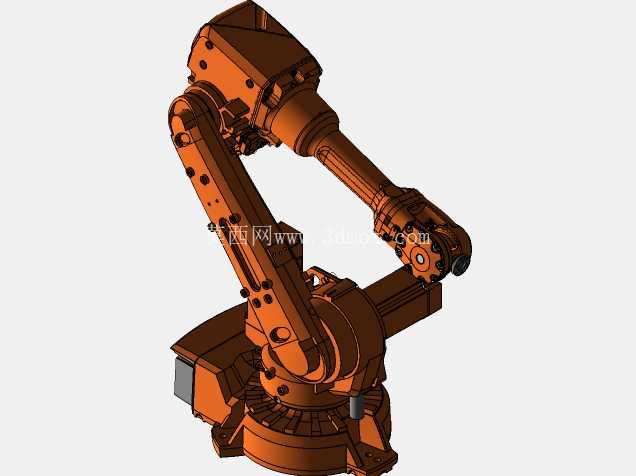

从应用场景来看，该单元主要面向3C电子零部件、小型五金结构件的自动化装配工序，可直接与IRB2600工业机器人完成工位对接，单元上预留的多个安装位可根据工序需求加装阻挡气缸、定位销组件、视觉检测支架、工件夹具等功能模块，无需对主体机架做二次焊接改造，所有附加组件均通过螺栓连接固定，方便产线换型时快速调整工位布局。输送面采用平皮带传动结构，皮带下方设置高密度支撑板，避免较重工件放置时皮带下凹导致定位精度下降，传动端采用张紧可调式辊筒，日常维护时无需拆解主体结构即可完成皮带张紧度调节与更换，降低设备运维的时间成本。

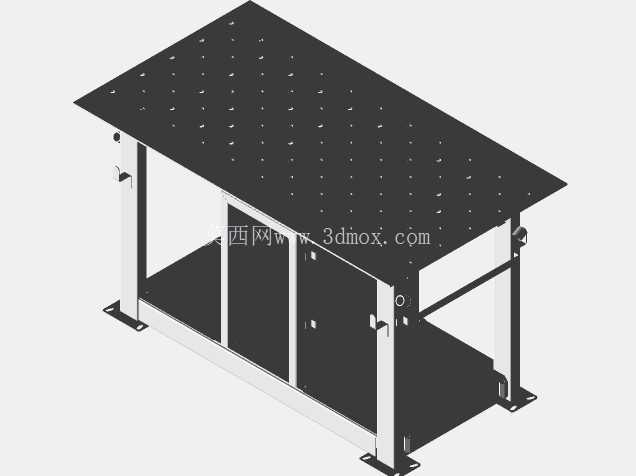

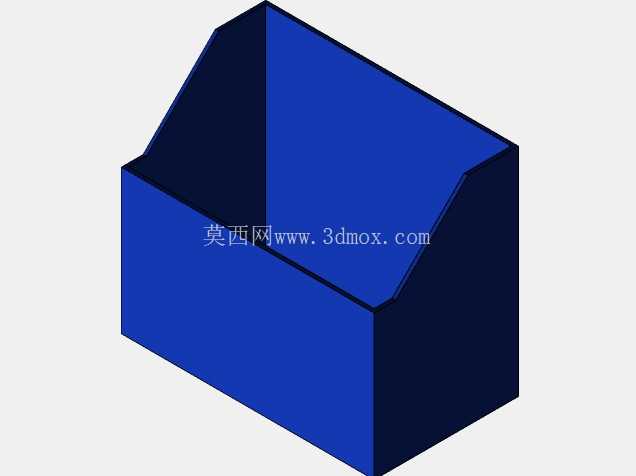

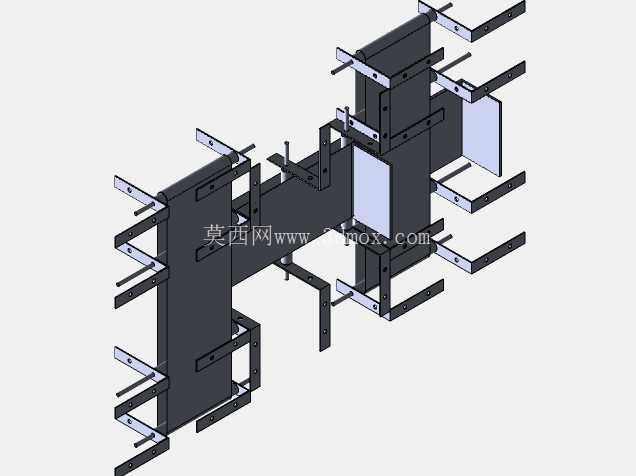

设计过程中充分考虑了机器人的作业半径边界，单元整体宽度控制在850mm以内，长度方向可根据产线工序数量扩展单段模块，单段标准长度为1200mm，多段拼接时通过定位销保证对接精度，拼接位置无明显高度差与缝隙。单元侧边的立式支架上预留了传感器安装槽与走线孔位，光电传感器、接近开关的线缆可通过支架内部的空腔走线，避免线缆外露被工件剐蹭、被车间周转车拉扯导致的信号故障，所有走线位置均预留了扎带固定孔，方便布线时规整固定线缆。单元端部设置的工件暂存台采用加厚钢板制作，可承载最大15kg的工件堆垛，暂存台位置刚好处于IRB2600机器人的最优作业半径范围内，机器人取放工件时无需过度伸展手臂，可有效降低机器人关节负载，延长设备使用寿命。

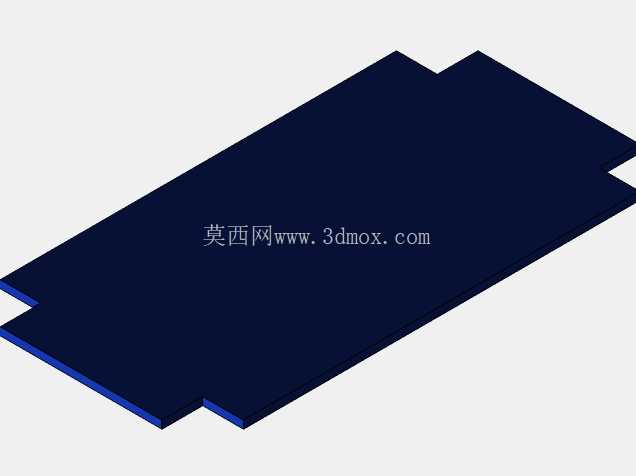

在安装边界设计上，单元底部的安装底板预留了四个M12的膨胀螺栓固定孔，安装时无需制作额外的预埋地基，直接在硬化地面上打孔固定即可，单元与地面之间预留20mm的间隙，方便日常清理地面掉落的工件碎屑、油污，避免杂物堆积在设备底部难以清理。单元的传动电机安装在机架下方的隐蔽位置，电机外侧加装了防护盖板，防止生产过程中飞溅的切削液、油污进入电机内部导致故障，同时防护盖板采用快拆结构，检修时无需工具即可快速拆卸，提升运维效率。整个单元的结构模块化程度较高，单段模块可整体吊装运输，现场安装时仅需完成模块拼接、气路电路连接即可投入使用，无需复杂的现场调试工作，可大幅缩短产线搭建的周期，适配中小批量生产企业快速换产的需求。
