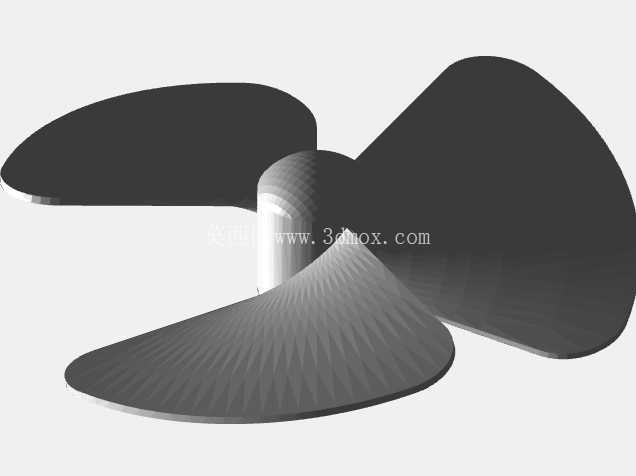

遥控航模三叶船用推进螺旋桨结构设计

这款三叶结构的船用推进部件，主要面向小型遥控航模船舶的动力输出场景，是航模动力系统中直接与水体接触、将电机轴输出的旋转扭矩转化为船体前进推力的核心执行部件。在实际航模航行过程中，螺旋桨的叶型曲面、盘面比、螺距参数直接决定了动力转化效率，也会影响船体航行时的振动幅度、转向响应速度以及高速航行下的空泡产生概率。

从设计思路来看，这款三叶桨采用了等螺距曲面叶型设计，每个叶片的导边做了圆弧过渡处理，避免尖锐边缘在高速旋转时产生紊流，叶根与桨毂的衔接位置做了大圆角顺滑过渡，既可以降低旋转过程中的应力集中，也能减少叶根位置的水流扰动，提升整体推进效率。桨毂中心设计有标准的电机轴安装孔，孔位同轴度公差控制在0.02mm以内，保证安装后桨叶旋转时的动平衡表现，避免高速旋转时出现轴系抖动，影响电机使用寿命与航行稳定性。

在实际应用场景中，这类小尺寸三叶螺旋桨适配功率在200W-500W区间的航模直流无刷电机，可用于竞速类遥控赛艇、仿真模型拖船、水下作业小型ROV等设备的推进系统。相较于两叶螺旋桨，三叶结构在相同直径下可以提供更大的推力输出，同时在低速航行时的推力线性度更好，不会出现两叶桨低转速下推力波动大的问题，更适合需要精准控制航速的仿真类航模使用；而相较于四叶桨，三叶结构的旋转阻力更小，高速航行时的动力损耗更低，能够兼顾低速推力与高速航速的双重需求。

从安装边界来看，这款螺旋桨的桨毂长度为12mm，中心安装孔直径为4mm，适配市面上绝大多数航模船用的4mm输出轴电机，安装时可通过顶丝或者桨夹完成轴向固定，不需要额外加工转接结构。桨叶的最大旋转直径为60mm，安装时需要保证桨叶与船尾舵面、船体外壳的最小间隙不小于3mm，避免旋转过程中桨叶剐蹭船体部件造成损坏。叶片的最大厚度出现在叶根位置，为3mm，从叶根到叶梢厚度逐渐递减至0.8mm，这种厚度渐变设计既保证了叶根位置的结构强度，能够承受电机满功率输出时的扭矩载荷，也能降低叶梢位置的旋转阻力，减少高速旋转时的水花飞溅。

在曲面建模过程中，每个叶片的型面都通过多截面曲面拟合完成，螺距从叶根到叶梢保持一致，保证水流经过叶表时的流动均匀性，避免出现局部压力差过大导致的空泡剥蚀问题。桨叶的随边做了0.2mm的钝化处理，不会因为加工或者轻微磕碰出现卷边问题，提升了部件的耐用性。整个螺旋桨的旋转动平衡等级按照G2.5级设计，在额定转速12000rpm的工况下，剩余不平衡量控制在0.5g·mm以内，能够有效降低轴系振动，减少航行时的噪音。

在实际选型搭配时，需要根据船体的吃水深度、设计航速、电机KV值匹配对应的螺距参数，这款螺旋桨的标称螺距为1.4倍直径，也就是螺距值为84mm，适配KV值在2000-3000区间的外转子无刷电机，搭配2S-3S锂电池供电时，能够推动重量在1.5kg以内的航模船体达到40km/h左右的最高航速。如果用于重载型仿真航模，可以适当降低电机KV值，搭配更大容量的电池，获得更充足的低速扭矩，保证拖航或者顶流航行时的动力储备。

从结构可靠性角度来看，三叶布局的螺旋桨即使在航行过程中碰到水中的细小杂物，单个叶片受损后，整体的动平衡破坏程度也比两叶桨更低，不会出现瞬间剧烈抖动导致电机轴弯曲的问题，容错率更高，更适合新手玩家或者在水质复杂的户外水域使用。叶型的曲面设计充分考虑了注塑成型的工艺特性，叶片表面没有倒扣结构，脱模斜度控制在1.5度，既可以采用PLA材料3D打印制作原型件验证，也可以直接开模采用尼龙或者ABS材料批量生产，生产工艺适应性较强。
