橡皮筋动力螺旋桨驱动小拖船结构设计

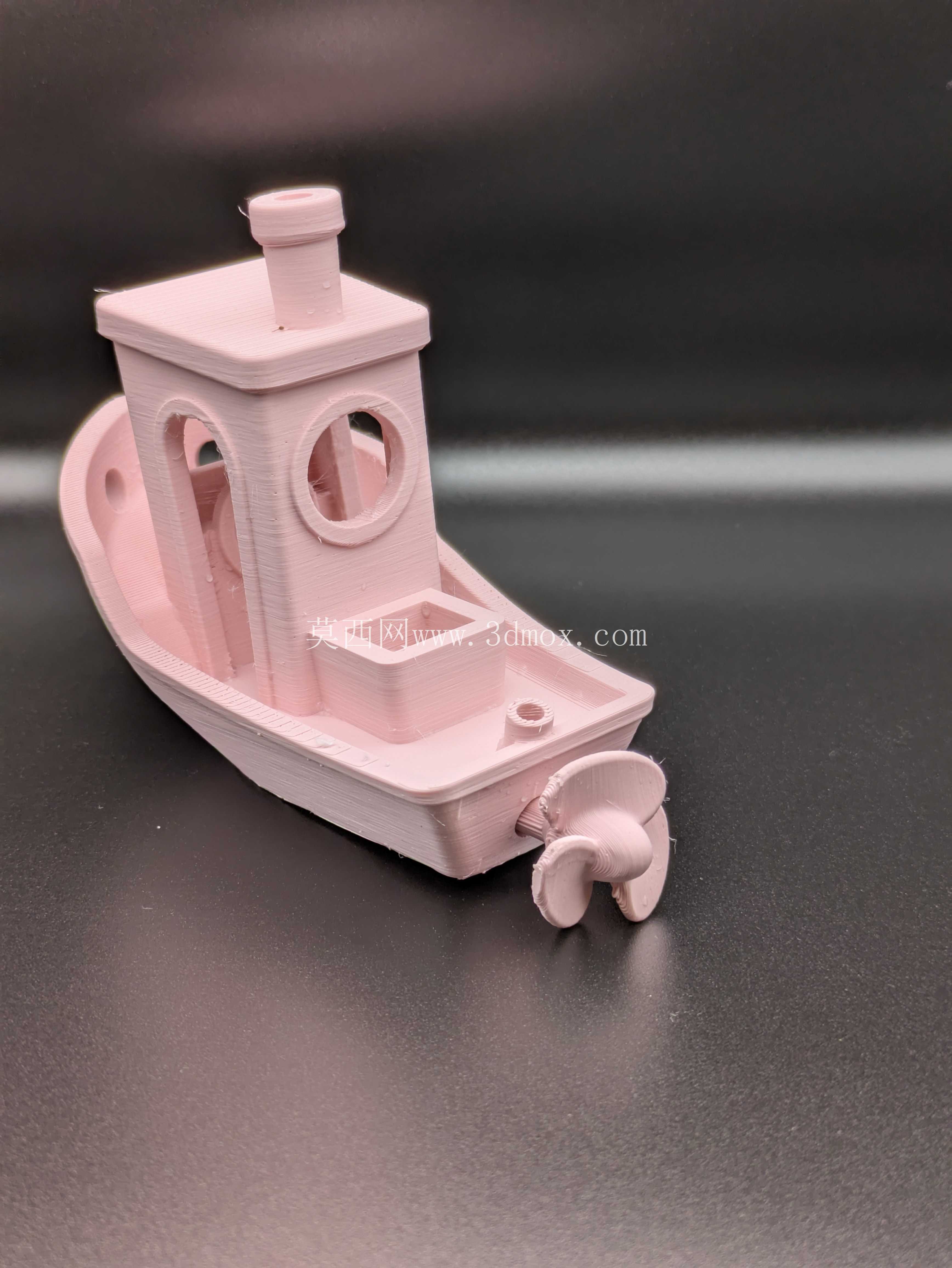

这款橡皮筋动力小船的设计，核心是把传统3D打印基准测试模型Benchy拓展为可实际运行的动力玩具，在保留经典Benchy船体辨识度的基础上，重构了尾部动力安装位，适配橡皮筋扭转储能的传动逻辑。从实际应用场景来看，这类结构既可以作为青少年机械科普的实操教具，让学习者直观理解弹性势能转化为螺旋桨推力的完整过程，也能作为桌面趣味摆件，或是小型水池竞速的自制玩具载体，相比静态展示模型，具备实际运动能力的结构更能体现机械设计的落地性。

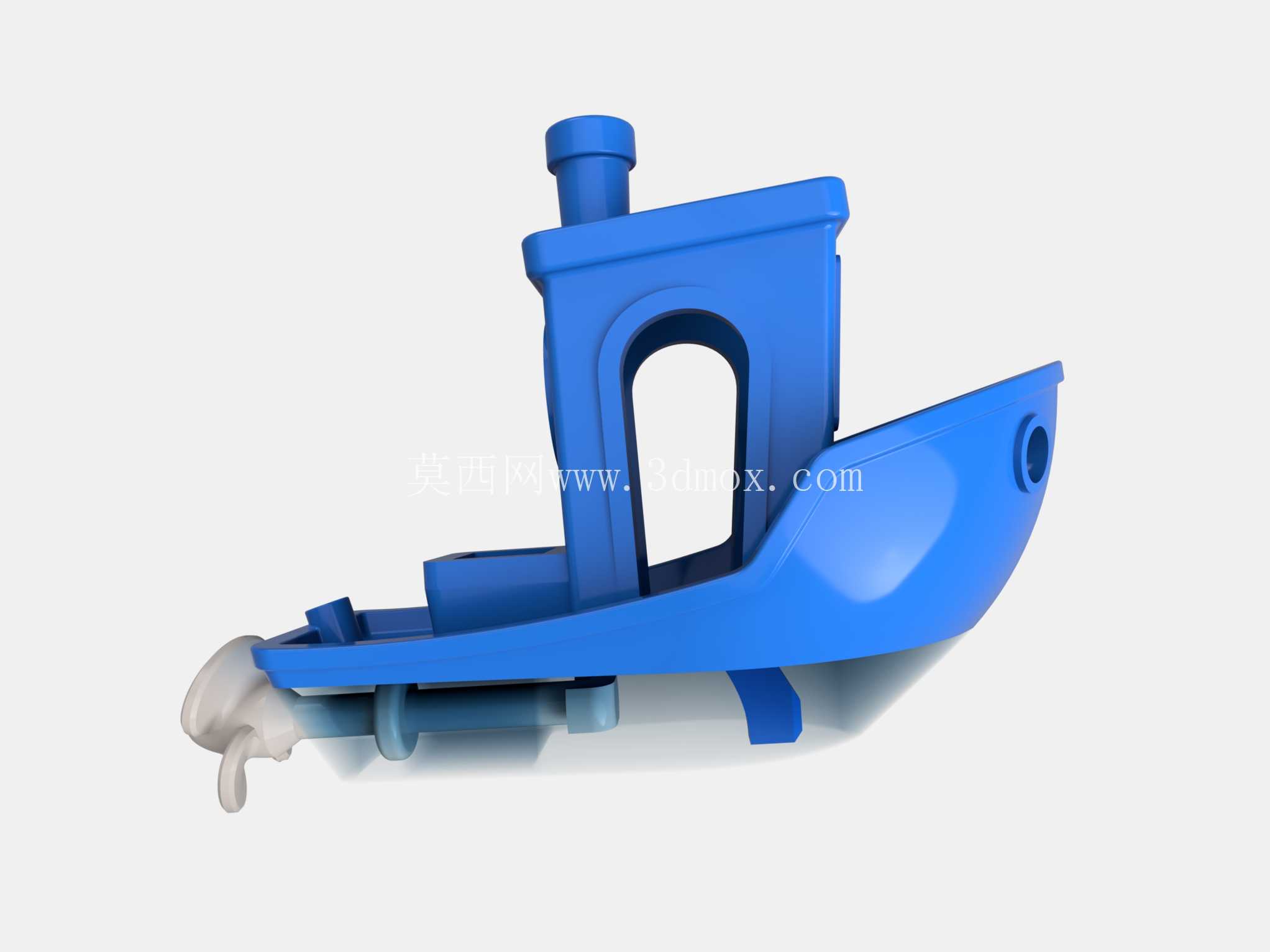

设计过程中首先要考虑的是船体的浮心与重心匹配，原Benchy模型的船体线型本身就经过优化，具备不错的静水稳定性，因此在改造时没有改动主船体的外轮廓，仅在船尾甲板下方预留了传动件的安装空腔，避免额外增加的结构破坏原有浮力分布。船体的上层建筑保留了经典的驾驶室造型，圆形舷窗、舱室顶部的烟囱结构都做了等比例保留，同时在舱室内部做了薄壁掏空处理，尽可能降低上层结构的重量，避免航行时出现头重脚轻的倾覆问题。

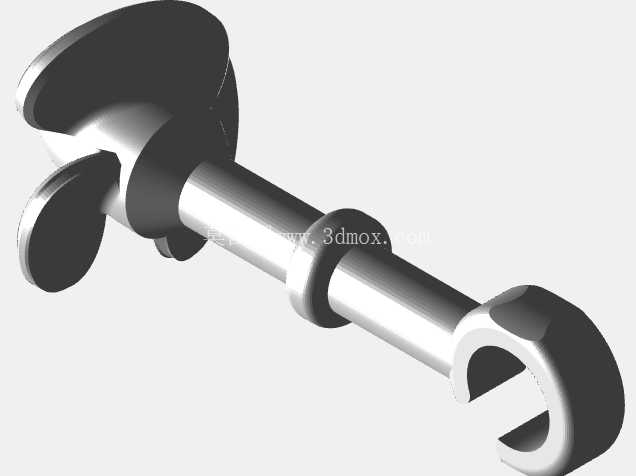

动力部分采用后置双叶螺旋桨布局，传动轴线与船体龙骨线保持平行，距离船底的高度经过反复调整，既保证螺旋桨在满载吃水状态下能完全没入水中，又不会因为位置过低在浅水环境航行时触碰池底造成桨叶损坏。橡皮筋的固定端设计在船尾甲板的预留挂点上，挂点做了加厚处理，能承受橡皮筋扭转时产生的拉力，避免长期使用后出现结构断裂；传动端直接连接螺旋桨轴，轴与船体的配合位做了微小的间隙设计，既减少转动时的摩擦阻力，又能避免航行时水从轴孔渗入船体内部增加自重。

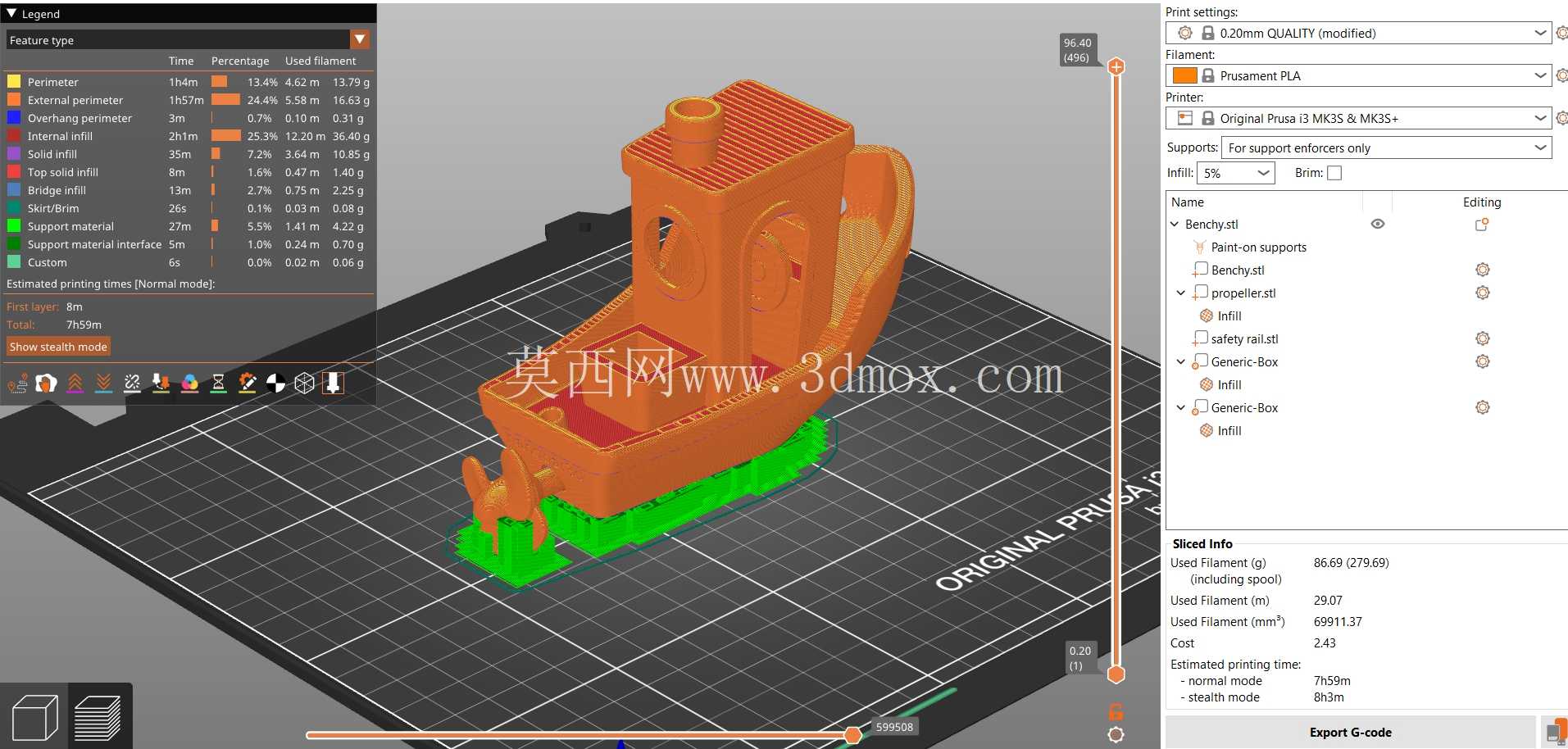

从安装边界来看，整个模型的所有部件都适配常规FDM3D打印机的成型尺寸，不需要拆分打印后做复杂的拼接，单个部件的最大尺寸不超过100mm，普通桌面级设备就能完成制作。螺旋桨的桨叶角度做了优化，在橡皮筋释放的转速区间内能提供最高的推进效率，不会因为桨叶角度过大造成启动阻力过高，也不会因为角度过小导致推力不足。船体尾部的螺旋桨护架做了圆弧过渡，既可以保护桨叶在掉落或者碰撞时不会断裂，也不会额外增加航行时的水阻。

实际调试时需要注意，橡皮筋的预扭转圈数要控制在材料弹性极限范围内，过度扭转会导致橡皮筋断裂或者传动结构过载。船体的吃水线位置在设计时就做了隐性的标记，放置在水中时如果载重超过吃水线，就需要调整内部配重，避免航行时进水。整个传动结构没有额外的金属部件，全部采用打印件配合橡皮筋就能完成组装，不需要额外的粘接或者紧固件，组装门槛很低，即使是没有机械装配经验的爱好者也能快速完成拼装。

在结构强度方面，船体的外壳壁厚设置在1.2mm到1.5mm之间，既保证足够的抗冲击强度，日常拿取或者轻微碰撞不会出现开裂，又能尽可能控制整体重量，提升橡皮筋动力的续航距离。舱室与船体的连接位做了加强筋处理，避免长期使用后连接处出现疲劳断裂。船首的线型保留了原Benchy的破冰船造型，在航行时能有效破开前方的水阻，提升直线航行的稳定性，减少航行时的船头抬升问题。

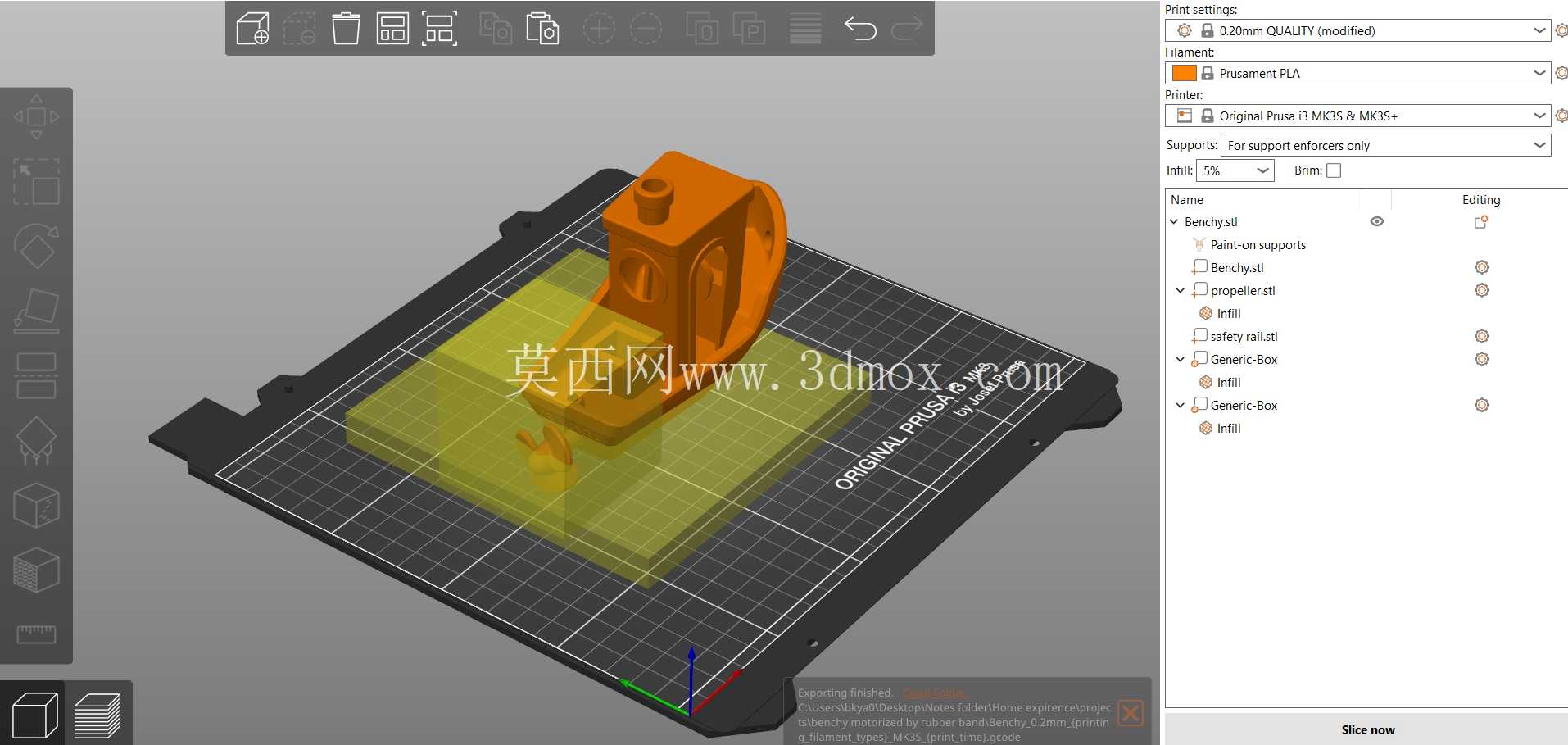

这类弹性动力结构的设计难点，在于平衡结构重量、传动阻力、推力输出三者的关系，过重的船体会让橡皮筋的动力大部分消耗在克服自重上，过松的传动配合会损失动力传递效率，角度不合理的螺旋桨会让推力大打折扣。这款设计在多次迭代后，把整体重量控制在合理区间，传动部分的摩擦阻力降到最低，配合合适的橡皮筋，能在静水中航行数米的距离，完全满足科普演示和趣味玩耍的需求。同时所有结构都做了无支撑打印优化，打印时不需要添加额外的支撑结构，减少后期处理的工作量，打印完成后去除少量的打印层纹就能直接组装使用，降低了制作门槛。
