模块化迷你双足人形机器人结构设计

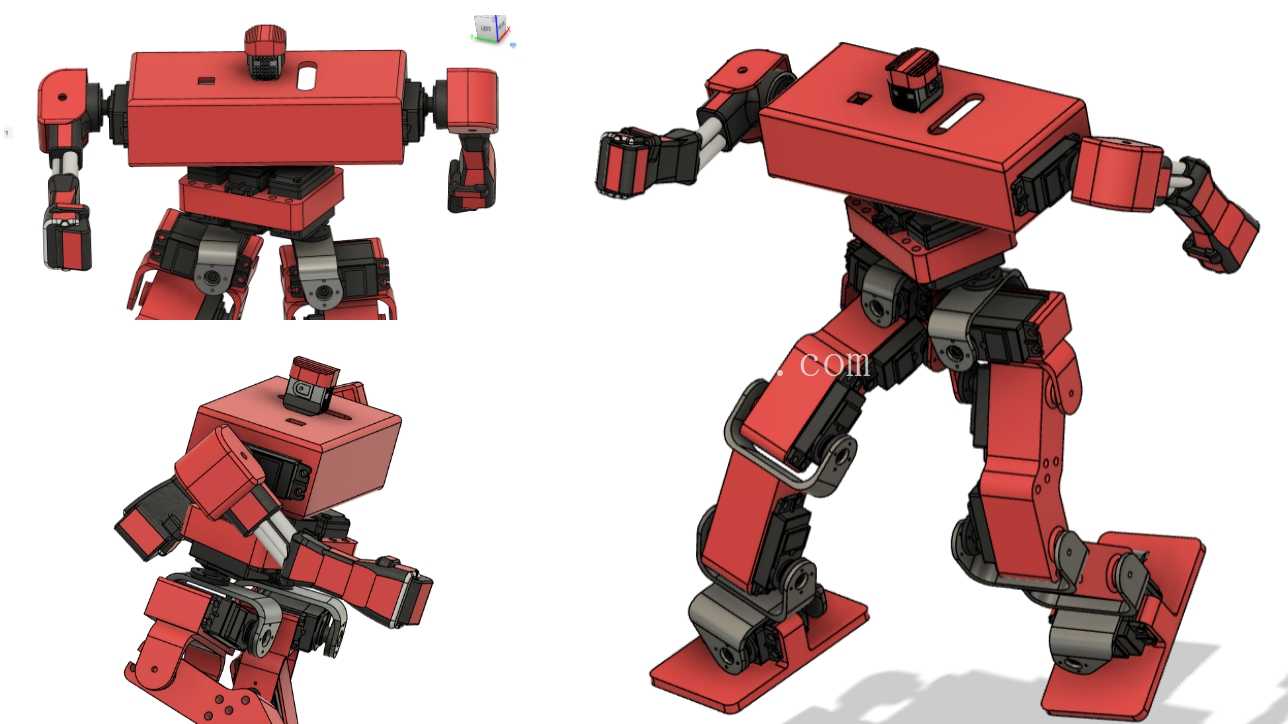

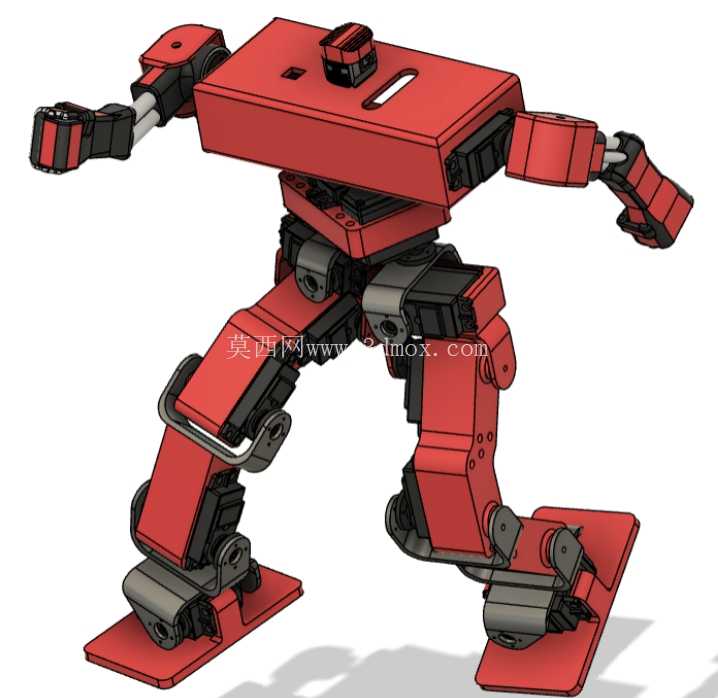

　　这款双足人形结构的设计初衷，是面向小型仿生机器人教学、二次开发验证场景打造可快速拆装的本体平台，整体采用分块式钣金拼接结构，所有关节连接位预留标准安装孔位，方便使用者根据自身需求更换舵机、加装传感器模块，不需要对主体结构做破坏性修改。从结构布局来看，躯干部分采用中空盒式设计，内部预留了足够的走线空间与控制板安装位，侧壁做了加厚翻边处理，在控制整体重量的前提下保证躯干的抗扭刚度，避免肢体运动时躯干产生形变影响动作精度。

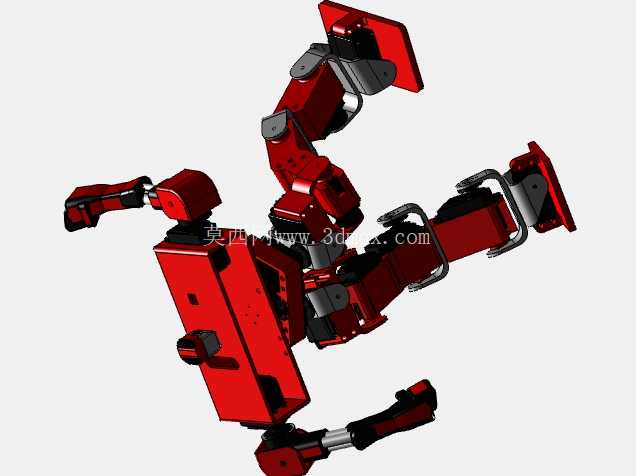

　　上肢与下肢的关节连接处采用了嵌入式限位结构，每个关节的转动范围都做了机械硬限位，防止舵机超行程转动造成损坏，同时关节连接轴采用台阶轴设计，配合轴用卡簧固定，拆装时不需要额外的专用工具，仅用常规内六角扳手即可完成全部肢体的拆分与重组。肢体部分的结构件做了等强度优化，靠近关节的位置壁厚更大，向末端延伸的位置逐步减薄，在保证结构强度的前提下尽可能降低末端重量，减少关节舵机的负载，提升动作响应速度。足部结构采用加宽支撑面设计，底部预留了防滑垫安装槽，静态站立时支撑多边形覆盖重心投影范围，保证静止状态下的稳定性，同时脚踝关节采用双轴铰接结构，可实现前后俯仰与侧倾两个自由度的调整，适配不平整地面的站立需求。

　　从安装边界来看，整体结构的所有外接孔位都采用统一的安装孔距标准，兼容市面上主流的小型数字舵机安装尺寸，躯干顶部预留了视觉传感器、超声波模块的安装位，不需要额外打孔即可直接固定常用的传感组件。在实际应用场景中，这套结构既可以作为高校机器人工程专业的教学实训载体，让学生直观理解双足机器人的自由度布局、重心配平逻辑，也可以作为机器人爱好者二次开发的基础本体，在其基础上加装交互模块、运动控制板，快速搭建可实现步态行走、肢体动作展示的小型人形机器人。

　　设计过程中特意规避了一体化打印结构的脆性问题，所有受力部位都采用钣金折弯加螺丝紧固的连接方式，抗冲击性能更强，即使调试过程中出现摔倒的情况，也不容易出现结构断裂的问题，仅需要检查螺丝紧固状态即可快速恢复使用。走线设计上，所有肢体内部都预留了穿线通道，舵机线可以从结构内部穿过，不会外露在关节活动范围内，避免肢体运动时夹断线材，同时躯干内部设置了理线柱，可以将多余的线材固定在躯干内壁，不会因为肢体晃动造成线材拉扯松脱。关节处的连接片采用错位安装设计，相邻关节的转动平面互相垂直，可实现类人肢体的活动范围，上肢可完成抬臂、屈肘动作，下肢可完成抬腿、屈膝动作，配合对应的运动控制算法即可实现基础的行走、转向、肢体展示动作。结构的配重重心经过反复调整，整体重心落在躯干中心偏下的位置，静态站立时不需要额外配重即可保持稳定，步态调试时可以减少重心调整的算法复杂度，降低二次开发的门槛。所有结构件的边缘都做了倒角处理，没有尖锐的毛刺，组装调试过程中不会划伤操作人员，适合教学场景下学生动手组装使用。
