1:12传动比行星减速传动结构

这套行星传动结构核心传动比设定为1:12，属于典型的同轴式减速传动单元，在中小功率动力传输场景中适配性极强。日常设备改造、小型自动化机构搭建过程中，经常会遇到动力源输出转速过高、扭矩不足的问题，这类行星减速结构刚好可以匹配步进电机、小型直流伺服电机的输出端，在不改变动力源安装轴线的前提下完成转速降低、扭矩放大的功能，相比平行轴齿轮减速结构，同轴布局能大幅缩减传动单元的径向占用空间，对于安装空间局促的小型设备、桌面级自动化机构、小型机器人关节部位尤为适用。

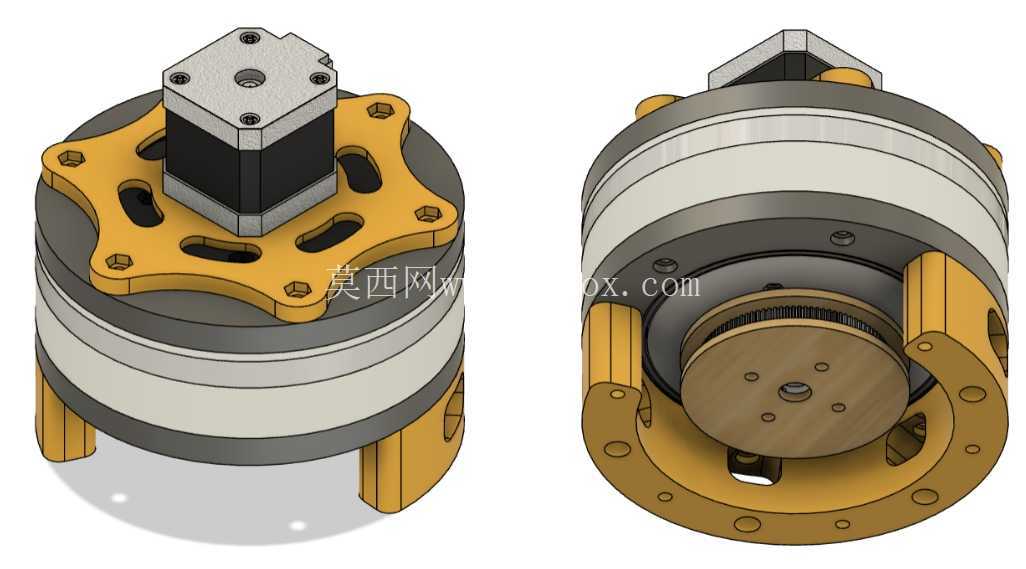

从结构设计逻辑来看，这套行星传动采用了经典的NGW轮系布局，输入端直接对接动力源的输出轴，太阳轮作为动力输入构件，与周向均匀分布的行星轮啮合，行星轮通过销轴安装在行星架上，同时与外侧固定的内齿圈啮合，动力最终通过行星架端的输出结构向外传递。设计过程中充分考虑了安装便捷性，输入端设置了与标准42系列步进电机匹配的安装法兰，法兰上的安装孔位、定位止口尺寸完全适配常规小型步进电机的安装尺寸，不需要额外制作转接板就可以完成动力源与减速单元的对接，能大幅缩短机构搭建的装配周期。行星轮的周向排布做了等角度均分设计，运转过程中各行星轮承受的啮合力均匀分布，既可以提升整体结构的承载能力，也能降低运转过程中的振动与噪音，相比单对齿轮减速结构，多行星轮啮合的形式能在相同体积下传递更大的扭矩，适合频繁正反转、启停冲击的工作场景。

从安装边界尺寸来看，这套传动结构的整体外形为圆柱状布局，输入端法兰为带镂空减重设计的盘式结构，镂空结构既可以降低整体重量，也能在电机持续运转过程中为电机端盖提供一定的散热空间，避免减速单元与电机贴合过密导致热量积聚。输出端采用法兰式输出结构，输出端的安装孔位做了等圆周分布设计，可以直接对接负载转盘、执行机构连接件，不需要额外设计输出轴转接零件。整体结构的轴向尺寸经过紧凑化设计，动力源与减速单元装配完成后整体轴向长度控制在合理范围内，不会因为加装减速单元导致机构轴向伸出过长，影响设备整体布局。内齿圈采用多层嵌套式结构设计，外层的金属壳体既作为内齿圈的支撑基体，也承担整个减速单元的结构防护作用，能避免日常运转过程中灰尘、碎屑进入轮系啮合区域，降低轮系磨损速率，延长结构使用寿命。

实际应用过程中，这类1:12传动比的行星结构可以覆盖多数小型设备的减速需求，比如小型回转工作台的动力驱动、自动化设备上的工件转位机构、小型输送线的驱动端、桌面级机械臂的关节传动，都可以直接套用这套结构的设计参数。设计时对轮系的啮合侧隙做了合理控制，既保证传动过程中不会因为侧隙过大导致传动回程误差超标，也避免侧隙过小导致轮系运转卡滞、温升过快的问题。行星轮与销轴之间预留了轴承安装位，实际装配时可以加装微型滚针轴承降低转动摩擦阻力，提升传动效率，相比无轴承的滑动摩擦结构，加装轴承后传动效率可以提升15%以上，长时间运转下的磨损量也会大幅降低。输入端与电机轴的连接采用抱紧式轴孔设计，通过顶丝锁紧的方式固定电机轴，不需要额外加工键槽，降低了动力源输出轴的加工要求，适配性更强。整个结构的所有零件都采用规则化几何设计，没有复杂的异形曲面，不管是3D打印制作原型验证，还是采用机加工方式做金属件量产，加工难度都处于较低水平，适合工程师在做小型设备开发时直接参考选型，也可以根据实际负载需求调整齿轮模数、齿宽参数，拓展出不同承载能力的衍生型号。
