DYMH-103在线式称重传感器结构设计

　　这款在线式称重传感器的结构设计，核心围绕连续生产线上的动态载荷检测需求展开，区别于静态台秤类的称重元件，它不需要额外搭建独立称重平台，可直接串接在受力链路中完成载荷实时采集，在包装线分装称重、输送带物料断料检测、小型起重设备过载保护、自动化装配线压装力校验这类场景中，能大幅减少额外安装结构的设计工作量。从结构布局来看，主体采用圆柱式弹性体设计，两端设置M8规格外螺纹端，这种结构的优势在于安装时不需要额外设计法兰转接件，直接通过螺纹旋接在受力拉杆、吊具或者连接杆件上即可，安装边界的同轴度更容易保证，能避免偏载带来的测量误差，弹性体中段的直径经过应变区受力仿真优化，既保证额定200KG载荷下的应变量满足应变片粘贴要求，又预留了1.5倍的过载安全余量，避免瞬时冲击载荷造成弹性体塑性变形。

　　传感器的信号引出端采用侧出式防水接头设计，线缆为螺旋弹簧式结构，这种线缆选型是考虑到在线安装场景下，传感器可能随被测机构存在小幅度的往复位移，螺旋线缆可在一定行程范围内伸缩，避免线缆被拉扯断裂，同时接头处做了六角锁紧结构，安装时可以用扳手拧紧，保证防护等级满足车间多粉尘、少量溅水的使用环境。设计过程中，弹性体的应变区位置特意避开了两端螺纹的应力集中区域，将应变片粘贴位置设置在弹性体中段均匀受力段，同时在弹性体外部设置了金属防护外壳，避免生产过程中的硬物磕碰直接损伤应变片粘贴区域，外壳和两端螺纹端的配合处做了限位台阶，装配时可以保证外壳和弹性体同轴，不会出现偏心蹭碰的问题。

　　从安装尺寸来看，两端螺纹的有效旋合长度经过核算，保证在额定载荷下螺纹的剪切强度满足要求，不会出现螺纹滑牙失效，主体圆柱段的外径控制在合理范围，不会因为体积过大干涉周边的设备结构，侧出的线缆接头方向垂直于弹性体轴线，安装时可以根据现场走线需求调整接头朝向，不需要额外增加弯角转接头。在实际选型应用中，这类串接式的称重传感器相比传统的悬臂梁式、轮辐式传感器，占用的安装空间更小，特别适合安装空间局促、受力方向沿杆件轴向的检测场景，比如小型立式包装机的料斗称重、自动化生产线的工件到位重量检测、电动葫芦的起重量限制等场景，不需要对原有设备的结构做大幅改造，只需要将原有连接杆件截短对应长度，把传感器串接进去即可完成安装。

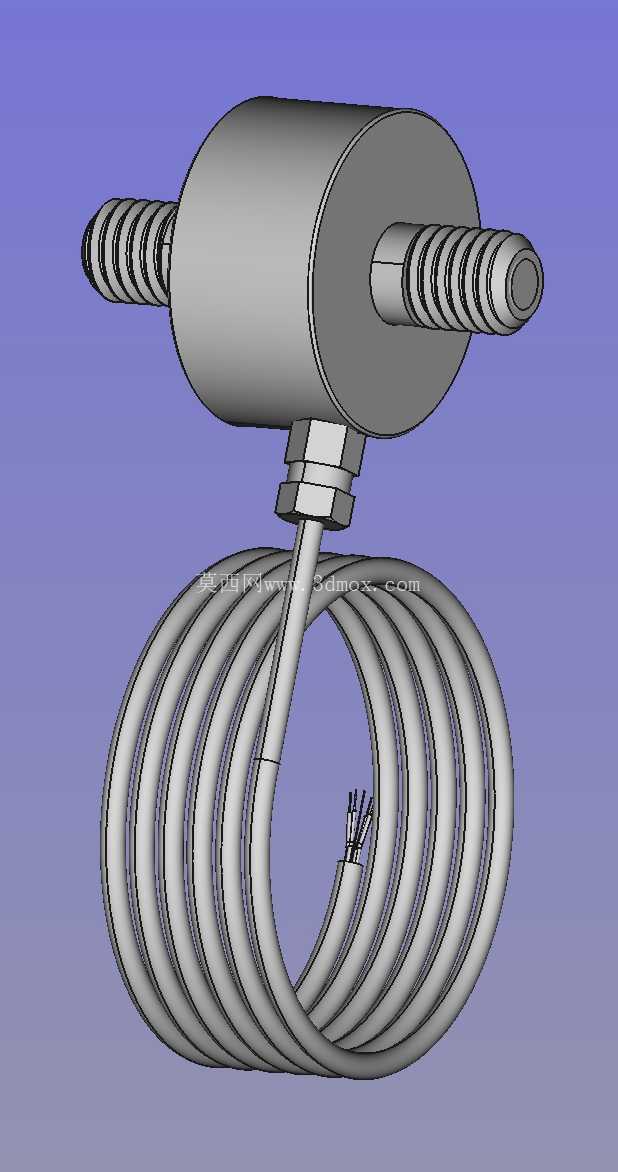

　　设计时还考虑了线缆的出线防护，在线缆和接头的连接位置做了应力释放锥面，避免线缆反复弯折时在根部出现断线问题，螺旋线缆的自然长度满足常规安装的走线需求，拉伸后长度可覆盖小范围的位移行程，不需要额外延长线缆。弹性体的材质选用合金结构钢，经过调质处理后既有足够的强度，又有良好的弹性恢复能力，长期受载后不会出现明显的蠕变，保证测量数据的稳定性，表面做了镀镍处理，具备基础的防锈能力，适合普通工业车间的环境使用。在三维建模过程中，特意还原了螺纹的真实牙型、接头的六角锁紧面、螺旋线缆的自然盘绕形态，方便结构设计人员在做设备整体装配时，直接调用模型做干涉检查，提前核对安装空间是否足够，螺纹规格是否和现有杆件匹配，线缆的弯曲半径是否满足走线要求，避免后期加工装配时出现结构干涉的问题。
